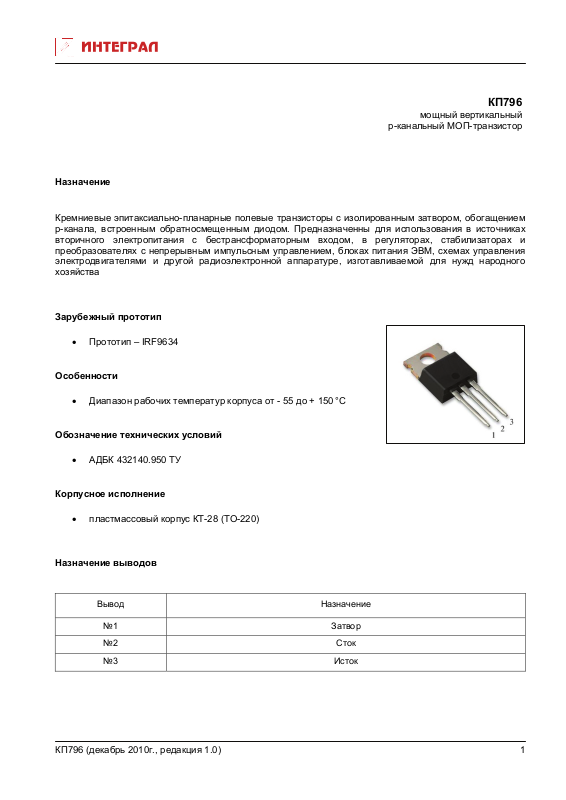

КП796
мощный вертикальный
p-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
р-канала, встроенным обратносмещенным диодом. Предназначенны для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным импульсным управлением, блоках питания ЭВМ, схемах управления
электродвигателями и другой радиоэлектронной аппаратуре
хозяйства
, изготавливаемой для нужд народного
Зарубежный прототип
• Прототип – IRF9634
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 150°C
Обозначение технических условий
• АДБК 432140.950 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП796 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП796 при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед.изме-
Режимы измеpения Min Max
pения
Поpоговое напpяжение Uзи поp В Iс=-250мкА,Uзи=Uси -2,0 -4,0
Сопpотивление сток-исток в
откpытом состоянии
КП796А,В
КП796Б
Остаточный ток стока
КП796А
КП796Б
КП796В
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
КП796А,В
КП796Б
Прямое напряжение диода
КП796А,В
КП796Б
Время задержки
включения/выключения
КП796А,В
КП796Б
Тепловое сопротивление переход-
Rси отк Ом
tи ≤300мкс, Q ≥50
Iс=-2,5А,Uзи=-10В
1,0
1,4
Iс ост мкА
Uси=-250В,Uзи=0
Uси=-300В,Uзи=0
Uси=-200В,Uзи=0
Uзи=±20В,Uси=0
tи ≤300мкс, Q ≥50
Uси=-20В,Iс=-4,1А
Uси=-30В,Iс=-3,7А
Uпр В
tи ≤300мкс, Q ≥50
Ic=-4,1A, Uзи=0
Ic=-3,7A
tзд.вкл/выкл нс
tи ≤300мкс, Q ≥50
Ic=-4,1A, Uси=-130В
Rс=31Ом,Rг=12Ом
-
-
-
-25
-25
-25
- 100
2,2
2,2
-6,5
-6,5
12/34
Ic=-3,7A
Rt п-к °С/Вт 1,7
корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=-25В, f=1МГц - 1000
11и
пФ Uзи=0,Uси=-25В, f=1МГц - 250
22и
пФ Uзи=0,Uси=-25В, f=1МГц - 60
12и
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП796
Паpаметpы Обозначение Ед.
изм.
Предельные
значения
А Б В
Напpяжение сток-исток Uси max В -250 -300 -200
Напpяжение затвор-исток Uзи max В
±20 ±20 ±20
Постоянный ток стока Iс max А -4,1 -3,7 -4,1
Импульсный ток стока Iс и max А -16 -15 -16
Рассеиваемая мощность Pmax Вт 74 74 74
Прямой ток диода Iпр. max А -4,1 -3,7 -4,1
Темпеpатуpа пеpехода Тпеp °С 150 150 150
КП796 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
