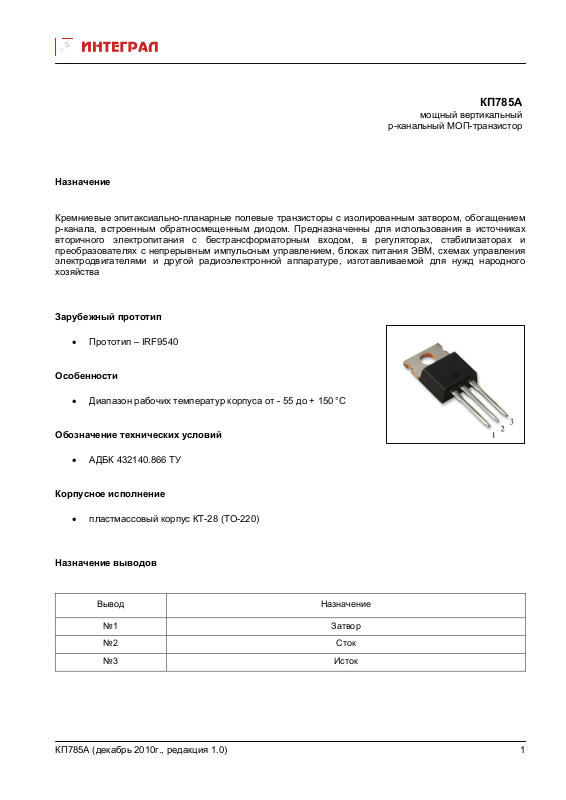

КП785А
мощный вертикальный
p-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
р-канала, встроенным обратносмещенным диодом. Предназначенны для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным импульсным управлением, блоках питания ЭВМ, схемах управления
электродвигателями и другой радиоэлектронной аппаратуре
хозяйства
, изготавливаемой для нужд народного
Зарубежный прототип
• Прототип – IRF9540
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 150°C
Обозначение технических условий
• АДБК 432140.866 ТУ

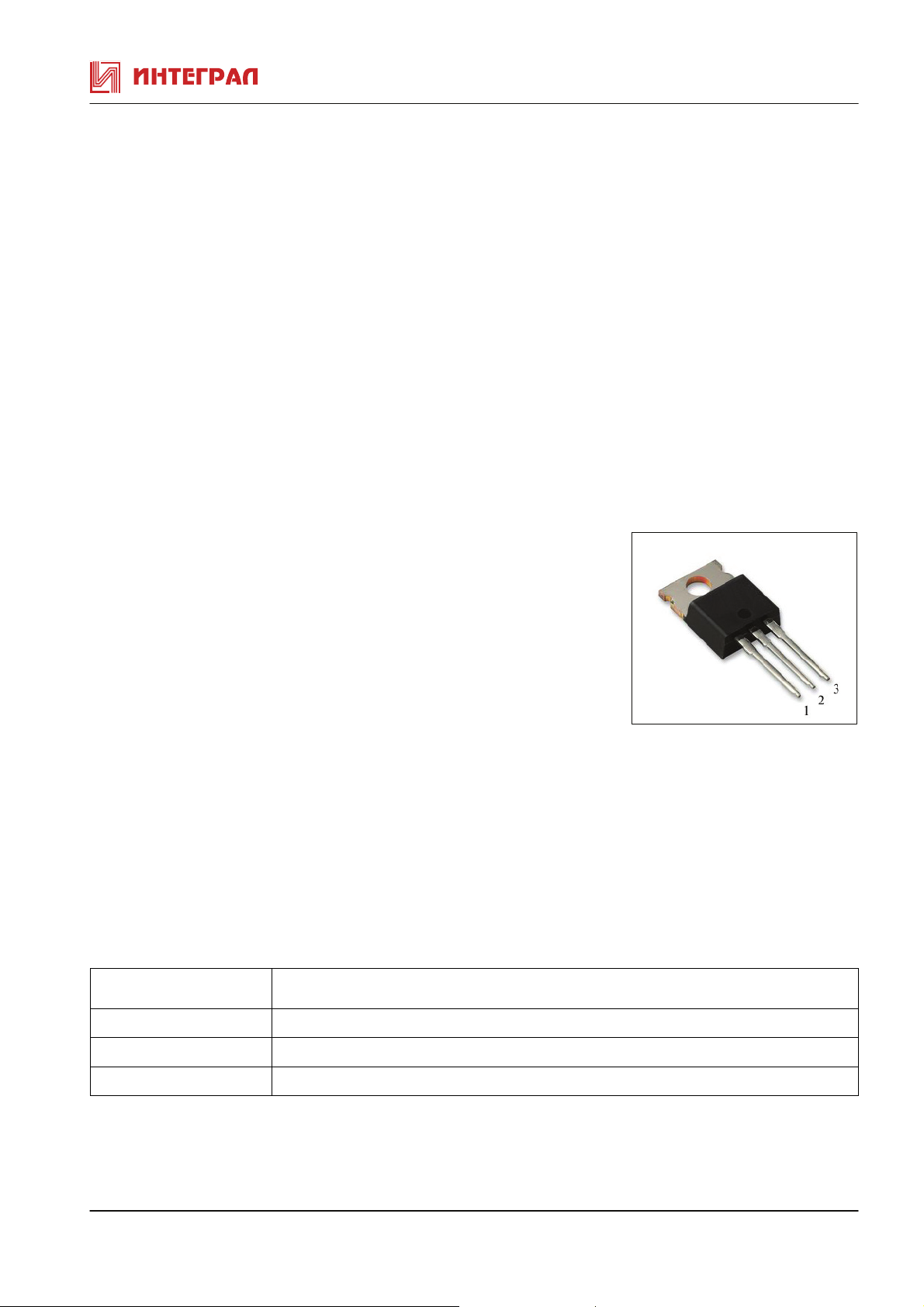

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП785А (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП785А при Т
окр. среды
= 25 °С
Паpаметpы Обозначение Ед.изме-
Режимы измеpения Min Max
pения
Поpоговое напpяжение Uзи поp В Iс=-250мкА,Uзи=Uси -2,0 -4,0
Сопpотивление сток-исток в
откpытом состоянии
Rси отк Ом
tи ≤300мкс, Q ≥50
Iс=-11А,Uзи=-10В
0,14
Остаточный ток стока Iс ост мкА Uси=-60В,Uзи=0 -100
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=-25В,Iс=-11А 5,9
Прямое напряжение диода
Uпр В
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
tи ≤300мкс, Q ≥50
Ic=-18A, Uзи=0
пФ Uзи=0,Uси=-25В, f=1МГц 1540
11и
пФ Uзи=0,Uси=-25В, f=1МГц 660
22и
пФ Uзи=0,Uси=-25В, f=1МГц 140
12и
-6,3
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП785А
Паpаметpы Обозначение Един. Пpедельные
измер. значения
Напpяжение сток-исток Uси max В -100
Напpяжение затвор-исток Uзи max В
±20
Постоянный ток стока Iс max А -19
Импульсный ток стока Iс и max А -72
Рассеиваемая мощность Pmax Вт 150
Прямой ток диода Iпр. max А -19
Темпеpатуpа пеpехода Тпеp °С 175
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КП785А (декабрь 2010г., редакция 1.0)
