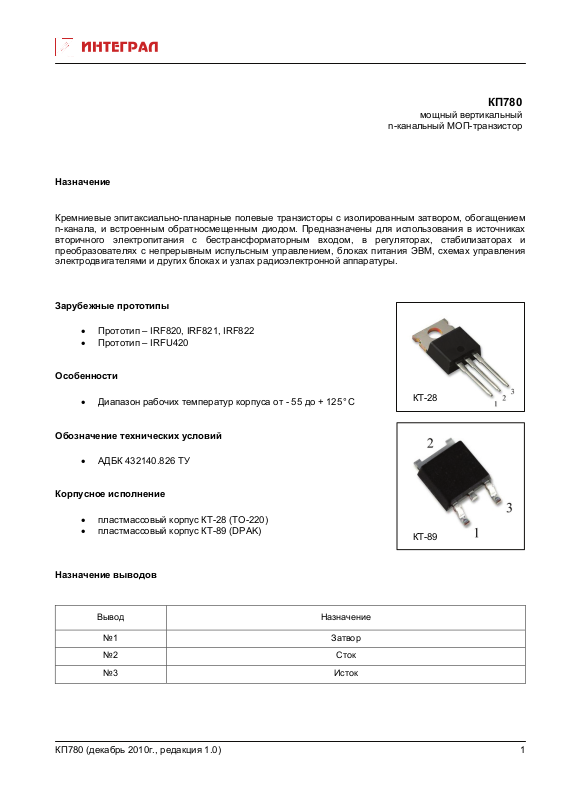

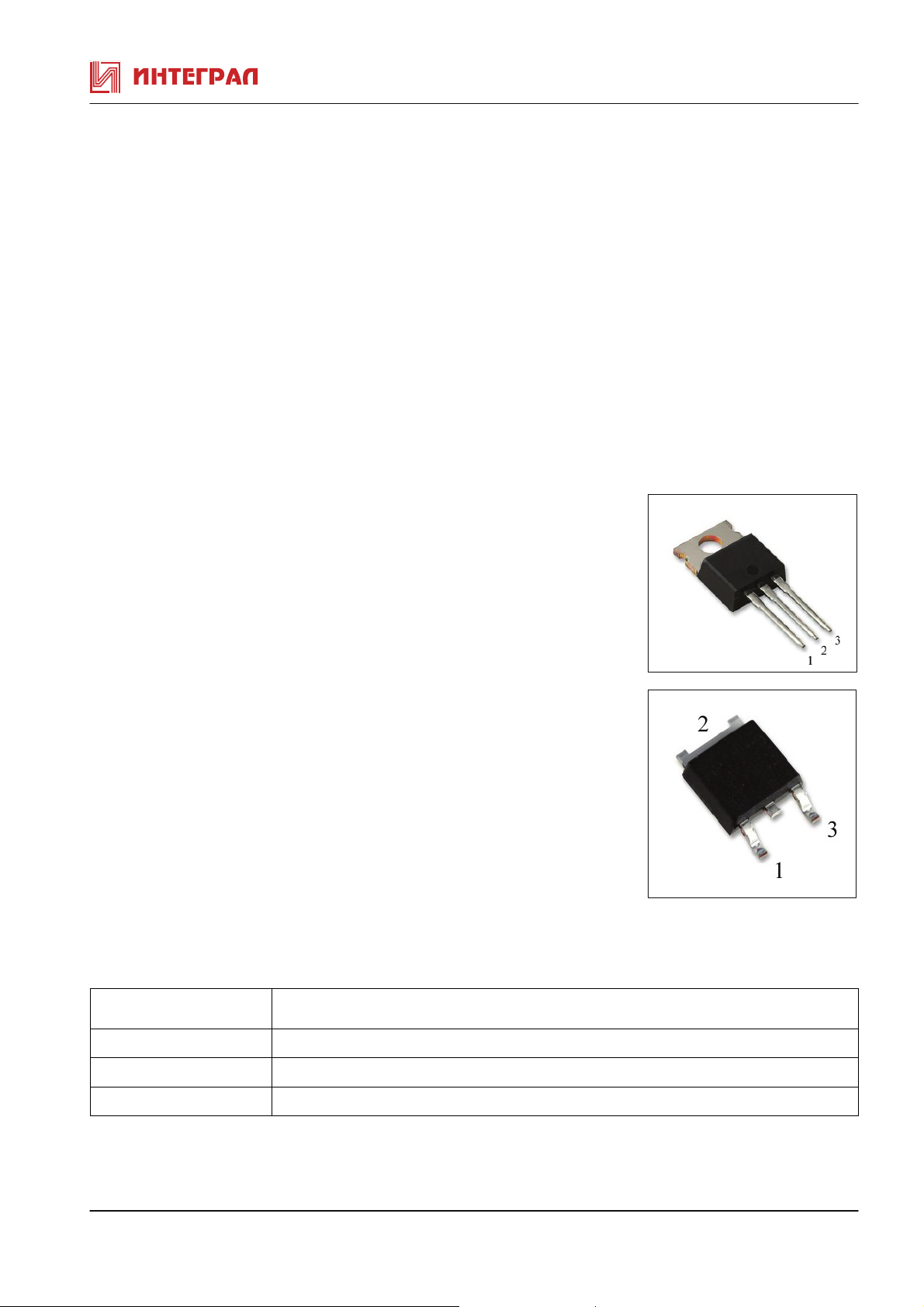

Page 1
КП780
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала, и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, блоках питания ЭВМ, схемах управления
электродвигателями и других блоках
Зарубежные прототипы
• Прототип – IRF820, IRF821, IRF822
• Прототип – IRFU420
и узлах радиоэлектронной аппаратуры.
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 125°C
Обозначение технических условий
• АДБК 432140.826 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
• пластмассовый корпус КТ-89 (DPAK)
Назначение выводов
Вывод Назначение
№1 Затвор
КТ-28
КТ-89
№2 Сток
№3 Исток
КП780 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП780А,Б,В (корпус КТ-28)
Паpаметpы Обозначение Ед.изм.
Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
tи ≤300мкс, Q ≥50
КП780А,Б Uси=10B,Uзи=10В 2,5
КП780В Uси=10B,Uзи=10В 2,2
Сопpотивление сток-исток в
откpытом состоянии
КП780А,Б
Rси отк Ом
tи ≤300мкс, Q ≥50
Iс=1,5А,Uзи=10В
3,0
КП780В Iс=1,5А,Uзи=10В 4,0
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=25В,Iс=1,5А 1,5
Прямое напряжение диода
КП780А,Б
КП780В
Время включения/выключения
Тепл. сопрот. переход-корпус * Rt п-к
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
Uпр В
* tвкл/ tвыкл нс
°С/Вт
пФ Uзи=0,Uси=25В, f=1МГц 675
11и
пФ Uзи=0,Uси=25В, f=1МГц 140
22и
пФ Uзи=0,Uси=25В, f=1МГц 56
12и
tи ≤300мкс, Q ≥50
Ic=-2,5A,Uзи=0
Ic=-2,2A,Uзи=0
tи ≤300мкс, Q ≥50,
Uси=250В,Iс=2,1А,
Rг=18 Ом,Rс=100 Ом
2,5
1,6
1,5
16/70
* Справочные параметры
Таблица 2. Предельно допустимые электрические режимы КП780А,Б,В (корпус КТ-28)
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б В
Напpяжение сток-исток Uси max В 500 450 500
Напpяжение затвор-исток Uзи max В ±20 ±20 ±20
Постоянный ток стока Iс max А 2,5 2,5 2,2
Импульсный ток стока Iс и max А 8 8 7
Рассеиваемая мощность Pmax Вт 50 50 50
Прямой ток диода Iпр. max А 2,5 2,5 2,2
Темпеpатуpа пеpехода Тпеp °С 150 150 150
КП780 (декабрь 2010г., редакция 1.0)
2
Page 3
Таблица 3. Основные электрические параметры КП780А9,Б9,В9 (корпус КТ-89)
Паpаметpы Обозначение Ед.изм.
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
КП780А9,Б9 Uси=10B,Uзи=10В 2,4
КП780В9 Uси=10B,Uзи=10В 2,1
Сопpотивление сток-исток в откpытом
состоянии
КП780А9,Б9
КП780В9 Iс=1,5А,Uзи=10В 4,0
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 25
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=25В,Iс=1,5А 1,5
Прямое напряжение диода
КП780А9,Б9
КП780В9
Время включения/выключения
Тепл. сопрот. переход-корпус * Rt п-к
Входная емкость
Выходная емкость * C
Пpоходная емкость * C
Rси отк Ом
Uпр В
* tвкл/ tвыкл нс
°С/Вт
* C
пФ Uзи=0,Uси=25В, f=1МГц 675
11и
пФ Uзи=0,Uси=25В, f=1МГц 140
22и
пФ Uзи=0,Uси=25В, f=1МГц 56
12и
Режимы измеpения Min Max
tи ≤300мкс, Q ≥50
tи ≤300мкс, Q ≥50
Iс=1,5А,Uзи=10В
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
tи ≤300мкс, Q ≥50
Ic=-2,4A,Uзи=0
Ic=-2,1A,Uзи=0
tи ≤300мкс, Q ≥50,
Uси=250В,Iс=2,1А,
Rг=18 Ом,Rс=100 Ом
3
3,0
-100 +100
1,6
1,5
16/70
Таблица 4. Предельно допустимые электрические режимы КП780А9,Б9,В9 (корпус КТ-89)
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А9 Б9 В9
Напpяжение сток-исток Uси max В 500 450 500
Напpяжение затвор-исток Uзи max В
Постоянный ток стока Iс max А 2,4 2,4 2,1
Импульсный ток стока Iс и max А 8 8 7
Рассеиваемая мощность Pmax Вт 42 42 42
Прямой ток диода Iпр. max А 2,4 2,4 2,1
Темпеpатуpа пеpехода Тпеp °С 150 150 150
±20 ±20 ±20
КП780 (декабрь 2010г., редакция 1.0)
3
Page 4
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КП780 (декабрь 2010г., редакция 1.0)
