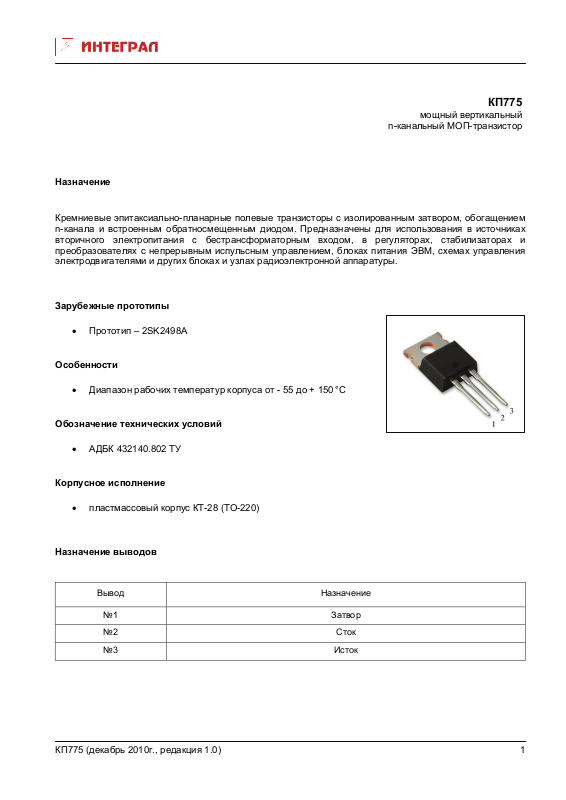

КП775
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, блоках питания ЭВМ, схемах управления
электродвигателями и других блоках
Зарубежные прототипы
• Прототип – 2SK2498A
и узлах радиоэлектронной аппаратуры.
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 150°C
Обозначение технических условий
• АДБК 432140.802 ТУ
Корпусное исполнение

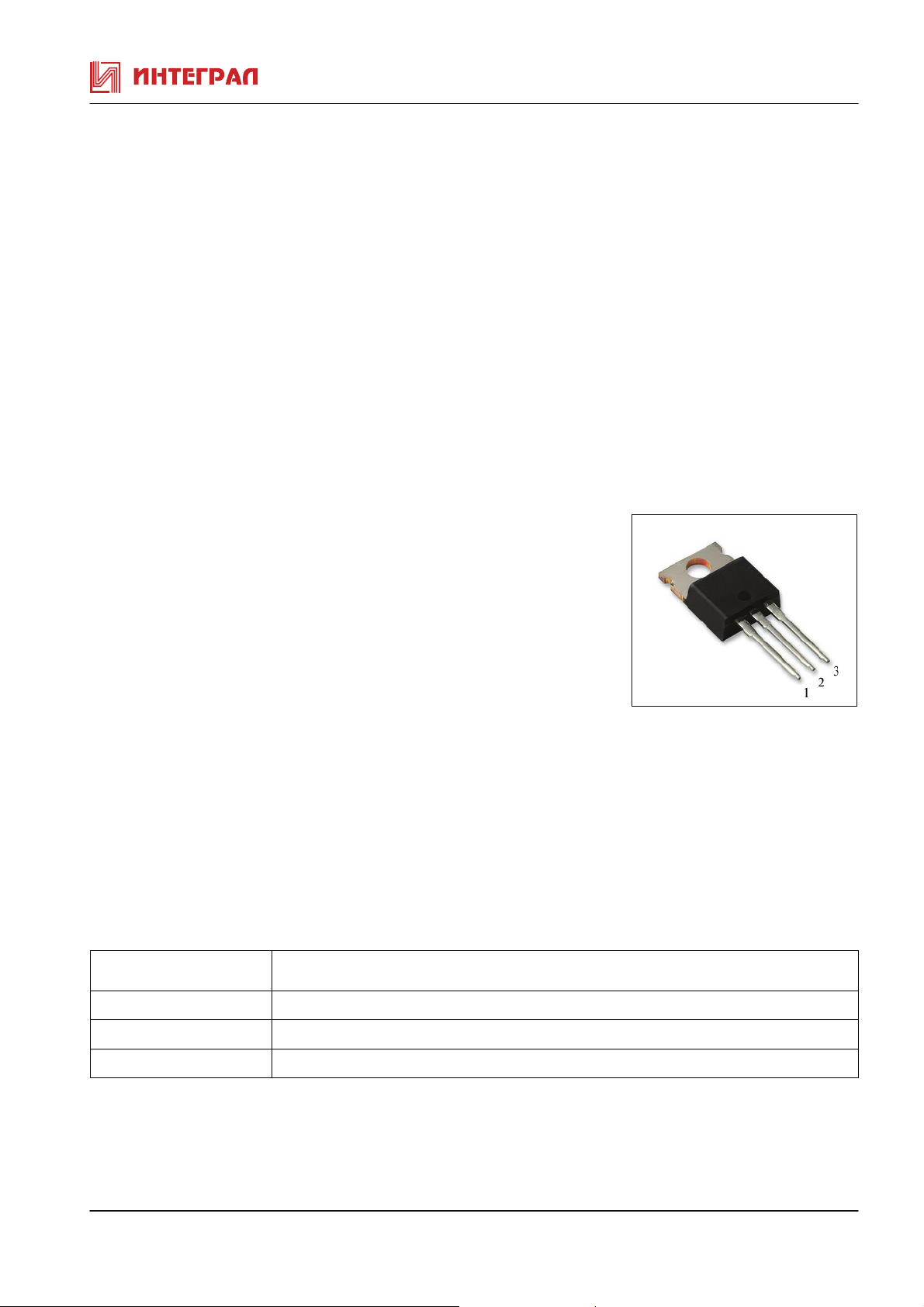

• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП775 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП775
Паpаметpы Обозначение Ед.изме-
Режимы измеpения Min Max
pения
Поpоговое напpяжение Uзи поp В Iс=1,0мА,Uзи=Uси 1,0 2,0
Сопpотивление сток-исток в
откpытом состоянии
КП775А,Б
Rси отк Ом
tи ≤300мкс, Q ≥50
с=25А,Uзи=10В
0,009
КП775В Iс=25А,Uзи=10В 0,011
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 10
Ток утечки затвора Iз ут нкА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-10 +10
Uси=10В,Iс=25А 20
Прямое напряжение диода
Время включения/выключения
Тепловое сопротивление
Uпр В
* tвкл/ tвыкл нс
* Rt п-к
°С/Вт
tи ≤300мкс, Q ≥50
Ic=-50A,Uзи=0
tи ≤300мкс, Q ≥50,
Uси=50В,Rг=9,1 Ом,
Rс=2,9 Ом
0,75
1,5
630/
1260
переход-корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В, f=1МГц 5200
11и
пФ Uзи=0,Uси=25В, f=1МГц 2300
22и
пФ Uзи=0,Uси=25В, f=1МГц 650
12и
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП775
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б В
Напpяжение сток-исток Uси max В 60 55 60
Напpяжениезатвор-исток Uзи max В ±20 ±20 ±20
Постоянный ток стока Iс max А 50 50 50
Импульсный ток стока Iс и max А 200 200 200
Рассеиваемая мощность Pmax Вт 150 150 150
Прямой ток диода Iпр. max А 50 50 50
Темпеpатуpа пеpехода Тпеp °С 150 150 150
КП775 (декабрь 2010г., редакция 1.0)
2
