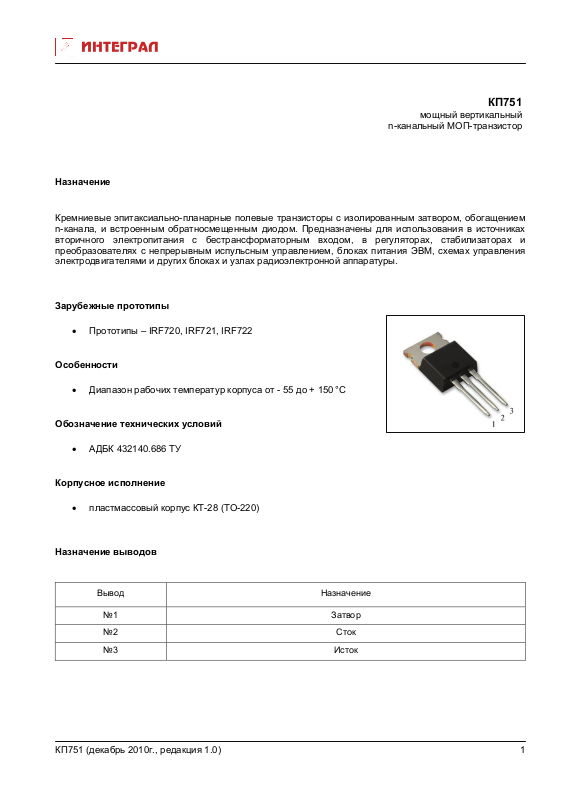

Page 1
КП751
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала, и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, блоках питания ЭВМ, схемах управления
электродвигателями и других блоках
Зарубежные прототипы
• Прототипы – IRF720, IRF721, IRF722
и узлах радиоэлектронной аппаратуры.
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 150°C
Обозначение технических условий
• АДБК 432140.686 ТУ

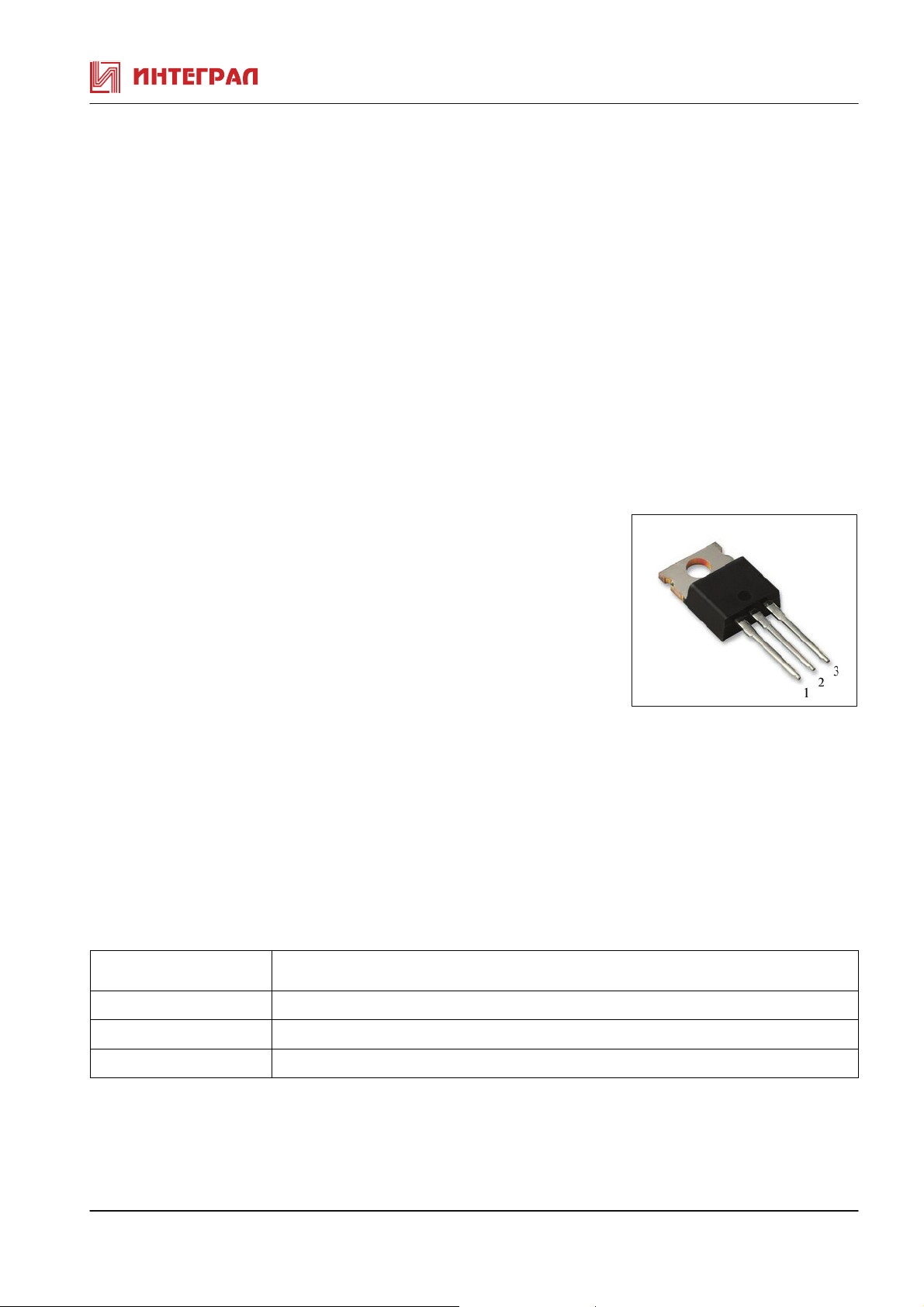

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП751 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП751
Паpаметpы Обозначение Ед.изм. Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
tи ≤300мкс, Q ≥50
КП751А,Б Uси=7,0B,Uзи=10В 3,3
КП751В Uси=7,0B,Uзи=10В 2,8
Сопpотивление сток-исток в
откpытом состоянии
КП751А,Б
Rси отк Ом
tи ≤300мкс, Q ≥50
Iс=2,0А,Uзи=10В
1,8
КП751В Iс=2,0А,Uзи=10В 2,5
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=29В,Iс=2,0А 1,7
Прямое напряжение диода
Uпр В
КП751А,В
КП751Б
Время включения/выключения
* tвкл/ tвыкл нс
Тепл. сопрот. переход-корпус * Rt п-к
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
11и
22и
12и
tи ≤300мкс, Q ≥50
Ic=3,3A,Uзи=0
Ic=2,8A,Uзи=0
tи ≤300мкс, Q ≥50,
Uси=200В,Iс=3,3А,
Rг=18 Ом,Rси=56 Ом
°С/Вт
2,5
пФ Uзи=0,Uси=25В, f=1МГц 600
пФ Uзи=0,Uси=25В, f=1МГц 180
пФ Uзи=0,Uси=25В, f=1МГц 70
1,6
1,6
40/70
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП751
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б В
Напpяжение сток-исток Uси max В 400 350 400
Напpяжениезатвор-исток Uзи max В ±20 ±20 ±20
Постоянный ток стока Iс max А 3,3 3,3 2,8
Импульсный ток стока Iс и max А 13 13 11
Рассеиваемая мощность Pmax Вт 50 50 50
Прямой ток диода Iпр. max А 3,3 3,3 2,5
Темпеpатуpа пеpехода Тпеp °С 150 150 150
КП751 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
