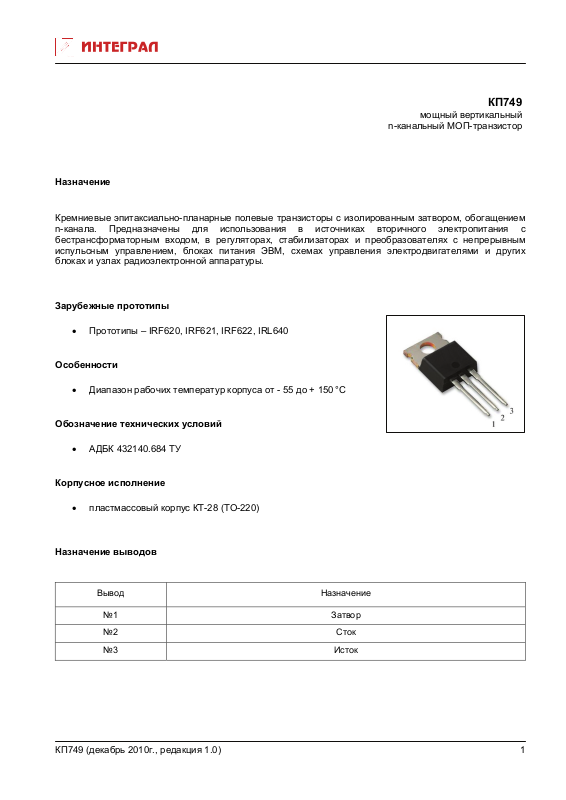

Page 1
КП749
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах и преобразователях с непрерывным
испульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других
блоках и узлах радиоэлектронной аппаратуры.
Зарубежные прототипы
• Прототипы – IRF620, IRF621, IRF622, IRL640
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 150°C
Обозначение технических условий
• АДБК 432140.684 ТУ

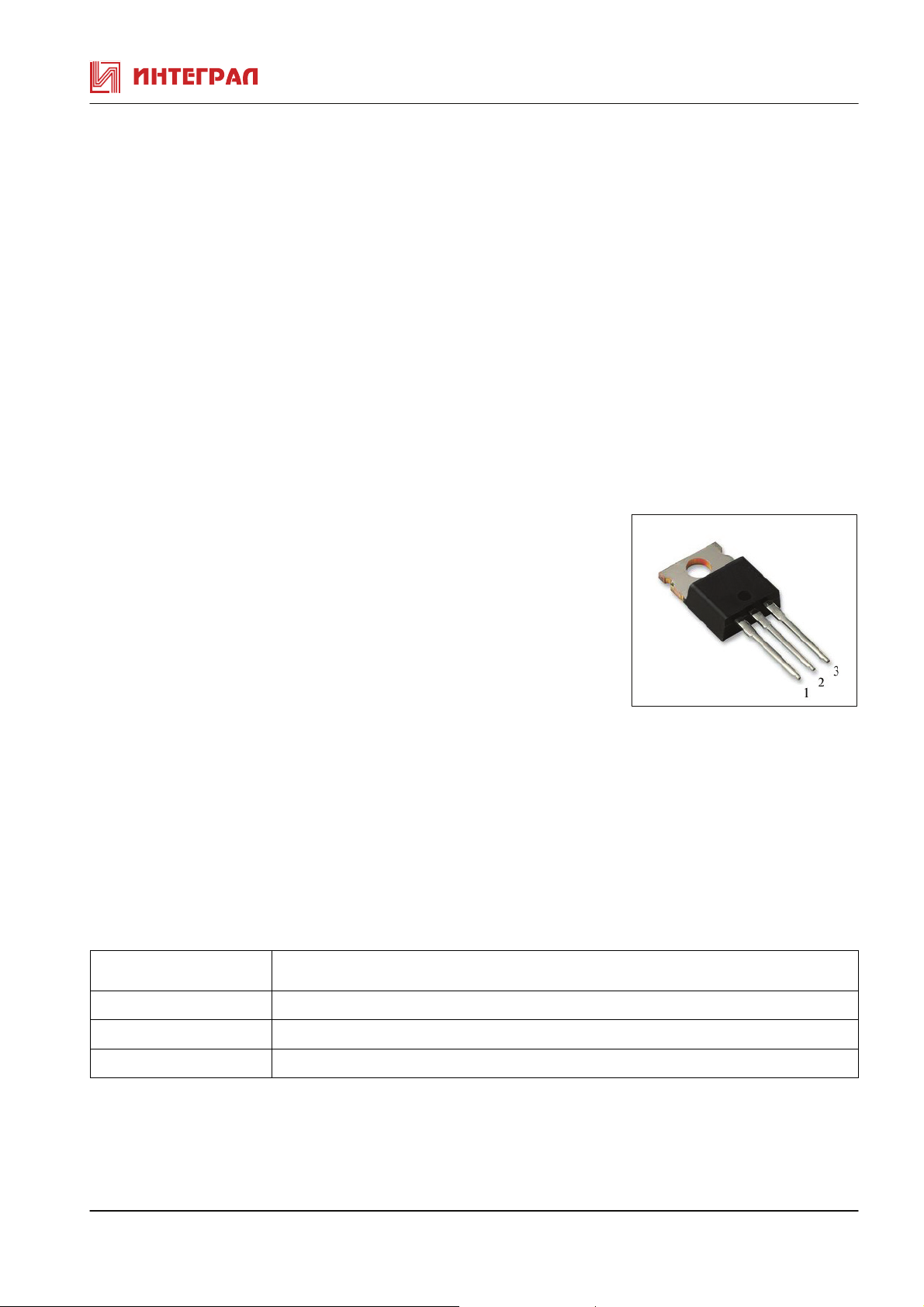

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП749 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП749
Паpаметpы Обозначение Ед. изм. Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=0,25мА,Uзи=Uси 2,0 4,0
Ток стока Iс А
КП749А,Б,Г Uси=5,4B,Uзи=10В 5,2
КП749В Uси=5,4B,Uзи=10В 4,0
Сопpотивление сток-исток в
откpытом состоянии
КП749А,Г
КП749Б Iс=2,5А,Uзи=10В 0,8
КП749В Iс=2,5А,Uзи=10В 1,2
Остаточный ток стока Iс ост мкА Uси= Uси max,Uзи=0 250
Ток утечки затвора Iз ут. нА
Uси=0,Uзи= Uзи max -100 +100
Кpутизна ВАХ S А/B
КП749А,Г
КП749Б,В
Время включения/выключения
КП749А-В
КП749Г
Тепловое сопротивление переходкорпус
Тепловое сопротивление переходсреда
Емкость:
КП749А.Б,В
входная
выходная
проходная
КП749Г
входная
выходная
проходная
Прямое напряжение диода
КП749А,Б,Г
КП749В
Rси отк Ом
Uси=25В,Iс=3,1А
* tвкл/ tвыкл нс
* Rt п-к °С/Вт 2,5
* Rt п-с °С/Вт 62
*C
11и/C22и
C
12и
Uпр В Uзи=0, Ic= -5,2A
пФ Uзи=0,Uси=25В, f=1МГц
tи<300мкс, Q >50
tи<300мкс, Q >50
Iс=3,1А,Uзи=10В
tи<300мкс, Q >50
tи<300мкс, Q >50
Uси=25В,Iс=2,5А
tи ≤300мкс, Q ≥50,
Uси=100В,Iс=4,8А,
Rг=18 Ом,Rс=20 Ом
Uси=100В,Ic=4,8А,
Rг=18 Ом,Rc=20 ОМ
Uзи=0, Iс=-4A
0,8
1,5
1,3
29,2/32
37,4/59
340
130
40
800
240
76
1,8
1,6
* Справочные параметры
КП749 (декабрь 2010г., редакция 1.0)
2
Page 3
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП749
Паpаметpы Обозначение Ед. Пpедельные значения
изм. А Б В Г
Напpяжение сток-исток Uси max В 200 150 200 200
Напpяжениезатвор-исток Uзи max В ±20 ±20 ±20 ±20
Постоянный ток стока при Тк=25 С
Постоянный ток стока при Тк=100 С
Iс max
Ic max
А
А
5,2
3,3
5,2
3,3
4,0
2,7
5,2
3,3
Импульсный ток стока Iс и max А 18 18 16 18
Рассеиваемая мощность Pmax Вт 50 50 50 50
Температура перехода Тпер
°С
150 150 150 150
В диапазоне температур корпуса от 25 до 100 °С максимально-допустимая рассеиваемая мощность
рассчитывается по формуле Pmax = (Тпер max-Ткорп)/ R t п-к
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
