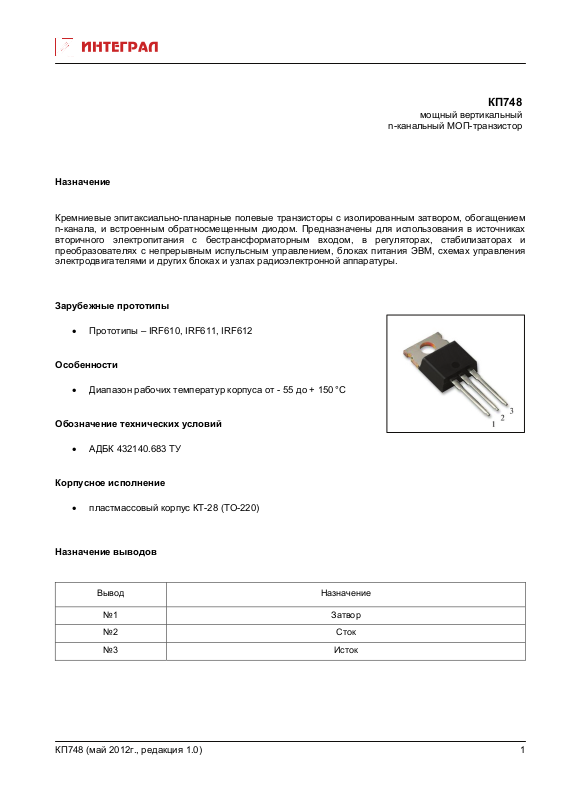

Page 1
КП748
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала, и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, блоках питания ЭВМ, схемах управления
электродвигателями и других блоках
Зарубежные прототипы
• Прототипы – IRF610, IRF611, IRF612
и узлах радиоэлектронной аппаратуры.
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 150°C
Обозначение технических условий
• АДБК 432140.683 ТУ

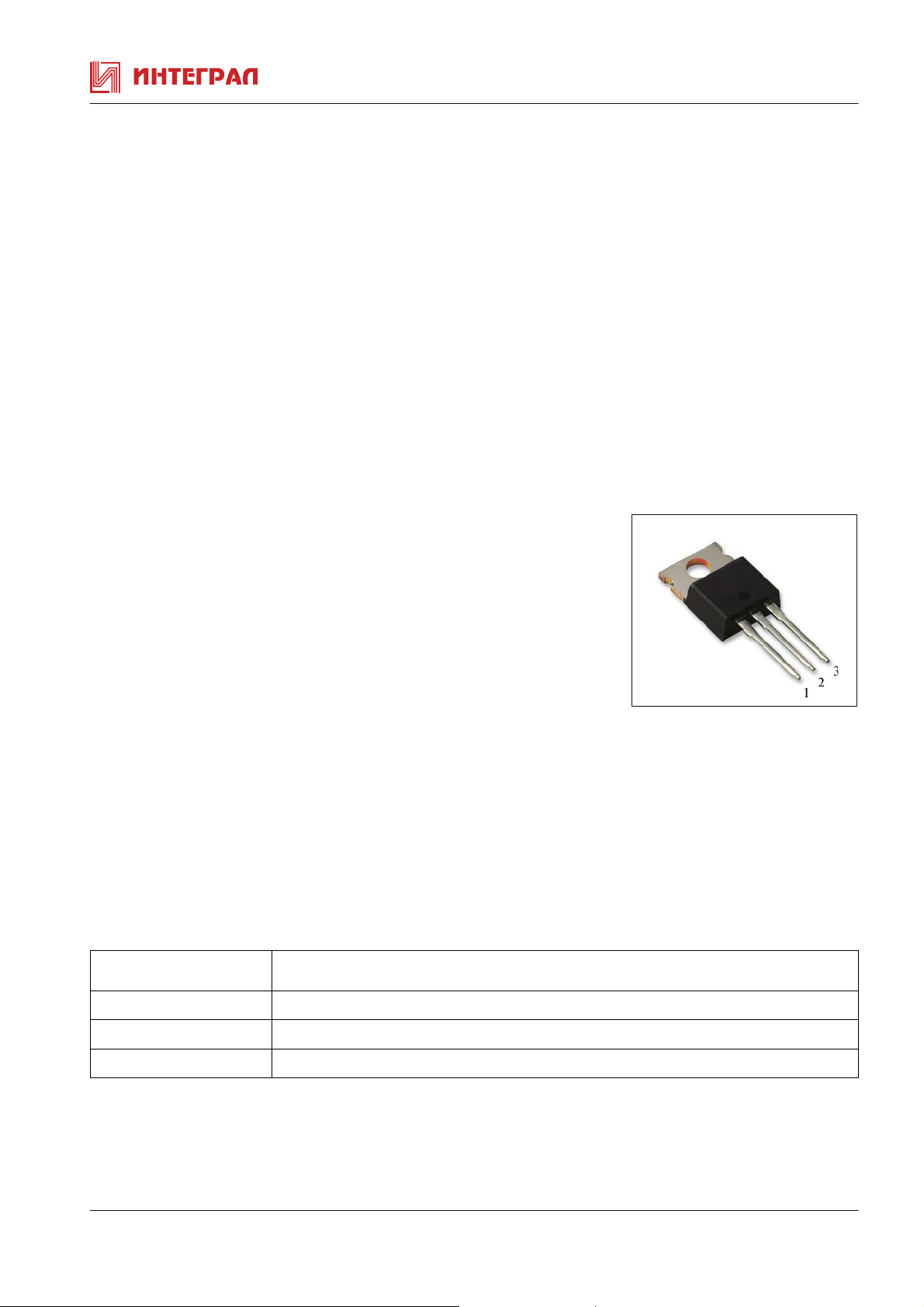

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП748 (май 2012г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП748
Паpаметpы Обозначение Ед.изм. Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
tи ≤300мкс, Q ≥50
КП748А,Б Uси=6,4B,Uзи=10В 3,3
КП748В Uси=8,1B,Uзи=10В 2,6
Сопpотивление сток-исток в
откpытом состоянии
КП748А,Б
Rси отк Ом
tи ≤300мкс, Q ≥50
Iс=2,0А,Uзи=10В
1,5
КП748В Iс=2,0А,Uзи=10В 2,4
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=25В,Iс=2,0А 0,8
Прямое напряжение диода
КП748А,Б
КП748В
Время включения/выключения
Тепловое сопротивление
Uпр В
* tвкл/ tвыкл нс
* Rt п-к
°С/Вт
tи ≤300мкс, Q ≥50
Ic=-3,3A,Uзи=0
Ic=-2,6A,Uзи=0
tи ≤300мкс, Q ≥50,
Uси=100В,Iс=3,1А,
Rг=24 Ом,Rс=30 Ом
3,5
2,0
2,0
25,2/
22,9
переход-корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В, f=1МГц 210
11и
пФ Uзи=0,Uси=25В, f=1МГц 70
22и
пФ Uзи=0,Uси=25В, f=1МГц 30
12и
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП748
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б В
Напpяжение сток-исток Uси max В 200 150 200
Напpяжениезатвор-исток Uзи max В
±20 ±20 ±20
Постоянный ток стока Iс max А 3.3 3.3 2.6
Импульсный ток стока Iс и max А 10 10 6.5
Рассеиваемая мощность Pmax Вт 36 36 36
Прямой ток диода Iпр. max А 3.3 3.3 2.6
Темпеpатуpа пеpехода Тпеp °С 150 150 150
КП748 (май 2012г., редакция 1.0)
2
Page 3
КП748А1
мощный вертикальный
n-канальный МОП-транзистор
с логическим уровнем напряжения
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы, управляемые логическим уровнем
напряжения, с изолированным затвором, обогащением n-канала, и встроенным обратносмещенным
диодом. Предназначены для использования в источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах и преобразователях с непрерывным
испульсным управлением, схемах управления электродвигателями
радиоэлектронной аппаратуры.
и других блоках и узлах
Зарубежные прототипы
• Прототипы – IRF610
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 150°C
Техническая спецификация
• №1118/99-2007

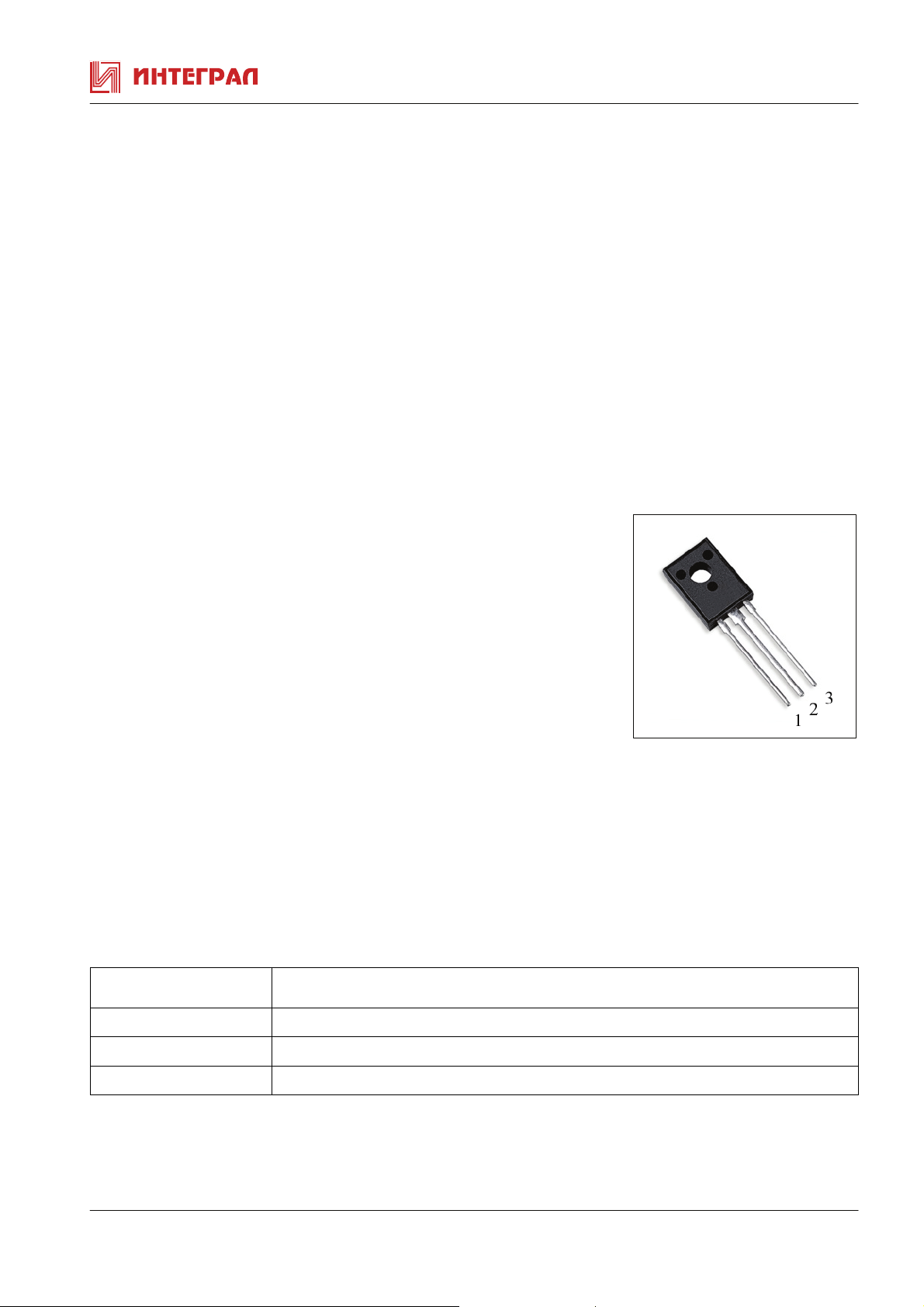

Корпусное исполнение
• пластмассовый корпус КТ-27 (ТО-126)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП748 (май 2012г., редакция 1.0)
3
Page 4
Таблица 1. Основные электрические параметры КП748А1
Паpаметpы Обозначение Ед.изм. Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 1.0 2.0
Ток стока Iс А
Uси=6.4B,Uзи=5В 3.3
Сопpотивление сток-исток в
откpытом состоянии
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=25В,Iс=2.0А 0.8
Прямое напряжение диода
Тепловое сопротивление
переход-корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
Rси отк Ом
Uпр В
* Rt п-к
пФ Uзи=0,Uси=25В, f=1МГц 390
11и
пФ Uзи=0,Uси=25В, f=1МГц 95
22и
пФ Uзи=0,Uси=25В, f=1МГц 50
12и
°С/Вт
tи ≤300мкс. Q ≥50
tи ≤300мкс. Q ≥50
Iс=2.0А,Uзи=5В
Uси=0,Uзи=±10В
tи ≤300мкс. Q ≥50
tи ≤300мкс. Q ≥50
Ic=-3.3A,Uзи=0
-100 +100
3,9
1.5
2.0
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП748А1
Паpаметpы Обозначение Ед. изм. Пpедельное значения
Напpяжение сток-исток Uси max В 200
Напpяжение затвор-исток Uзи max В
Постоянный ток стока Iс max А 3.3
Импульсный ток стока Iс и max А 10
Рассеиваемая мощность Pmax Вт 32
Прямой ток диода Iпр. max А 3.3
Темпеpатуpа пеpехода Тпеp °С 150
±10
КП748 (май 2012г., редакция 1.0)
4
Page 5
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП748 (май 2012г., редакция 1.0)
