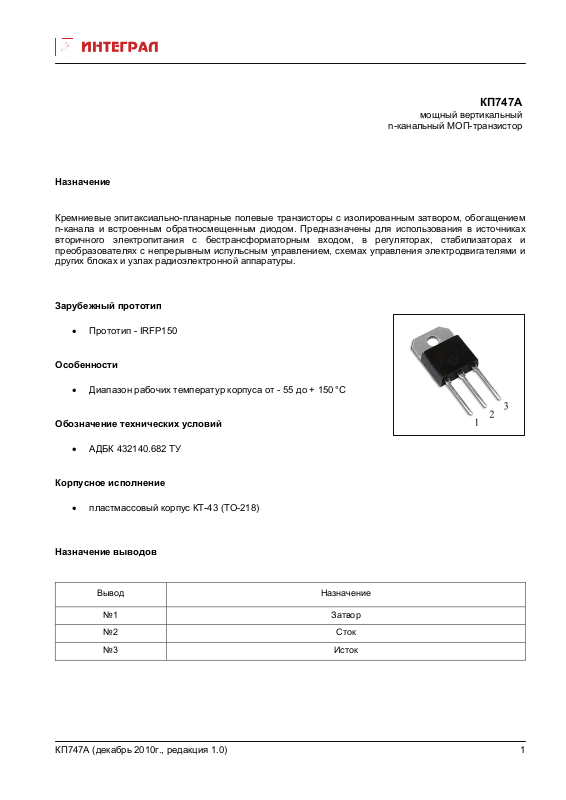

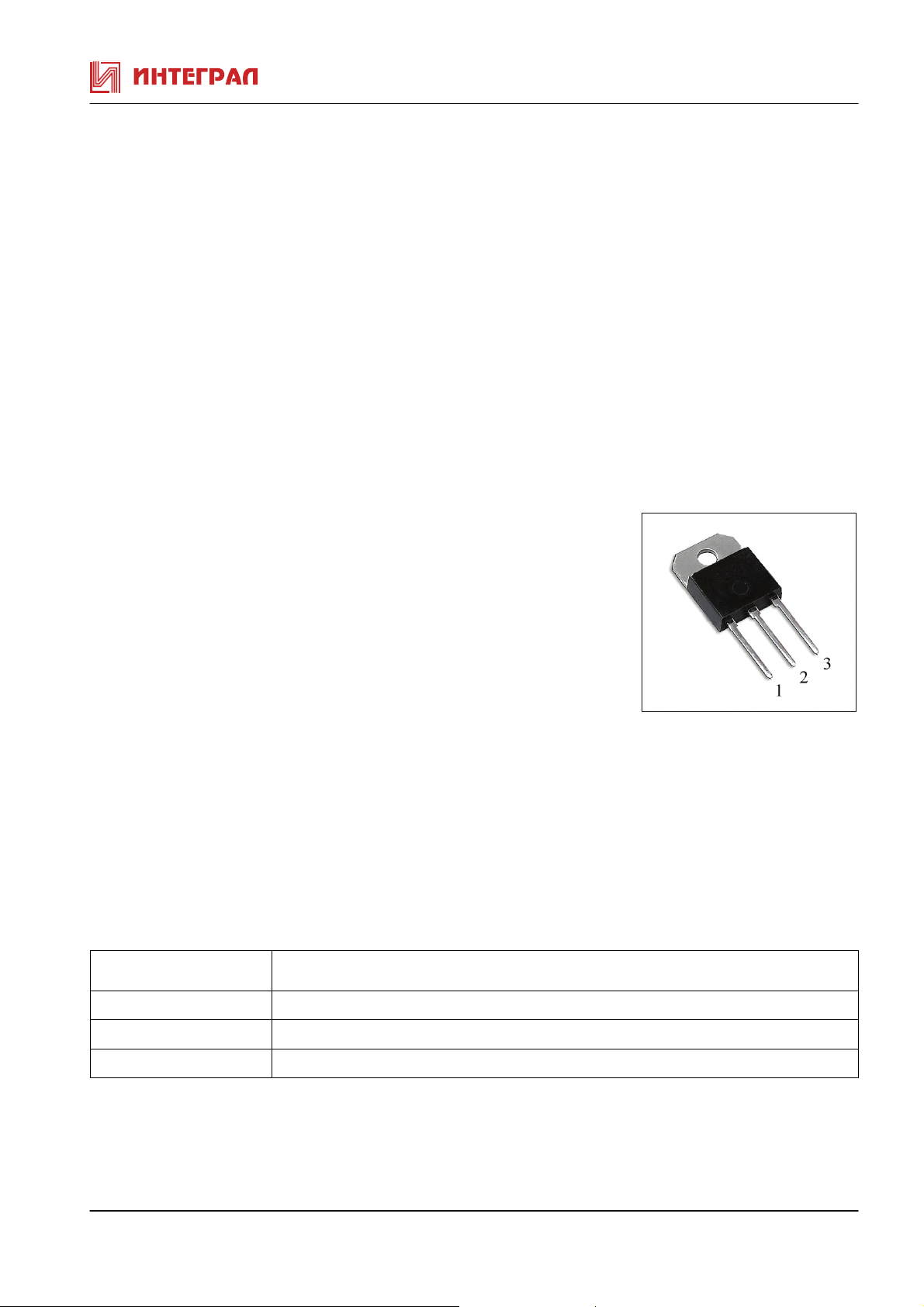

Page 1
КП747А
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, схемах управления электродвигателями и
других блоках и узлах радиоэлектронной
Зарубежный прототип
• Прототип - IRFP150
аппаратуры.
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 150°C
Обозначение технических условий
• АДБК 432140.682 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП747А (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП747А
Паpаметpы Обозначение Ед.изме-
Режимы измеpения Min Max
pения
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
tи ≤300мкс, Q ≥50
Uси=3,0B,Uзи=10В 41
Сопpотивление сток-исток в
откpытом состоянии
Rси отк Ом
tи ≤300мкс, Q ≥50
Iс=25А,Uзи=10В
0,055
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=10В,Iс=25А 13
Прямое напряжение диода
Uпр В
Время включения/выключения * tвкл/ tвыкл нс
Тепловое сопротивление
* Rt п-к
°С/Вт
tи ≤300мкс, Q ≥50
Ic=-41A,Uзи=0
tи ≤300мкс,Q ≥50,
Uси=50В,Iс=41А,
Rc=1,2Ом,Rг=6,2 Ом
0,65
2,5
110/
140
переход-корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В, f=1МГц 3700
11и
пФ Uзи=0,Uси=25В, f=1МГц 1450
22и
пФ Uзи=0,Uси=25В, f=1МГц 370
12и
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП747А
Паpаметpы Обозначение Ед.
изм.
Пpедельные
значения
Напpяжение сток-исток Uси max В 100
Напpяжениезатвор-исток Uзи max В ±20
Постоянный ток стока Iс max А 41
Импульсный ток стока Iс и max А 160
Рассеиваемая мощность Pmax Вт 230
Прямой ток диода Iпр. max А 41
Темпеpатуpа пеpехода Тпеp °С 175
КП747А (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП747А (декабрь 2010г., редакция 1.0)
3
