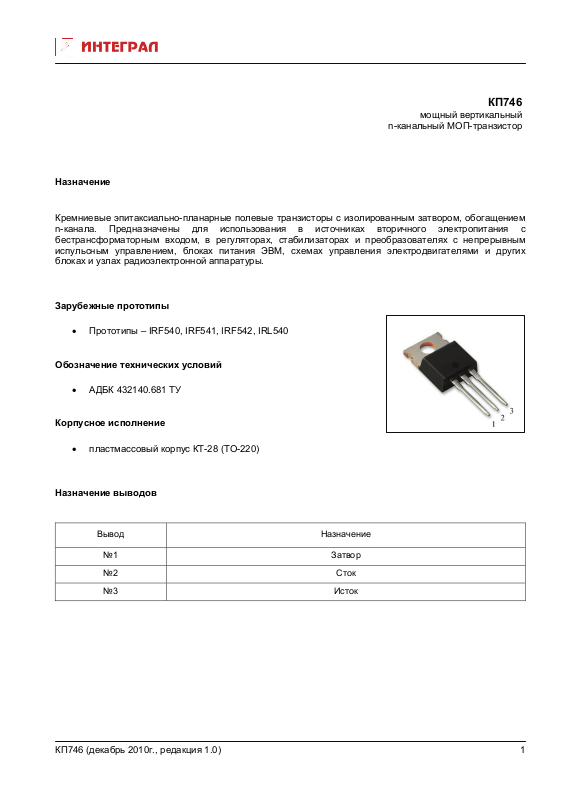

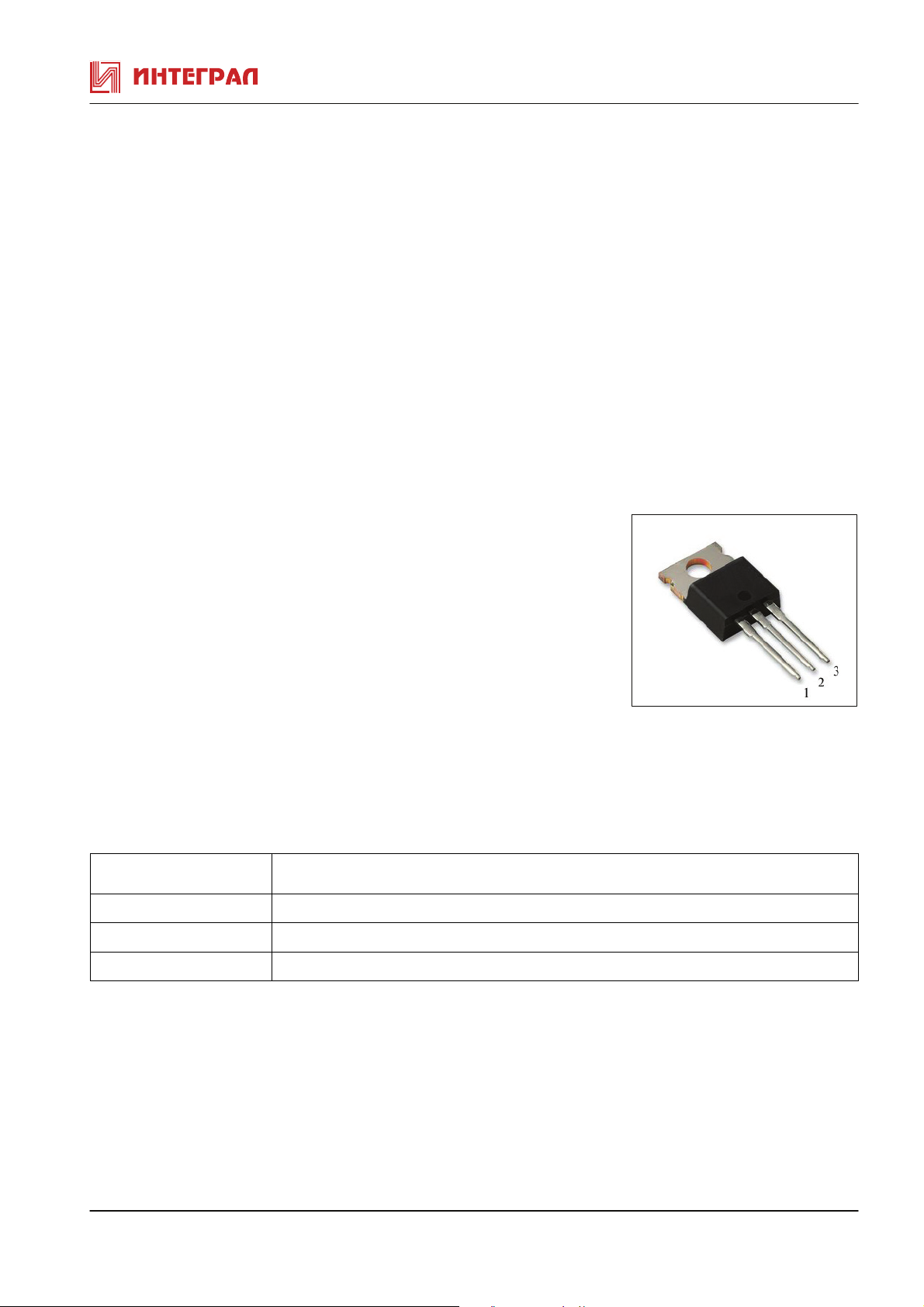

КП746
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах и преобразователях с непрерывным
испульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других
блоках и узлах радиоэлектронной аппаратуры.
Зарубежные прототипы
• Прототипы – IRF540, IRF541, IRF542, IRL540
Обозначение технических условий
• АДБК 432140.681 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП746 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП746
Паpаметpы Обозначе
Поpоговое напpяжение
КП746А-В
ние
Uзи поp
Ед.
изм.
В
Режимы измеpения Min Max
Iс=0,25мА,Uзи=Uси
2,0
4,0
КП746Г 1,0 2,0
Ток стока Iс А
tи<300мкс, Q >50
КП746А,Б Uси=2,8B,Uзи=10В 28,0
КП746В Uси=3,3B,Uзи=10В 25,0
КП746Г Uси=5,0B,Uзи= 5В 28,0
Сопpотивление сток-исток в откpытом
состоянии
КП746А,Б
Rси отк Ом
tи<300мкс, Q >50
Iс=17А,Uзи=10В
0,077
КП746В Iс=17А,Uзи=10В 0,1
КП746Г Iс=17А,Uзи= 5В 0,077
Остаточный ток стока Iс ост мкА Uси= Uси max,Uзи=0 250
Ток утечки затвора Iз ут. нА
tи<300мкс, Q >50
Uси=0,Uзи= Uзи max -100 +100
Кpутизна ВАХ S А/B
КП746А-В
Uси=50В,Iс=17А
КП746Г
Время включения/выключения
КП746А-В
* tвкл/
tвыкл
нс
КП746Г
Тепловое сопротивление переход-
* Rt п-к °С/Вт 1,0
tи<300мкс, Q >50
Uси=25В,Iс=17А
tи ≤300мкс, Q ≥50,
Uси=50В,Iс=17А,
Rг=9,1Ом,Rс=2,9 Ом
Uси=50В,Ic=28А,
Rг=9 Ом,Rc=1,7 ОМ
8,7
12
65/82
178,5/115
корпус
Тепловое сопротивление переход-
* Rt п-с °С/Вт 62
среда
Емкость:
КП746А.Б,В
входная
выходная
проходная
*C
* C
* C
11и
22и
12и
пФ
Uзи=0,Uси=25В, f=1МГц
2200
730
160
Емкость:
КП746Г
входная
выходная
проходная
*C
* C
* C
11и
22и
12и
пФ
Uзи=0,Uси=25В, f=1МГц
2860
730
190
Прямое напряжение диода
КП746А,Б,Г
КП746В
* Справочные параметры
КП746 (декабрь 2010г., редакция 1.0)
Uпр В
Uзи=0, Ic= -28A
Uзи=0, Iс=-25A
2,5
2,3
2
Page 3
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП746
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б В Г
Напpяжение сток-исток Uси max В 100 80 100 100
Напpяжение затвор-исток Uзи max В
Постоянный ток стока при Тк=25 С Iс max А 28 28 25 28
Импульсный ток стока Iс и max А 110 110 100 110
Рассеиваемая мощность Pmax Вт 150 150 150 150
Температура перехода Тпер
°С
±20 ±20 ±20 ±10
175 175 175 175
* В диапазоне температур корпуса от 25 до 100 °С максимально-допустимая рассеиваемая мощность
рассчитывается по формуле Pmax = (Тперmax-Ткорп) / Rtп-к
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП746 (декабрь 2010г., редакция 1.0)
3
