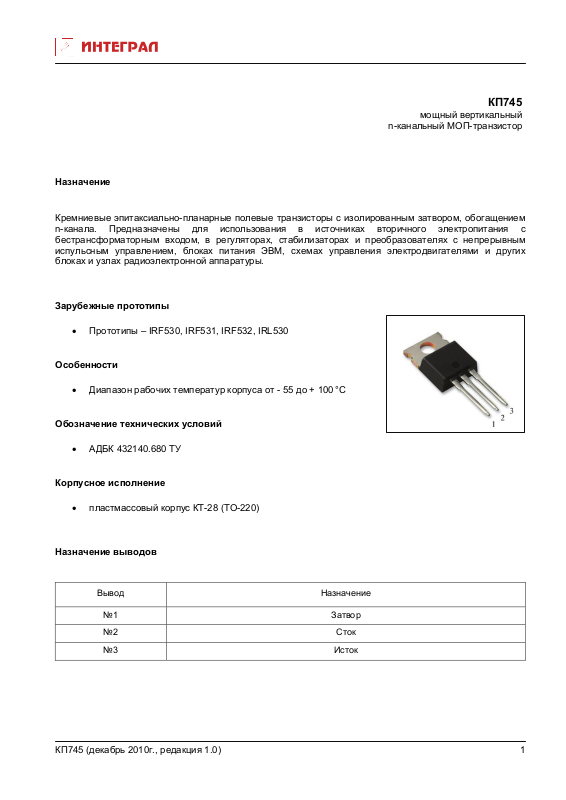

КП745
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах и преобразователях с непрерывным
испульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других
блоках и узлах радиоэлектронной аппаратуры.
Зарубежные прототипы
• Прототипы – IRF530, IRF531, IRF532, IRL530
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 100°C
Обозначение технических условий
• АДБК 432140.680 ТУ
Корпусное исполнение

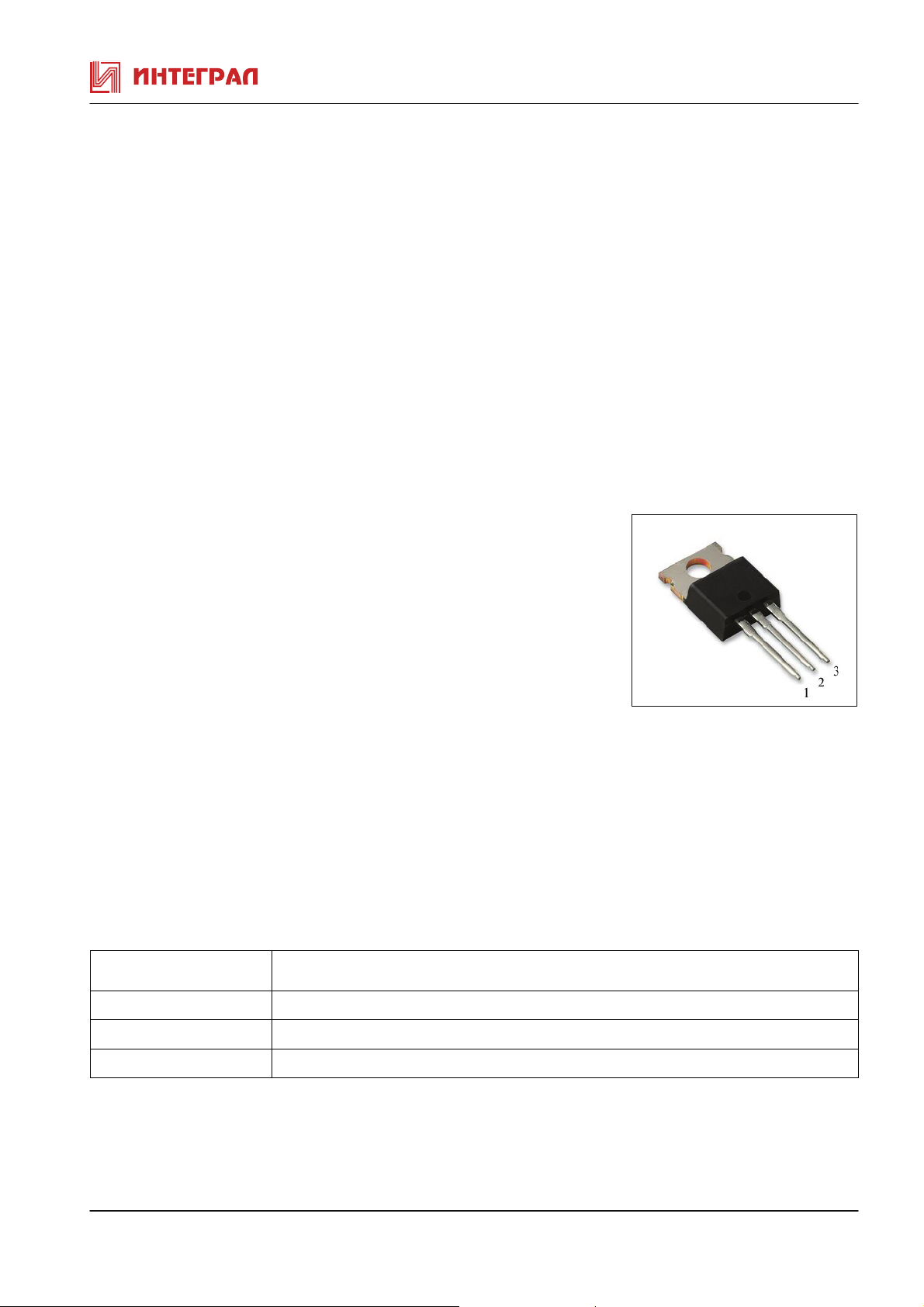

• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП745 (декабрь 2010г., редакция 1.0)
1
Page 2
<
<
<
<
≤
Таблица 1. Основные электрические параметры КП745
Паpаметpы Обознач
ение
Ед.
изме-
Режимы измеpения Min Max
pения
Поpоговое напpяжение Uзи поp В Iс=0,25мА,Uзи=Uси
КП745А,Б,В 2,0 4,0
КП745Г 1,0 2,0
Ток стока Iс А
300мкс, Q >50
tи
КП745А,Б Uси=3,2B,Uзи=10В 14,0
КП745В, Uси=3,2B,Uзи=10В 12,0
КП745Г Uси=5,0B,Uзи= 5В 15,0
Сопpотивление сток-исток в откpытом
состоянии
Rси отк Ом
tи
300мкс, Q >50
КП745А,Б Iс=8,4А,Uзи=10В 0,16
КП745В Iс=8,4А,Uзи=10В 0,23
КП745Г Iс=9А,Uзи= 5В 0,16
Остаточный ток стока Iс ост мкА Uси= Uси max,Uзи=0 250
Ток утечки затвора Iз ут. нА
tи
300мкс, Q >50
Uси=0,Uзи= Uзи max -100 +100
Кpутизна ВАХ S А/B
КП745А,Б,В
Uси=25В,Iс=8,4А
КП745Г
Время включения/выключения
* tвкл/
tвыкл
нс
Тепловое сопротивление переход-
* Rt п-к °С/Вт 1,7
tи
300мкс, Q >50
Uси=25В,Iс=9А
tи
300мкс, Q ≥50,
Uси=25В,Iс=5,1А,
Rг=12 Ом,Rси=16 Ом
5,1
6,4
80/90
корпус
Тепловое сопротивление переход-среда * Rt п-с °С/Вт 62
Емкость:
входная
выходная
проходная
Прямое напряжение диода
КП745А,Б,Г
КП745В
* C
* C
* C
11и
22и
12и
пФ Uзи=0,Uси=25В, f=1МГц
Uпр В Uзи=0, Ic= Iс max
1350
650
160
2,5
2,3
* Справочные параметры
КП745 (декабрь 2010г., редакция 1.0)
2
Page 3
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП745
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б В Г
Напpяжение сток-исток Uси max В 100 80 100 100
Напpяжение затвор-исток Uзи max В ±20 ±20 ±20 ±10
Постоянный ток стока при Тк=25 С
Постоянный ток стока при Тк=100 С
Iс max
Ic max
А
А
14
10
14
10
12
8,3
15
11
Импульсный ток стока Iс и max А 56 56 48 60
Рассеиваемая мощность Pmax Вт 88 88 88 88
Температура перехода Тпер
°С
175 175 175 175
* В диапазоне температур корпуса от 25 до 100 °С максимально-допустимая рассеиваемая мощность
рассчитывается по формуле Pmax = (Тперmax-Ткорп) / Rtп-к
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
