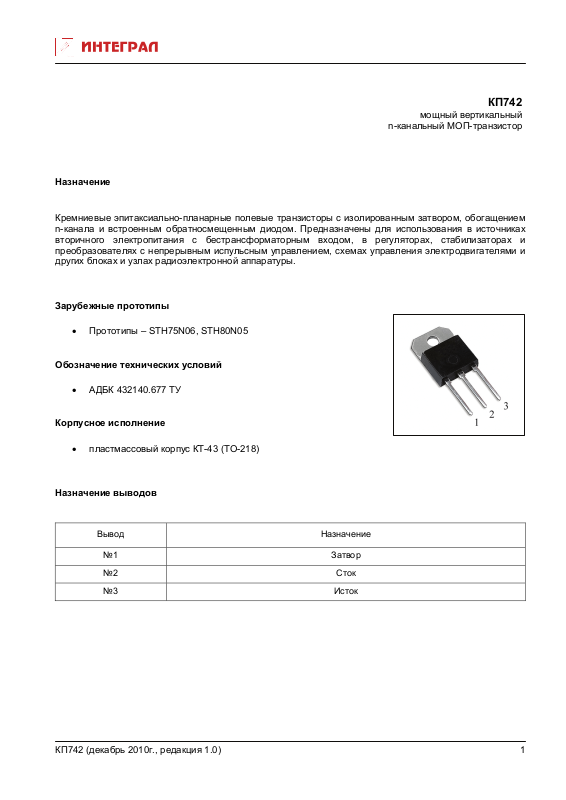

КП742
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, схемах управления электродвигателями и
других блоках и узлах радиоэлектронной
Зарубежные прототипы
• Прототипы – STH75N06, STH80N05
аппаратуры.
Обозначение технических условий
• АДБК 432140.677 ТУ
Корпусное исполнение

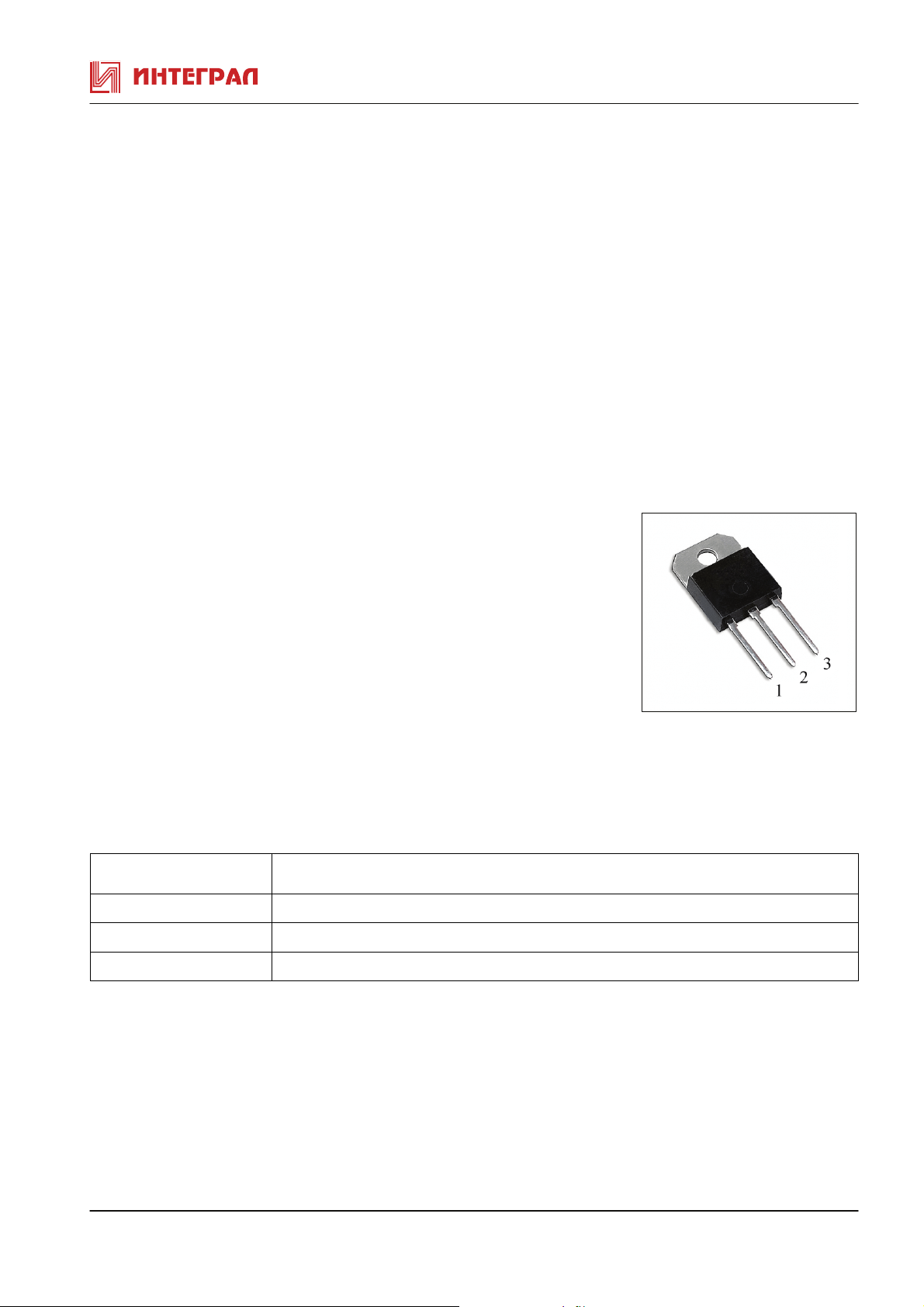

• пластмассовый корпус КТ-43 (ТО-218)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП742 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП742
Паpаметpы Обозначение Ед.изм.
Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
tи ≤300мкс, Q ≥50
КП742А Uси=1,4B,Uзи=10В 75
КП742Б Uси=1,4B,Uзи=10В 80
Сопpотивление сток-исток в
Rси отк Ом
tи ≤300мкс, Q ≥50
откpытом состоянии
КП742A Iс=40А,Uзи=10В 0,014
КП742Б Iс=40А,Uзи=10В 0,012
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=10В,Iс=40А 25
Прямое напряжение диода
КП742А
КП742Б
Время включения/выключения
Тепловое сопротивление
Uпр В
* tвкл/ tвыкл
* Rt п-к
нс
°С/Вт
tи ≤300мкс, Q ≥50
Ic=75A,Uзи=0
Ic=80A,Uзи=0
tи ≤300мкс, Q ≥50,
Uси=25В,Iс=40А,
Rг=50 Ом /Uси=40В,
1,6
1,6
1570/
900
Iс=75А,Rг=50 Ом
0,75
переход-корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В, f=1МГц 5200
11и
пФ Uзи=0,Uси=25В, f=1МГц 2300
22и
пФ Uзи=0,Uси=25В, f=1МГц 650
12и
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП742
Паpаметpы Обозначение Ед. Пpедельные значения
изм. А Б
Напpяжение сток-исток Uси max В 60 50
Напpяжение затвор-исток Uзи max В
±20 ±20
Постоянный ток стока Iс max А 75 80
Импульсный ток стока Iс и max А 300 320
Рассеиваемая мощность Pmax Вт 200 200
Прямой ток диода Iпр. max А 75 80
Темпеpатуpа пеpехода Тпеp °С 175 175
КП742 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
