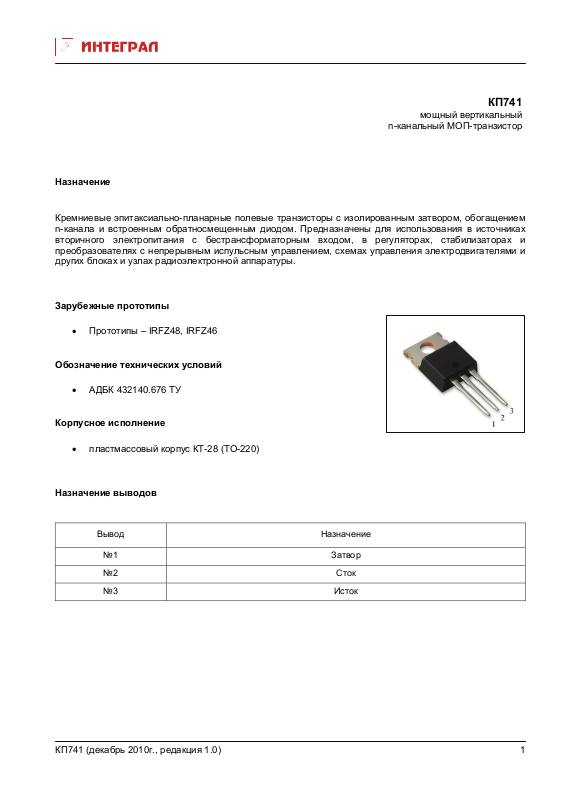

Page 1
КП741
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, схемах управления электродвигателями и
других блоках и узлах радиоэлектронной
Зарубежные прототипы
• Прототипы – IRFZ48, IRFZ46
аппаратуры.
Обозначение технических условий
• АДБК 432140.676 ТУ

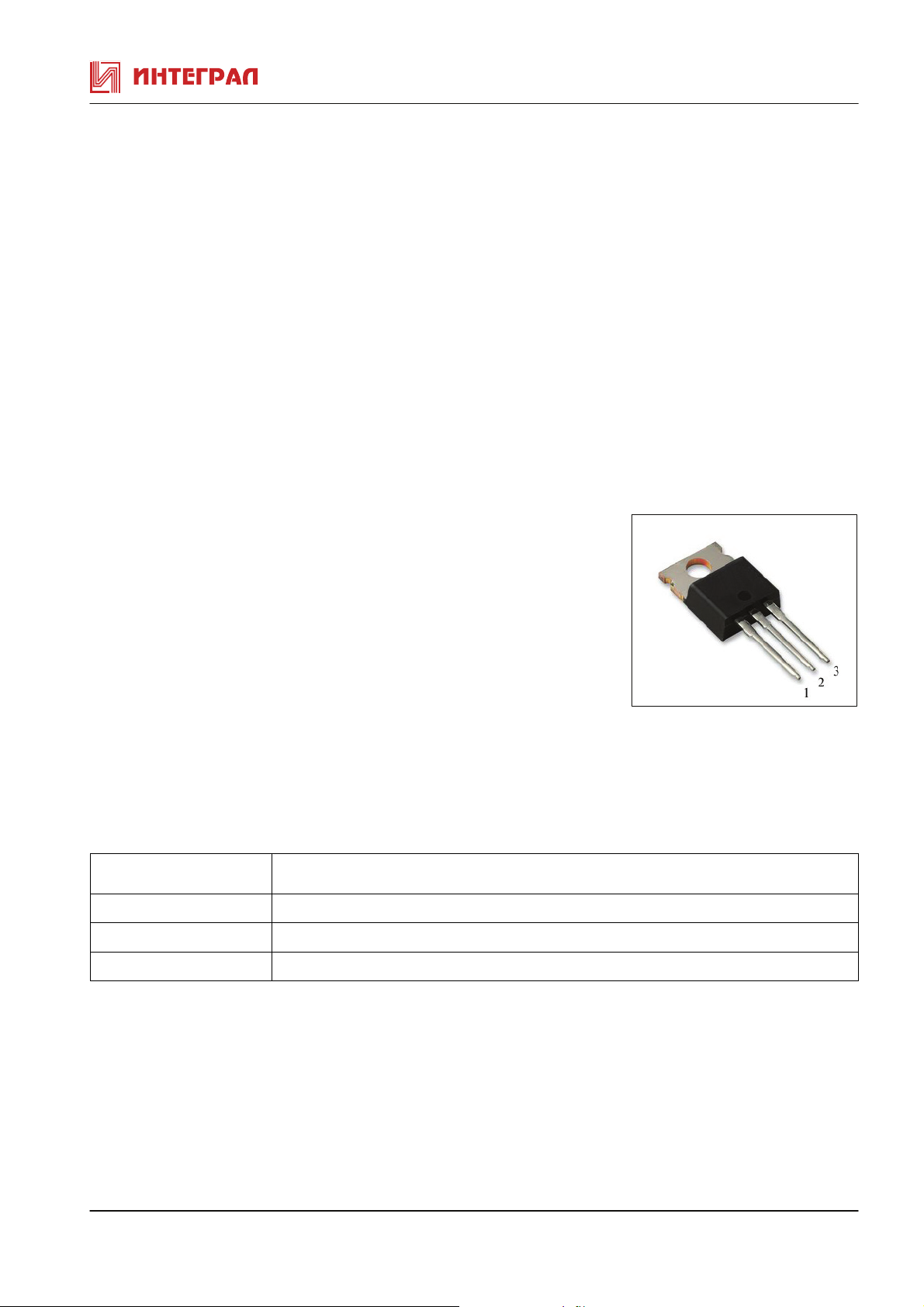

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП741 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП741
Паpаметpы Обозначение Ед.изм. Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
tи ≤300мкс, Q ≥50
КП741А Uси=1,05B,Uзи=10В 50
КП741Б Uси=1,45B,Uзи=10В 50
Сопpотивление сток-исток в
Rси отк Ом
tи ≤300мкс, Q ≥50
откpытом состоянии
КП741A Iс=32А,Uзи=10В 0,018
КП741Б Iс=32А,Uзи=10В 0,024
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=25В,Iс=32А 27
Прямое напряжение диода
Время включения/выключения
КП741А
КП741Б
Uпр В
* tвкл/ tвыкл нс
tи ≤300мкс, Q ≥50
Ic=51A,Uзи=0
tи ≤300мкс, Q ≥50,
Uси=30В,Iс=72А,
Rг=9,1 Ом Rс=0,34Ом
/Uси=28В,
2,5
258/460
132/137
Iс=54А,Rг=9,1 Ом
Rc=0,49 Ом
Тепловое сопротивление
переход-корпус
КП741А
КП741Б
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
* Rt п-к
пФ Uзи=0,Uси=25В, f=1МГц 3500
11и
пФ Uзи=0,Uси=25В, f=1МГц 1800
22и
пФ Uзи=0,Uси=25В, f=1МГц 510
12и
°С/Вт
0,8
1,0
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП741
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б
Напpяжение сток-исток Uси max В 60 50
Напpяжениезатвор-исток Uзи max В
±20 ±20
Постоянный ток стока Iс max А 50 38
Импульсный ток стока Iс и max А 290 220
Рассеиваемая мощность Pmax Вт 190 150
Прямой ток диода Iпр. max А 50 50
Темпеpатуpа пеpехода Тпеp °С 175 175
КП741 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
