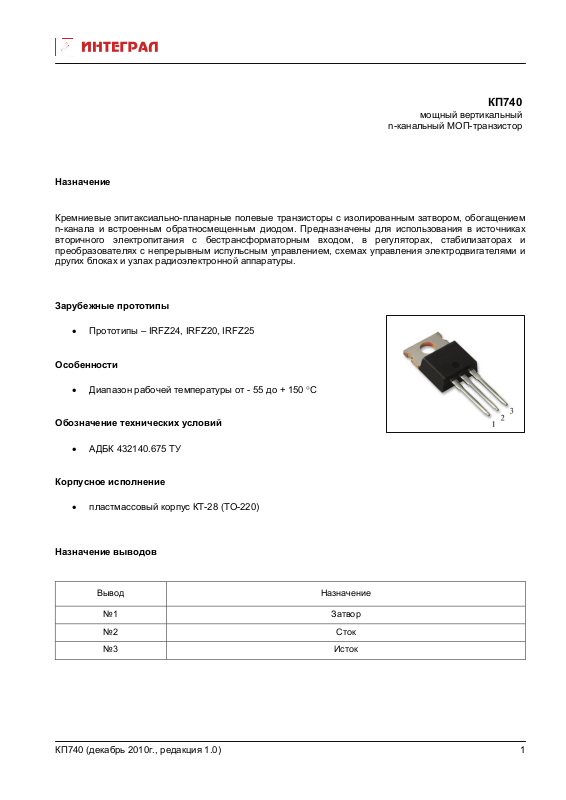

КП740
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, схемах управления электродвигателями и
других блоках и узлах радиоэлектронной
Зарубежные прототипы
• Прототипы – IRFZ24, IRFZ20, IRFZ25
аппаратуры.
Особенности
• Диапазон рабочей температуры от - 55 до + 150 °С
Обозначение технических условий
• АДБК 432140.675 ТУ

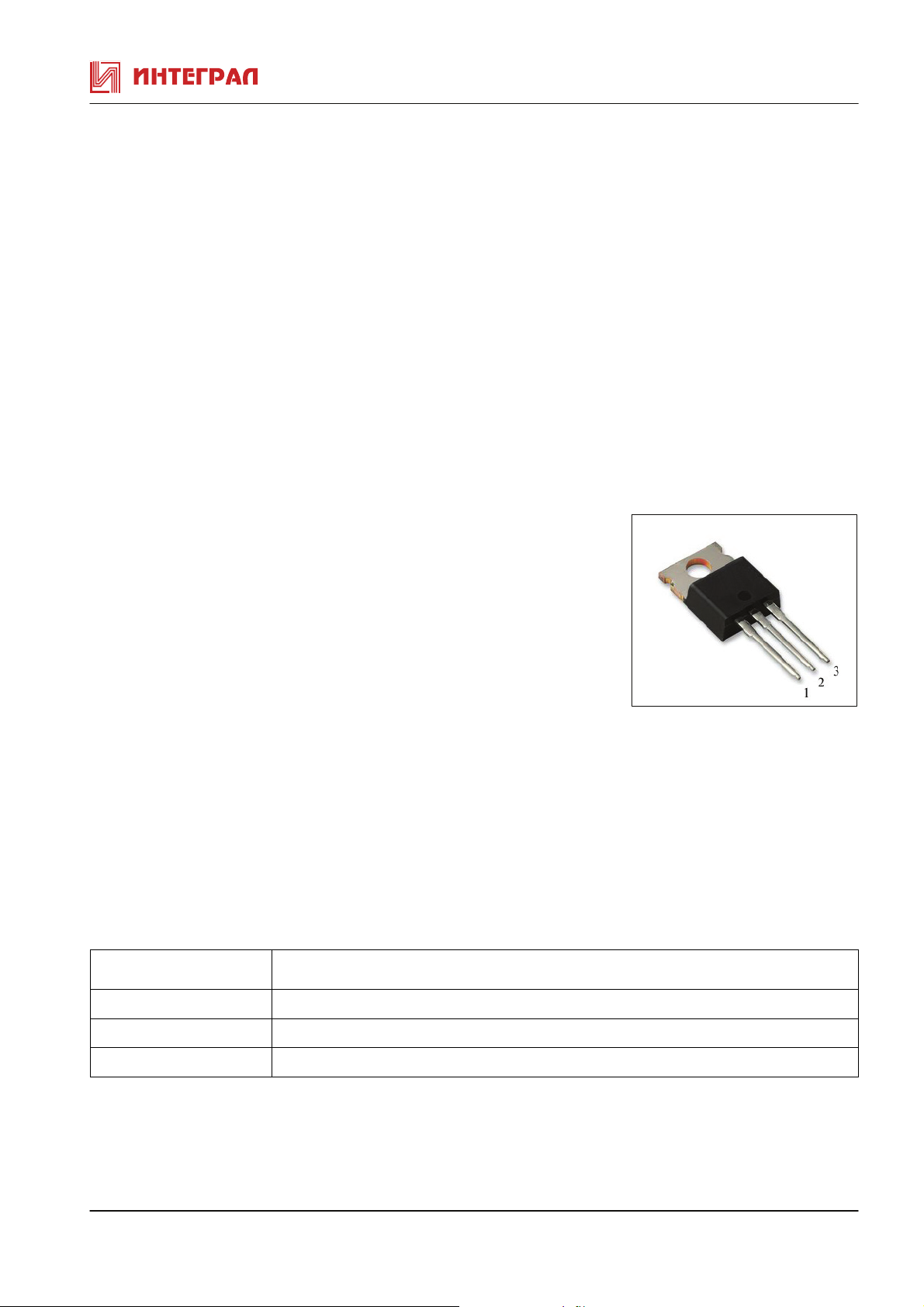

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП740 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП740
Паpаметpы Обозначение Ед.изм.
Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=0,25мА,Uзи=Uси 2,0 4,0
Ток стока Iс А
tи ≤300мкс, Q ≥50
КП740А,Б Uси=2,2B,Uзи=10В 17
КП740В Uси=2,2B,Uзи=10В 14
Сопpотивление сток-исток в
Rси отк Ом
tи ≤300мкс, Q ≥50
откpытом состоянии
КП740А,Б Iс=10А,Uзи=10В 0,1
КП740В Iс=10А,Uзи=10В 0,12
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=25В,Iс=10А 5,5
Прямое напряжение диода Uпр В Ic=Ic max,Uзи=0 1,5
Время включения/выключения
Тепловое сопротивление
* tвкл/ tвыкл нс
* Rt п-к
°С/Вт
tи ≤300мкс, Q ≥50,
Uси=30В,Iс=Ic max
Rг=18 Ом,Rси=1,7Oм
2,5
90/90
переход-корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В, f=1МГц 830
11и
пФ Uзи=0,Uси=25В, f=1МГц 470
22и
пФ Uзи=0,Uси=25В, f=1МГц 100
12и
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП740
Паpаметpы Обозна- Ед, Пpедельные значения
чение изм, А Б В
Напpяжение сток-исток Uси max В 60 50 60
Напpяжение затвор-исток Uзи max В ±20 ±20 ±20
Постоянный ток стока Iс max А 17 17 14
Импульсный ток стока Iс и max А 68 68 56
Рассеиваемая мощность Pmax Вт 60 60 60
Прямой ток диода Iпр, max А 17 17 14
Темпеpатуpа пеpехода Тпеp °С 175 175 175
КП740 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП740 (декабрь 2010г., редакция 1.0)
