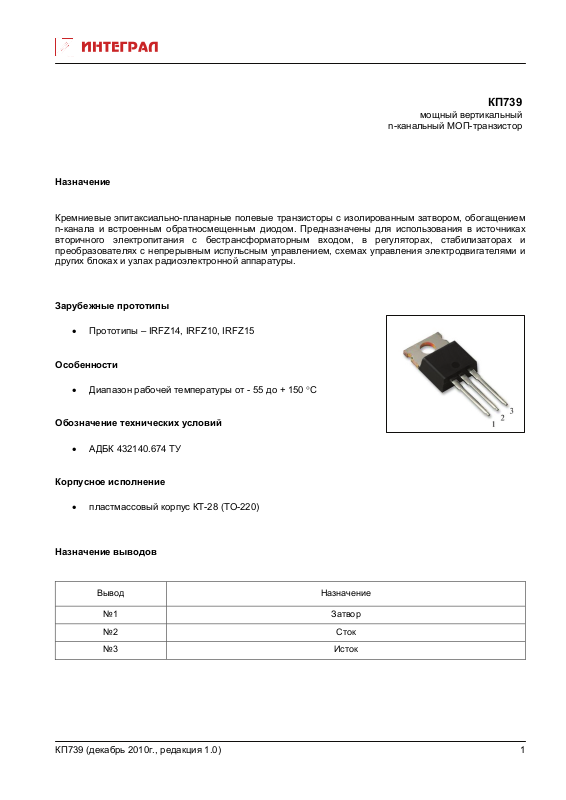

КП739
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, схемах управления электродвигателями и
других блоках и узлах радиоэлектронной
Зарубежные прототипы
• Прототипы – IRFZ14, IRFZ10, IRFZ15
аппаратуры.
Особенности
• Диапазон рабочей температуры от - 55 до + 150 °С
Обозначение технических условий
• АДБК 432140.674 ТУ

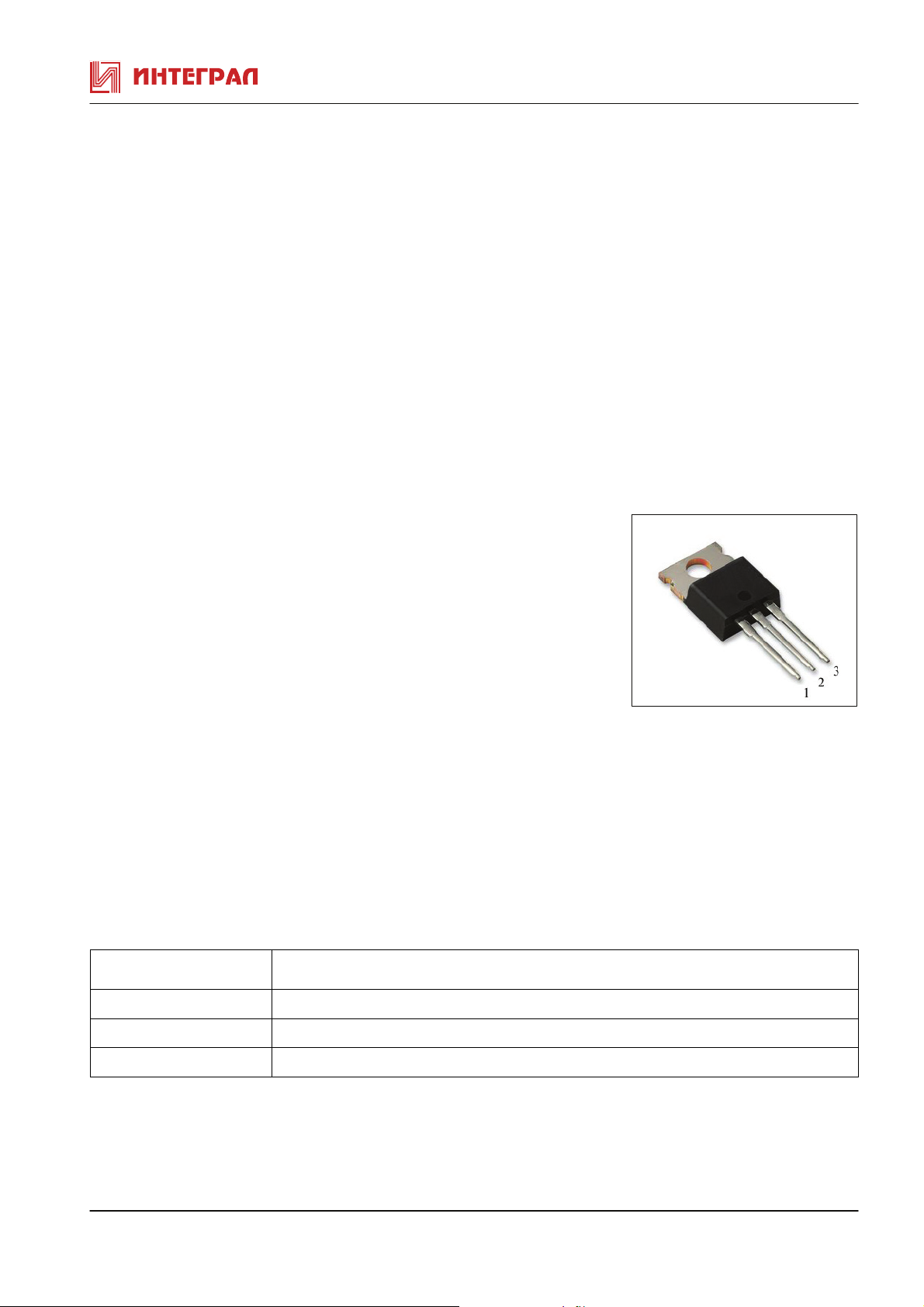

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП739 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП739
Паpаметpы Обозначение Ед.изме-
Режимы измеpения Min Max
pения
Поpоговое напpяжение Uзи поp В Iс=0,25мА,Uзи=Uси 2,0 4,0
Ток стока Iс А
tи ≤300мкс, Q ≥50
КП739А,Б Uси=3B,Uзи=10В 10
КП739В Uси=3B,Uзи=10В 8,3
Сопpотивление сток-исток в
Rси отк Ом
tи ≤300мкс, Q ≥50
откpытом состоянии
КП739А,Б Iс=6А,Uзи=10В 0,2
КП739В Iс=6А,Uзи=10В 0,3
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
-100 +100
Uси=25В,Iс=6А 2,4
Прямое напряжение диода Uпр В Ic=Ic max,Uзи=0 1,6
Время включения/выключения
Тепловое сопротивление
* tвкл/ tвыкл нс
* Rt п-к
°С/Вт
tи ≤300мкс, Q ≥50,
Uси=30В,Iс=Ic max
Rг=24 Ом,Rс=2,7 Oм
3,5
71/67
переход-корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В, f=1МГц 300
11и
пФ Uзи=0,Uси=25В, f=1МГц 160
22и
пФ Uзи=0,Uси=25В, f=1МГц 29
12и
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП739
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б В
Напpяжение сток-исток Uси max В 60 50 60
Напpяжение затвор-исток Uзи max В
±20 ±20 ±20
Постоянный ток стока Iс max А 10 10 8,3
Импульсный ток стока Iс и max А 40 40 33
Рассеиваемая мощность Pmax Вт 43 43 43
Прямой ток диода Iпр. max А 10 10 8,3
Темпеpатуpа пеpехода Тпеp °С 175 175 175
КП739 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП739 (декабрь 2010г., редакция 1.0)
