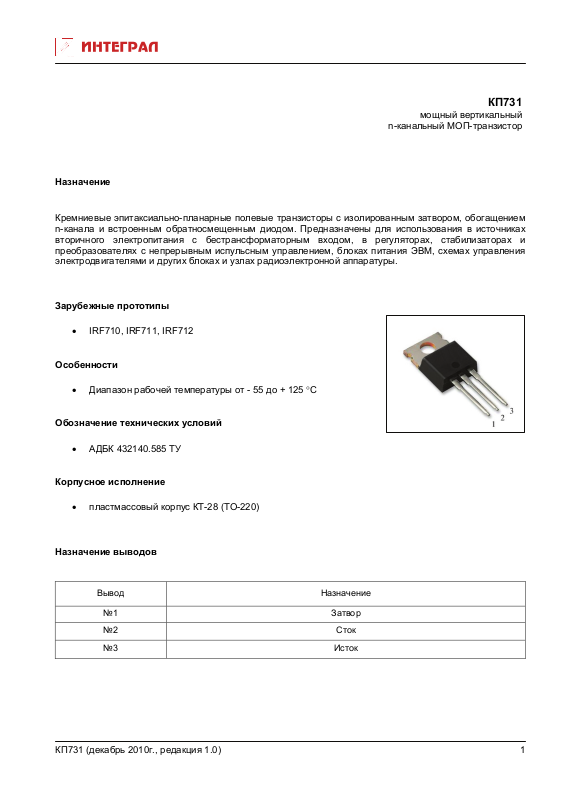

КП731
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и
преобразователях с непрерывным испульсным управлением, блоках питания ЭВМ, схемах управления
электродвигателями и других блоках
Зарубежные прототипы
• IRF710, IRF711, IRF712
и узлах радиоэлектронной аппаратуры.
Особенности
• Диапазон рабочей температуры от - 55 до + 125 °С
Обозначение технических условий
• АДБК 432140.585 ТУ

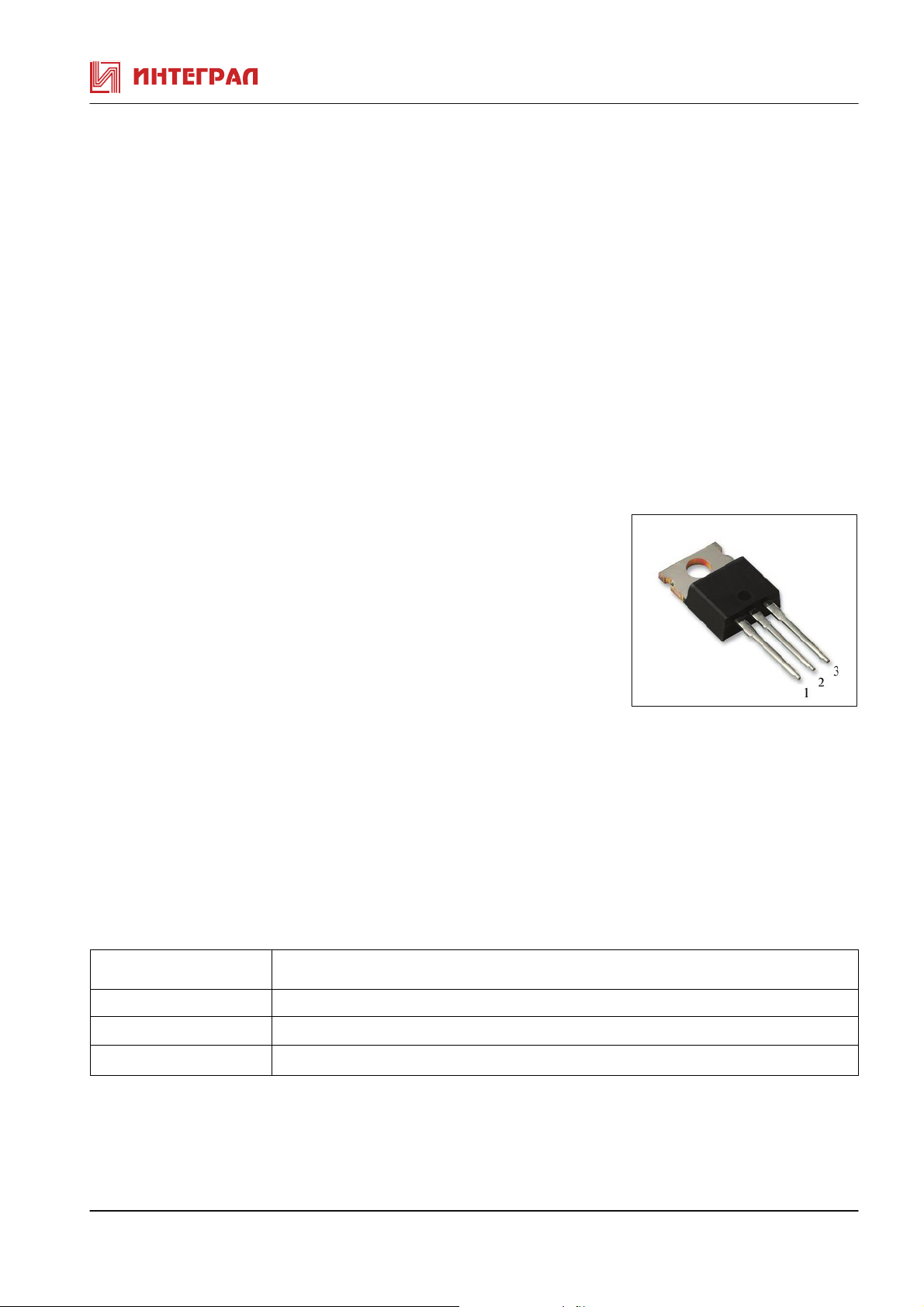

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП731 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП731
Паpаметpы Обозначение Ед.изм. Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
КП731А,Б Uси=10B,Uзи=10В 2,0
КП731В Uси=10B,Uзи=10В 1,7
Сопpотивление сток-исток в
откpытом состоянии
КП731А,Б Iс=1,2А,Uзи=10В 3,6
КП731В Iс=1,2А,Uзи=10В 5,0
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=25В,Iс=1,2А 1,0
Прямое напряжение диода
КП731А,Б
КП731В
Время включения/выключения
Тепловое сопротивление
переход-корпус
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
Rси отк Ом
Uпр В
* tвкл/ tвыкл нс
* Rt п-к
пФ Uзи=0,Uси=25В,
11и
пФ Uзи=0,Uси=25В,
22и
пФ Uзи=0,Uси=25В,
12и
°С/Вт
tи ≤300мкс, Q ≥50
tи ≤300мкс, Q ≥50
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
tи ≤300мкс, Q ≥50
Ic=-2,0A,Uзи=0
Ic=-1,7A,Uзи=0
tи ≤300мкс, Q ≥50,
Uси=200В,Iс=Ic max
Rг=24 Ом,Rс=95 Ом
3,5
f=1МГц
f=1МГц
f=1МГц
-100 +100
1,6
1,5
40/70
250
60
20
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП731
Паpаметpы Обозна- Ед. Пpедельные значения
чение изм. А Б В
Напpяжение сток-исток Uси max В 400 350 400
Напpяжение затвор-исток Uзи max В
Постоянный ток стока Iс max А 2,0 2,0 1,7
Импульсный ток стока Iс и max А 6,0 6,0 4,3
Рассеиваемая мощность Pmax Вт 36 36 36
Прямой ток диода Iпр. max А 2,0 2,0 1,7
Темпеpатуpа пеpехода Тпеp °С 150 150 150
±20 ±20 ±20
КП731 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
