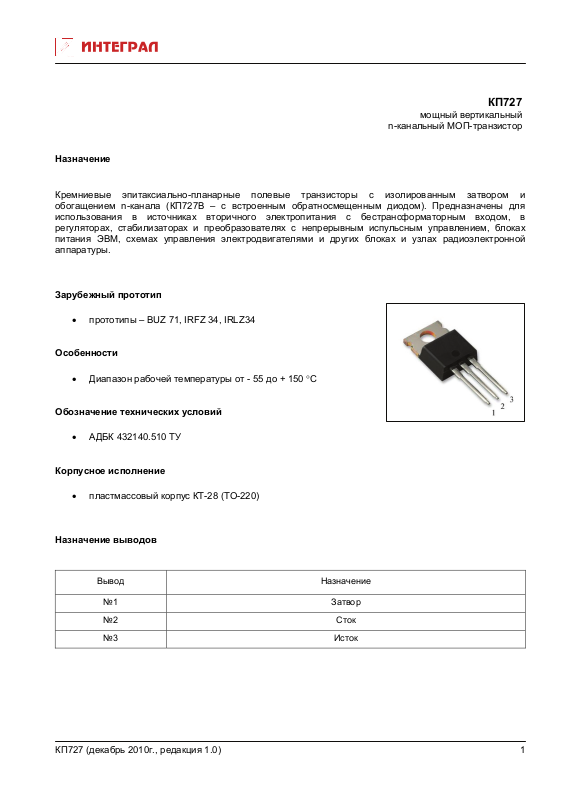

Page 1
КП727
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором и
обогащением n-канала (КП727В – с встроенным обратносмещенным диодом). Предназначены для
использования в источниках вторичного электропитания с бестрансформаторным входом, в
регуляторах, стабилизаторах и преобразователях с непрерывным испульсным управлением, блоках
питания ЭВМ, схемах управления электродвигателями и
аппаратуры.
Зарубежный прототип
• прототипы – BUZ 71, IRFZ 34, IRLZ34
других блоках и узлах радиоэлектронной
Особенности
• Диапазон рабочей температуры от - 55 до + 150 °С
Обозначение технических условий
• АДБК 432140.510 ТУ

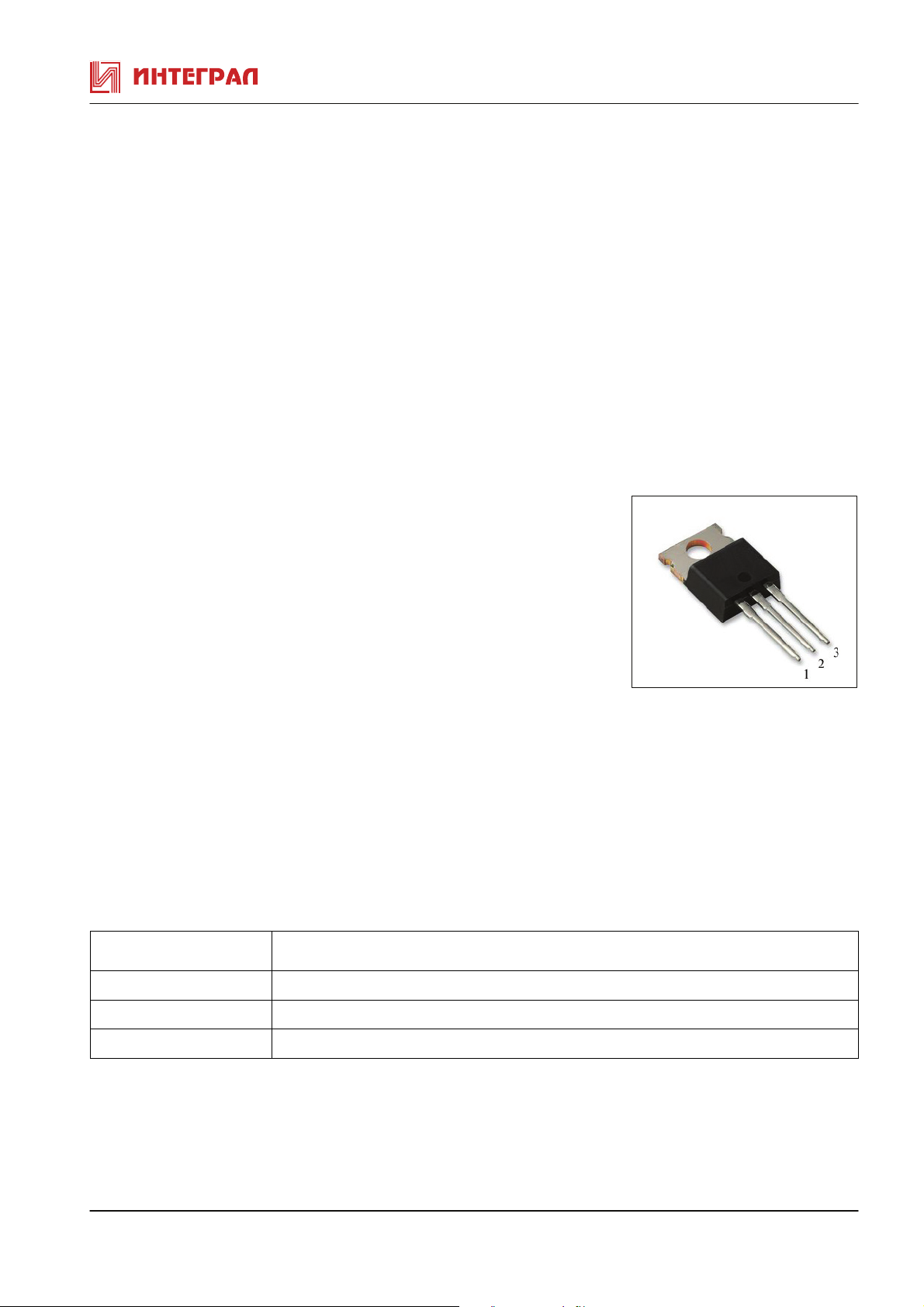

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП727 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП727
Паpаметpы Обозначение Ед.изм. Режимы измеpения Min Max
Поpоговое напpяжение
КП727А
КП727Б
КП727В
Ток стока Iс А
КП727А
КП727Б,В
Сопpотивление сток-исток в откpытом
состоянии
Uзи поp В Iс=250мкА,Uзи=Uси
2,1
2,0
1,0
tи<300мкс, Q>50
Uси=2,0 B, Uзи=10В
Uси=1,8 В, Uзи=10В
Rси отк Ом
14
30
tи<300мкс, Q>50
4,0
4,0
2,0
КП727А
КП727Б,В
Uзи=10В, Iс=9А
Uзи=10В, Iс=18А
0,1
0,05
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 25
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
КП727А
Uси=25В,Iс=9А
КП727Б,В
Прямое напряжение диода
Uпр В
КП727В
Время включения/время выключения
КП727А, Б
КП727В
* tвкл
* tвык
* tвкл
* tвык
нс
Uси=0,Uзи=±20В
tи<300мкс, Q>200
Uси=25В,Iс=18А
tи ≤300мкс. Q ≥50
Ic=40A,Uзи=0
Rг=9,1 Ом
Uси=30B,Iс=30A
tи ≤1мкс. Q ≥1000,
Uси=30В,Iс=17А,
-100 100
4,0
9,3
1.6
140
120
135
135
Rг=4.7 Ом ,Uзи=10В
Входная емкость * C
КП727А,Б
КП727В
Выходная емкость * C
КП727А,Б
КП727В
Пpоходная емкость * C
КП727А,Б
КП727В
пФ Uзи=0,Uси=25В,
11и
f=1МГц 1600
3500
пФ Uзи=0,Uси=25В,
22и
f=1МГц 800
1800
пФ Uзи=0,Uси=25В,
12и
f=1МГц 195
510
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП727
Паpаметpы Обозначение Ед. Пpедельные значения
изм. А Б В
Напpяжение сток-исток Uси max В 50 60 60
Напpяжение затвор-исток Uзи max В
±20 ±20 ±10
Постоянный ток стока Iс max А 14 30 30
Импульсный ток стока Iс и max А 56 120 88
Рассеиваемая мощность Pmax Вт 40 88 40
Темпеpатуpа пеpехода Тпеp °С 175 175 175
КП727 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП727 (декабрь 2010г., редакция 1.0)
3
