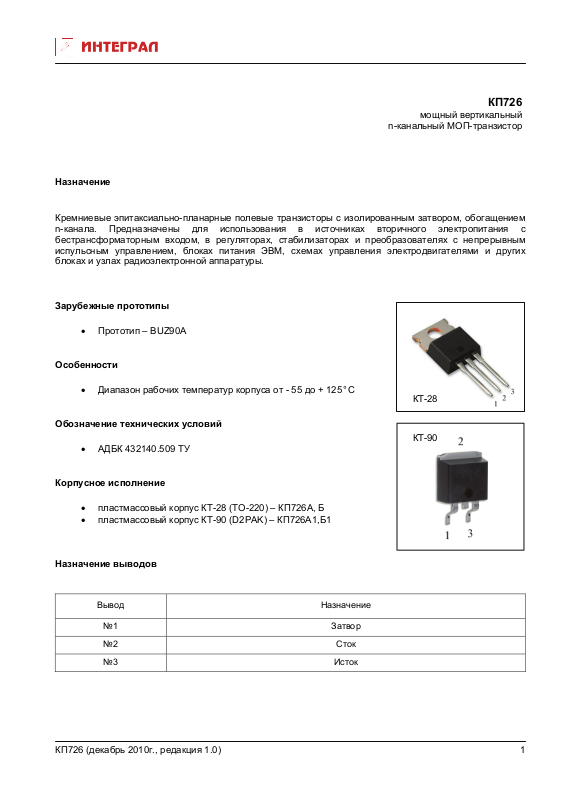

КП726
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах и преобразователях с непрерывным
испульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других
блоках и узлах радиоэлектронной аппаратуры.
Зарубежные прототипы
• Прототип – BUZ90A
Особенности
• Диапазон рабочих температур корпуса от - 55 до + 125°C
Обозначение технических условий
• АДБК 432140.509 ТУ

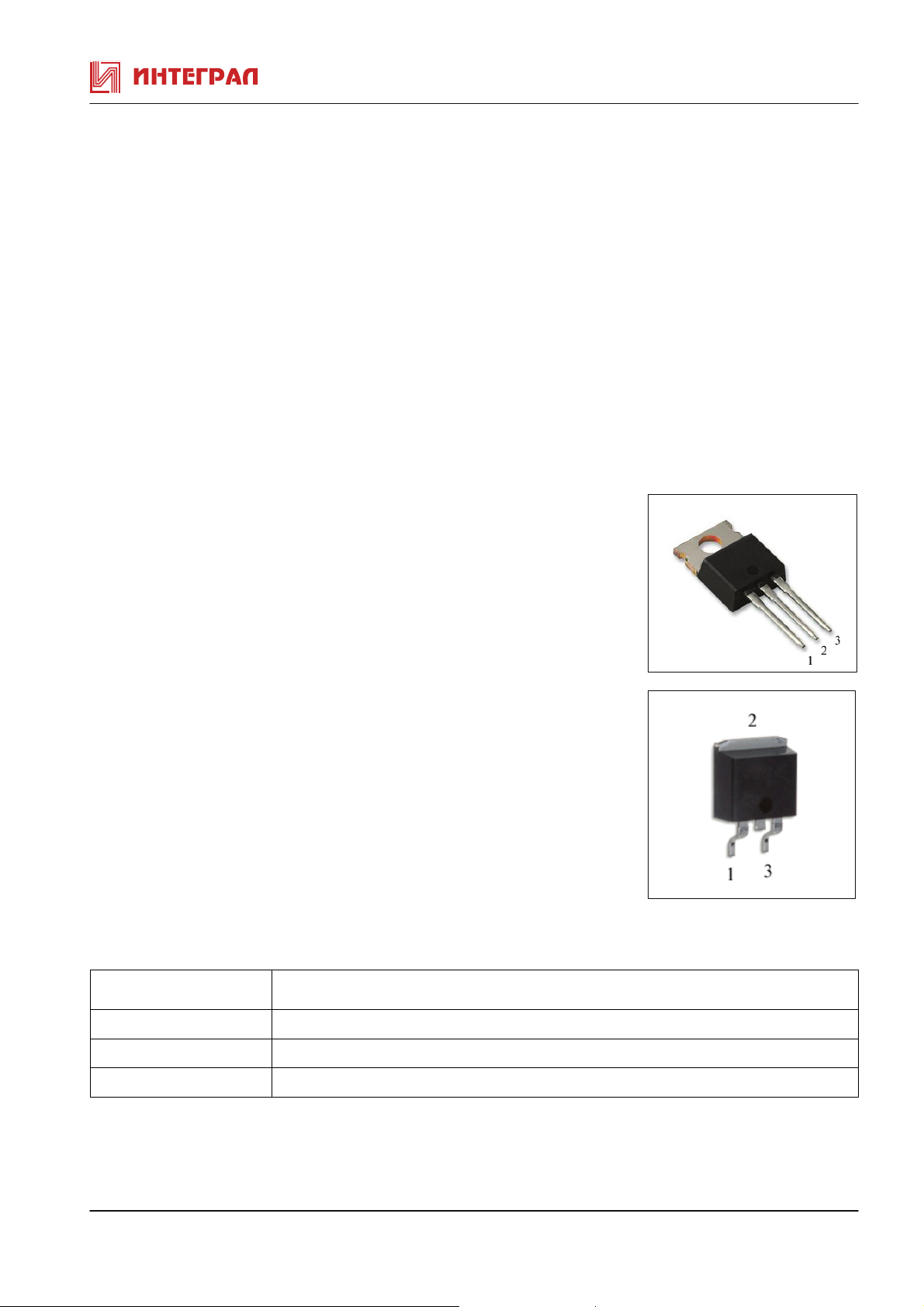

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220) – КП726А, Б
• пластмассовый корпус КТ-90 (D2PAK) – КП726А1,Б1
Назначение выводов
Вывод Назначение
№1 Затвор
КТ-28
КТ-90
№2 Сток
№3 Исток
КП726 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП726
Паpаметpы Обозначение Ед.изм.
Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока
КП726А,А1
Iс
А
tи<300мкс, Q>50
4,0
КП726Б,Б1 Uси=10B,Uзи=10В 4,5
Сопpотивление сток-исток в
откpытом состоянии
КП726А,А1
Rси отк
Ом
tи<300мкс, Q>50
2,0
КП726Б,Б1 1,6
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=0,Uзи=±20В
tи<300мкс, Q>50
-100 +100
2,5
Uси=25В,Iс=2,5А
Время включения/выключения * tвкл/ tвыкл нс Uзи=10В,Rг=50 Ом 30/150
Uси=30B,I=2,6A
Время нарастания * tнр нс Uзи=10В,Rг=50 Ом 75
Uси=30B,I=2,6A
Время спада * tсп нс Uзи=10В,Rг=50 Ом 90
Uси=30B,I=2,5A
Входная емкость
Выходная емкость
* C
* C
Пpоходная емкость * C
11и
22и
70
12и
пФ Uзи=0,Uси=25В,
f=1МГц
1050
170
* Справочные параметры
Таблица 2. Предельно допустимые электрические режимы КП726
Паpаметpы Обозначение Ед. изм. Пpедельные
значения
А, А1 Б, Б1
Напpяжение сток-исток Uси max В 600 600
Напpяжение затвор-исток Uзи max В
±20 ±20
Постоянный ток стока Iс max А 4,0 4,5
Импульсный ток стока Iс и max А 16 18
Рассеиваемая мощность Pmax Вт 75 75
Темпеpатуpа пеpехода Тпеp °С 150 150
КП726 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
