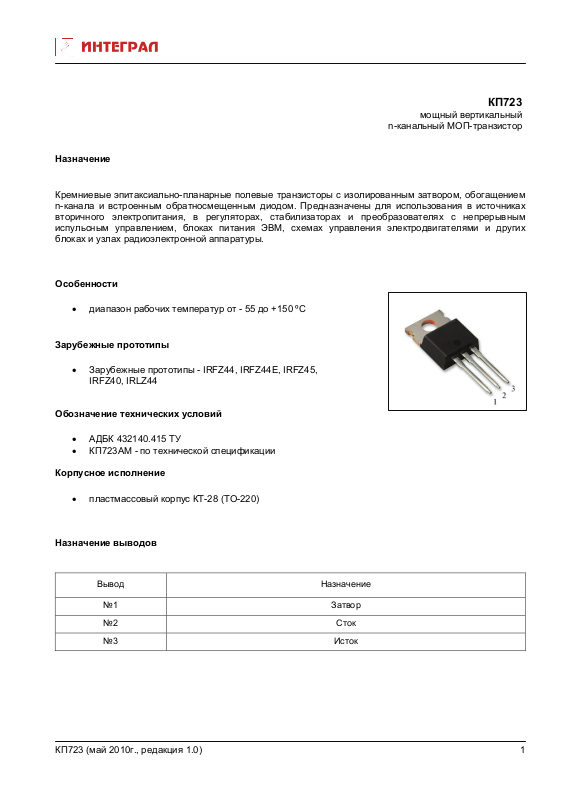

КП723
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания, в регуляторах, стабилизаторах и преобразователях с непрерывным
испульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других
блоках и узлах радиоэлектронной аппаратуры
Особенности
• диапазон рабочих температур от - 55 до +150 ºC
.
Зарубежные прототипы
• Зарубежные прототипы - IRFZ44, IRFZ44E, IRFZ45,
IRFZ40, IRLZ44
Обозначение технических условий
• АДБК 432140.415 ТУ
• КП723АМ - по технической спецификации

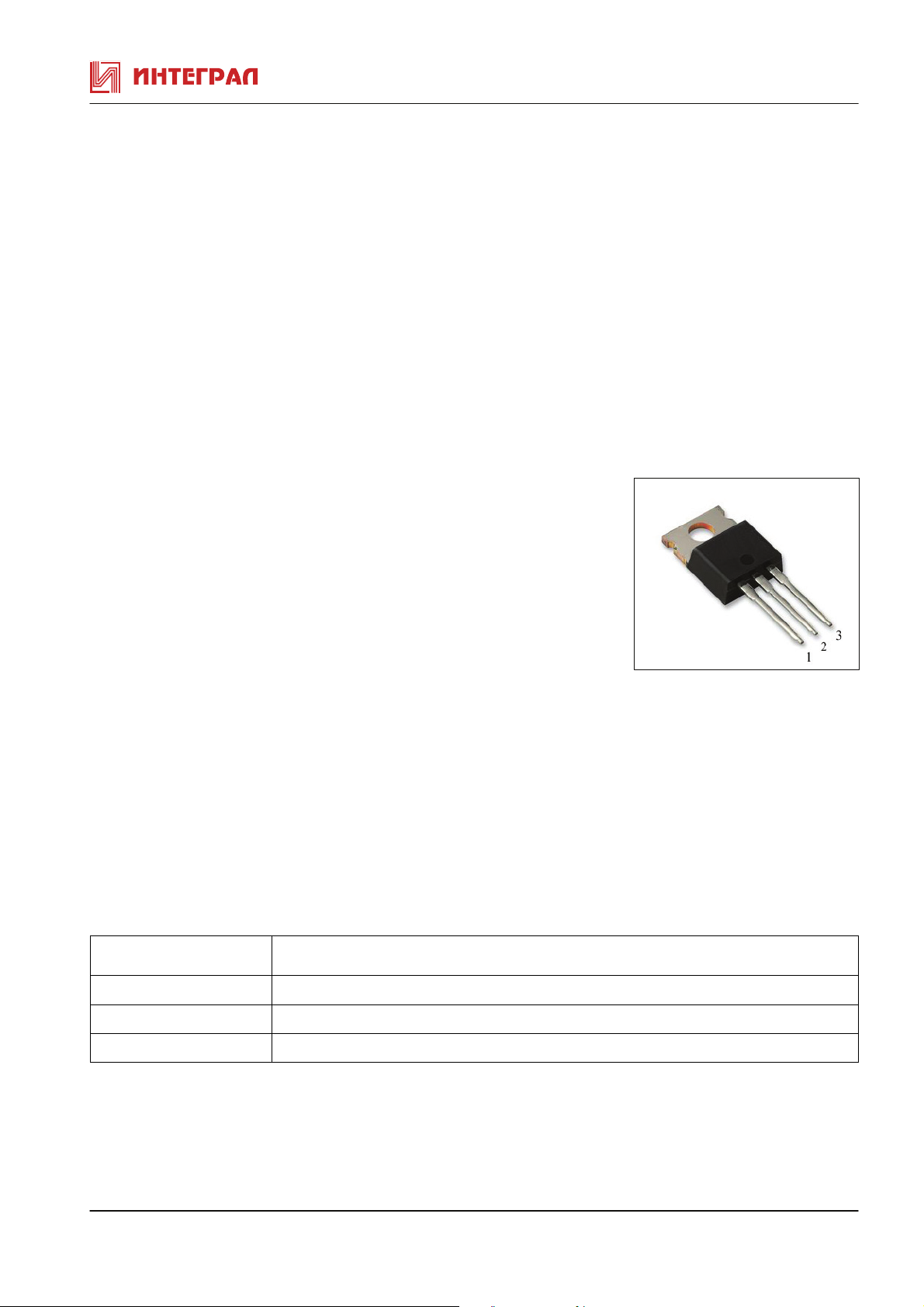

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП723 (май 2010г., редакция 1.0)
1
Page 2
<
<
<
±
<
<
<
Таблица 1. Основные электрические параметры КП723
Паpаметpы Обозн.
Ед.
измеp.
Режимы измеpения Min Max
Пороговое напряжение Uзи поp В
КП723А, Б, В, АМ Iс=0,25мА,Uзи=Uси 2,0 4,0
КП723Г 1,0 2,0
Ток стока Iс А
300мкс, Q>50
tи
КП723А, В Uси=1,75B,Uзи=10В 50,0
КП723АМ Uси=1,75B,Uзи=10В 48,0
КП723Б Uси=2,25B,Uзи=10В 50,0
КП723Г Uси=1,75B,Uзи= 5В 50,0
Сопротивление сток-исток в открытом
состоянии
Rси отк Ом
tи
300мкс, Q>50
КП723А, В Iс=31А,Uзи=10В 0,028
КП723АМ Iс=25А,Uзи=10В 0,023
КП723Б Iс=31А,Uзи=10В 0,035
КП723Г Iс=31А,Uзи= 5В 0,028
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 250
Ток утечки затвора Iз ут нА
tи
300мкс, Q>50
100
Uси=0,Uзи= Uзи max
Крутизна ВАХ S А/B
tи
300мкс, Q>50
КП723А, Б, В Uси=25В,Iс=31А 15
КП723АМ Uси=25В,Iс=25А 17
КП723Г Uси=25В,Iс=31А 23
Прямое напряжение диода Uпр В
tи
300мкс, Q>50
КП723А, Б, В, Г Uзи=0,Iс=-51А 2,5
КП723АМ Uзи=0,Iс=-25А 1,3
Время включения/ выключения
* tвкл/*
tвыкл
нс
300мкс, Q>50
tи
КП723А, Б, В Uси=30В,Iс=51А,
130/150
Rг=9,1Ом, Uзи=10В
КП723АМ Uси=30В,Iс=29А,
75/152
Rг=15,0 Ом, Uзи=10В
КП723Г Uси=30В,Iс=51А
247/152
Rг=4,6Ом, Uзи=5В
Входная емкость * C
пФ Uзи=0,Uси=25В,
11и
КП723А, Б, В, АМ 2500
КП723Г f=1МГц 4300
Выходная емкость * C
пФ Uзи=0,Uси=25В,
22и
КП723А, Б, В, АМ 1200
КП723Г f=1МГц 1600
Проходная емкость * C
пФ Uзи=0,Uси=25В,
12и
290
f=1МГц
Время восстановления диода t вос. обр нс di/dt= 100А/мкс
КП723А, Б, В, АМ Iпр=51А 150
КП723Г Iпр=29А 70
Заряд диода Q мкКл di/dt= 100А/мкс
КП723А, Б, В Iпр=51А 0,7
КП723АМ Iпр=29А 0,9
КП723Г Iпр=51А 0,2
КП723 (май 2010г., редакция 1.0)
2
Page 3
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП723
Предельные значения
Паpаметpы
Обозна-
чение
Ед.
изм.
А АМ Б В Г
Напряжение сток-исток Uси max В 60 60 60 50 60
Напряжение затвор-исток Uзи max В ±20 ±20 ±20 ±20 ±10
Постоянный ток стока Iс max А 50 48 50 50 50
Импульсный ток стока Iс и max А 200 160 200 200 200
Рассеиваемая мощность
Pmax Вт 150 110 150 150 150
при Ткорп=25°С
Тепловое сопротивление
Rt п-к °С / Вт 1,0 1,4 1,0 1,0 1,0
переход-корпус
Темпеpатуpа пеpехода Тпеp °С 175 175 175 175 175
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП723 (май 2010г., редакция 1.0)
3
