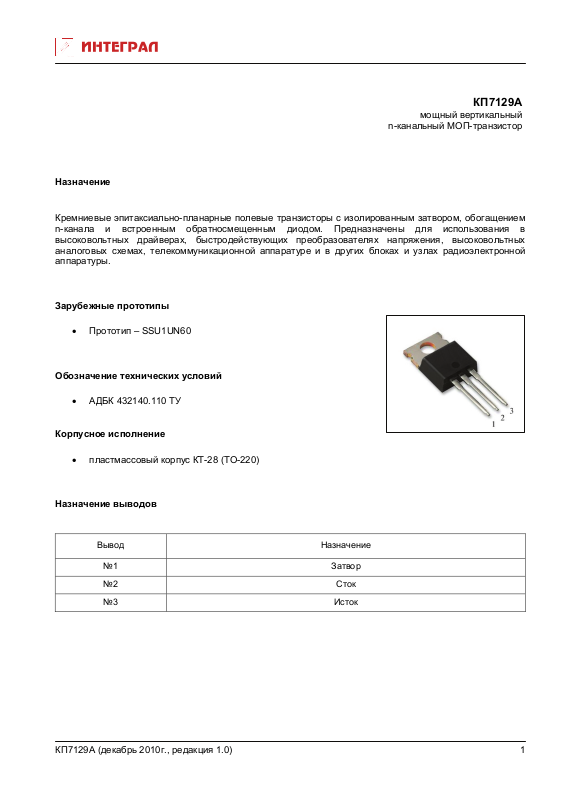

КП7129А
мощный вертикальный
n-канальный МОП-транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в
высоковольтных драйверах, быстродействующих преобразователях напряжения, высоковольтных
аналоговых схемах, телекоммуникационной аппаратуре и в других блоках и узлах радиоэлектронной
аппаратуры.
Зарубежные прототипы
• Прототип – SSU1UN60
Обозначение технических условий
• АДБК 432140.110 ТУ

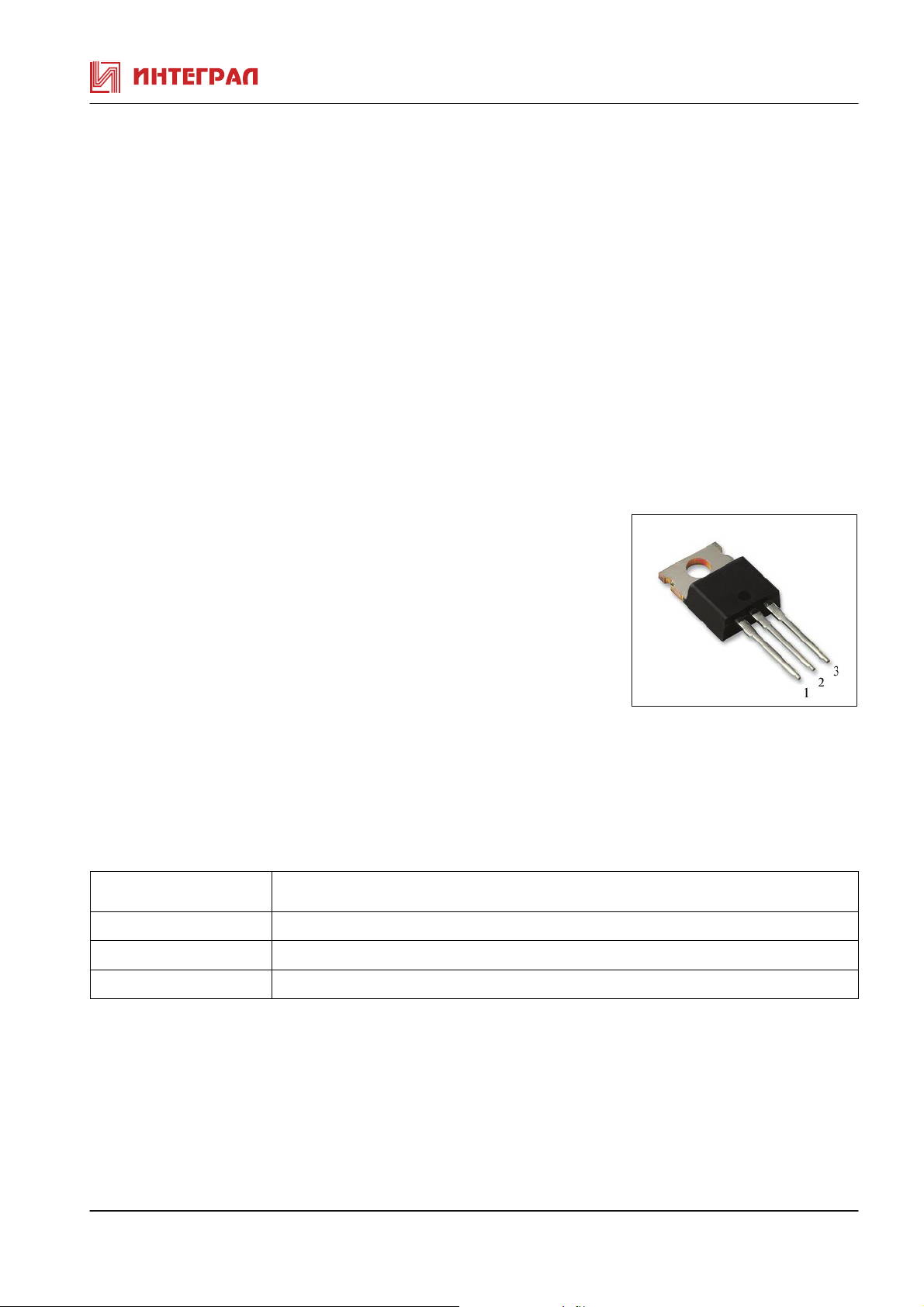

Корпусное исполнение
• пластмассовый корпус КТ-28 (ТО-220)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП7129А (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП7129А
Паpаметpы Обозначение Ед.изм.
Поpоговое напpяжение Uзи поp В Iс=250мкА,Uзи=Uси 2,0 4,0
Ток стока Iс А
Uси=18B,Uзи=10В 1,2
Сопpотивление сток-исток в
откpытом состоянии
Остаточный ток стока Iс ост мкА Uси=Uси max,Uзи=0 10
Ток утечки затвора Iз ут нА
Кpутизна ВАХ S А/B
Uси=25В,Iс=0,6А 0,6
Прямое напряжение диода Uпр В
Время включения/выключения
Тепл. сопрот. переход-корпус * Rt п-к
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
Rси отк Ом
* tвкл/ tвыкл нс
°С/Вт
пФ Uзи=0,Uси=25В, f=1МГц 280
11и
пФ Uзи=0,Uси=25В, f=1МГц
22и
пФ Uзи=0,Uси=25В, f=1МГц 15
12и
Режимы измеpения Min Max
tи ≤300мкс, Q ≥50
tи ≤300мкс, Q ≥50
Iс=0,6А,Uзи=10В
Uси=0,Uзи=±20В
tи ≤300мкс, Q ≥50
tи ≤300мкс, Q ≥50
Ic=-1,2A,Uзи=0В
tи ≤300мкс, Q ≥50,
Uси=300В,Iс=1,2А,
Rг=50 Ом,
3,13
11,5
-100 +100
1,4
80/85
40
* Справочные параметры
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП7129А
Паpаметpы Обозначение Ед.
изм.
Пpедельные
значения
Напpяжение сток-исток Uси max В 600
Напpяжение затвор-исток Uзи max В ±20
Постоянный ток стока Iс max А 1,2
Импульсный ток стока Iс и max А 4,8
Рассеиваемая мощность Pmax Вт 40
Прямой ток диода Iпр. max А 1,2
Темпеpатуpа пеpехода Тпеp °С 150
КП7129А (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
