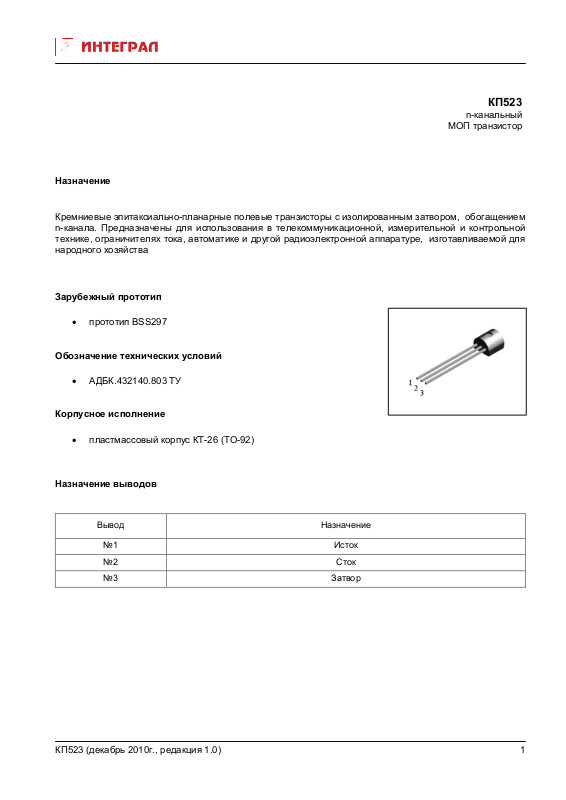

Page 1
КП523
n-канальный
МОП транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в телекоммуникационной, измерительной и контрольной
технике, ограничителях тока, автоматике и другой радиоэлектронной аппаратуре, изготавливаемой для
народного хозяйства
Зарубежный прототип
• прототип BSS297
Обозначение технических условий
• АДБК.432140.803 ТУ

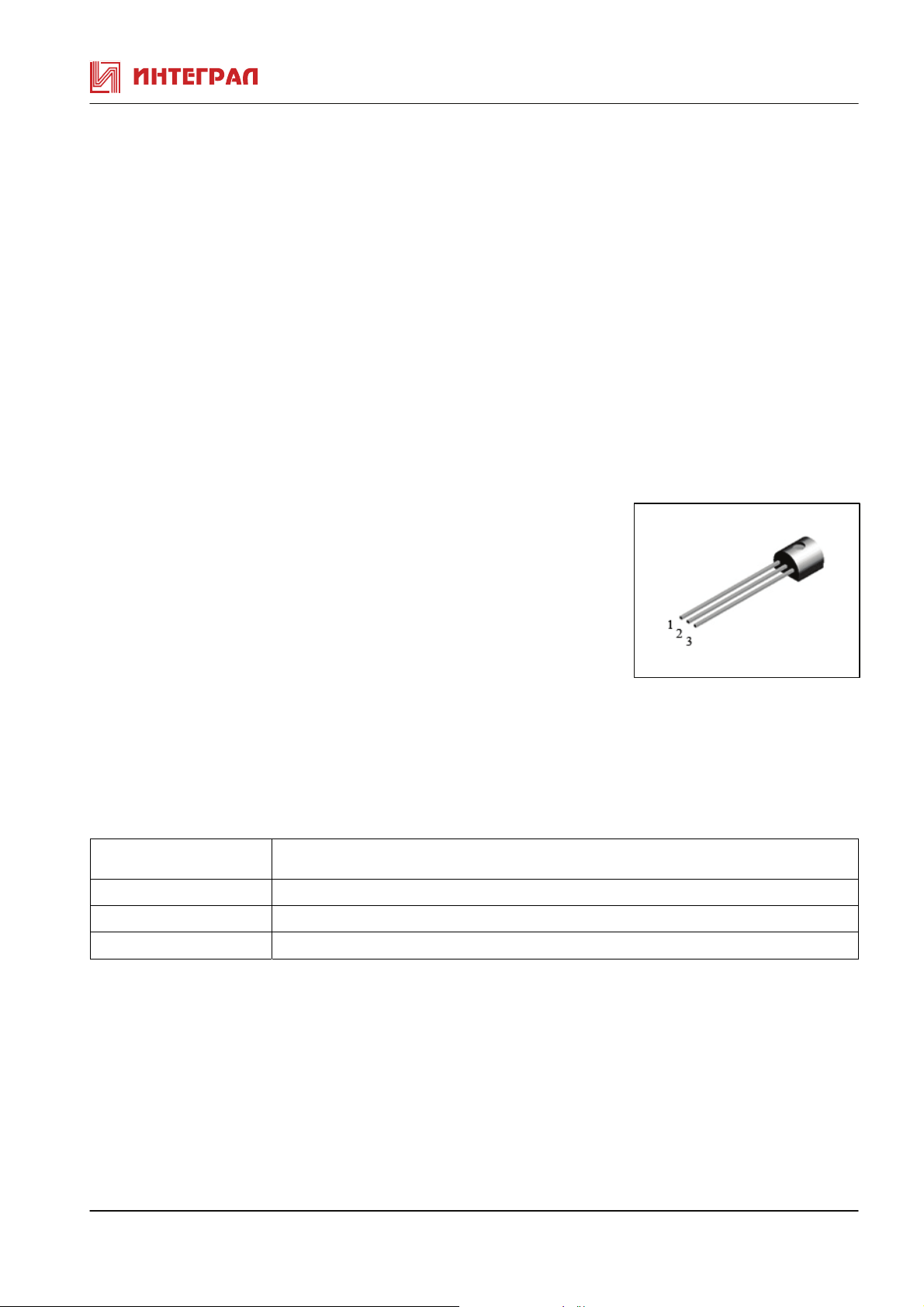

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Исток
№2 Сток
№3 Затвор
КП523 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП523
Наименование паpаметpа
Сопpотивление сток-исток
в откpытом состоянии
Остаточный ток стока Iс ост мкА Uси=200В, Uзи=0
Поpоговое напpяжение Uзи поp В Iс=1,0мА, Uси =Uзи 0,8 2,0 0,8 2,0
Крутизна характеристики *S А/В Iс=0,45А, Ucи=2,0В
Ток утечки затвора Iз ут нА
Постоянное прямое
напряжение диода
Обозн. Ед.изме
pения
Rси отк Ом Iс=0,45А, Uзи=10В
* Uпр В Iс=-0,96А, Uзи=0 - 1,1 - 1,1
Режимы
измеpения
Iс=0,45А, Uзи=4,5В
Uси=130В, Uзи=0
Iс=0,45А, Ucи=4,0В
Uзи= ±20В, Uси=0
Норма
КП523А,В КП523Б,Г
не
менее
- 2,0
- 1,0
0,5
-
-100 +100 -100 +100
не
более
3,3
0,100
-
-
не
менее
- 4,0
- 1,0
-
0,5
не
более
6,0
0,100
-
-
* Измерение параметров проводят при tи≤300мкс, Q≥50
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП501
Паpаметpы Обозначение Ед. изм Значение
Напpяжение сток-исток Uси max В 200
Напpяжение затвор-исток Uзи max В
Пиковое напряжение затвор-исток Uзи max пик В
Постоянный ток стока Iс max А 0,48
Импульсный ток стока Iс и max А 1,92
Постоянный прямой ток диода Iпр.max A 0,48
Постоянный импульсный прямой ток диода Iпр.и max A 1,92
Постоянная рассеиваемая мощность
КП523А, КП523Б
КП523В, КП523Г
Тепловое сопротивление переход-среда
КП523А, КП523Б
КП523В, КП523Г
Темпеpатуpа пеpехода Тпеp °С 150
Pmax Вт
о
Rtn-ср
С/Вт
±14
±20
1,0
0,7
125
178
КП523 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
