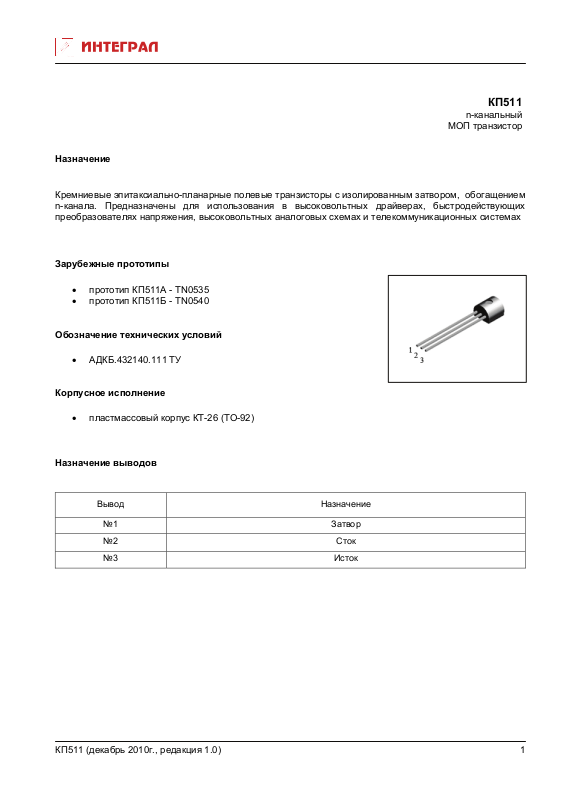

Page 1
КП511
n-канальный
МОП транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в высоковольтных драйверах, быстродействующих
преобразователях напряжения, высоковольтных аналоговых схемах и телекоммуникационных системах
Зарубежные прототипы
• прототип КП511А - TN0535
• прототип КП511Б - ТN0540
Обозначение технических условий
• АДКБ.432140.111 ТУ

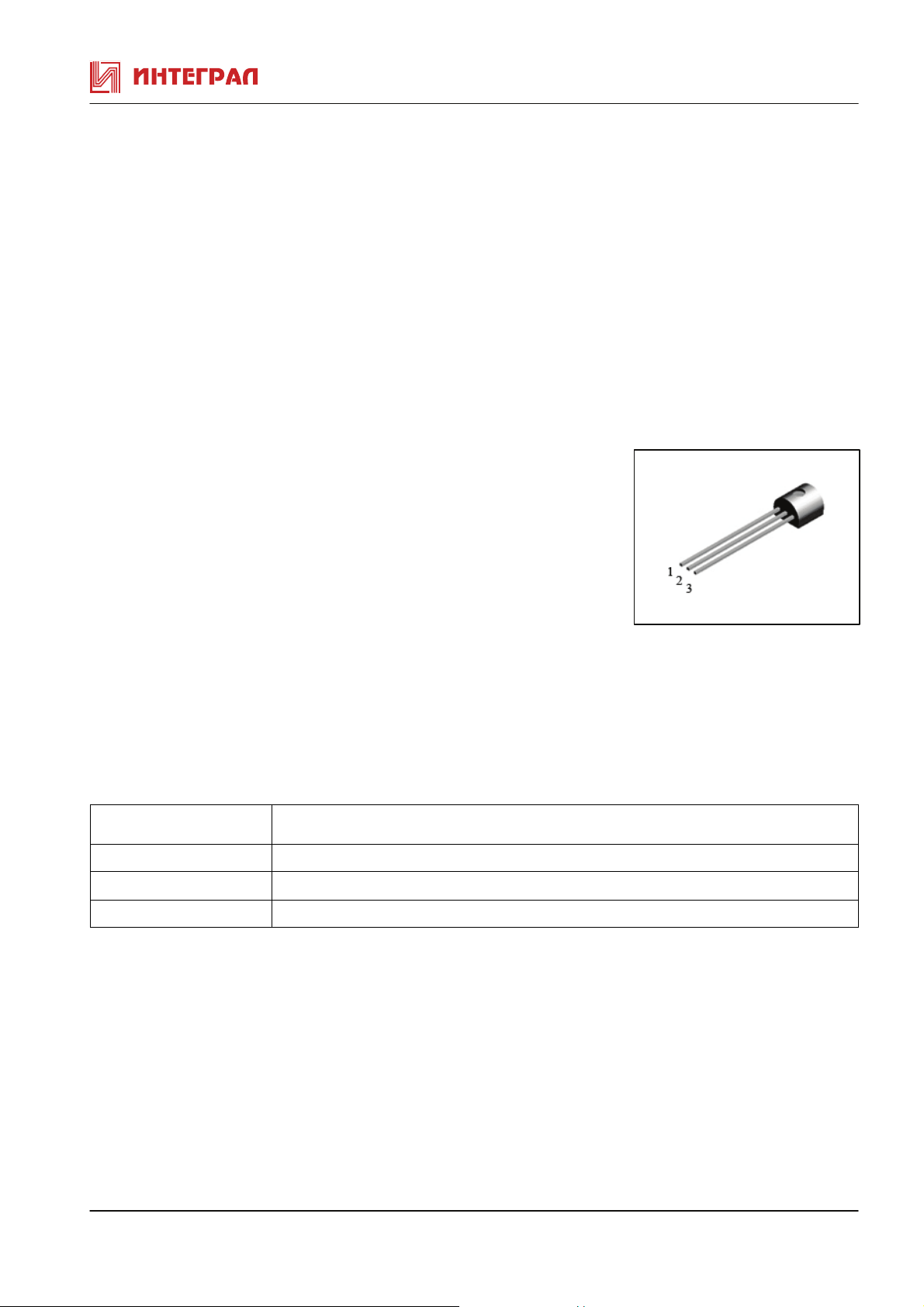

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП511 (декабрь 2010г., редакция 1.0)
1
Page 2
±
Таблица 1. Основные электрические параметры КП511
Паpаметpы Обозн. Ед.изм. Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=1мА, Uзи=Uси
0,8 2,0
tи≤300мкс. Q ≥50
Сопpотивление сток-исток в
Rси отк Ом tи≤300мкс. Q ≥50
откpытом состоянии
КП511А,Б Iс=100мА, Uзи=4,5В - 22
КП511А,Б Iс=150мА, Uзи=10В - 22
Остаточный ток стока Iс ост мкА Uси=Uси max, Uзи=0 - 10
Ток утечки затвора Iз ут нА
Uси=0, Uзи=
20В
- 100
Кpутизна ВАХ S А/B tи≤300мкс. Q ≥50
Uси =25В, Iс=100мА 0,125 -
Прямое напряжение на диоде Uпр В tи≤300мкс. Q ≥50
Uзи=0, Iс= -150мА - 1,2
Время включения * tвкл нс Iс= 250мА
Uси=25В, Rг=25 Ом
Время выключения * tвыкл нс Iс=250мА
Uси=25В, Rг=25 Ом
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В,f=1МГц - 60
11и
пФ Uзи=0,Uси=25В,f=1МГц - 15
22и
пФ Uзи=0,Uси=25В,f=1МГц - 8
12и
-
-
16
17
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП511
Паpаметpы Обозначение Ед. изм Значение
Напpяжение сток-исток
КП511А
КП511Б
Uси max В
350
400
Напpяжение затвор-исток Uзи max В ±20
Постоянный ток стока Iс max А 0,14
Импульсный ток стока Iс и max А 0,75
Рассеиваемая мощность Pmax Вт 0,75
Темпеpатуpа пеpехода Тпеp °С 150
КП511 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КП511 (декабрь 2010г., редакция 1.0)
3
