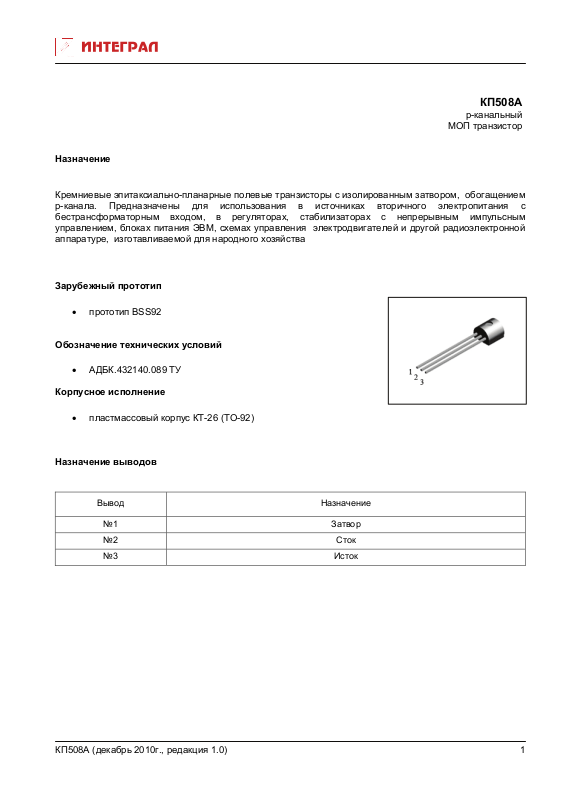

КП508А
p-канальный
МОП транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
p-канала. Предназначены для использования в источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах с непрерывным импульсным
управлением, блоках питания ЭВМ, схемах управления электродвигателей и другой радиоэлектронной
аппаратуре, изготавливаемой для народного хозяйства
Зарубежный прототип
• прототип BSS92
Обозначение технических условий
• АДБК.432140.089 ТУ

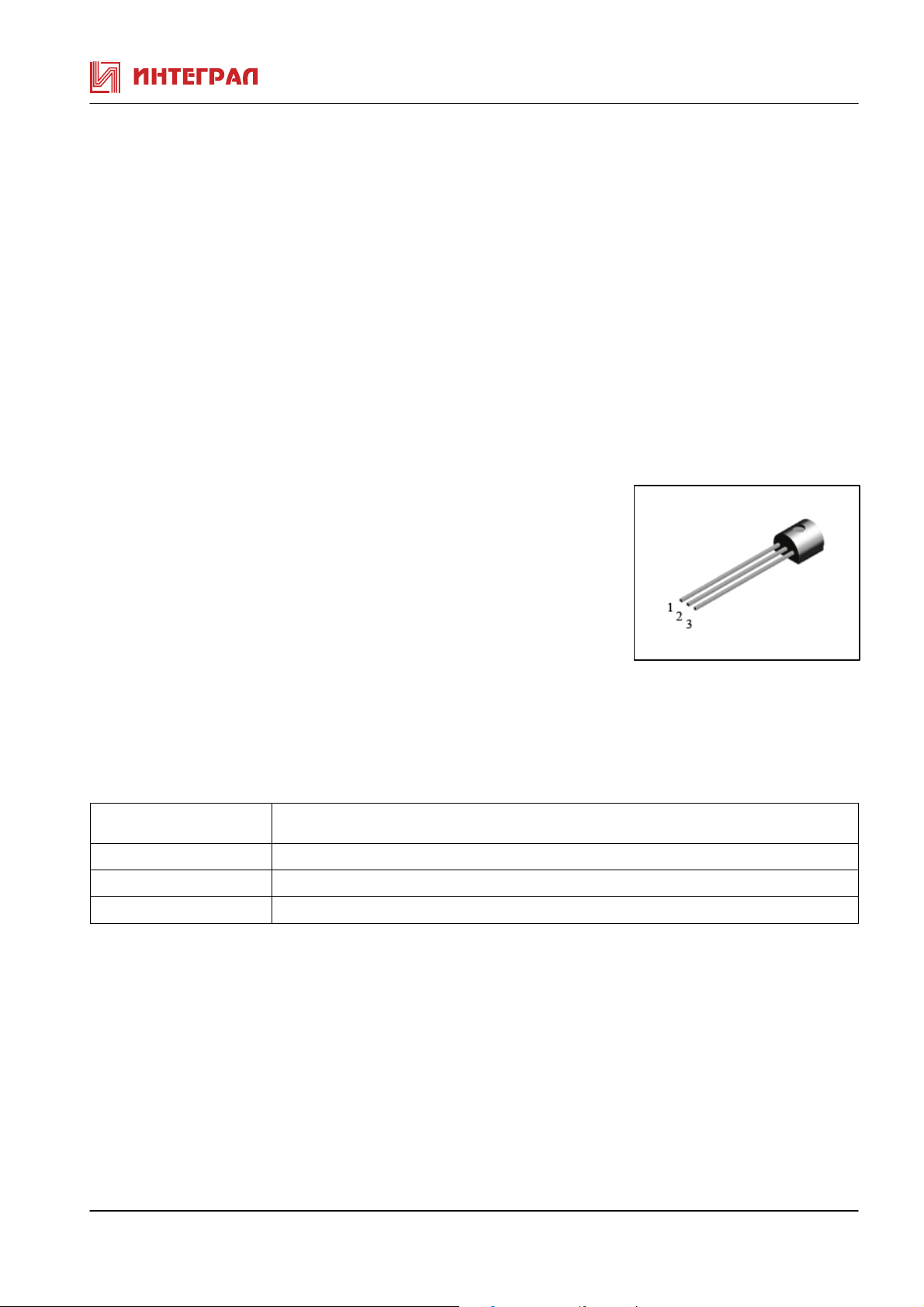

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП508А (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП508А
Паpаметpы Обозначение Ед.изм. Режимы
измеpения
Пробивное напряжение Uпроб В Uзи = 0 В,
Iс = -250 мкА
Сопpотивление сток-исток
в откpытом состоянии *
Поpоговое напpяжение Uзи поp В Uзи = Uси,
Кpутизна характеристики * S А/B
Остаточный ток стока Iс ост мкА
Ток утечки затвора Iз ут нА Uзи= 20В
Время задержки включения tзд.вкл. нс Uси =-30 В,
Время задержки выключения tзд.выкл. нс 33
Время нарастания tнр нс 40
Время спада tсп нс 55
Входная емкость Cвх пФ
Выходная емкость Cвых пФ 30
Пpоходная емкость Cпрох пФ 15
Rси отк Ом Uзи = -10 В,
Iс = -0,15 А
Iс = -1,0 мА
Uси ≥ -10 В,
Iс = -0,15 А
Uси = -240 В, Uзи=0
Uси = -60 В, Uзи=0
Uзи= -20В
Uзи = -10 В,
Iс = -0,25 А,
Rг =50 Ом
Uзи=0В, Uси=-25В,
f=1МГц
Min Max
-240
20
⎢-0,8⎢ ⎢-2,0⎢
0,06
⎢-1,0⎢
⎢-0,2⎢
100
-100
12
130
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП508А
Паpаметpы Обозначение Ед. изм Значение
Ток стока * Iс max А -0,15
Импульсный ток стока ** Iс имп max А -0,6
Рассеиваемая мощность Pmax Вт 1,0
Напpяжение затвор-исток Uзи max В
Темпеpатуpа пеpехода Тпеp °С
±20
-55 ÷150
Таблица 3. Параметры диода сток-исток КП508А
Паpаметpы Обозн. Ед.изм. Режимы измеpения Min Max
Прямое напряжение диода * Uси В Ic = -0,3 A, Uзи = 0 В
Постоянный ток диода Iд А
Импульсный ток диода ** Iд имп А
⎢-1,2⎢
⎢-0,15⎢
⎢-0,6⎢
* параметры импульсов: tи < 300мкс, Q > 50
** длительность импульса ограничена максимальной температурой перехода
КП508А (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
