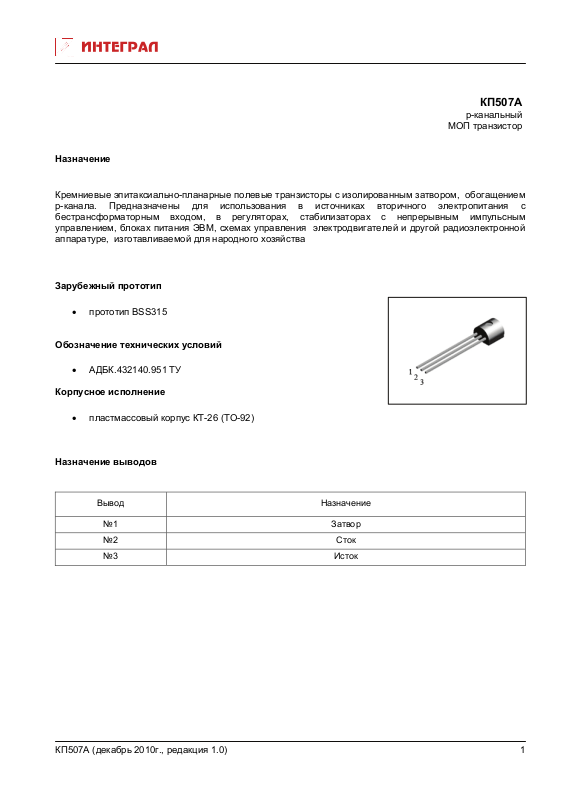

Page 1
КП507А
p-канальный
МОП транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
p-канала. Предназначены для использования в источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах с непрерывным импульсным
управлением, блоках питания ЭВМ, схемах управления электродвигателей и другой радиоэлектронной
аппаратуре, изготавливаемой для народного хозяйства
Зарубежный прототип
• прототип BSS315
Обозначение технических условий
• АДБК.432140.951 ТУ

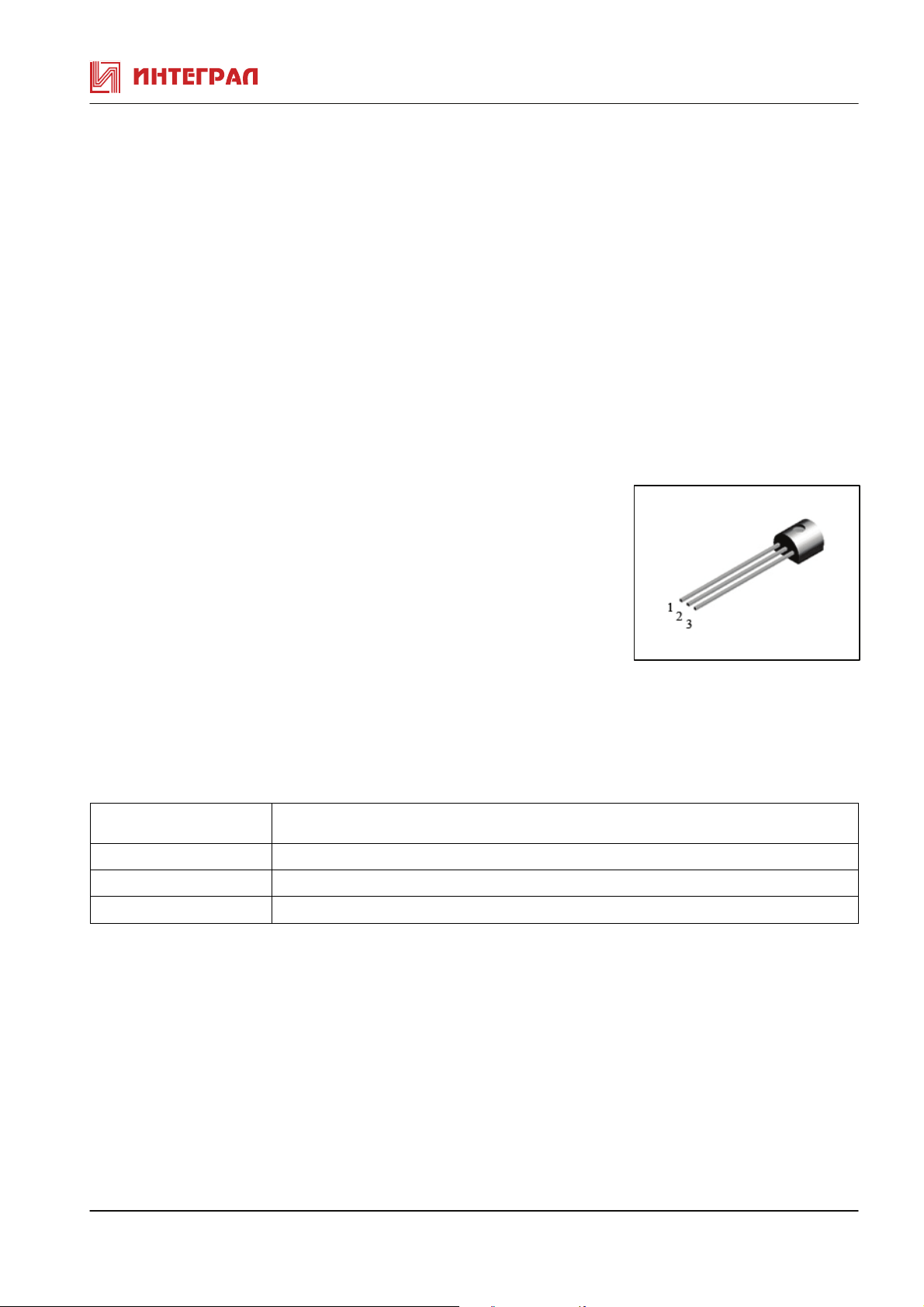

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП507А (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП507А
Паpаметpы Обозн. Ед.изм. Режимы измеpения Min Max
Пробивное напряжение Uпроб В Uзи=0В, Iс=-250мкА -50
Сопpотивление сток-исток в
Rси отк Ом Uзи=-10В, Iс=-1,1А 0,8
откpы-том состоянии *
Поpоговое напpяжение Uзи поp В Uзи=Uси, Iс=1,0мА -0,8 2,0
Кpутизна характеристики * S А/B
Uси≥2,0В, Iс=1,1А
0,25
Остаточный ток стока Iс ост мкА Uси=-50В, Uзи=0 -1,0
Ток утечки затвора Iз ут нА Uзи= 20В
Uзи= -20В
Входная емкость C
пФ Uзи=0В, Uси=-25В, f=1МГц 400
вх
100
-100
Выходная емкость Cвых пФ 230
Пpоходная емкость Cпрох пФ 130
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП507А
Паpаметpы Обозначение Ед. изм Значение
Ток стока * Iс max А -1,1
Импульсный ток стока ** Iс имп max А -4,4
Рассеиваемая мощность Pmax Вт 1,0
Напpяжение затвор-исток Uзи max В
Темпеpатуpа пеpехода Тпеp °С
±20
-55÷150
Таблица 3. Параметры диода сток-исток КП507А
Паpаметpы Обозн. Ед.изм. Режимы измеpения Min Max
Прямое напряжение диода * Uси В Ic=2,2A, Uзи=0В -1,5
Постоянный ток диода Iд А -1,1
Импульсный ток диода ** Iд имп А -4,4
* параметры импульсов: tи < 300мкс, Q > 50
** длительность импульса ограничена максимальной температурой перехода
КП507А (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КП507А (декабрь 2010г., редакция 1.0)
3
