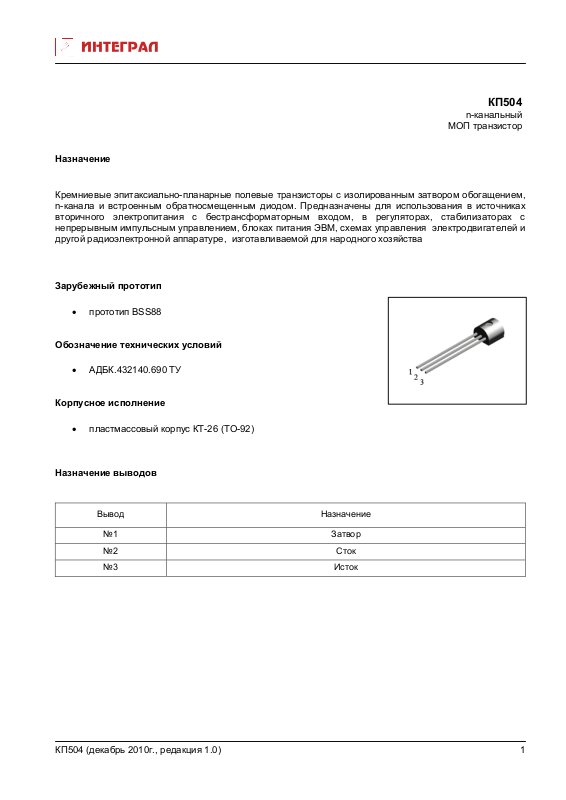

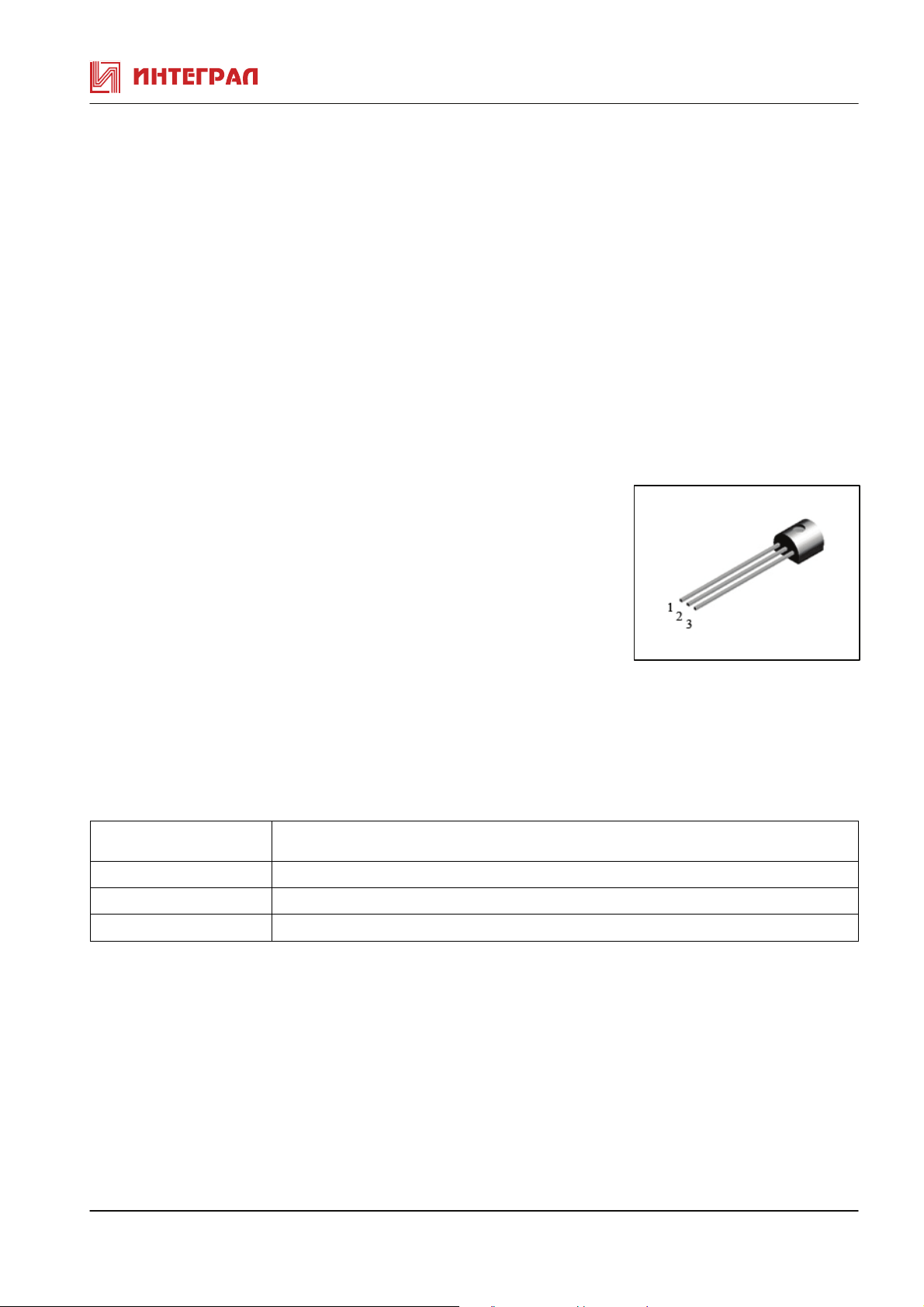

Page 1
КП504
n-канальный
МОП транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором обогащением,
n-канала и встроенным обратносмещенным диодом. Предназначены для использования в источниках
вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах с
непрерывным импульсным управлением, блоках питания ЭВМ, схемах управления электродвигателей и
другой радиоэлектронной аппаратуре, изготавливаемой для народного хозяйства
Зарубежный прототип
• прототип BSS88
Обозначение технических условий
• АДБК.432140.690 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП504 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП504
Паpаметpы Обознач. Ед.
Режимы измеpения Min Max
изм.
Остаточный ток стока Iс ост мкА Uси=Uси max, Uзи=0 1,0
Поpоговое напpяжение Uзи поp В Iс=1.0мА, Uзи=Uси 0,6 1,2
Ток утечки затвора Iз ут нА
Постоянное прямое напряжение диода
КП504А, В, Г, Д
Uпр
В
КП504Б, Е
Uси=0, Uзи= ±20В
Uзи=0, Iс=-0,5А
tи<300мкс. Q=50
-
⎮100⎮
1,3
1,8
Кpутизна характеристики S А/B Uси =5,0В, Iс=0,25А
tи<300мкс. Q =50
Сопpотивление сток-исток в откpытом
состоянии
КП504А,Б,В, Д, Е
Сопpотивление сток-исток в откpытом
состоянии
КП504Г
Rси отк Ом Iс=0,25А, Uзи=4.5В
Iс=14мА, Uзи=1.8В
tи<300мкс. Q >50
Rси отк Ом Iс=250мА, Uзи=4.5В
Iс=14мА, Uзи=1.8В
tи<300мкс. Q >50
Время включения * tвкл нс Uзи=10В, Iс= 0,28А
0,14
8
15
10
18
23
Uси=30В, Rзи=50 Ом
tи<300мкс. Q >50
Время выключения * tвыкл нс Uзи=10В, Iс= 0,28А
95
Uси=30В, Rзи=50 Ом
tи<300мкс. Q >50
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В,f=1МГц 140
11и
пФ Uзи=0,Uси=25В,f=1МГц 30
22и
пФ Uзи=0,Uси=25В,f=1МГц 9
12и
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП504
Паpаметpы Обозначение Ед. изм Значение
Напpяжение сток-исток
КП504А, Б, Д, Е
КП504В
Uси max
В
240
200
КП504Г 250
Напpяжение затвор-исток Uзи max В
Постоянный ток стока
КП504А, Б
Iс max
mА
КП504В, Д, Е
КП504Г
±10
250
200
180
Импульсный ток стока Iс и max А 1,0
Рассеиваемая мощность
КП504А, Б
КП504В, Г, Д, Е
Pmax
Вт
1,0
0,7
Темпеpатуpа пеpехода Тпеp °С 150
КП504 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП504 (декабрь 2010г., редакция 1.0)
3
