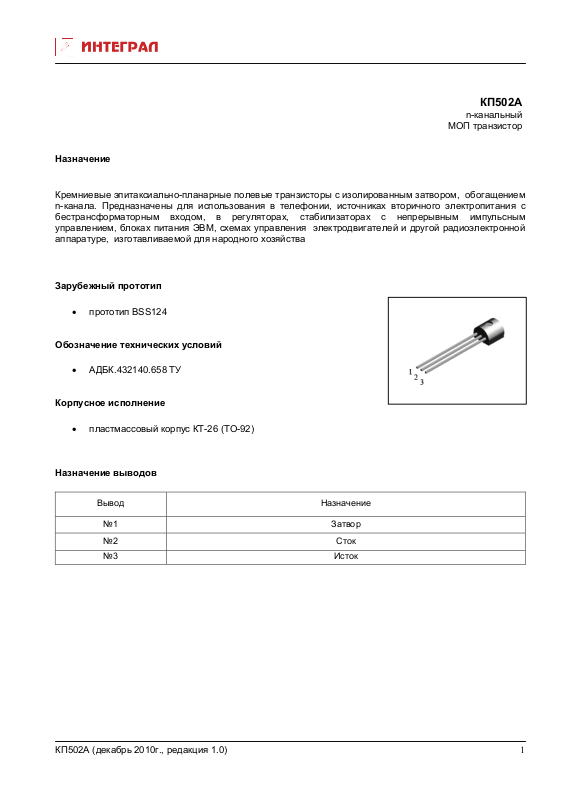

КП502А
n-канальный
МОП транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в телефонии, источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах с непрерывным импульсным
управлением, блоках питания ЭВМ, схемах управления электродвигателей и другой радиоэлектронной
аппаратуре, изготавливаемой для народного хозяйства
Зарубежный прототип
• прототип BSS124
Обозначение технических условий
• АДБК.432140.658 ТУ

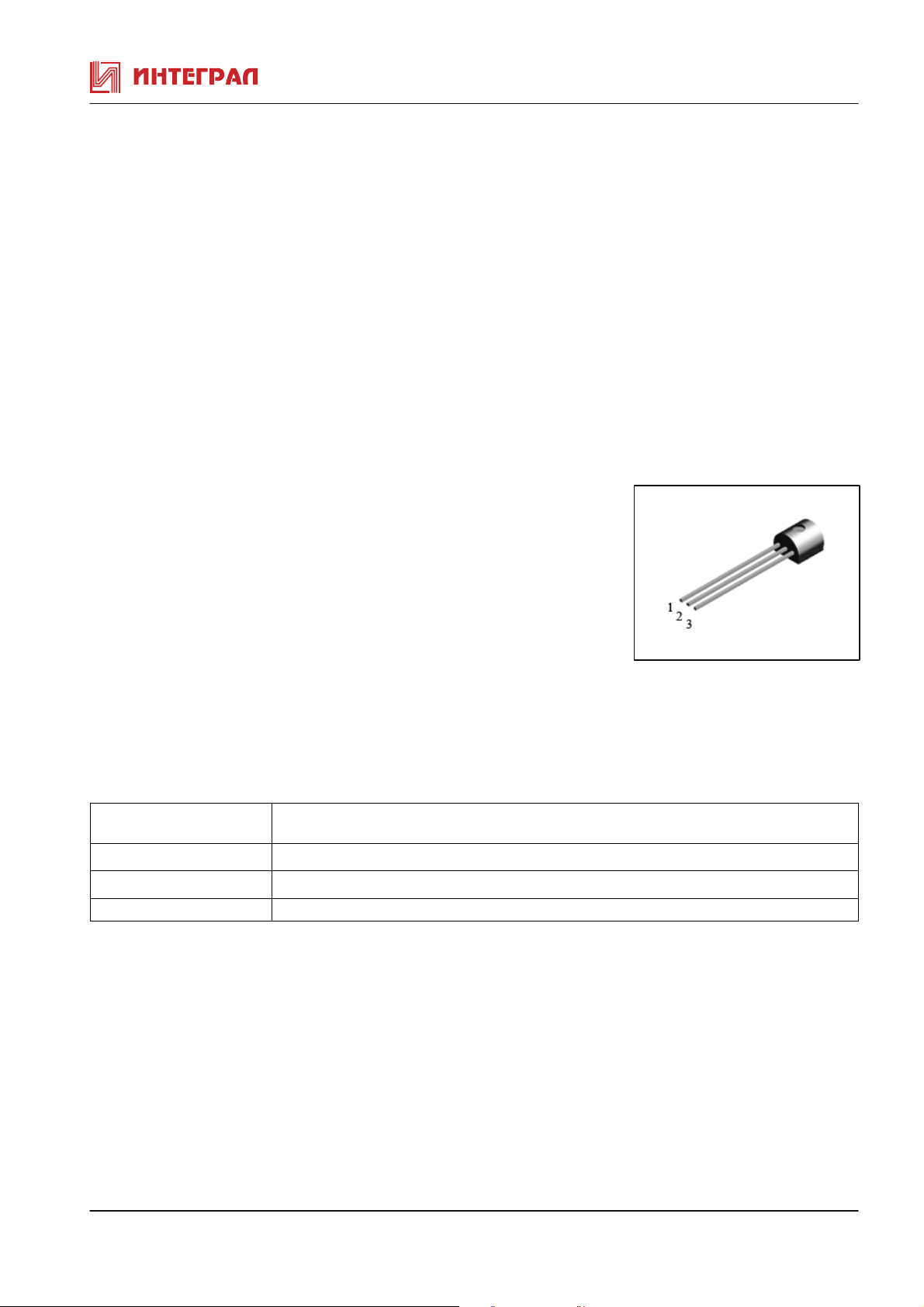

Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Сток
№3 Исток
КП502А (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП502А
Паpаметpы Обозначение Ед.изм. Режимы измеpения Min Max
Поpоговое напpяжение Uзи поp В Iс=1,0мА, Uзи=Uси 1,5 2,5
Сопpотивление сток-исток в
откpытом состоянии
Rси отк Ом Iс=120мА, Uзи=10В
tи<300мкс, Q >50
28
Остаточный ток стока Iс ост мкА Uси=400В, Uзи=0 1,0
Ток утечки затвора Iз ут нА
Uси=0, Uзи= ±20В
tи<300мкс, Q >50
Кpутизна ВАХ S А/B
Uси ≥7В, Iс=120мА
tи<300мкс, Q >50
Прямое напряжение на диоде * Uпр В Uзи=0, Iс=240мА
tи<300мкс, Q >50
Время включения * tвкл нс Uзи=10В, Iс= 210мА
Uси=30В, Rзи=50 Ом
tи<300мкс, Q >50
Время выключения * tвыкл нс Uзи=10В, Iс= 210мА
Uси=30В, Rзи=50 Ом
tи<300мкс, Q >50
Входная емкость * C
Выходная емкость * C
Пpоходная емкость * C
пФ Uзи=0,Uси=25В,f=1МГц 100
11и
пФ Uзи=0,Uси=25В,f=1МГц 15
22и
пФ Uзи=0,Uси=25В,f=1МГц 11
12и
± 100
0,1
1,3
35
70
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП502А
Паpаметpы
Обозначение Ед. изм Значение
Напpяжение сток-исток Uси max В 400
Напpяжение затвор-исток Uзи max В
±10
Постоянный ток стока Iс max А 0,12
Импульсный ток стока Iс и max А 0,48
Рассеиваемая мощность Pmax Вт 1,0
Темпеpатуpа пеpехода Тпеp °С 150
КП502А (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
КП502А (декабрь 2010г., редакция 1.0)
