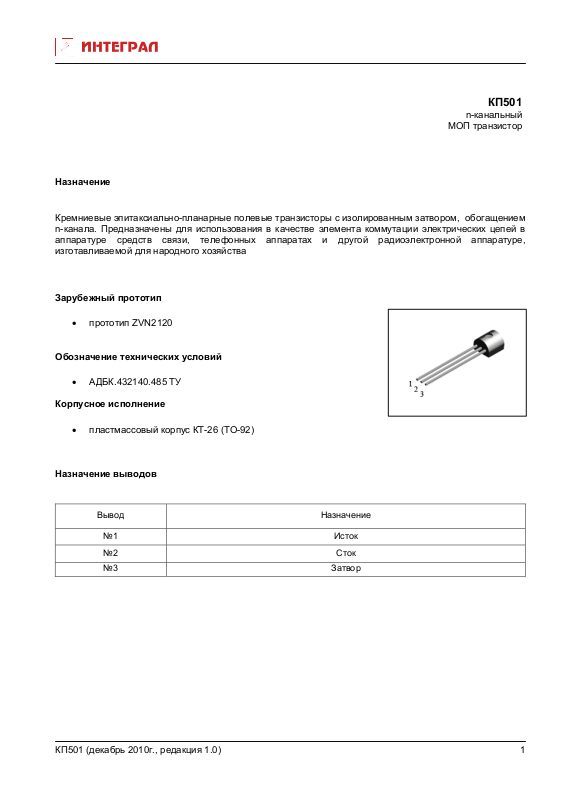

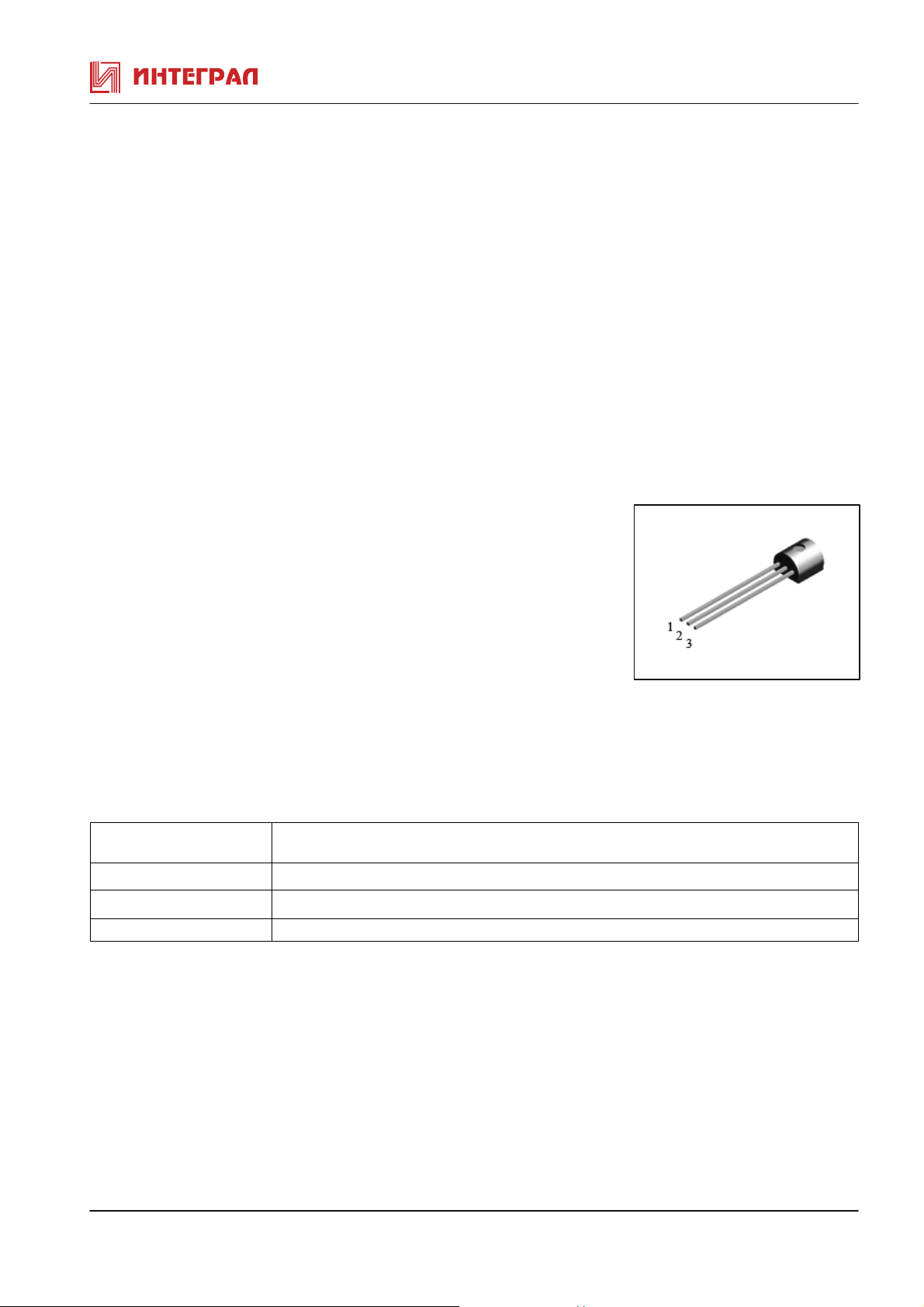

Page 1
КП501
n-канальный
МОП транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в качестве элемента коммутации электрических цепей в
аппаратуре средств связи, телефонных аппаратах и другой радиоэлектронной аппаратуре,
изготавливаемой для народного хозяйства
Зарубежный прототип
• прототип ZVN2120
Обозначение технических условий
• АДБК.432140.485 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-26 (ТО-92)
Назначение выводов
Вывод Назначение
№1 Исток
№2 Сток
№3 Затвор
КП501 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП501
Наименование паpаметpа Обозначение Ед.изм. Режимы измеpения Не
Ток стока Iст мА Uзи=10В, Uси=25В,
менее
500
Не
более
Tи=300мкс,, Q=200
Остаточный ток стока Iс ост мкА Uзи=0, Uси=Uси мах 10
Ток утечки затвора Iз ут нА
Uзи= ±20В, Uси=0
20
Сопpотивление сток-исток в
откpытом состоянии
КП501А,Б
КП501В
Rси отк
Ом
Iс=250мА, Uзи=10В
Iс=35мА, Uзи=2,5В
10
15
Поpоговое напpяжение Uзи поp В Iс=1,0мА, Uзи=Uси мах 1,0 3,0
Постоянное прямое напряжение
диода
КП501А, Б
КП501В
Uпр В
Iс=35мА, Uзи=0
-
0,875
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП501
Паpаметpы Обозначение Ед. изм Значение
Напpяжение сток-исток
КП501А
КП501Б
Uси max
В
240
200
КП501В 200
Напpяжение затвор-исток Uзи max В
±20
Постоянный ток стока Iс max А 0,18
Импульсный ток стока
КП501А
КП501Б,В
Iс и max
А
1,0
2,0
Постоянная рассеиваемая мощность Pmax Вт 0,5
Темпеpатуpа пеpехода Тпеp °С 150
КП501 (декабрь 2010г., редакция 1.0)
2
Page 3
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
прототипы не подразумевают
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
