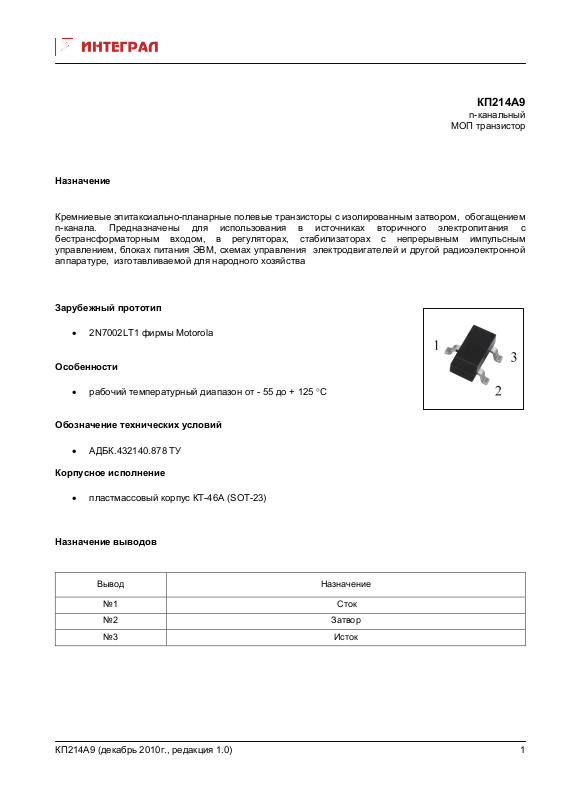

КП214А9
n-канальный
МОП транзистор
Назначение
Кремниевые эпитаксиально-планарные полевые транзисторы с изолированным затвором, обогащением
n-канала. Предназначены для использования в источниках вторичного электропитания с
бестрансформаторным входом, в регуляторах, стабилизаторах с непрерывным импульсным
управлением, блоках питания ЭВМ, схемах управления электродвигателей и другой радиоэлектронной
аппаратуре, изготавливаемой для народного хозяйства
Зарубежный прототип
• 2N7002LT1 фирмы Motorola
Особенности
• рабочий температурный диапазон от - 55 до + 125 °С
Обозначение технических условий
• АДБК.432140.878 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-46А (SOT-23)

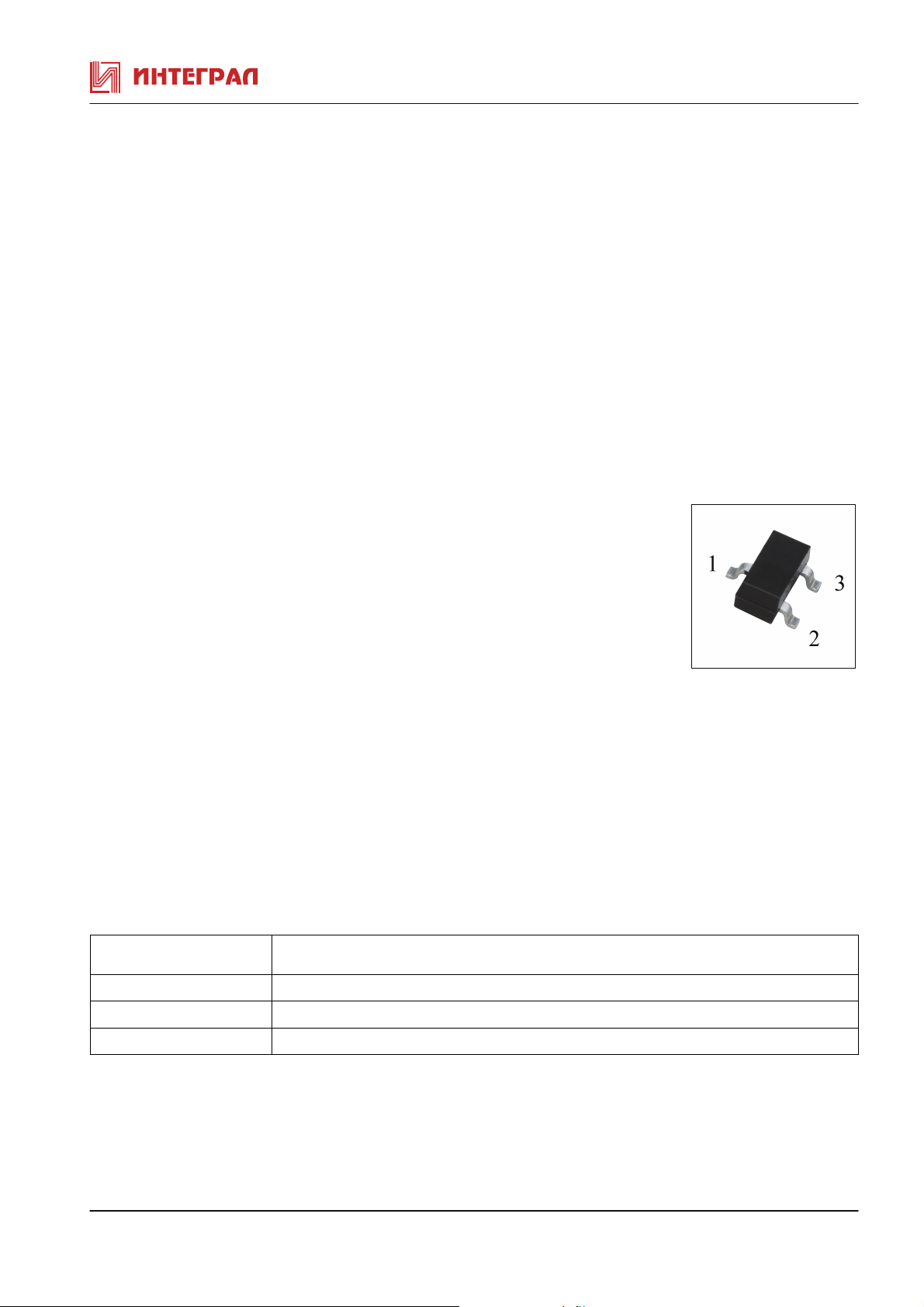

Назначение выводов
Вывод Назначение
№1 Сток
№2 Затвор
№3 Исток
КП214А9 (декабрь 2010г., редакция 1.0)
1
Page 2
Таблица 1. Основные электрические параметры КП214А9
Паpаметpы Обозначение Ед.изм. Режимы измеpения Min Max
Остаточный ток стока Iс ост мкА Uси=60В, Uзи=0 - 1,0
Ток утечки затвора Iз ут нА
Сопpотивление сток-исток в откpытом
состоянии
Кpутизна характеристики * S мА/B Uси=7.5В, Iс=0.2А 80 Поpоговое напpяжение Uзи поp В Uзи=Uси, Iс=250 мкА 1,0 2,5
Постоянное прямое напряжение диода Uпр В Uзи=0В, Iс=-115мА - -1,5
* Rси отк Ом Uзи=10В, Iс=0.5А
Uзи= ±20В, Uси=0
Uзи= 5В, Iс=0.05А
-
-
-
±100
7,5
7,5
* Измерение параметров проводят при tи≤300мкс, Q≥50
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КП214А9
Параметры Обозначение Ед. измерения Значение
Постоянный ток стока Iс max мА 115
Импульсный ток стока Iс и max мА 800
Импульсное напряжение затвор-исток Uзи и max В
Напряжение сток-исток Uси max В 60
Напpяжение затвор-исток Uзи max В
Постоянная рассеиваемая мощность Pmax Вт 0,2
Темпеpатуpа пеpехода Тпеp мах °С 150
Постоянный прямой ток диода Iпр мах мА -115
Импульсный прямой ток диода Iпр и мах мА -800
±40
±20
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
Внимание! Данная техническая спецификация является ознакомительной и не может заменить собой
учтенный экземпляр технических условий или этикетку на изделие.
ОАО “ИНТЕГРАЛ” сохраняет за собой право вносить изменения в описания технических характеристик
изделий без предварительного уведомления.
Изображения корпусов приводятся для иллюстрации. Ссылки на зарубежные
полного совпадения конструкции и/или технологии. Изделие ОАО “ИНТЕГРАЛ” чаще всего является
ближайшим или функциональным аналогом.
Контактная информация предприятия доступна на сайте:
http://www.integral.by
прототипы не подразумевают
КП214А9 (декабрь 2010г., редакция 1.0)
2
