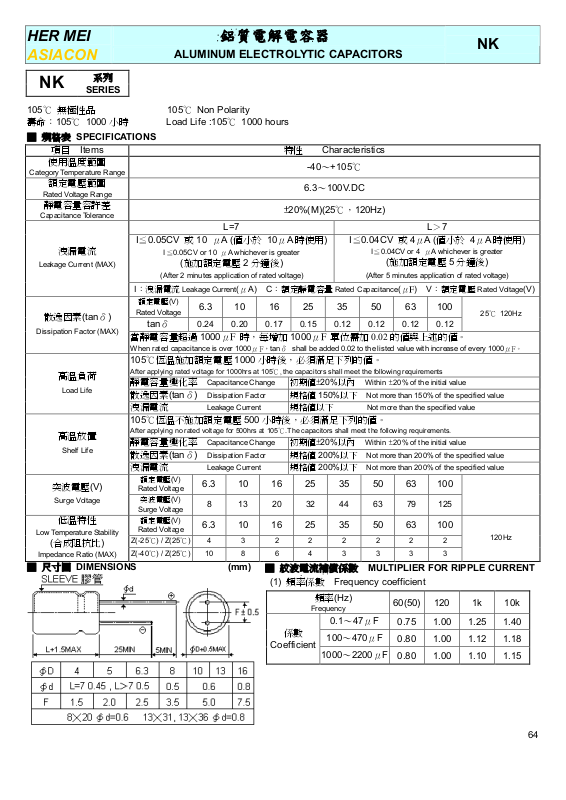

HER MEI
ASIACON
ALUMINUM ELECTROLYTIC CAPACITORS
鋁質電解電容器
系列
NK
SERIES
105℃ 無極性品 105℃ Non Polarity
壽命：105℃ 1000 小時 Load Life :105℃ 1000 hours

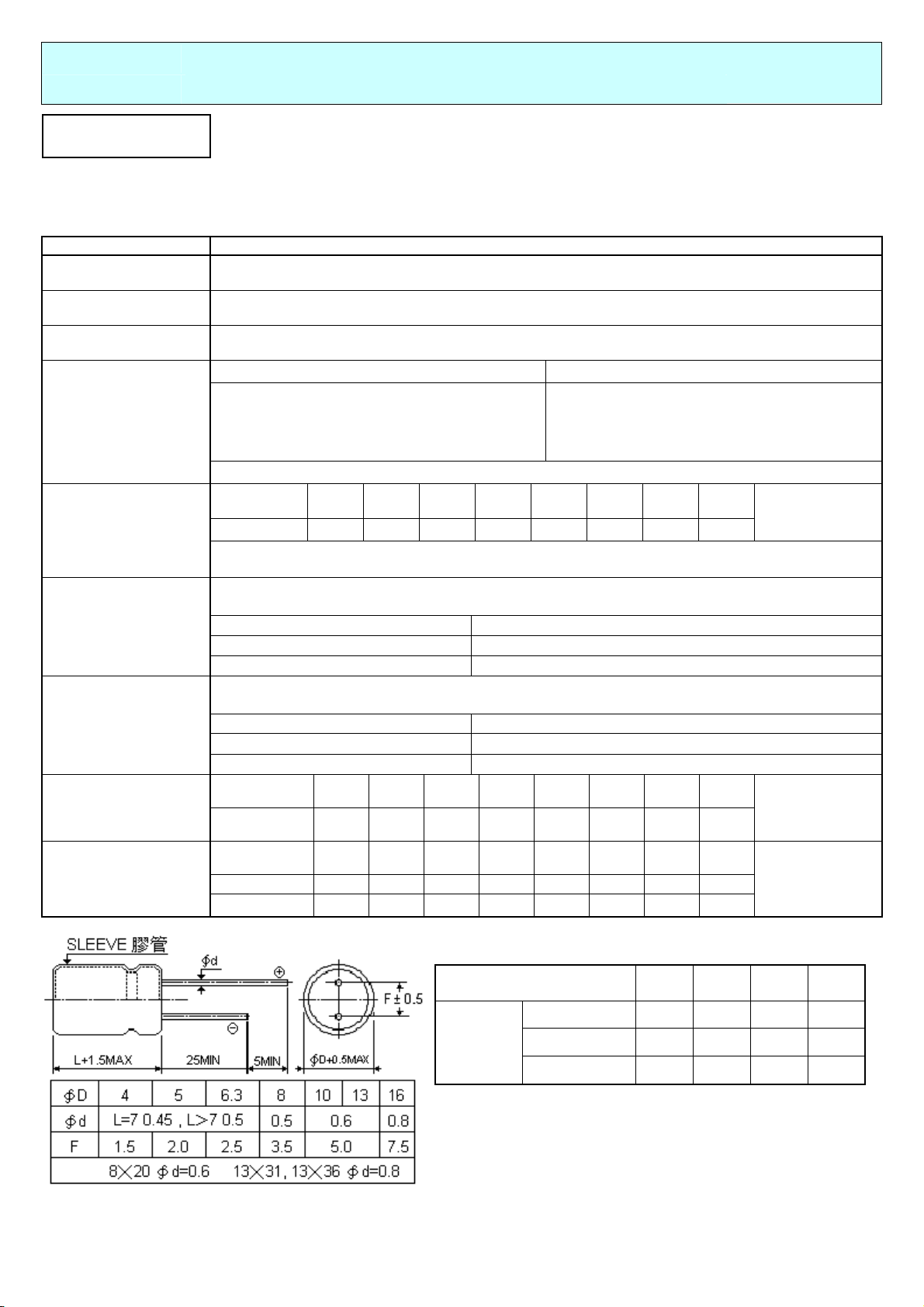

■ 規格表 SPECIFICATIONS
項目 Items 特性 Characteristics
使用溫度範圍
Category Temperature Range
額定電壓範圍
Rated Voltage Range
靜電容量容許差
Capacitance Tolerance
-40～+105℃
6.3～100V.DC
±20%(M)(25℃，120Hz)
L=7 L＞7
I≦0.05CV 或 10 μA (值小於 10μA 時使用)
洩漏電流
Leakage Current (MAX)
散逸因素(tanδ)
Dissipation Factor (MAX)
I：洩漏電流 Leakage Current(μA) C：額定靜電容量 Rated Capacitance(μF) V：額定電壓 Rated Voltage(V)
當靜電容量超過 1000μF 時，每增加 1000μF 單位需加 0.02 的值與上述的值。
When rated capacitance is over 1000μF，tanδ shall be added 0.02 to the listed value with increase of every 1000μF。
I≦0.05CV or 10 μA whichever is greater
(施加額定電壓 2 分鐘後)
(After 2 minutes application of rated voltage)
額定電壓(V)
Rated Voltage
tanδ
6.3 10 16 25 35 50 63 100
0.24 0.20 0.17 0.15 0.12 0.12 0.12 0.12
105℃恆溫施加額定電壓 1000 小時後，必須滿足下列的值。
高溫負荷
Load Life
After applying rated voltage for 1000hrs at 105℃, the capacitors shall meet the following requirements
靜電容量變化率 Capacitance Change 初期值±20%以內 W ithin ±20% of the initial value
散逸因素(tanδ) Dissipation Factor 規格值 150%以下 Not more than 150% of the specified value
洩漏電流 Leakage Current 規格值以下 Not more than the specified value
105℃恆溫不施加額定電壓 500 小時後，必須滿足下列的值。
高溫放置
Shelf Life
After applying no rated voltage for 500hrs at 105℃.The capacitors shall meet the following requirements.
靜電容量變化率 Capacitance Change 初期值±20%以內 W ithin ±20% of the initial value
散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value
洩漏電流 Leakage Current 規格值 200%以下 Not more than 200% of the specified value
突波電壓(V)
Surge Voltage
低溫特性
Low Temperature Stability
(合成阻抗比)
Impedance Ratio (MAX)
額定電壓(V)
Rated Voltage
突波電壓(V)
Surge Voltage
額定電壓(V)
Rated Voltage
Z(-25℃) / Z(25℃) 4 3 2 2 2 2 2 2
Z(-40℃) / Z(25℃) 10 8 6 4 3 3 3 3
■ 尺寸圖 DIMENSIONS (mm)
6.3 10 16 25 35 50 63 100
8 13 20 32 44 63 79 125
6.3 10 16 25 35 50 63 100
■ 紋波電流補償係數 MULTIPLIER FOR RIPPLE CURRENT
(1) 頻率係數 Frequency coefficient
頻率(Hz)
Frequency
0.1～47μF
係數
Coefficient
100～470μF
1000～2200μF
NK
I≦0.04CV 或 4μA (值小於 4μA 時使用)
I≦0.04CV or 4 μA whichever is greater
(施加額定電壓 5 分鐘後)
(After 5 minutes application of rated voltage)
25℃ 120Hz
120Hz
60(50) 120 1k 10k
0.75 1.00 1.25 1.40
0.80 1.00 1.12 1.18
0.80 1.00 1.10 1.15
64
Page 2
HER MEI
ASIACON
■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT
額定電壓
額定 WV(V.DC)
靜電容量
Cap(μF)
3.3 4╳07 14
4.7 4╳07 17 5╳07 19
10 4╳07 23 5╳07 28 6.3╳07 32
22 5╳07 35 5╳07 35 6.3╳07 47 6.3╳07 47
33 5╳07 43 6.3╳07 60 6.3╳07 60 8╳11 120
47 6.3╳07 60 6.3╳07 60 8╳11 130 8╳11 120
100 8╳11 160 8╳11 160 10╳16 230 10╳21 280
220 10╳13 260 10╳16 310 10╳21 380 13╳21 410
330 10╳16 350 10╳21 430 13╳21 480 16╳26 570
ALUMINUM ELECTROLYTIC CAPACITORS
6.3
(0J)
Size Ripple Size Ripple Size Ripple Size Ripple
鋁質電解電容器
Size ∮D╳L(mm), Ripple Current (mA r.m.s./105℃,120 Hz)
10
(1A)
16
(1C)
NK
25
(1E)
470 10╳21 470 13╳21 530 13╳26 630 16╳32 760
1000 13╳26 770 16╳32 960 16╳32 1040
2200 16╳32 1250 16╳36 1410
額定電壓
額定 WV(V.DC)
靜電容量
Cap(μF)
0.10 4╳07 3 4╳07 3 5╳11 8
0.22 4╳07 4 4╳07 4 5╳11 9
0.33 4╳07 5 4╳07 5 5╳11 10
0.47 4╳07 6 4╳07 6 6.3╳07 7
1 4╳07 9 4╳07 9 6.3╳07 10
2.2 4╳07 12 5╳07 16 5╳07 16 6.3╳11 33
3.3 5╳07 17 5╳07 19 6.3╳07 19 6.3╳11 33
4.7 5╳07 20 6.3╳07 26 6.3╳07 26 6.3╳11 33
10 6.3╳07 34 8╳11 80 8╳11 80 10╳13 80
Size Ripple Size Ripple Size Ripple Size Ripple
35
(1V)
50
(1H)
63
(1J)
100
(2A)
22 8╳11 110 10╳13 130 10╳16 130 13╳21 160
33 10╳13 140 10╳16 170 10╳21 170 13╳26 220
47 10╳16 190 10╳21 230 13╳21 230 16╳26 260
100 13╳21 310 13╳26 380 16╳26 380 16╳32 430
220 13╳26 510 16╳32 640 16╳32 640
330 16╳26 640 16╳36 810
470 16╳32 850
