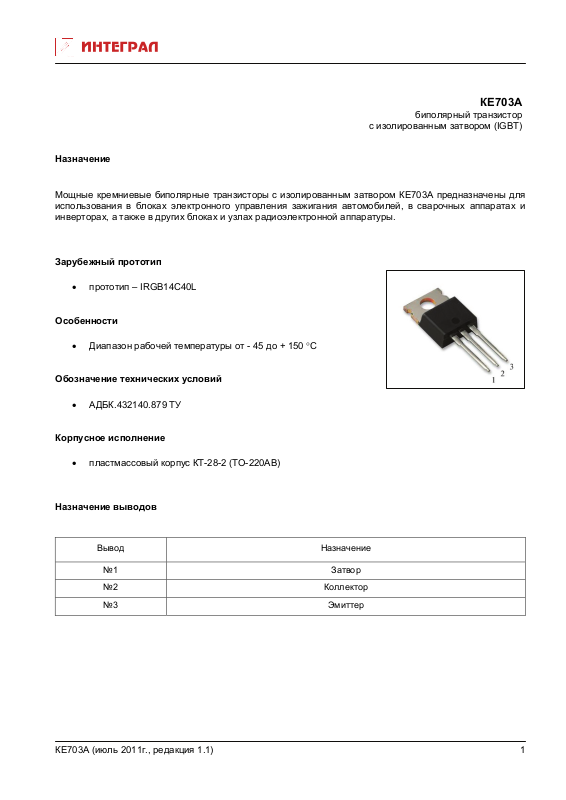

КЕ703А
биполярный транзистор
с изолированным затвором (IGBT)
Назначение
Мощные кремниевые биполярные транзисторы с изолированным затвором КЕ703A предназначены для
использования в блоках электронного управления зажигания автомобилей, в сварочных аппаратах и
инверторах, а также в других блоках и узлах радиоэлектронной аппаратуры.
Зарубежный прототип
• прототип – IRGB14C40L
Особенности
• Диапазон рабочей температуры от - 45 до
Обозначение технических условий
• АДБК.432140.879 ТУ
Корпусное исполнение
• пластмассовый корпус КТ-28-2 (ТО-220AB)
Назначение выводов
Вывод Назначение
№1 Затвор
№2 Коллектор
+ 150 °С
№3 Эмиттер
КЕ703А (июль 2011г., редакция 1.1)
1
Page 2
Таблица 1. Основные электрические параметры КЕ703А
Наименование параметра (режим измерения),
единица измерения
Буквенное
обозначение
Обратный ток коллектор-эмиттер)
= 250 В, U
(U
КЭ
= 0), мкА
ЗЭ
Пороговое напряжение , В (UКЭ = UЗЭ, IК = 1,0 мА) U
Напряжение насыщения коллектор-эмиттер1), В
= 5 А, U
(I
К
= 10 А, U
(I
К
(I
= 14 А, U
К
= 5 В)
ЗЭ
ЗЭ
ЗЭ
= 5 В)
= 5 В)
Значение
Мин. Макс.
I
-
КЭК
-
-
1,0 2,4 25±10
ЗЭ.пор
U
КЭ нас
-
-
-
25
100
25
1,3
1,55
1,7
Температура
корпуса, °С
25±10
150±5
-40±3
25±10
Крутизна характеристики1), А/В (UКЭ = 25 В, IК = 10 А) S 10 - 25±10
40 1000 25±10
Ток утечки затвора1), мкА (U
= 610 В)
ЗЭ
Обратное напряжение коллектор-эмиттер1), В
= 10 мА, R
(I
К
ЗЭ
= ∞)
Входная емкость, пФ (UЗЭ = 0, UКЭ = 25 В, f = 1 МГц) С
Выходная емкость, пФ (UЗЭ = 0, UКЭ = 25 В, f = 1 МГц) С
Проходная емкость, пФ (UЗЭ = 0, UКЭ = 25 В, f = 1 МГц) C
1)
tи ≤ 500 мкс, Q > 50.
I
З.ут
U
370 440 25±10
КЭО
1300
11Э
180
22Э
50
12Э
Таблица 2. Значения предельно допустимых электрических режимов эксплуатации КЕ703А
Наименование параметра, режим и условия измерения,
единица измерения
Максимально допустимое постоянное напряжение коллектор-эмиттер, В U
Максимально допустимое напряжение затвор-эмиттер, В U
Максимально допустимый постоянный ток коллектора, А I
Максимально допустимая постоянная рассеиваемая мощность коллектора
(Т
от минус 40 до 25 °С), Вт
кор
Максимально допустимая температура перехода, °С
Тепловое сопротивление переход-корпус, °С/Вт R
Тепловое сопротивление переход-окружающая среда, °С/Вт R
Буквенное
обозначение
370
КЭ max
±10
ЗЭ mах
20
К mах
Р
К mах
175
Т
пер mах
Υ пер-кор
Υ пер-окр
Норма
100
1,5
62,5
Максимально допустимая энергия одиночного импульса, рассеиваемая
транзистором в режиме лавинного пробоя, мДж
(Т
= 25 °С, IК = 11,5 А, L = 4,7 мГн)
кор
350
Е
as
КЕ703А (июль 2011г., редакция 1.1)
2
Page 3
V
Рисунок 1. Эквивалентная электрическая схема транзистора КЕ703А
Коллектор
Затвор
R
1
VD
2
D
1
R2
Эмиттер
R
– сопротивление 25÷50 Ом;
1
R
– сопротивление 10÷250 кОм;
2
VD
,VD2 – двухсторонний стабилитрон.
1
ОАО "ИНТЕГРАЛ", г. Минск, Республика Беларусь
