Datasheet K64WP-8 Specification

Breitband-Systeme / Fullrange Systems

Monitoring speaker for outdoor systems

Monitoring speaker for electronic devices



Kontroll-Lautsprecher im Außenbereich

Kontroll-Lautsprecher für elektronische Geräte

Anwendungsmöglichkeiten / Typical applications

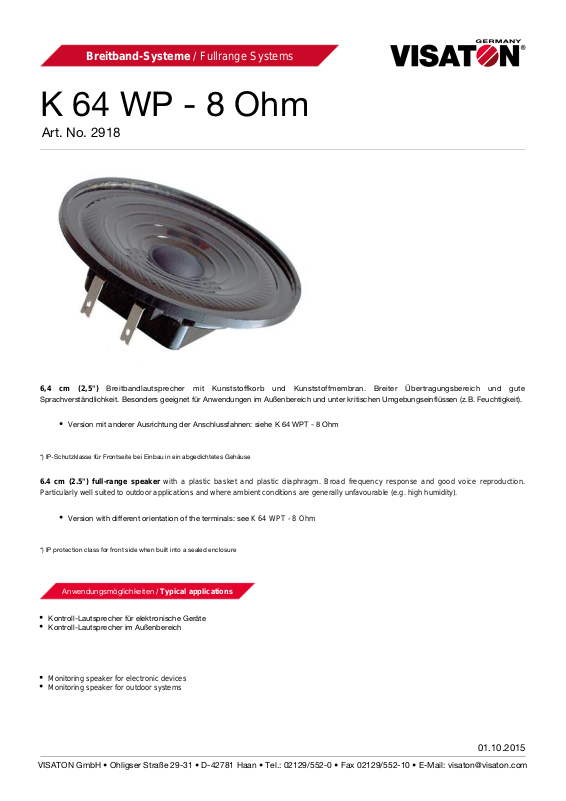

K 64 WP - 8 Ohm

Art. No. 2918

6,4 cm (2,5") Breitbandlautsprecher mit Kunststoffkorb und Kunststoffmembran. Breiter Übertragungsbereich und gute
Sprachverständlichkeit. Besonders geeignet für Anwendungen im Außenbereich und unter kritischen Umgebungseinflüssen (z.B. Feuchtigkeit).

Version mit anderer Ausrichtung der Anschlussfahnen: siehe K 64 WPT - 8 Ohm

*) IP-Schutzklasse für Frontseite bei Einbau in ein abgedichtetes Gehäuse

6.4 cm (2.5") speakerfull-range with a plastic basket and plastic diaphragm. Broad and good voice reproduction.frequency response
Particularly well suited to outdoor applications and where ambient conditions are generally unfavourable (e.g. high humidity).

Version with different orientation of the terminals: see K 64 WPT - 8 Ohm

*) IP protection class for front side when built into a sealed enclosure

VISATON GmbH • Ohligser Straße 29-31 • D-42781 Haan • Tel.: [phone] • Fax [phone] • E-Mail: [e-mail]

01.10.2015

Breitband-Systeme / Fullrange Systems

Functionally at dry heat according to EN 60068-2-2/EN 50155

Functionally at damp heat (cyclic) according to EN 60068-2-3/EN 50155

Cold storage (-40 °C) according to EN 60068-2-1/EN 50155

Functionally at cold according to EN 60068-2-1/EN 50155

Plastic: ABS (basket; UL 94: HB); Mylar (diaphraghm)

UV-resistant

Weather-resistant



Funktionstüchtig bei trockener Wärme gemäß EN 60068-2-2/ EN 50155

Funktionstüchtig bei feuchter Wärme (zyklisch) gemäß EN 60068-2-3/EN 50155

Lagerung bis -40 °C gemäß EN 60068-2-1/EN 50155

Funktionstüchtig bei Kälte gemäß EN 60068-2-1/EN 50155

Kunststoff: ABS (Korb; UL 94: HB), Mylar ( )Membran

UV-beständig

wetterfest

Eigenschaften / Attributes

01.10.2015

VISATON GmbH • Ohligser Straße 29-31 • D-42781 Haan • Tel.: [phone] • Fax [phone] • E-Mail: [e-mail]

Breitband-Systeme / Fullrange Systems

Nennbelastbarkeit

Rated power

2 W

Musikbelastbarkeit

Maximum power

3 W

Nennimpedanz Z

Nominal impedance Z

8 Ohm

Übertragungsbereich

Frequency response

200–15000Hz

Mittlerer Schalldruckpegel

Mean sound pressure level

86 dB (1W/1m)

Abstrahlwinkel (-6 dB)

Opening angle (-6 dB)

109°/4000 Hz

Grenzauslenkung

Excursion limit

+/−1,5 mm

Resonanzfrequenz fs

Resonance frequency fs

300 Hz

Magnetische Induktion

Magnetic induction

0,7 T

Magnetischer Fluss

Magnetic flux

45 µWb

Obere Polplattenhöhe

Height of front pole-plate

2 mm

Schwingspulendurchmesser

Voice coil diameter

10 mm

Wickelhöhe

Height of winding

2,5 mm

Schallwandöffnung

Cutout diameter

60 mm

Gewicht netto

Net weight

0,05 kg

Anschlüsse

Connections

2,8x0,5mm(+)
2,8x0,5mm(−)

Schutzklasse

Protective system

IP 65 *)

Temperaturbereich

Temperature range

−40 ... 80 °C

Technische Daten / Technical data

K 64 WP - 8 Ohm

Art. No. 2918
