Datasheet ITC222 Datasheet

SERVICE MANUAL DOCUMENTATION TECHNIQUE TECHNISCHE DOKUMENTATION DOCUMENTAZIONE TECNICA DOCUMENTACION TECNICA

TV

ITC222

WARNING : Before servicing this chassis please read the safety recommendations.

ATTENTION : Avant toute intervention sur ce châssis, lire les recommandations de sécurité.

ACHTUNG : Vor jedem Eingriff auf diesem Chassis, die Sicherheitsvorschriften lesen.

ATTENZIONE : Prima di intervenire sullo chassis, leggere le norme di sicurezza.

IMPORTANTE : Antes de cualquier intervención, leer las recomendaciones de seguridad.

Code : 357 388 00 - 1203 / 6M - ITC222 - Print.

No copying, translation, modification on other use authorized. All rights reserved worldwide. • Tous droits de reproduction, de traduction, d'adaptation et d'exécution réservés pour tous les pays. • Sämtliche Urheberrechte an diesen Texten und Zeichnungen stehen uns zu. Nachdrucke, Vervielfältigungen - auch auszugsweise - nur mit unserer vorherigen Zustimmung zulässig. Alle Rechte vorbehalten. • I diritti di riproduzione, di traduzione, e esecuzione sono riservati per tutti i paesi. • Derechos de reproduccion, de traduccion, de adaptacion y de ejecucion reservados para todos los paises.

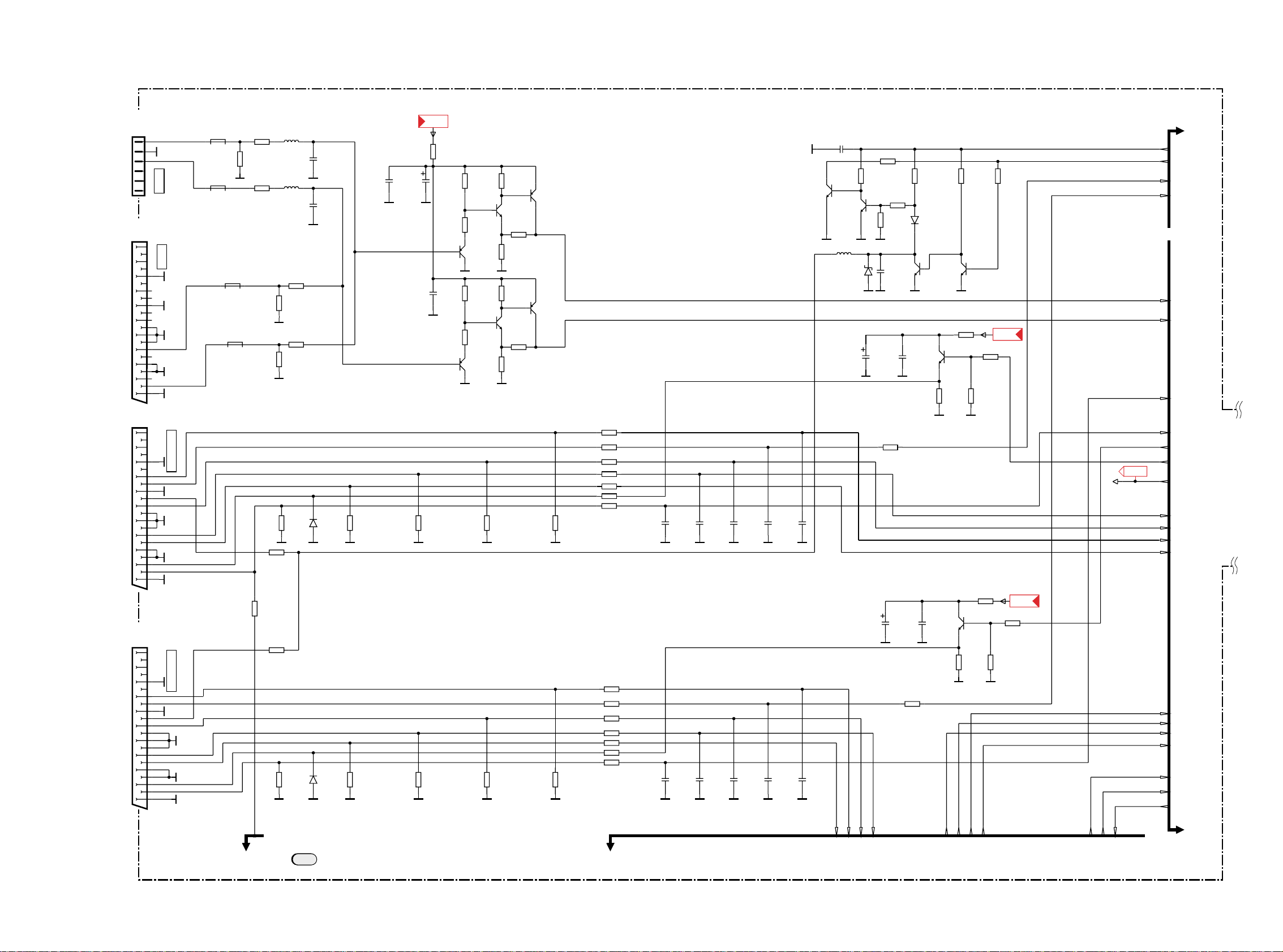

MAIN

FRANÇAIS ESPAÑOLDEUTSCHENGLISH ITALIANO

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21

NC

21

17

19

15

13

20

18

16

14 12

11

9

10

8

7

5 3

1

6 4

2

NC

AUDIO "R"

AUDIO "L"

NOTE :

... etc. identifies each

pcb module.

AUDIO "D"

AUDIO "G"

AUDIO

"BLEU"

AUDIO "G" MONO

"BLEU"

COMMUT. LENTE

"VERT"

"ROUGE"

COMMUT. RAPIDE

VIDEO

VIDEO SYNCHRO

BLINDAGE PRISE

AUDIO "R"

AUDIO "L"

AUDIO

"BLAU"

AUDIO "L" MONO

"BLAU"

AV

UMSCHALTUNG

"GRÜN"

"ROT"

AUSTASTUNG

VIDEO

VIDEO ODER

SYNCHRO

ABSCHIRMUNG DES STECKERS

AUDIO "D"

AUDIO "I"

AUDIO

"AZUL"

AUDIO "I" MONO

AZUL

"CONMUTACION

LENTA"

"VERDE"

"ROJA"

"CONMUTACION

RAPIDA"

"CONMUTACION

RAPIDA"

VIDEO

VIDEO O SINCRO

BLINDAJE

DEL ENCHUFE

AUDIO "D"

AUDIO "S"

AUDIO

"BLU"

AUDIO "S" MONO

BLU

"COMMUTAZIONE

LENTA"

"VERDE"

"ROSSO"

"COMMUTAZIONE

RAPIDA"

"COMMUTAZIONE

RAPIDA"

VIDEO

VIDEO O SINCRO

INVOLUCRO METAL-

LICO DELLA PRESA

AUDIO "L" MONO

"BLUE"

"GREEN"

AV LINK AV LINK AV LINK AV LINK AV LINK

"GREEN"

"RED"

"ROUGE" "ROT" "ROJA""ROSSO""RED"

SLOW SWITCH

FAST SWITCH

VIDEO

VIDEO VIDEO VIDEOVIDEOVIDEO

PLUG SCREEN

BOX

VIDEO OR "SYNC"

FAST SWITCH

AUDIO

"BLUE"

: OUTPUT - SORTIE - AUSGANG - USCITA - SALIDA •

: EARTH - MASSE - MASSE - MASSA - MASA

MAIN

NOTE :

... etc. repères des

platines constituant l'appareil.

MAIN

NOTA :

... etc. marcas de las

placas que constituyen el aparato.

MAIN

NOTA :

... ecc. sigla delle

piastre dell' apparecchio.

MAIN

HINWEIS :

... usw. Kennzeichnung der Platinen, aus denen das Gerät zusammengesetzt ist.

: INPUT - ENTRÉE - EINGANG - ENTRATA - ENTRADA •

Do not disconnect modules when they are energized! Repairs on power supply section are to be carried out only with isolating transformer.

Ne pas retirer les modules lorsqu' ils sont sous tension. N'effectuer les travaux de maintenance sur la partie reliée au secteur (Switch Mode) qu'au travers d'un transformateur d'isolement.

Module nicht bei eingeschaltetem Gerät entfernen! Servicearbeiten am Netzteil nur unter Verwendung eines Regeltrenntrafos durchführen.

Non scollegare le piastre quando sono alimentate! Per le riparazioni sulla sezione alimentatore, utilizzare un trasformatore isolatore.

No desconectar los módulos cuando están activados. Las reparaciones en la sección de alimentación de energía deben ser ejecutadas solamente con un transformador de separación.

Indicates critical safety components, and identical components should be used for replacement. Only then can the

operational safety be garanteed.

Le remplacement des éléments de sécurité (repérés avec le symbole ) par des composants non homologués selon la Norme CEI 65 entraine la non-conformité de l'appareil. Dans ce cas, la responsabilité du fabricant n'est plus engagée.

Wenn Sicherheitsteile (mit dem Symbol gekennzeichnet) nicht durch Original - Ersatzteile ersetzt werden, erlischt die Haftung des Herstellers.

La sostituzione dei componenti di sicurezza (evidenziati con il segno ) con componenti non omologati secondo la norma CEI 65 comporta la non conformitá dell'apparecchio. In tal caso è "esclusa la responsabilità " del costruttore.

La sustitución de elementos de seguridad (marcados con el simbolo ) por componentes no homologados segun la norma CEI 65, provoca la no conformidad del aparato. En ese caso, el fabricante cesa de ser responsable.

MEASUREMENT CONDITIONS - CONDITIONS DE MESURES - MESSBEDINGUNGEN

CONDIZIONI DI MISURA - CONDICIONES DE MEDIDAS

RECEIVER :

On UHF,input level : 1 mV, bar test pattern :

- PAL, I standard, 100% white. Via the scart socket, input level : 1 Vpp, bar test pattern : Colour, contrast and brightness at mid-position, sound at minimum.

Programme selected : PR 01. DC voltages measured between the point and earth using a digital

voltmeter.

RICEVITORE :

In UHF, livello d'entrata 1 mV, monoscopio barre :

- PAL, norma G. bianco 100%. Via SCART, livello d'entrata 1 Vpp, monoscopio barre : Colore, Contrasto, Luminositá media, Suono minimo.

Programma selezionato PR 01. Tensioni continue rilevate rispetto alla massa con un voltmetro digitale.

RECEPTEUR : En UHF, niveau d'entrée 1 mV mire de barres

- SECAM, Norm L, Blanc 100%. Par la prise Péritélévision, niveau d'entrée 1 Vcc, mire de barres . Couleur, contraste, lumière à mi-course, son minimum.

Programme affecté PR 01. Tensions continues relevées par rapport à la masse avec un

voltmètre numérique.

RECEPTOR : En UHF, nivel de entrada 1 mV, mira de barras :

- PAL, norma G, blanco 100%. Por la toma Peritelevision, nivel de entrada 1 Vpp mira de barra. Color, Contraste, luz a mitad de carrera, Sonido minimo.

Programa afectado PR 01. Tensiones continuas marcadas en relacion a la masa con un voltimetro digital.

EMPFÄNGER : Bei UHF Eingangspegel 1 mV, Farbbalken :

- PAL, Norm G, Weiss 100%. Über die Scartbuchse : Eingangspegel 1 Vss, Farbbalken : Farbe, Kontrast, Helligkeit in der Mitte des Bereichs, Ton auf Minimum.

Zugeordnetes Programm PR 01. Gleichspannungen mit einem digitalen Voltmeter zur Masse gemessen.

ITC222 First issue 12 / 03 3

BLK/

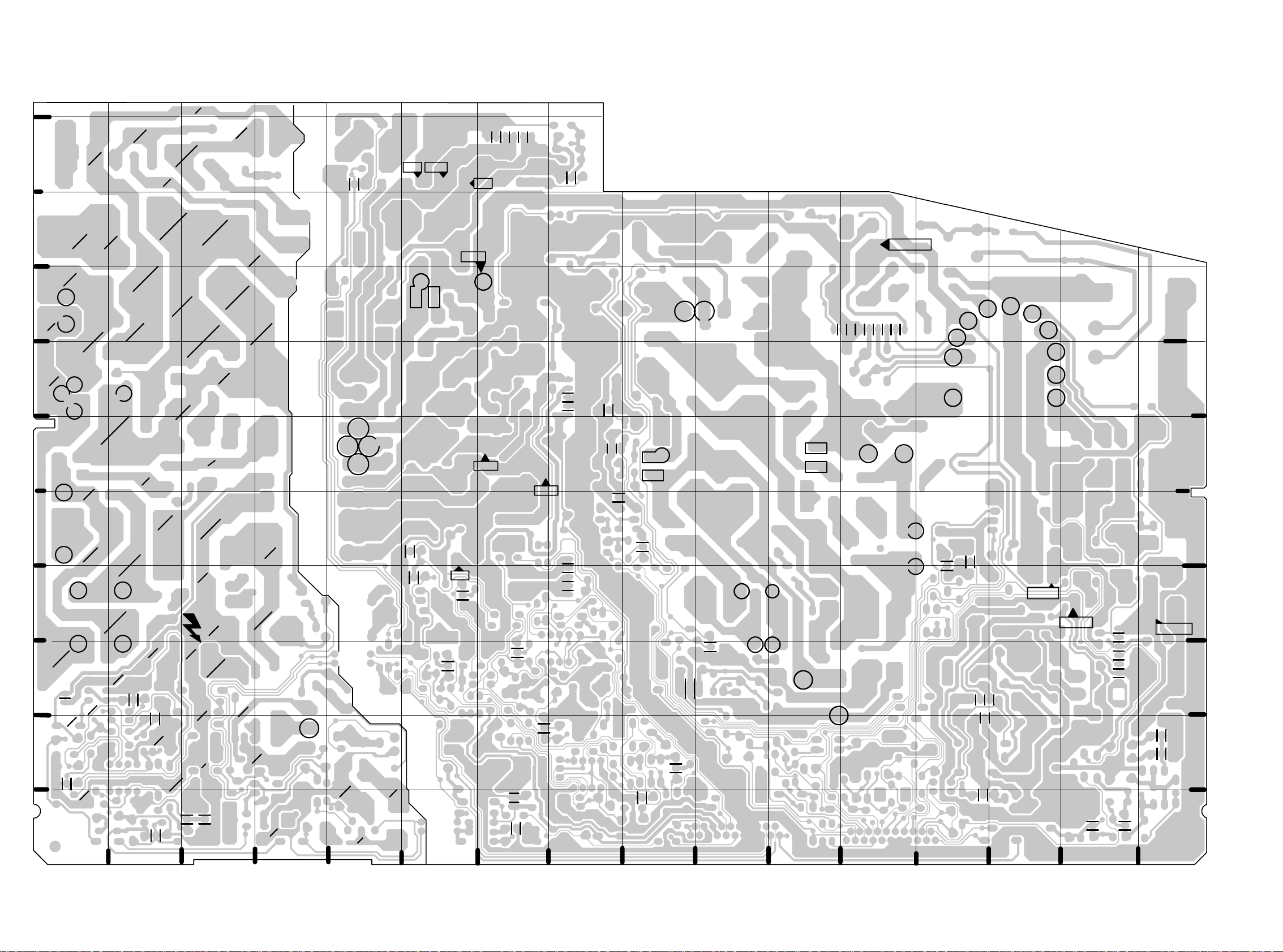

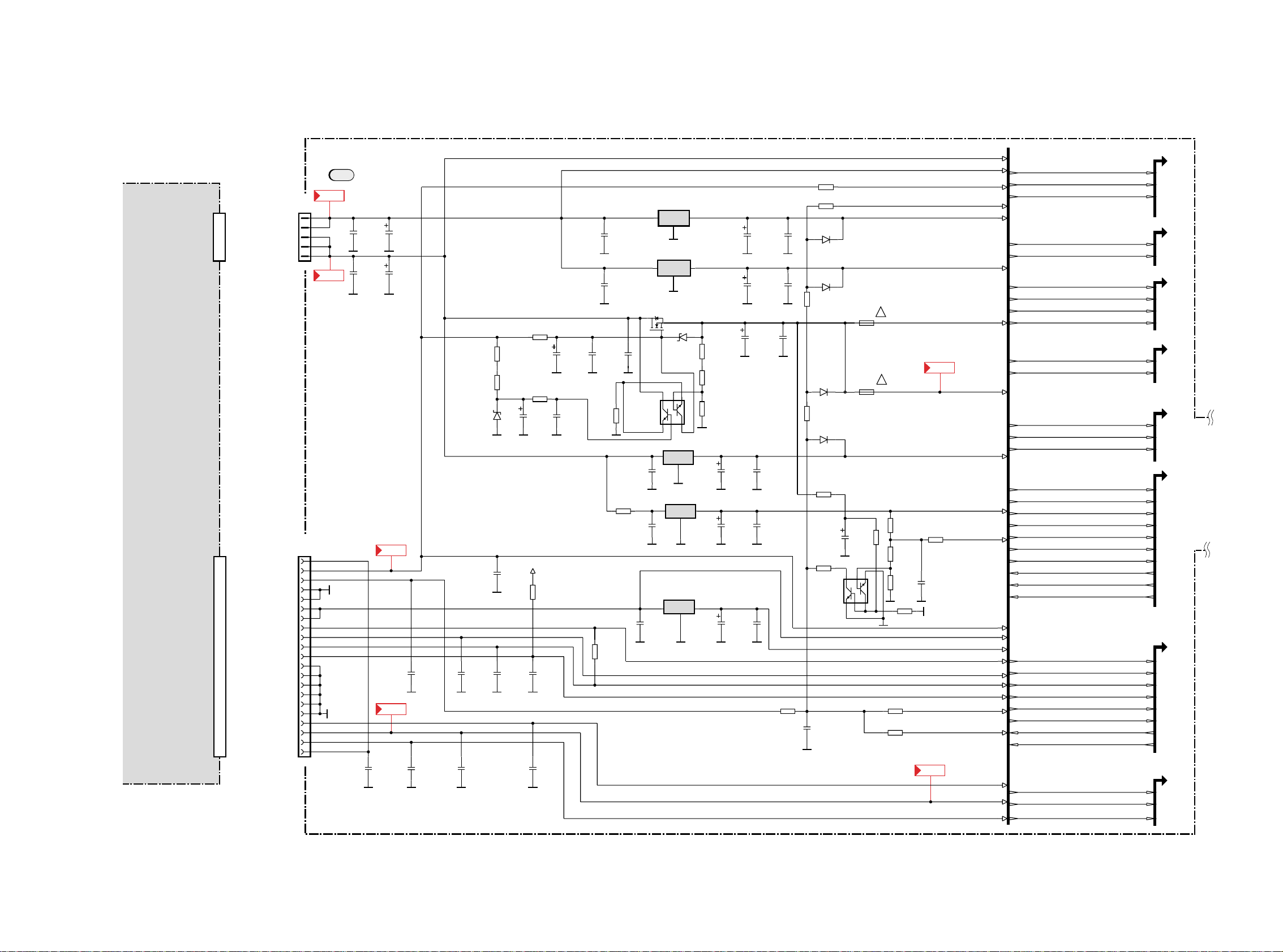

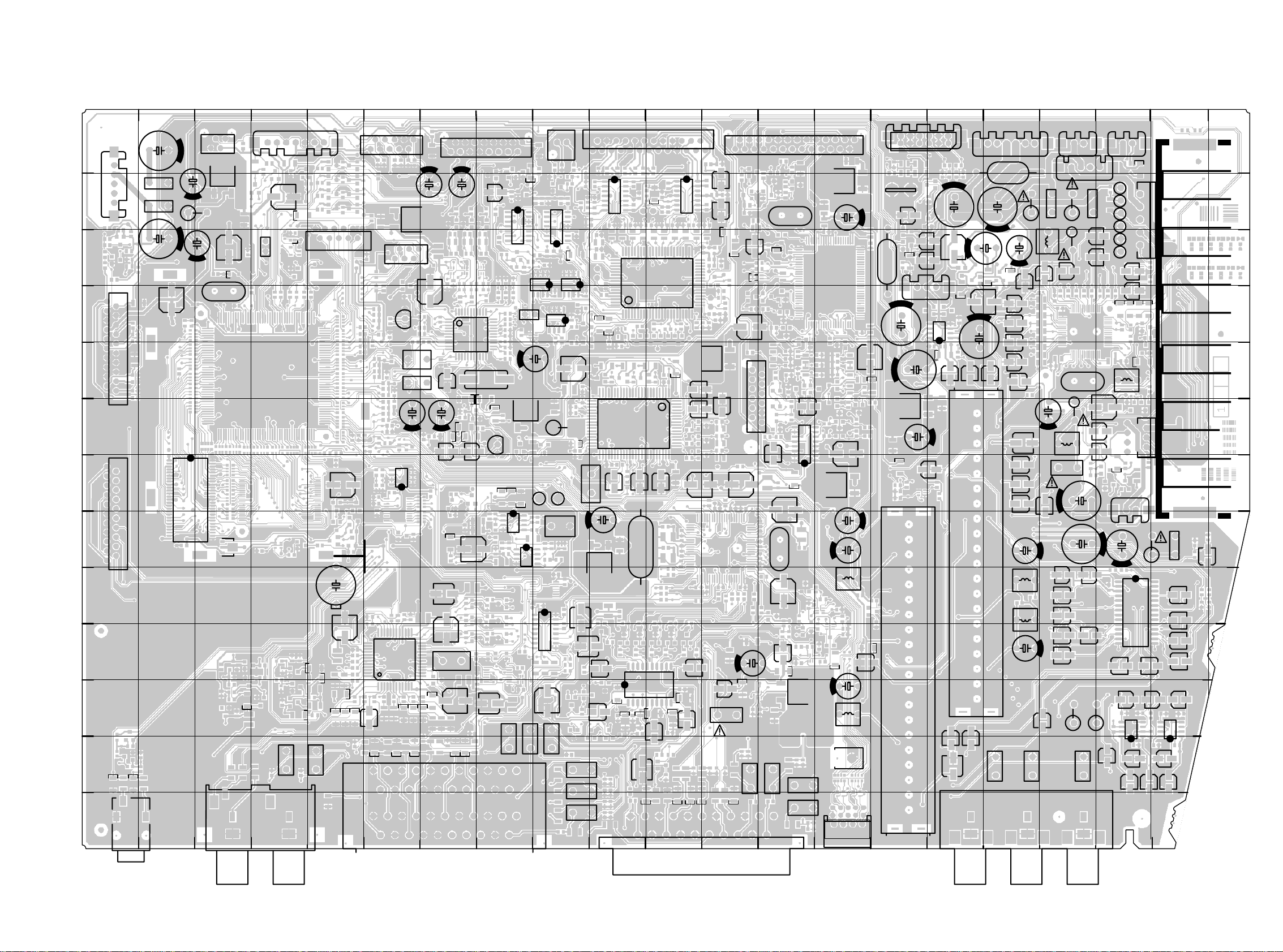

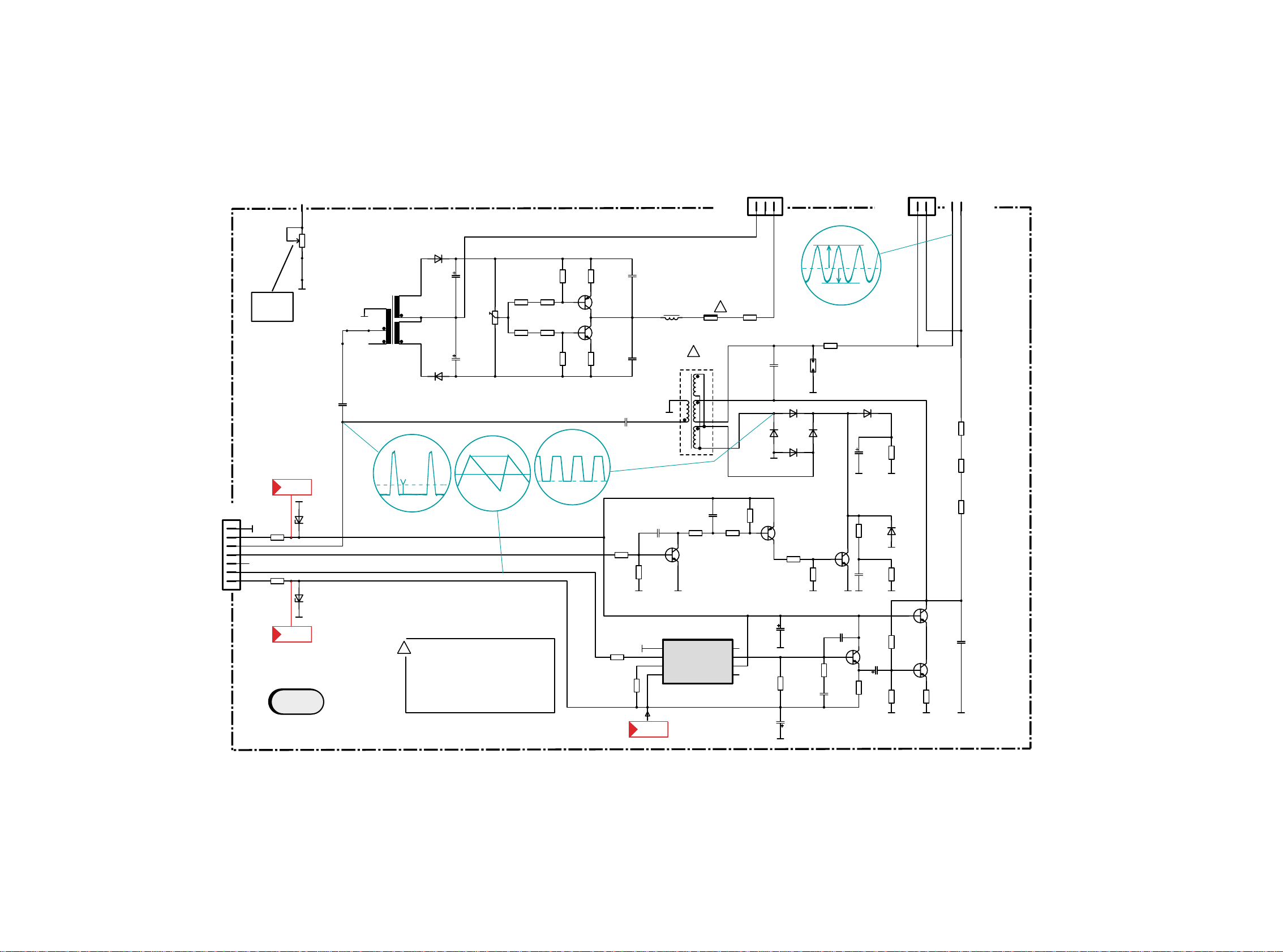

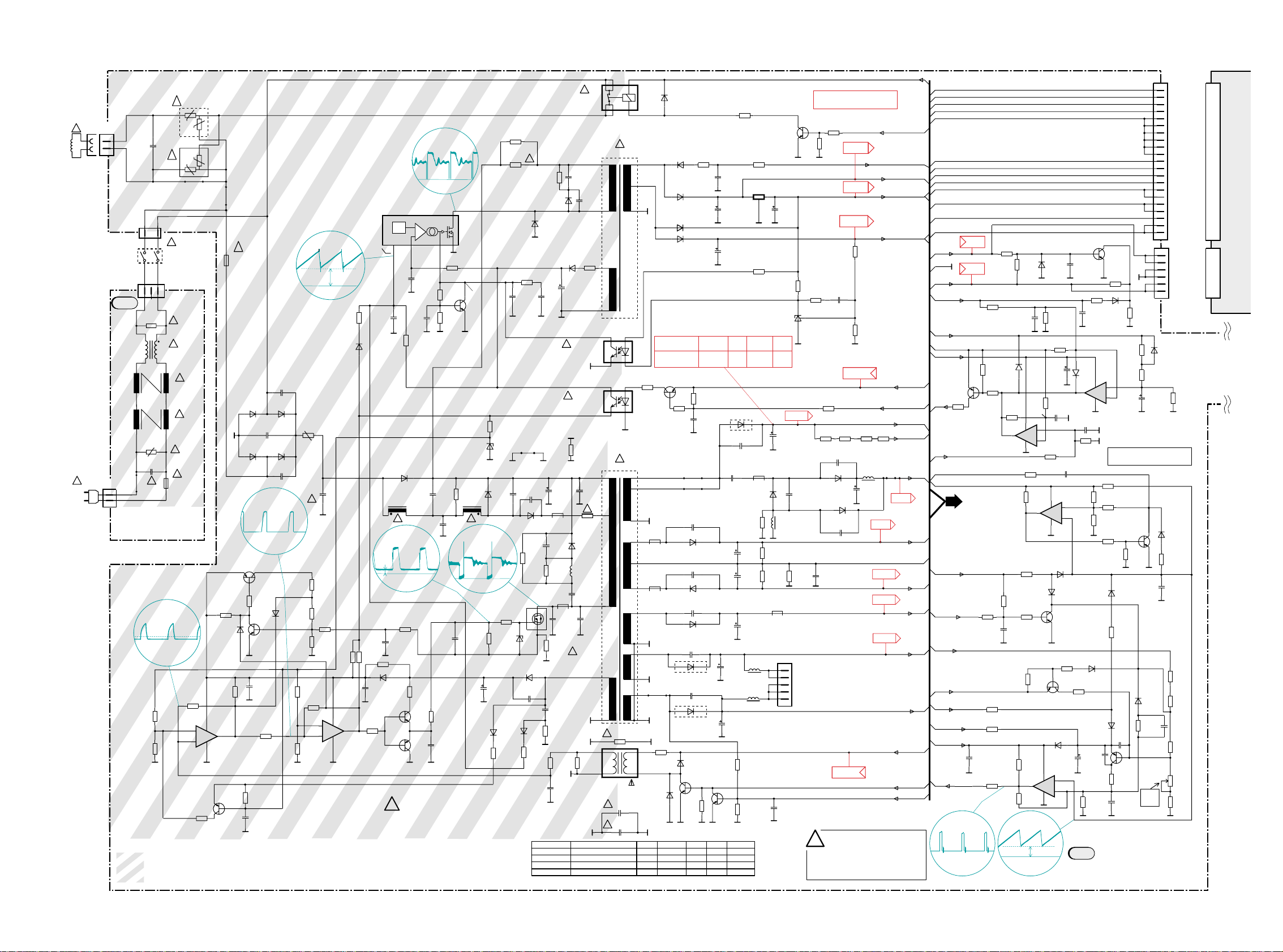

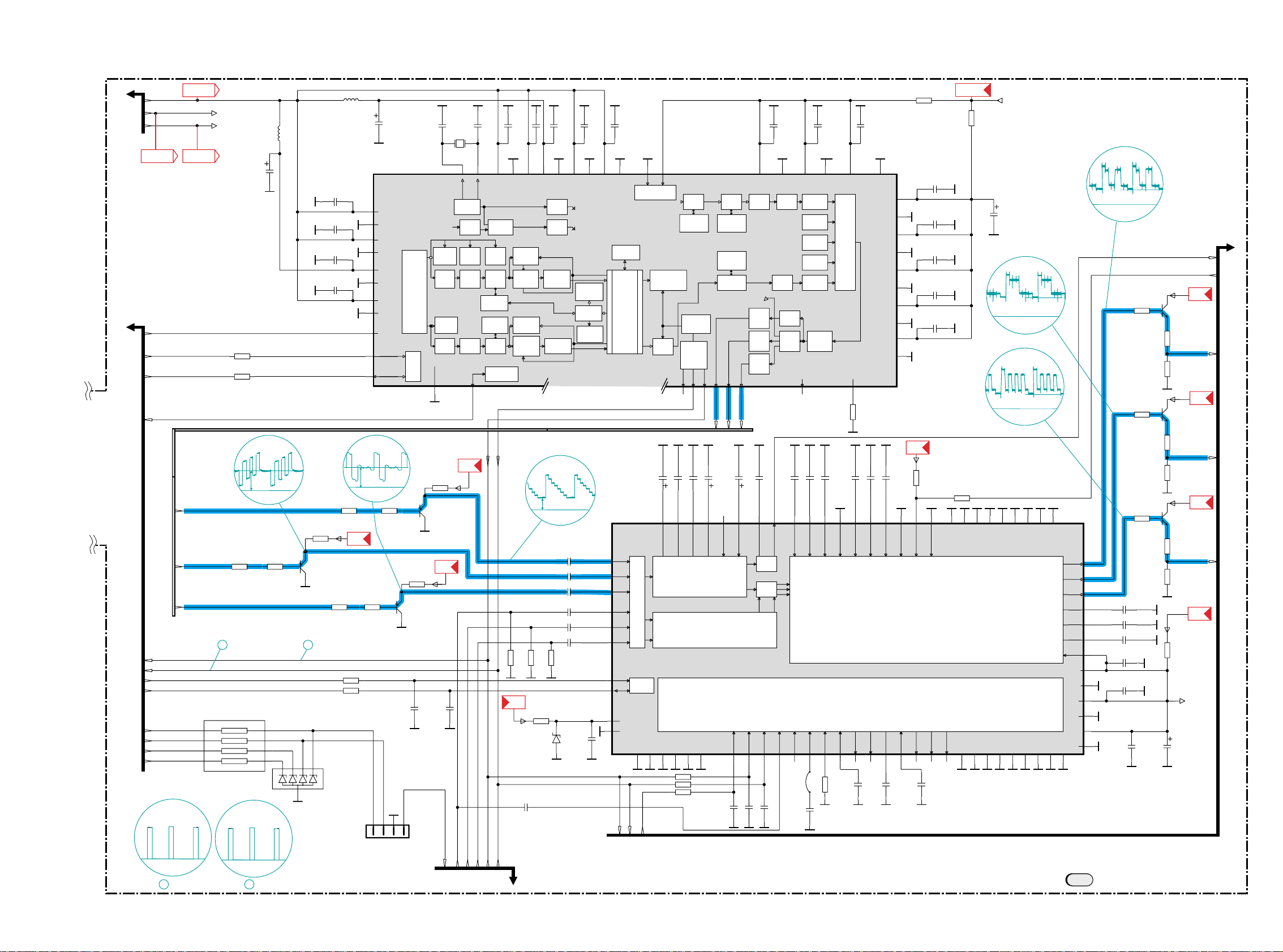

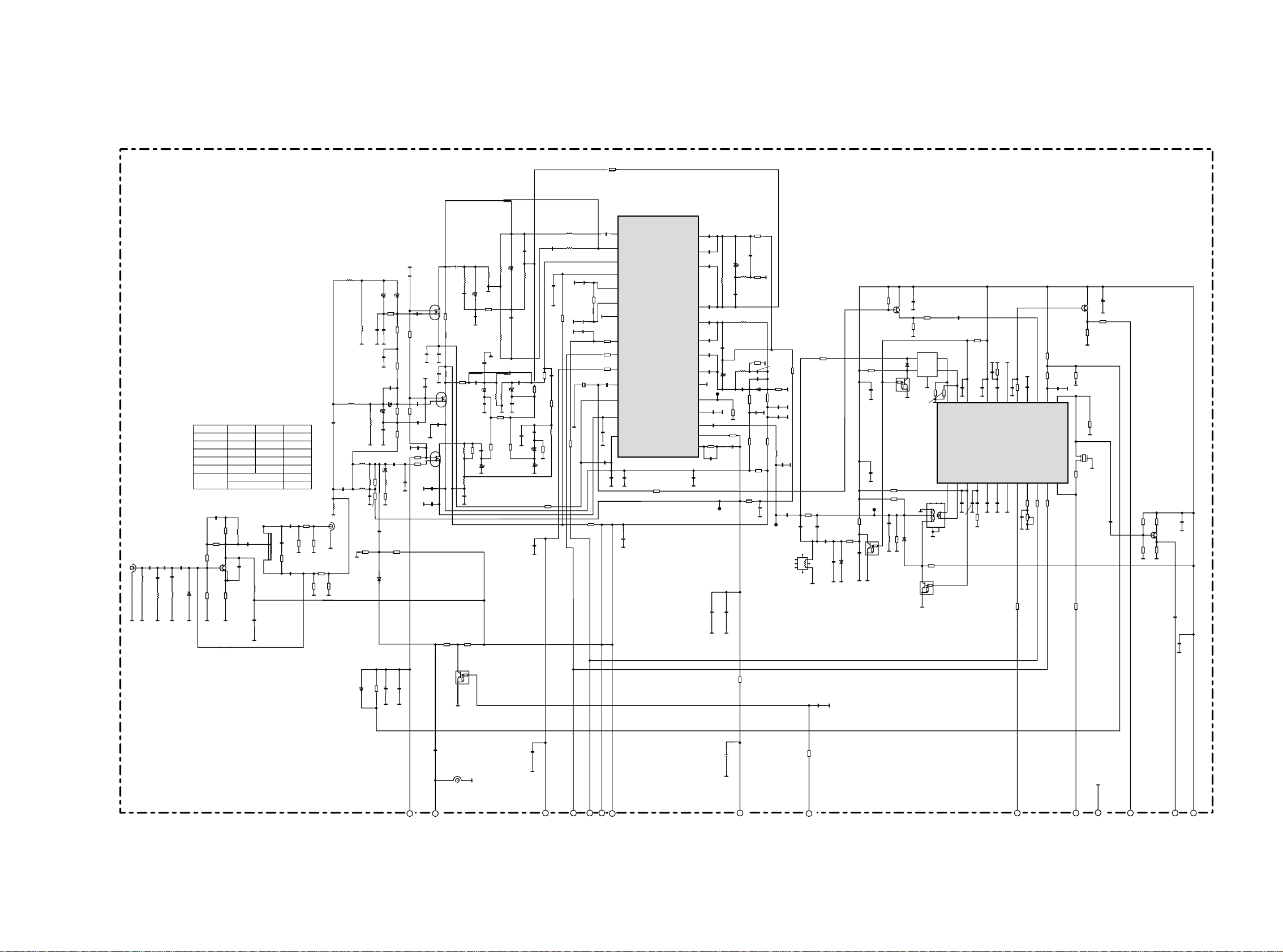

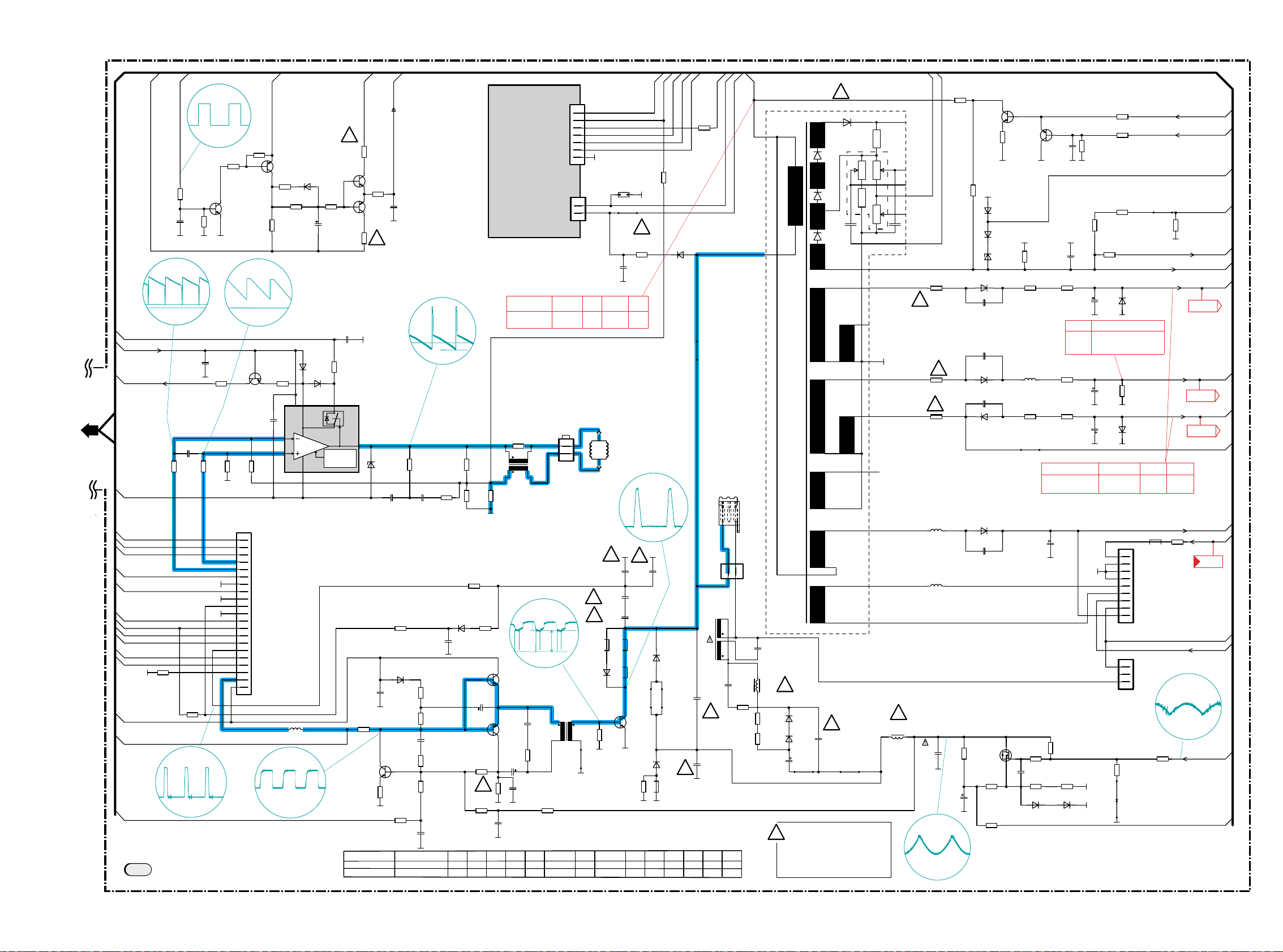

POWER / SCAN BOARD SMALL SIGNAL BOARD

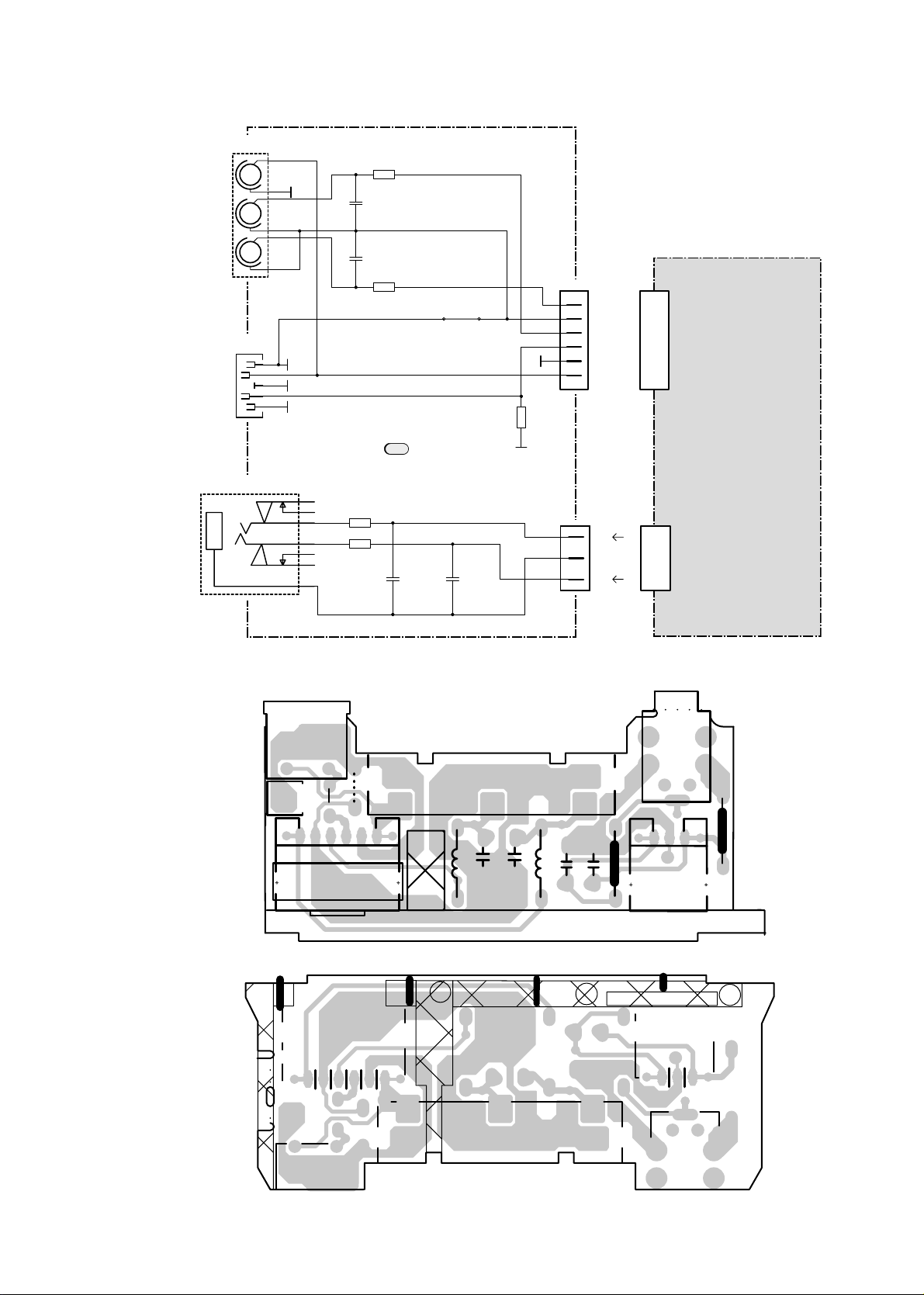

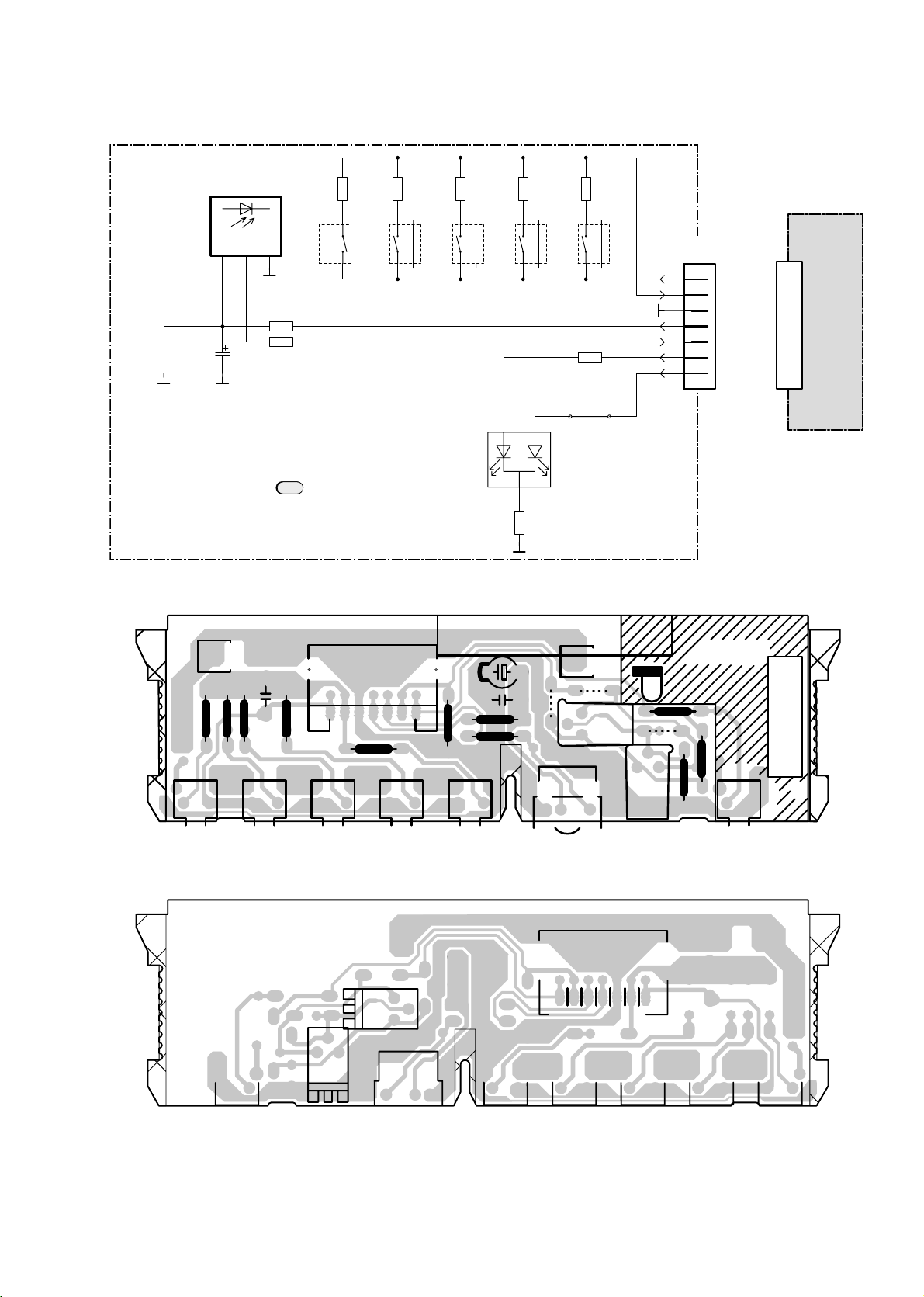

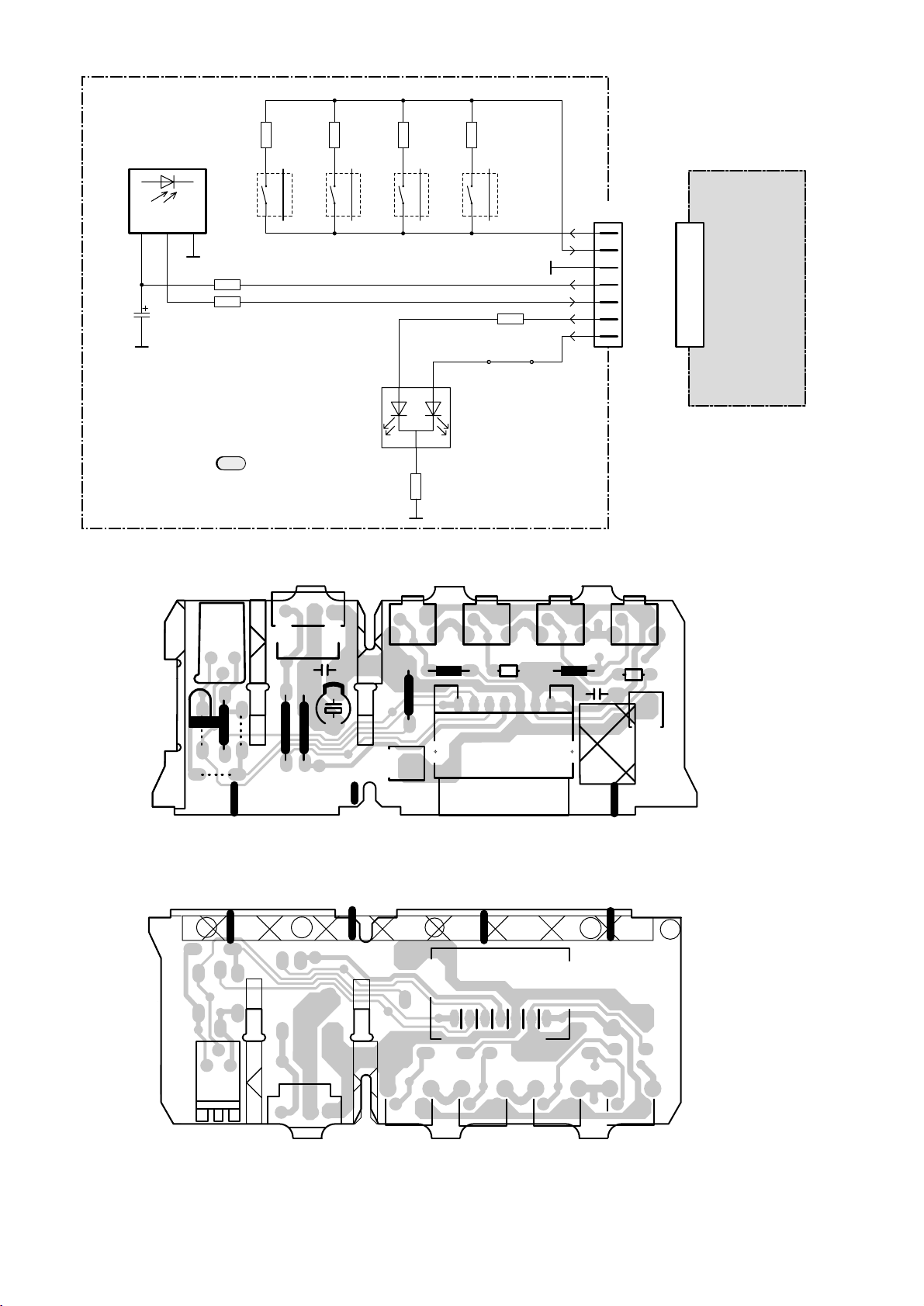

DESCRIPTION WIR. CONNECT- ADJUST. POWER SCAN PSB POWER REMOTE HF FRONT VIDEO

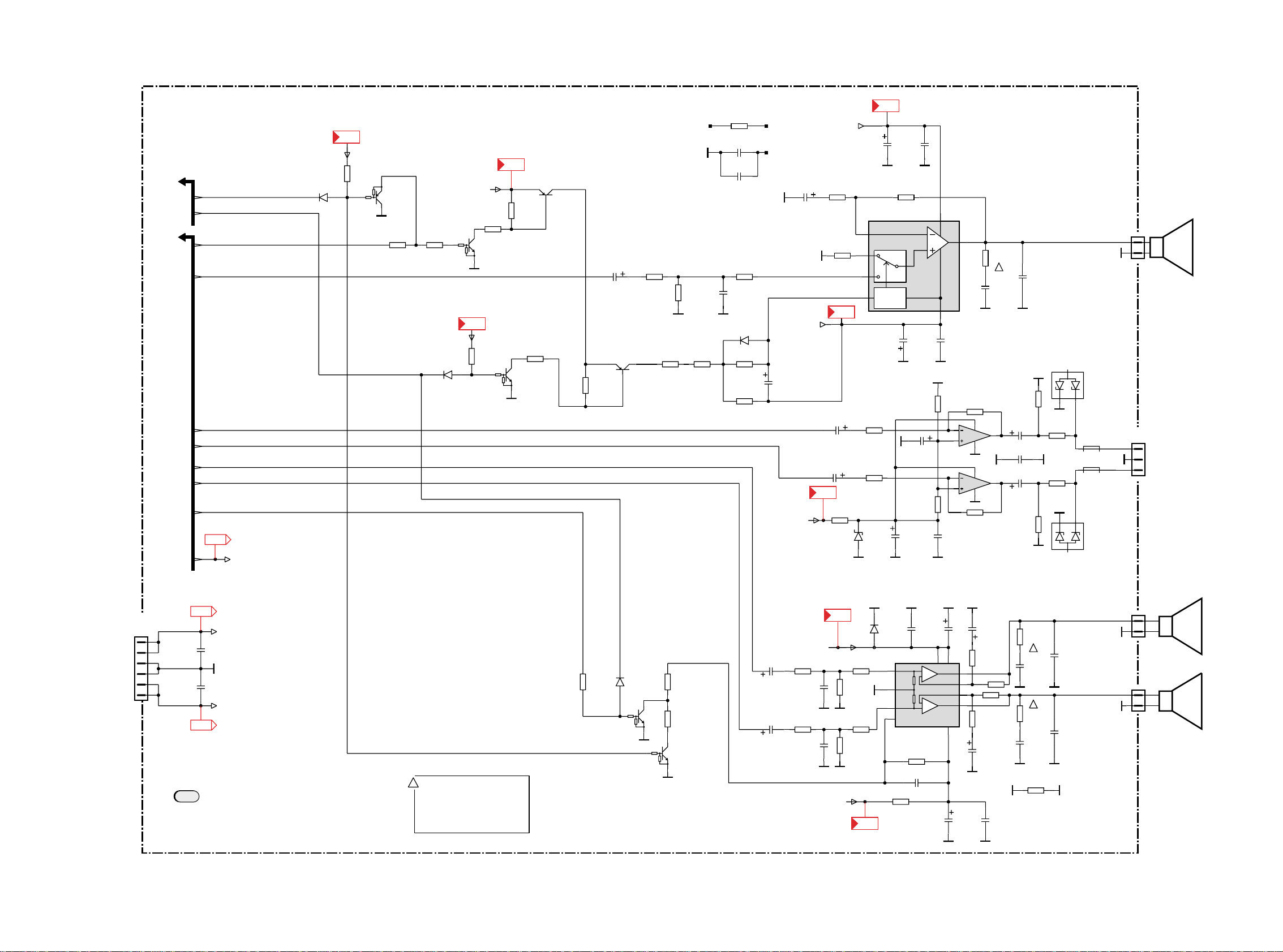

AUDIO

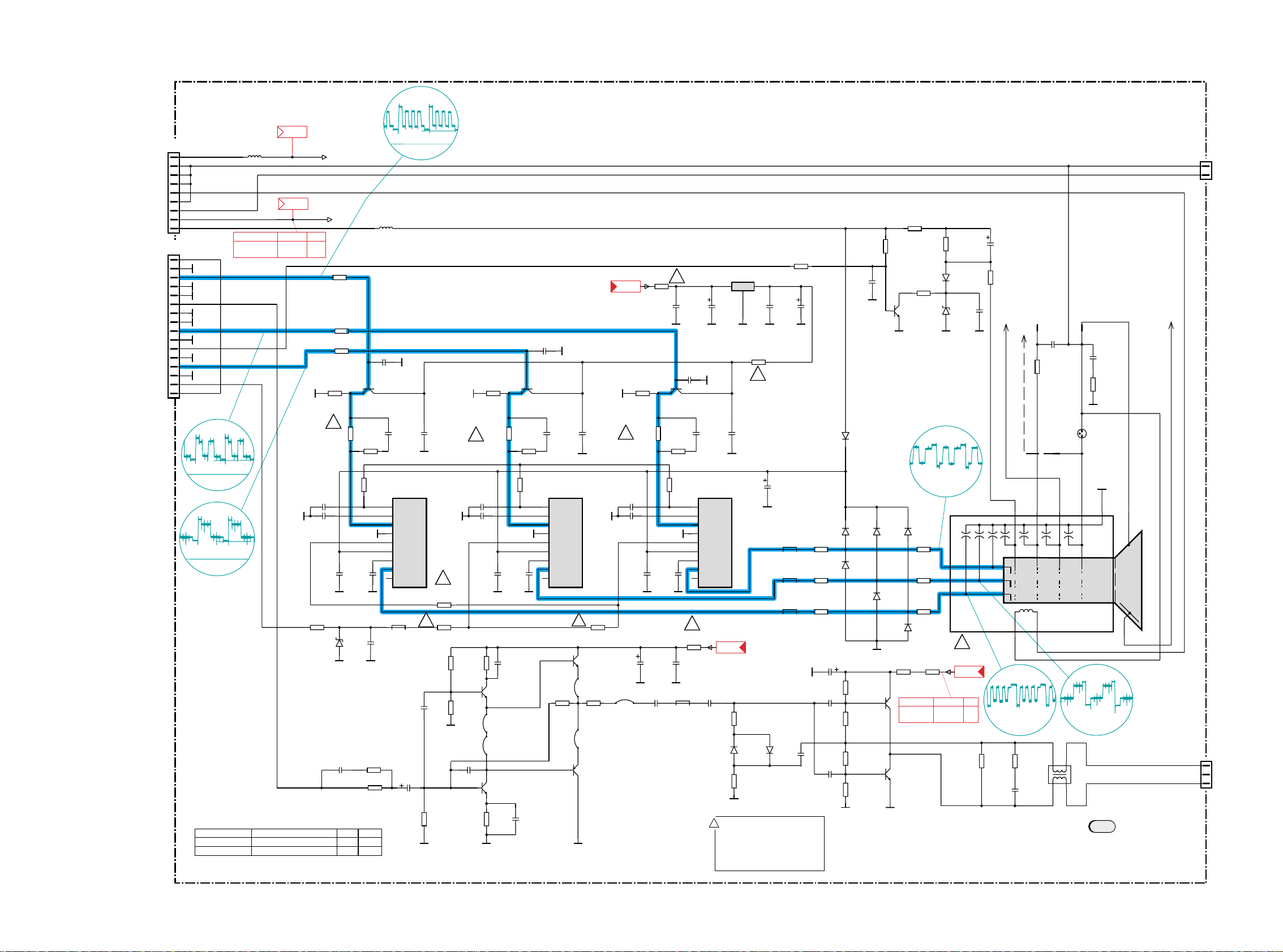

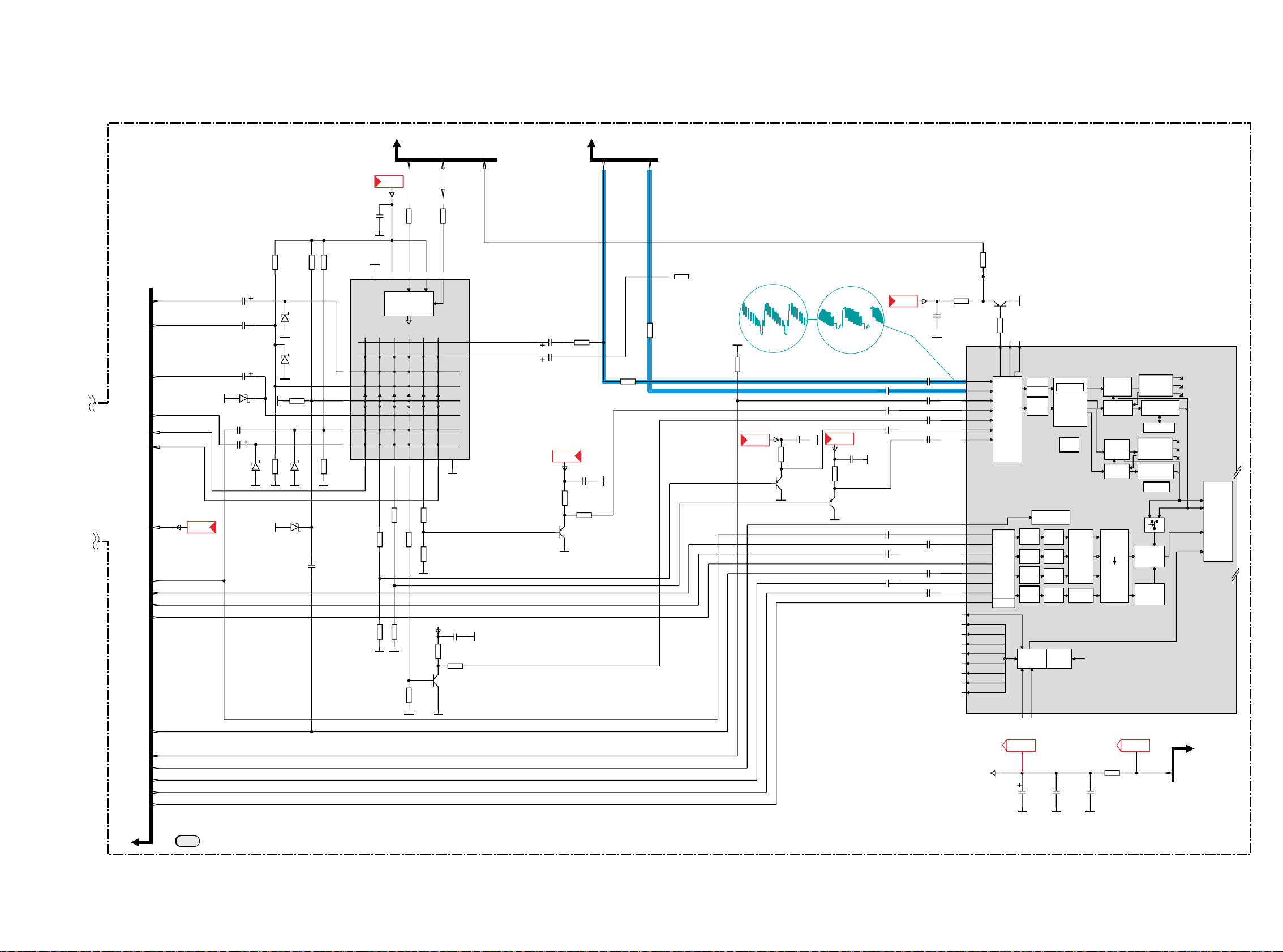

SSB CRT DYNAMIC FCB

DIAGR. SAFETY MENTS (PP) (DP) PCB (SPP) (RP) TUNER END (FE) (VP) (AP) PCB FOCUS KDB

EP222**GW****0*00

5 - 8 9 10-24 25-26 27-28 29-34

ES222 M5**08RF30 00

5 - 8 9 10-24 35-36 37-40 41-42 43-48 49-52 56-62 63-69 53-55 70-72 75-77

EP222**IW****0* 00

5 - 8 9 10-24 25-26 27-28 29-34

ES222 M5**08RF30 00

5 - 8 9 10-24 35-36 37-40 41-42 43-48 49-52 56-62 63-69 53-55 70-72 75-77

INFORMATION - INFORMATIONS - INFORMATIONEN

INFORMAZIONE - INFORMACIONES

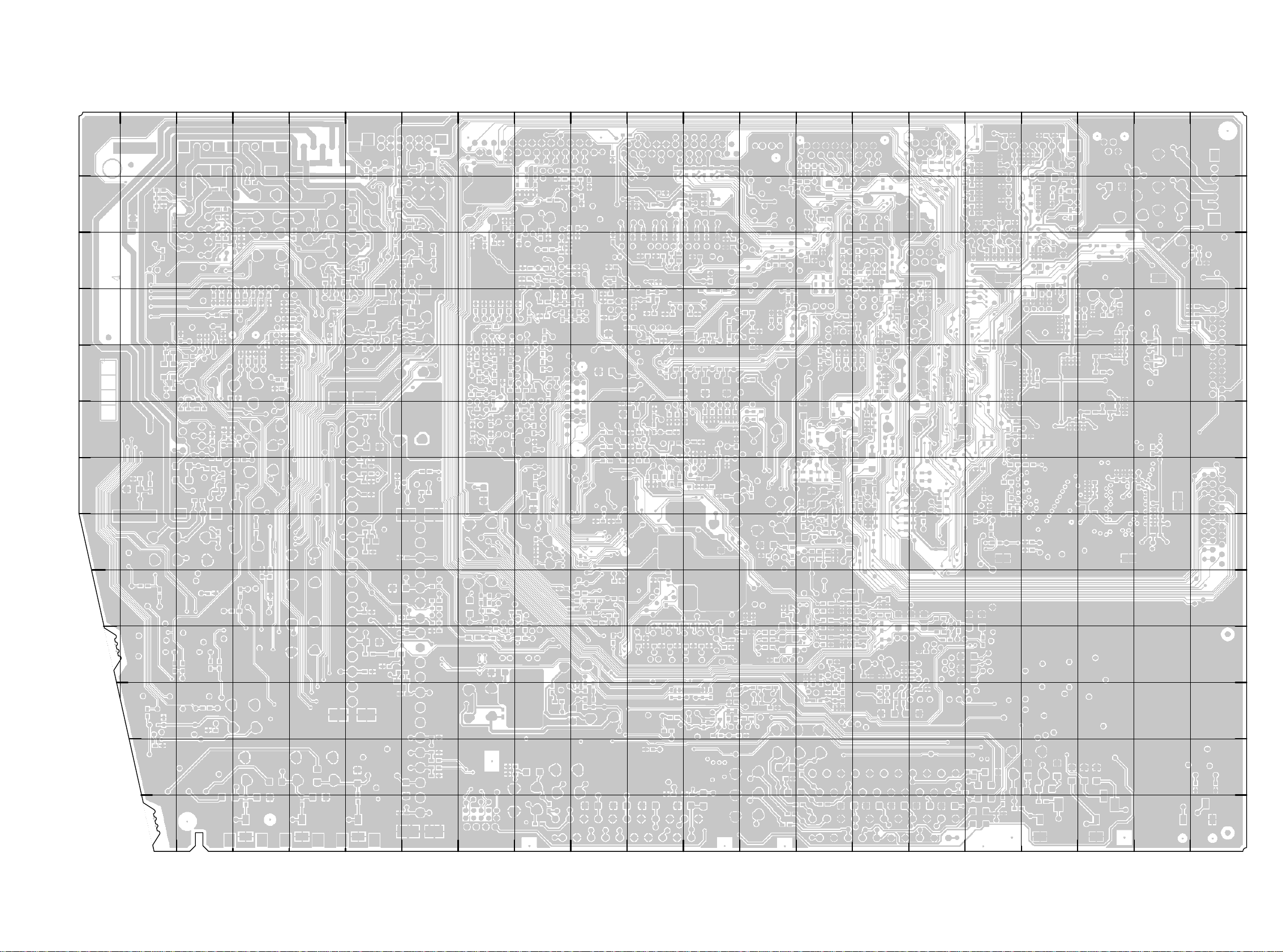

The ITC222 chassis is equipped with two main boards :

- Power/Scan Board :PSB - Designation: EP222 **GW... and Small Signal Board: SSB - Designation: ES222M5... Chassis group table

1 - The electronic chassis configuration (modules) and schematic diagram page numbers. 2 - The modules configuration.

Les chassis ITC222 sont constitués de deux platines principales:

- Platine Balayage/Alimentation: PSB-Désignation:

EP222 **GW

... et Platine petits signaux: SSB-Désignation:

ES222M5

.. Le tableau ci-dessous regroupe : 1 - L’environnement électronique de chaque chassis (modules) et le numéro de page où il est décrit. 2 - La désignation des modules.

Das Chassis ITC222 besteht im wesentlichen aus zwei Hauptleiterplatten:

- Netzteil/Ablenk-Platine: PSB - Bezeichnung: EP222 **GW ... ; Signal-Platine: SSB - Beszeichnung: ES222M5... Die folgende Tabelle der Chassisgruppen stellt dar:

1 - Die Baugruppen der einzelnen Chassisvarianten und die Seitenzahlen des dazugehörigen Schaltbildes. 2 - Die Modulbestückung der Chassisvarianten.

Il telaio ITC222 è formato da due piastre principali :

- Piastra Deflessione/Alimentazione : PSB - Descrizione: EP222 **GW ... ; Piastra Piccoli Segnali : SSB Descrizione: ES222M5 ... La tabella in basso indica:

1 - La configurazione elettronica del telaio (moduli) ei numeri di pagina del relativo schema. 2 - La configurazione dei moduli.

El chasis ITC222 está compuesto por dos placas principales :

- Placa Alimentación / Barridos (PSB), denominada : EP222 **GW ... ; y la placa de pequeñas señales (SSB), denominada : ES222M5 ...

- En la tabla siguiente se pueden ver: 1 – La configuración electrónica de cada chasis (módulos) y el número de página donde está el esquema. 2 – La denominación de los módulos.

EN

FR

DE

IT

ES

EP222**GW****0*00 ES222M5**08RF30 00

Specific board

Platine spécifique

Chassis variante Piastra specifica Placa específica

ES222M5**08RF30 00

List of the chassis in the documentation

Liste des chassis de la documentation

Aufstellung über die in dieser Unterlage enthaltenen Chassis

Lista dei telai inclusi nella documentazione

Listas de los chasis de la documentación

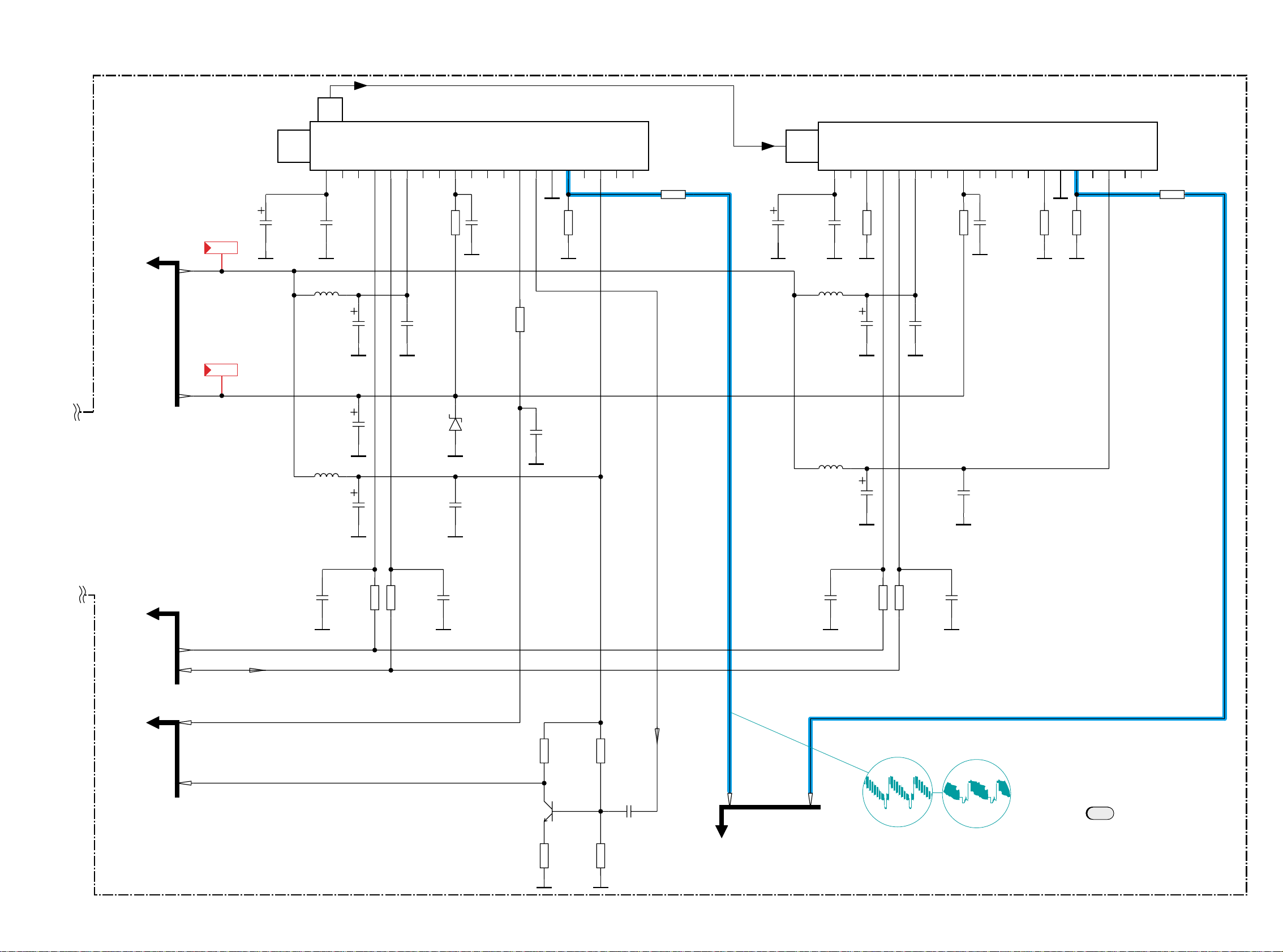

VHF / UHF Tuner Part ( for Information only ) : p. 73 - 74

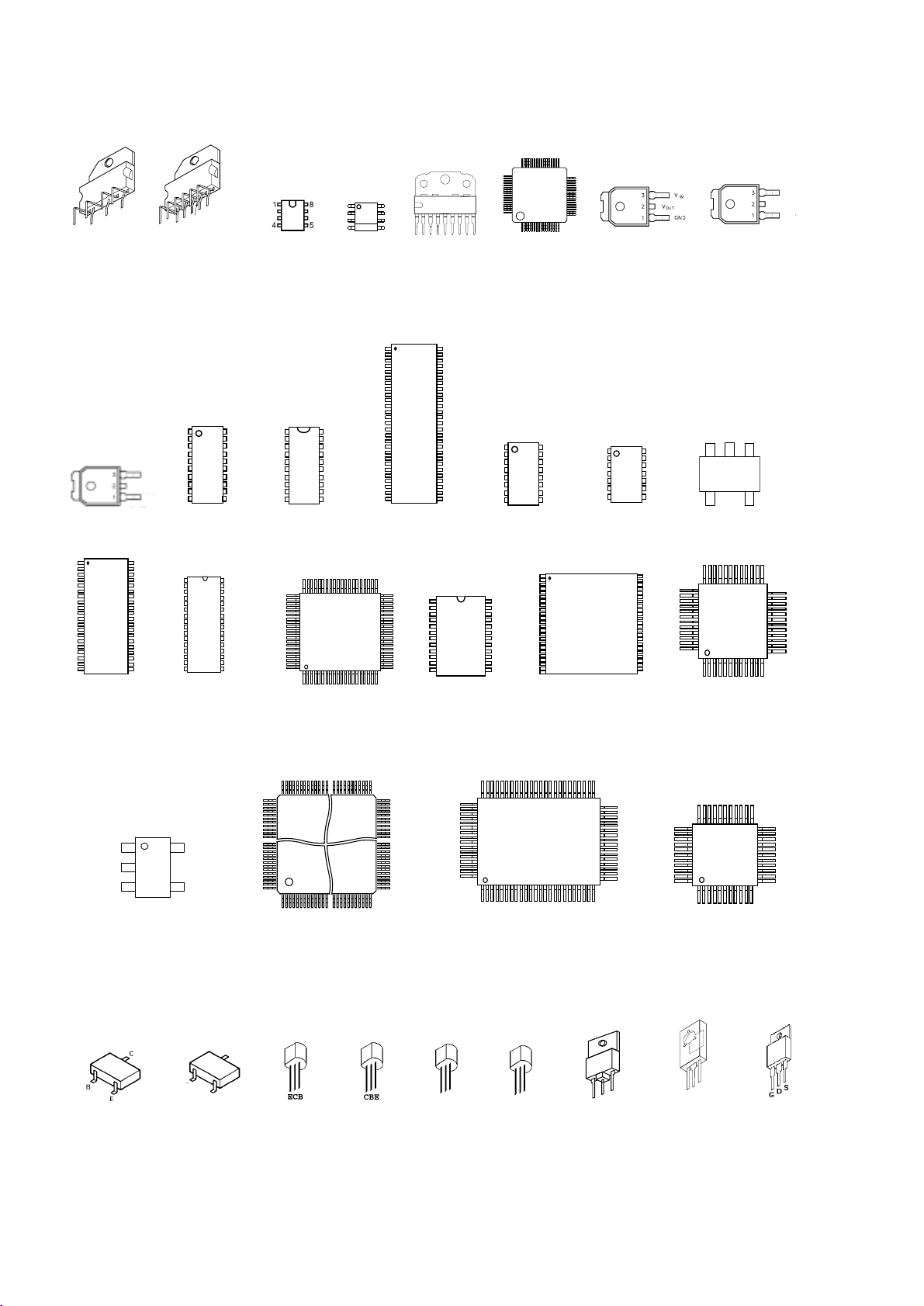

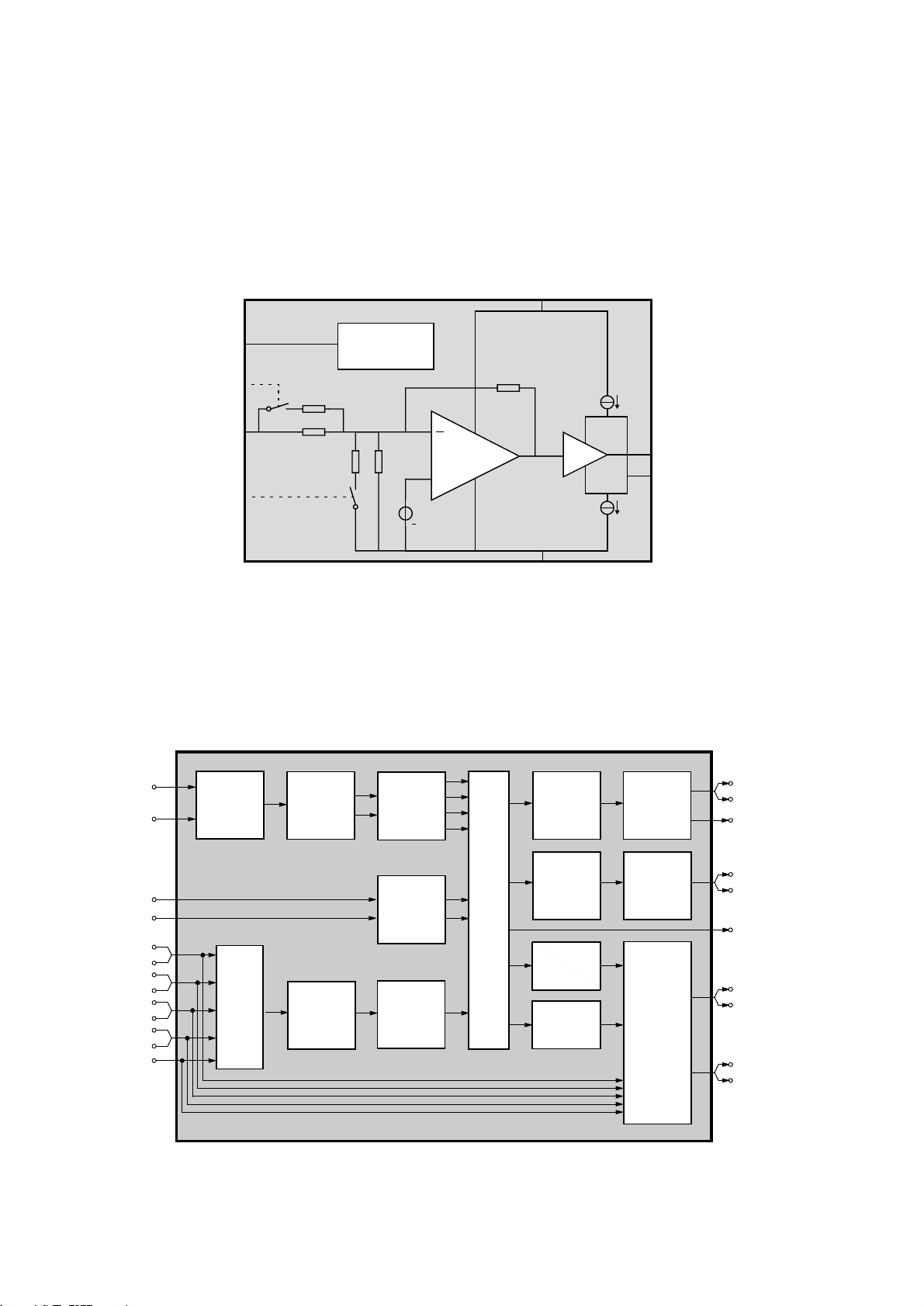

Integrated Circuits and Transistors outline : p. 78

INFORMATION - INFORMATIONS - INFORMATIONEN -

EN

FR

DE

IT

ES

INFORMAZIONE - INFORMACIONES

OUT OF PRODUCTION MODE :

To set TV into “out of production mode” (letter P at the screen):

- Press the VOL - button on the TV keyboard until the letter “P” disappears.

SORTIE DE MODE PRODUCTION

Pour sortir le téléviseur du mode production (lettre P à l’écran):

- Appuyer sur la touche VOL- du clavier du téléviseur jusqu'a la disparition de la lettre "P" .

VERLASSEN DES PRODUKTIONSMODE: "Lautstärke -" am Nahbedienfeld drücken bis der Cursor am linken Anschlag ist und dann noch weitere ca. 10 s halten bis das eingeblendete "P" verschwindet.

USCITA DA PRODUCTION MODE:

Per uscire dalla condizione " Production mode" (lettera P presente suulo schermo)

- Premere il tasto-volume sulla tastiera comandi del TV fino a che la lettera "P" scompare.

SALIDA DEL MODO PRODUCCION.

Para salir del 'modo producción', (aparece una letra P en la pantalla):

- Mantener pulsada la tecla "Volumen -" del teclado hasta que la letra "P" desaparezca.

ITC222

4 First issue 12 /03
