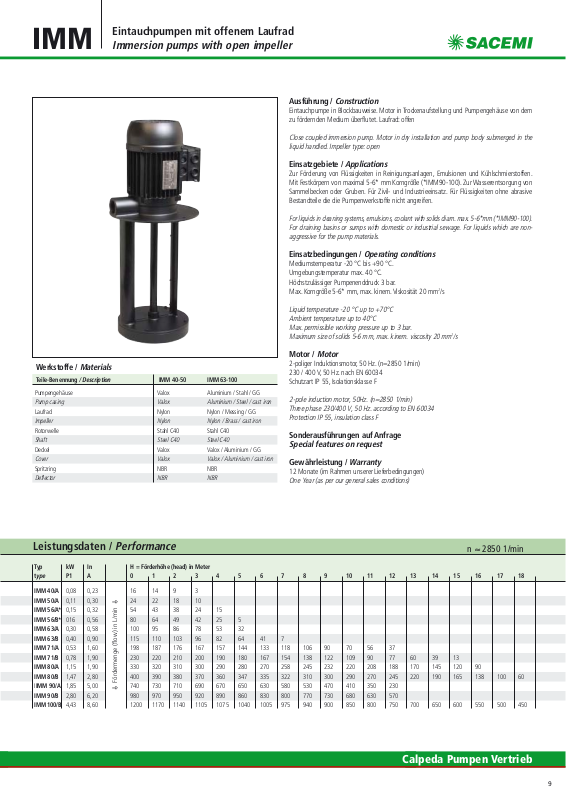

Typ kW In H = Förderhöhe (head) in Meter
t
ype
P1A 0123456789101112131415161718
IMM 40/A
0,08 0,23 16 14 9 3
IMM 50/A
0,11 0,30 24 22 18 10
IMM 56/A*
0,15 0,32 54 43 38 24 15
IMM 56/B*
016 0,56 80 64 49 42 25 5
IMM 63/A
0,30 0,58 100 95 86 78 53 32
IMM 63/B
0,40 0,90 115 110 103 96 82 64 41 7
IMM 71/A
0,53 1,60 198 187 176 167 157 144 133 118 106 90 70 56 37
IMM 71/B
0,78 1,90 230 220 210 200 190 180 167 154 138 122 109 90 77 60 39 13
IMM 80/A
1,15 1,90 330 320 310 300 290 280 270 258 245 232 220 208 188 170 145 120 90
IMM 80/B
1,47 2,80 400 390 380 370 360 347 335 322 310 300 290 270 245 220 190 165 138 100 60
I
IMM 90/A
1,85 5,00 740 730 710 690 670 650 630 580 530 470 410 350 230
IMM 90/B
2,80 6,20 980 970 950 920 890 860 830 800 770 730 680 630 570
IMM 100/B
4,43 8,60 1200 1170 1140 1105 1075 1040 1005 975 940 900 850 800 750 700 650 600 550 500 450

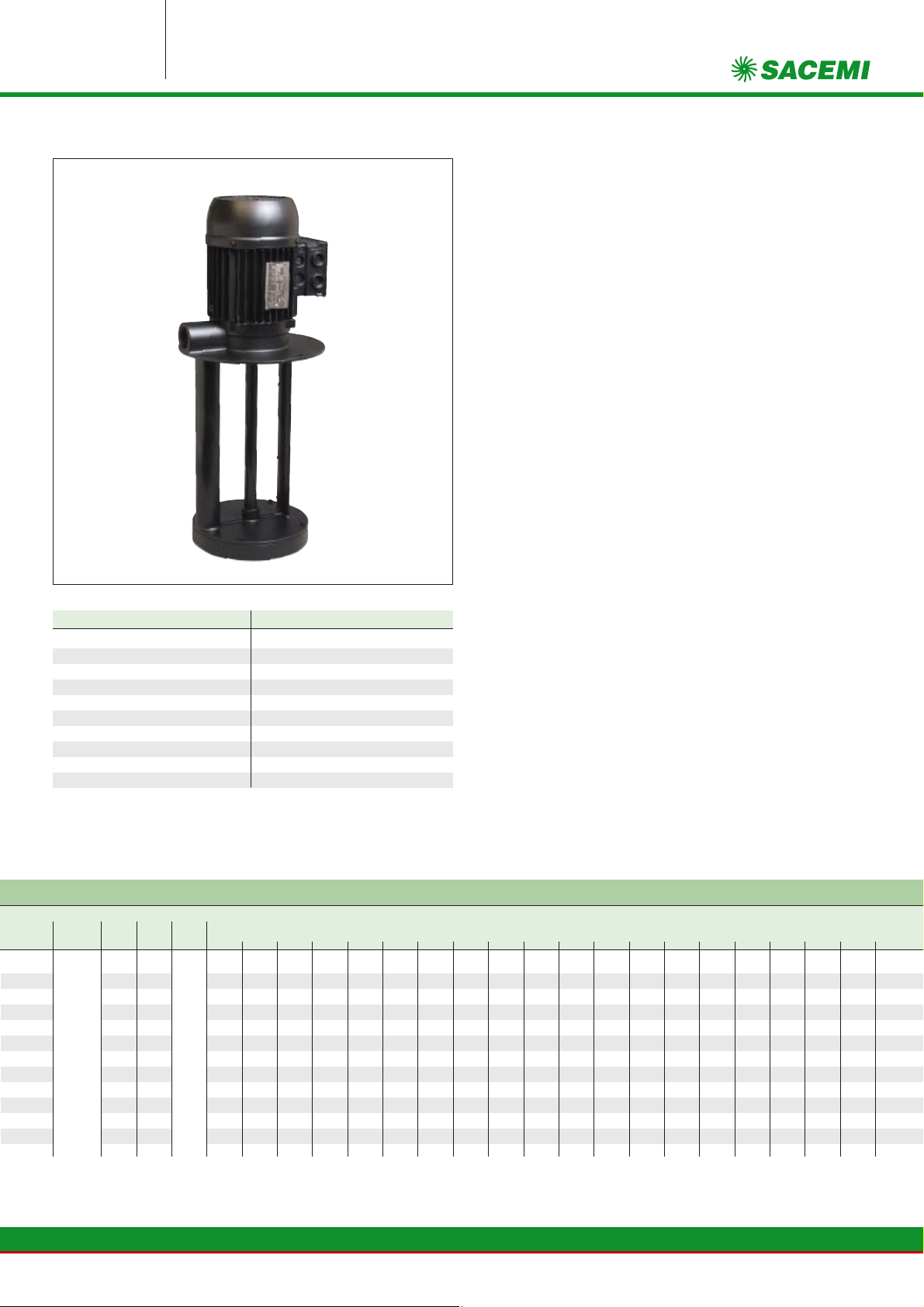

Ausführung /
Construction
Eintauchpumpe in Blockbauweise. Motor in Trockenaufstellung und Pumpengehäuse von dem
zu fördernden Medium überflutet. Laufrad: offen
Close coupled immersion pump. Motor in dry installation and pump body submerged in the
liquid handled. Impeller type: open
Einsatzgebiete /
Applications
Zur Förderung von Flüssigkeiten in Reinigungsanlagen, Emulsionen und Kühlschmierstoffen.
Mit Festkörpern von maximal 5-6* mm Korngröße (*IMM90-100).Zur Wasserentsorgung von
Sammelbecken oder Gruben. Für Zivil- und Industrieeinsatz. Für Flüssigkeiten ohne abrasive
Bestandteile die die Pumpenwerkstoffe nicht angreifen.
For liquids in cleaning systems, emulsions, coolant with solids diam. max. 5-6*mm (*IMM90-100)
.
For draining basins or sumps with domestic or industrial sewage. For liquids which are nonaggressive for the pump materials.
Einsatzbedingungen /
Operating conditions
Mediumstemperatur -20 °C bis +90 °C.
Umgebungstemperatur max. 40 °C.
Höchstzulässiger Pumpenenddruck 3 bar.
Max. Korngröße 5-6* mm,max. kinem.Viskosität 20 mm2/s
Liquid temperature -20 °C up to +70°C
Ambient temperature up to 40°C
Max. permissible working pressure up to 3 bar.
Maximum size of solids 5-6 mm, max. kinem. viscosity 20 mm2/s
Motor /
Motor
2-poliger Induktionsmotor, 50 Hz. (n=2850 1/min)
230 / 400 V, 50 Hz. nach EN 60034
Schutzart IP 55, Isolationsklasse F
2-pole induction motor, 50Hz. (n=2850 1/min)
Three phase 230/400 V, 50 Hz. according to EN 60034
Protection IP 55, insulation class F
Sonderausführungen auf Anfrage
Special features on request
Gewährleistung /
Warranty
12 Monate (im Rahmen unserer Lieferbedingungen)
One Year (as per our general sales conditions)
Werkstoffe /
Materials
Teile-Benennung
/ Description
Pumpengehäuse
Pump casing
Laufrad
Impeller
Rotorwelle
Shaft
Deckel
Cover
Spritzring
Deflector
IMM 40-50 IMM 63-100
Valox Aluminium / Stahl / GG
Valox Aluminium / Steel / cast iron
Nylon Nylon / Messing / GG
Nylon Nylon / Brass / cast iron
Stahl C40 Stahl C40
Steel C40 Steel C40
Valox Valox / Aluminium / GG
Valox Valox / Aluminium / cast iron
NBR NBR
NBR NBR
Leistungsdaten /
Performance
n ≈ 2850 1/min
Fördermenge (flow) in L/min
Eintauchpumpen mit offenem Laufrad
Immersion pumps with open impeller
9
Calpeda Pumpen Vertrieb
➾
➾
IMM
Page 2
10
Typ A B C øD øE øF øG H øI øL Gewicht
type mm mm mm G” mm mm mm mm mm mm kg
219 80 1,80
IMM 40/A
259 120 139 3/8 78 90 130 140 114 7 1,83
289 150 (2x) 1,85
319 180 1,88
219 80 1,80
IMM 50/A
59 120 139 3/8 78 90 130 140 114 7 1,83
289 150 (2x) 1,85
319 180 1,88
IMM 56/A
349 180 169 1/2 87 100 150 160 115 7 3,20
nur GG 409 240 (4x) 3,26
IMM 56/B
349 180 169 1/2 87 100 150 160 115 7 3,15
nur GG 409 240 (4x) 6,26
355 150 5,65
IMM 63/A
405 200 205 3/4 128 - 180 190 150 9 5,90
455 250 (4x) 6,15
505 300* 6,40
355 150 6,15
IMM 63/B
405 200 205 3/4 128 - 180 190 150 9 6,40
455 250 (4x) 6,65
505 300* 6,90
475 200 10,50
IMM 71/A
525 250 230 1 190 - 230 225 204 9 11,00
600 325* (5x) 11,50
715 440 12,00
475 200 11,00
IMM 71/B
525 250 230 1 190 - 230 225 204 9 11,50
600 325* (5x) 12,00
715 440 12,50
500 200* 14,50
550 250* 9 15,00
IMM 80/A
600 300* 260 1 1/4 190 220 250 260 235 (5x) 15,50
650 350* 16,00
830 530 18,00
500 200* 15,45
550 250* 9 15,95
IMM 80/B
600 300* 260 1 1/4 190 220 250 260 235 (5x) 16,45
650 350* 16,95
830 530 19,00
670 350 47,50
IMM 90/A
920 600 345 2 235 240 300 240 270 13 48,80
1120 800 (4x) 50,00
670 350 49,00
IMM 90/B
920 600 345 2 235 240 300 240 270 13 50,30
1120 800 (4x) 51,50
730 350 53,00
IMM 100/B
980 600 380 2 1/2 235 240 300 240 270 13 54,30
1180 800 (4x) 55,50
IMM 90/A
IMM 90/B
IMM 100/B
* Gehäuse in Grauguss auf Anfrage /
Cast iron casing on request
Ansicht K / View K
IMM 71/A
IMM 71/B
IMM 80/A
IMM 80/B
IMM 56/A
IMM 56/B
IMM 63/A
IMM 63/B
IMM 40/A
IMM 50/A
Eintauchpumpen mit offenem Laufrad
Immersion pumps with open impeller
IMM

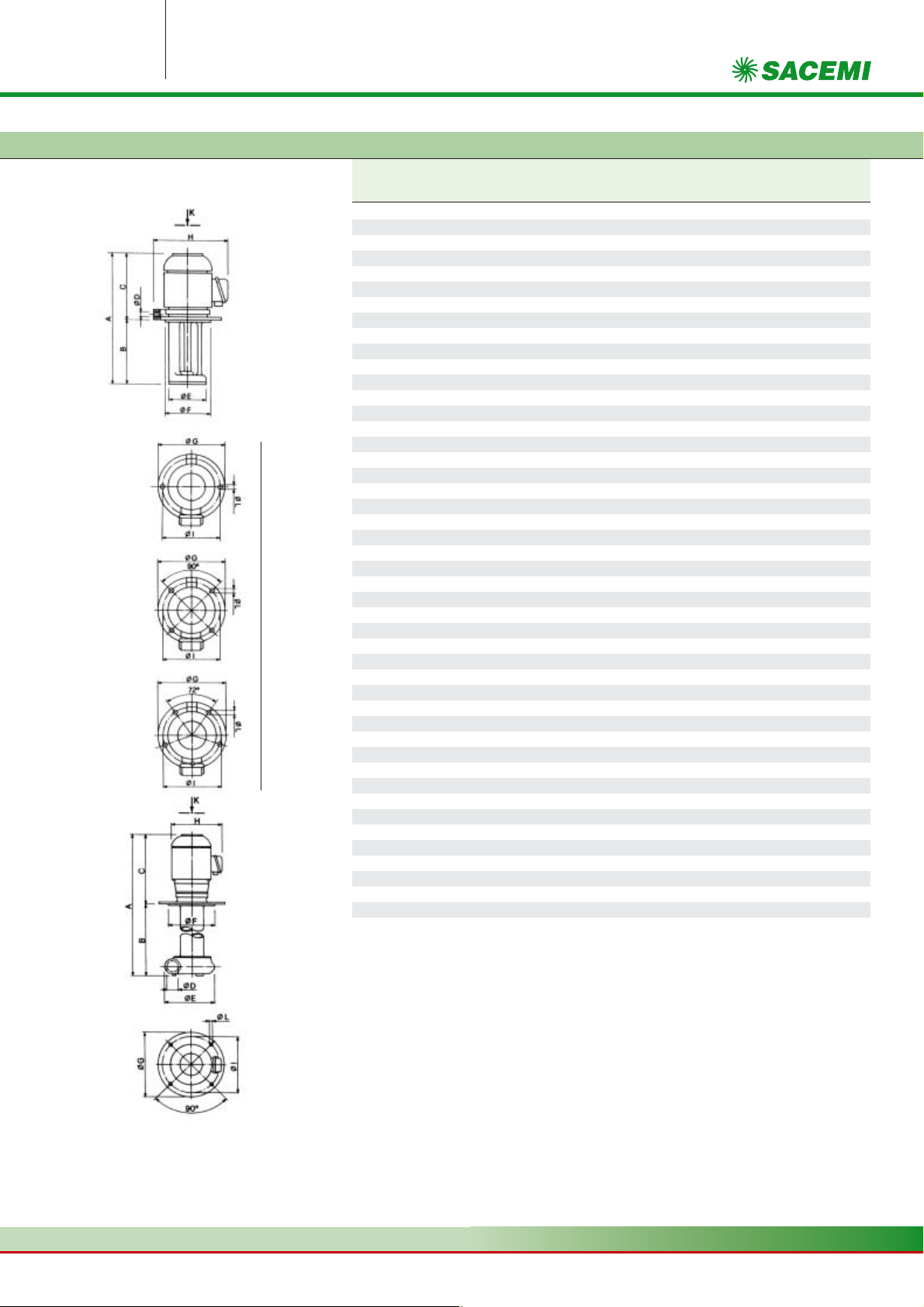

Abmessungen /
Dimensions
Page 3
11
Calpeda Pumpen Vertrieb
IMM 40 - 50 IMM 63
IMM 71 - 80 IMM 90-100
Pos. Bezeichnung /
Description
1 Zugstange /
Rod
2 Motorgehäuse /
Motor casing
4 Rotor /
Rotor
5 Stator / Wicklung /
Stator
8 Welle /
Shaft
9 Pumpengehäuse /
Pump casing
12 Laufrad /
Impeller
14 Klemmkasten /
Terminal box
15 Klemmbrett /
Terminal block
16 Lagerschild /
Bearing cover
17 Lüfter /
Fan
18 Lüfterhaube /
Fan cover
19 Lager /
Bearing
20 Sicherungsring /
Retaining ring
21 Ausgleichsscheibe /
compens. spring
22 Lager /
Bearing
24 Lagerschild /
Endshield
25 Dichtring /
Sealing ring
28 Bronzelager /
Bronze bearing
29 Dichtring /
Sealing ring
31 Gehäuse /
Casing
Eintauchpumpen mit offenem Laufrad
Immersion pumps with open impeller
IMM

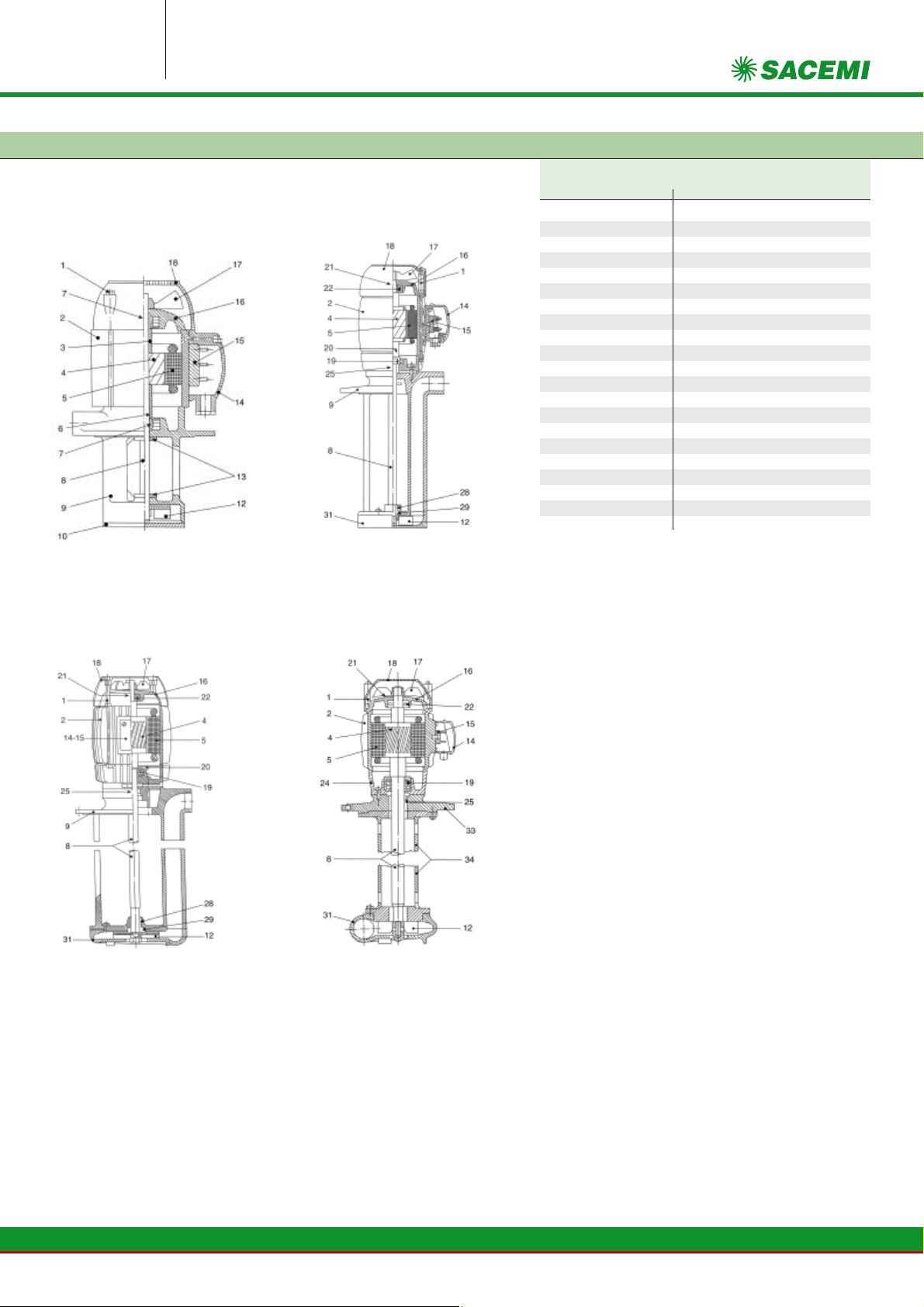

Teileliste /
Components
Page 4
12
Abmessungen & Teileliste /
Dimensions & Component list

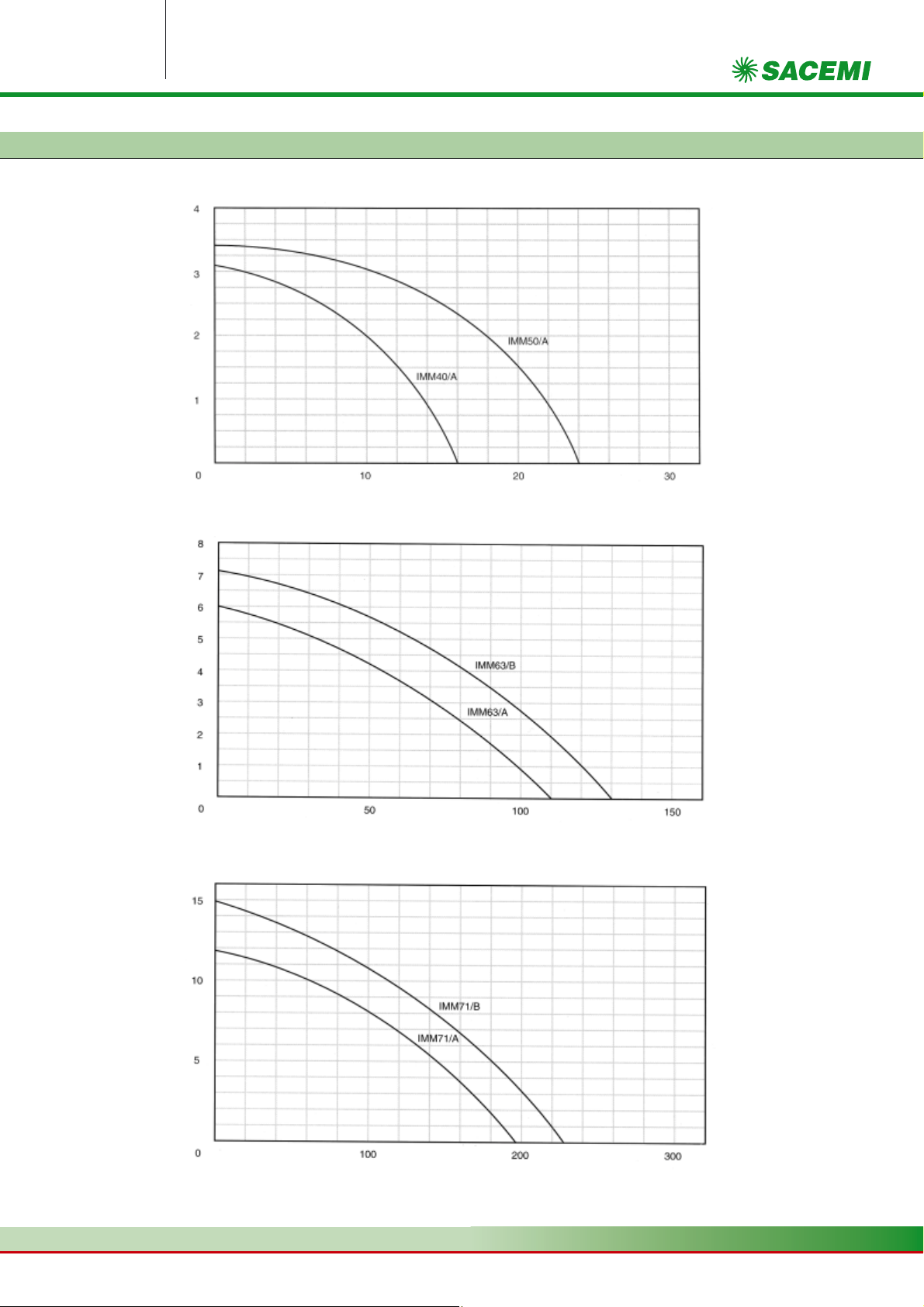

Kennlinien /
Performance curves
Fördermenge /
flow - Liter/min.
Förderhöhe /
head - Meter
Förderhöhe /
head - Meter
Fördermenge /
flow - Liter/min.
Förderhöhe /
head - Meter
Fördermenge /
flow - Liter/min.
Eintauchpumpen mit offenem Laufrad
Immersion pumps with open impeller
IMM
Page 5
13
Calpeda Pumpen Vertrieb
Abmessungen & Teileliste /
Dimensions & Component list

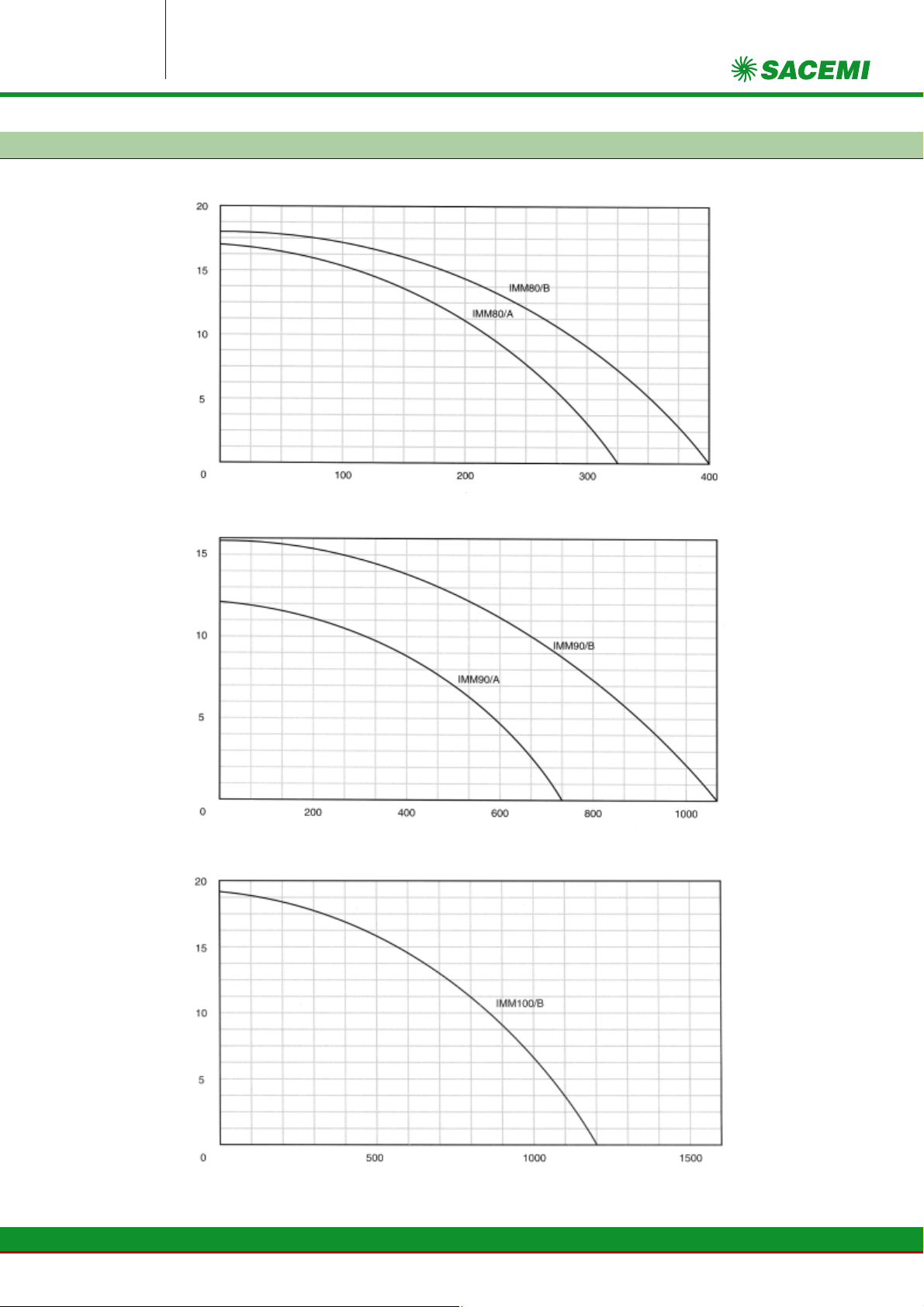

Kennlinien /
Performance curves
Fördermenge /
flow - Liter/min.
Förderhöhe /
head - Meter
Förderhöhe /
head - Meter
Fördermenge /
flow - Liter/min.
Fördermenge /
flow - Liter/min.
Förderhöhe /
head - Meter
Eintauchpumpen mit offenem Laufrad
Immersion pumps with open impeller
IMM
