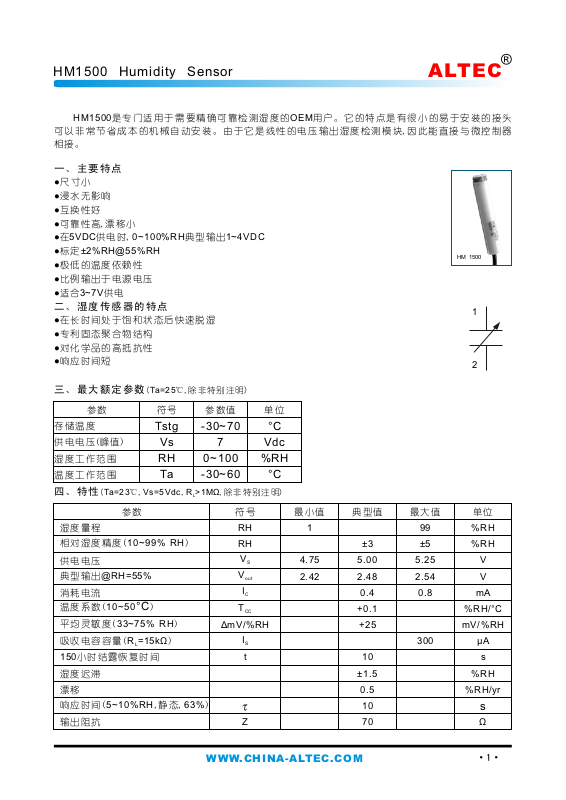

HM1500 Humidity Sensor

HM1500是 专 门适用于 需 要精确可靠 检 测湿度的O EM用 户 。它的特 点 是有很小的 易 于安装的 接 头
可以非常节 省 成 本的机械自 动 安 装。由于它 是 线 性的电压输 出 湿 度检测模块,因此 能 直 接与微控制 器
相接。

ALTEC

一、主要 特 点

●尺 寸 小

●浸水无影 响

●互换性好

●可靠性高,漂 移小

●在5VDC供 电时,0~100%RH典 型 输出1~4VDC

●标定±2%RH@55%RH

●极低的温 度依赖性

●比例输出 于电源电 压

●适合3~7V供电

二、湿度 传 感器的特点

●在长时间 处于饱和 状态后快 速脱湿

●专利固态 聚合物结 构

●对化学品 的高抵抗 性

●响应时间 短

HM 1500

1

2

三、最大 额 定参数(Ta= 25℃,除 非特别 注明)

参数 符号 参数值 单位

存储温度

供电电压(峰 值)

湿度工作 范围

温度工作 范围

四、特性( Ta=23℃,Vs=5Vd c, R > 1MΩ,除 非特别 注明)

参数

湿度量程
相对湿度 精度(10~99% RH)

供电电压
典型输出@RH=55%

消耗电流
温度系数( 10~50°C)

平均灵敏 度(33~75% RH)

吸收电容 容量(R =15kΩ)

150小时结 露恢复时 间

Tstg

Vs

RH

Ta

L

-30~70
7

0~100

-30~60

L

符号 最小值 典型值 最大值 单位

RH 1 99 %RH

RH ±3 ±5 %RH

V

T

ΔmV/%RH +25 mV/%RH

°C

Vdc

%RH

°C

V

S

out

I

C

CC

I

S

t 10 s

4.75 5.00 5.25 V

2.42 2.48 2.54 V

0.4 0.8 mA

+0.1 %RH/°C

300 μA

湿度迟滞

漂移
响应时间( 5~10%RH,静态,63%)

输出阻抗

τ

Z 70 Ω

WWW. CH IN A- ALTE C. COM

±1.5 %RH

0.5 %RH/yr

10

s

·1·

HM1500 Humidity Sensor

ALTEC

五、测量环境

●HM15 00特 别 适 用 于10~95% RH环 境 的 精 确 测
量。

●超过上 述 范围(< 10%或>95% RH,包括 饱合) 将
不会对HM15 00的 稳定性 造成影 响。

●专用15XX系列产 品 用于极 端湿度环 境的湿 度 测
量(如HM1520可用于 测量低 露点)。

六、HM 1500模拟线性电压输出(Vs=5V)

4000

3500

3000

2500

2000

Vout = 25.68 RH + 1079

1500

输出电 压(m V)

from 10 to 95 % RH

with Vout in mV and RH in %

1000

0

10

30

20

40

60

50

相对湿度(%RH)

七、预算误差(23°C)

6

5

4

3

2

1

0

-1

-2

-3

偏差(%RH)

-4

-5

-6
0

10

30

20

40

60

50

相对湿度(%RH)

HM 1500典型湿度测量范围

输出电 压(mV)

4000

3500

3000

2500

2000

1500

1000

HM 1520测量范围

0

10

30

20

相对湿度(%RH)

HM 1500测量范围

40

50

60

70

HM 1504

90

80

100

输出值(供参考)

RH (%) V (mV)

OUT

RH (%) V (mV)

OUT

10 1325 55 2480
15 1465
20 1600
25 1735
30 1860
35 1990
40 2110
45 2235

90

70

80

70

80

100

50 2360

拟合多 项式:

V =9E RH -1.3E R H +30.815RH+1030

-4 3 -1 2

OUT

温度系 数补偿:

RH %=RH% *( 1-(Ta-2 3)*2.4E )

Cor Rea d

90

100

60 2605
65 2730
70 2860
75 2990
80 3125
85 3260
90 3405
95 3555

-3

偏差(%RH)

·2·

1.5

0.5

-0.5

-1.5

2

1

0

-1

-2
0

10

30

20

40

60

50

70

90

80

相对湿度(%RH)

非线性 与温度 补偿:

-9 3 -5 -3

-1.919 E V +1.335 E V +9.6 07E V -21. 75

RH%=

公式中单 位:
Vout mV
RH %

100

Ta °C

out ou t out

1+(Ta-23)*2 .4E

-3

WWW. CH IN A- ALTE C. COM

HM1500 Humidity Sensor

八、HM 1500湿度测量

典型HM 1500相对湿度测量曲线

100

80

70

60

50

40

30

20

相对湿度(%RH)

10

0

1000

1500

2000

%RH=0.0391 Vout -42.5
from 10 to 95 %RH

With Vout in mV and RH in %

2500

输出电压(mV)

3000 350 0

ALTEC

4000

九、环境 适 应性

●HM1500已通过HUMIRAL的震动、 冲击、存 储、高温 高湿、静 电等品质 测试。

●此 外 ,经 过 严 格 的 恶 劣 化 学 测 试 ， 证 明 HM1500可 以 在 以 下 环 境 中 稳 定 工
作:SO (0.5%),H S(0.5%), O , NO ,NO,CO,CO ,软 化 剂,肥 皂,甲 苯,酸( H SO , HNO , HCL),六 甲 基

2 2 3 X 2 2 4 3

二硅胺烷,杀 虫剂,香烟,等等 。

●HM1500对光 不敏感。

十、特别 注 意事项

●HM1500没有 电极保护,接 接线时请 注意。

●如要将HM1500用于 上面未列 出的化学 环境中,请与 我们联系 。

WWW. CH IN A- ALTE C. COM

·3·

HM1500 Humidity Sensor

十一、HM1500内 部 结构

Reference Oscillator

ALTEC

Sensor Oscillator

十二、HM1500外 形 尺寸

A

D

B

C

L.P. Filter

Gain

V

OUT

尺寸

*可按要求 定制长度 。

最小(mm) 最大(mm)

A
B
C
D

E*

9.70 10.20

5.00 5.50
52 54

11.2 11.6

200 250

·4·

E

W1 W2

W3

线

W1
W2
W3

颜色 功能
白色 接地

蓝色 电源
黄色 输出

WWW. CH IN A- ALTE C. COM
