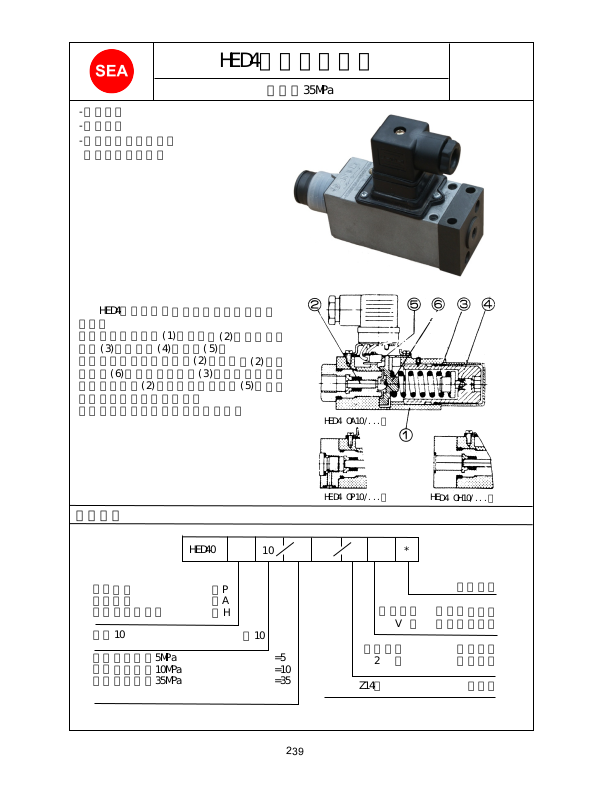

ＨＥＤ４型压力继电器
压力至３５ＭＰａ
－底板安装
－管道安装
－在水平组合式组装阀
中作为垂直叠加件
ＨＥＤ４型液－电压力继电器为柱塞压力继
电器。
其组成包括：壳体（１）、带柱塞（２）的插装件、
弹簧（３）、调节件（４）和开关（５）。
被检测的压力作用在柱塞（２）上，柱塞（２）顶在
弹簧座（６）上，并克服弹簧（３）的连续可变力。
弹簧座将柱塞（２）的移动传递给开关（５），使电
路按设计要求接通或断开。
机械挡块保护继电器免遭超压损坏。
ＨＥＤ４ ＯＡ１０／．．．型
型号说明
ＨＥＤ４０
底板安装 ＝Ｐ
管道安装 ＝Ａ
作为垂直叠加件 ＝Ｈ
系列１０ ＝１０
最高设定压力５ＭＰａ ＝５
最高设定压力１０ＭＰａ ＝１０
最高设定压力３５ＭＰａ ＝３５
１０
ＨＥＤ４ ＯＰ１０／．．．型 ＨＥＤ４ ＯＨ１０／．．．型
＊
附加说明
无标记＝ 矿物质液压油
Ｖ ＝ 磷酸脂液压油
无标记＝ 英制螺纹
２ ＝ 公制螺纹
Ｚ１４＝ 小插头
239
Page 2
技术数据
液压油：矿物油按ＤＩＮ５１５２４和５１５２５磷酸酯
油温范围：－２０ ＋＞７０
粘度范围：２．８ ｍｍ ／ｓ
～
～３８０
２
切换精度（重复精度）小于设定压力的±１％
切换频率：１２０／ｍｉｎ
调节范围（单位：ＭＰａ）
额定
压力
５
１０
３５
最高工作
压力
10
35
35
复原压力 动作压力
最小
0.2
0.3
0.6
最大
4.6
8.9
32.2
最小
0.4
0.8
2
压力降
ＨＥＤ ４０．．．１０／５．．．型
１
０．５
压力降（ＭＰａ）压力降（ＭＰａ）
０ １ ２ ３ ４ ５
低切换压力（ＭＰａ） 低切换压力（ＭＰａ）
３
ＨＥＤ ４０．．．１０／３５．．．型
２
１
压力降（ＭＰａ）
最小 误差 最大
电路连接：插座／３引线＋地线
连接截面：最大１．５ｍｍ
２
绝缘：ＩＰ ６５
触点负载： 交流２５０Ｖ：５Ａ
直流５０Ｖ；１Ａ或２５０Ｖ：０．２Ａ
用直流和电感负载时，减弧器能延长
使用寿命。
重量： 压力继电器０．６ｋｇ
最大
5
用于水平组装的迭加板０．８ｋｇ（规格
６）：１．９ｋｇ（规格１０）
10
35
１．５
ＨＥＤ ４０．．．１０／１０Ｄ．．．型
１
０．５
０ ２ ４ ６ ８ １０
最小 误差 最大
最小 误差 最大
０ ５ １０ １５ ２０ ２５ ３０ ３５
图形符号
连接位置
开关示例
压力继
电器
控制灯
单开关
（１×ＨＥＤ ４）
操作继电器
低切换压力（ＭＰａ）
电路连接“Ｚ１４”
最小
压力继
电器
控制灯
操作继电器
带常开触点的差动开关
（２×ＨＥＤ ４）
最大
最小
压力继
电器
控制灯
带常闭触点的差动开关
操作继电器
（２×ＨＥＤ ４）
最大
SHANGHAI LIXIN HYDRAULICSHANGHAI LIXIN HYDRAULIC
240
Page 3

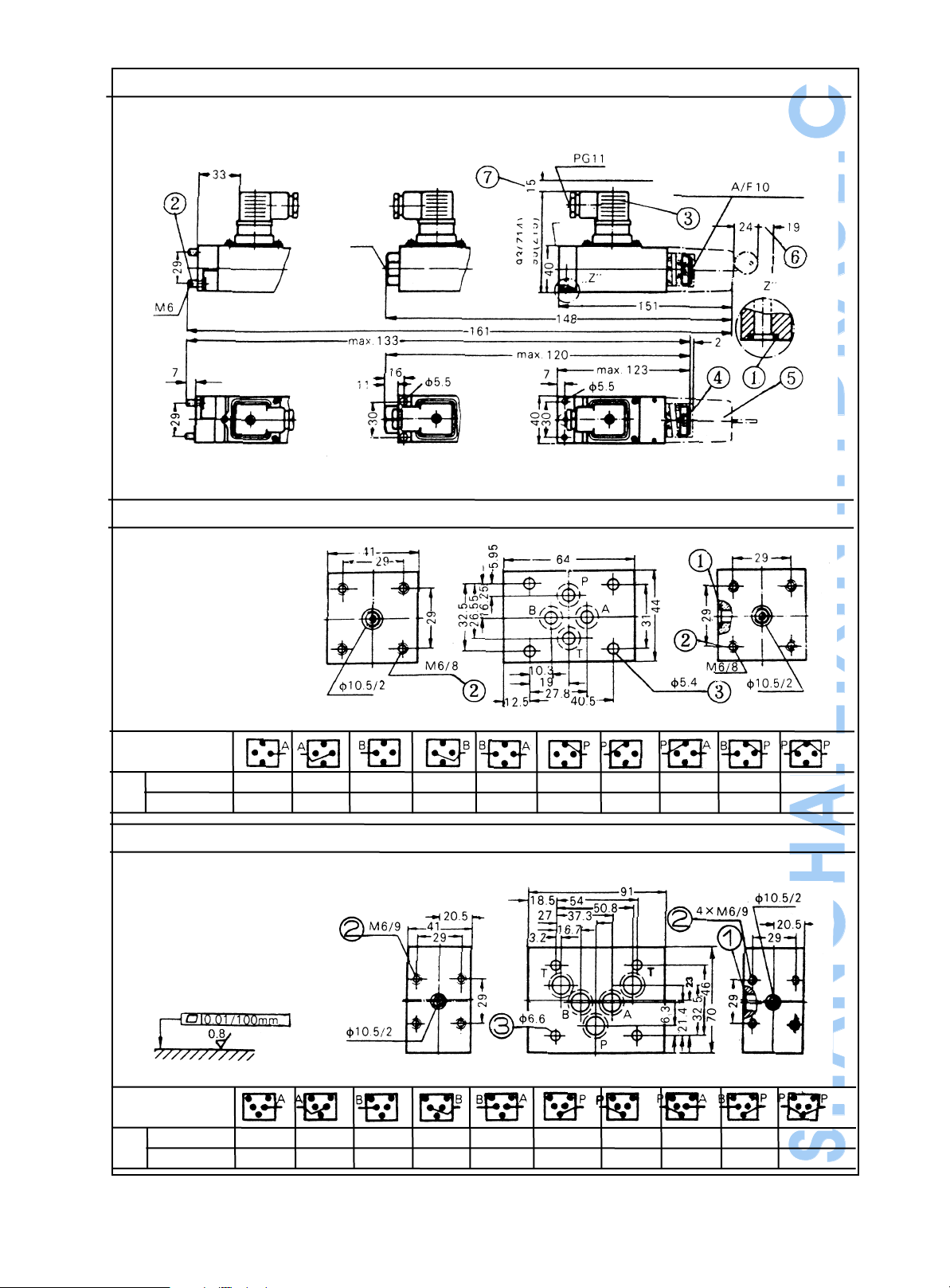

元件尺寸： 压力继电器（尺寸单位：ｍｍ）
作为垂直叠加件的ＨＥＤ ４０Ｈ １０／…型
压力继电器
Ｇ１／４
（Ｍ１４×１．５）
①一个“Ｏ”形圈７×１．５ ②两个固定螺钉 ③可转动９０°④护帽 ⑤带锁紧护帽 ⑥钥匙拔出距离 ⑦插头拔出距离
管道安装的ＨＥＤ ４０Ａ／…型
压力继电器
底板安装的ＨＥＤ ４０Ｐ １０…型
压力继电器
元件尺寸： 用于作为垂直叠加件的压力继电器的规格６叠加板
①四个＂Ｏ＂形圈９．２５×１．７８
②固定压力继电器的底板
螺纹
③固定阀的四个孔
配合表面质量
要求见规格１０
装压力继电器
的管路
丁晴橡胶 ３０８４００ ３０８４０１ ３０８４０２ ３０８４０３ ３０８４０４ ３０８４０５ ３０８４０６ ３０８４０７ ３０８４０８ ３１７６０６
件号
氟橡校 ３０８４３６ ３０８４３７ ３０８４３８ ３０８４３９ ３０８４４０ ３０８４４１ ３０８４４２ ３０８４４３ ３０８４４４ ３１７６０７
元件尺寸： 用于作为垂直叠加件的压力继电器的规格１０叠加板
①５个“Ｏ”形圈１２×２
②固定压力继电器的底板螺纹
③固定阀的四个孔
配合表面质量要求
装压力继电器
的管路
丁晴橡胶 ３０８４０９ ３０８４１０ ３０８４１１ ３０８４１２ ３０８４１３ ３０８４１４ ３０８４１５ ３０８４１６ ３０８４１７ ３１７６０８
件号
氟橡校 ３０８４４５ ３０８４４６ ３０８４４７ ３０８４４８ ３０８４４９ ３０８４５０ ３０８４５１ ３０８４５２ ３０８４５３ ３１７６０９
SHANGHAI LIXIN HYDRAULICSHANGHAI LIXIN HYDRAULIC
241
Page 4

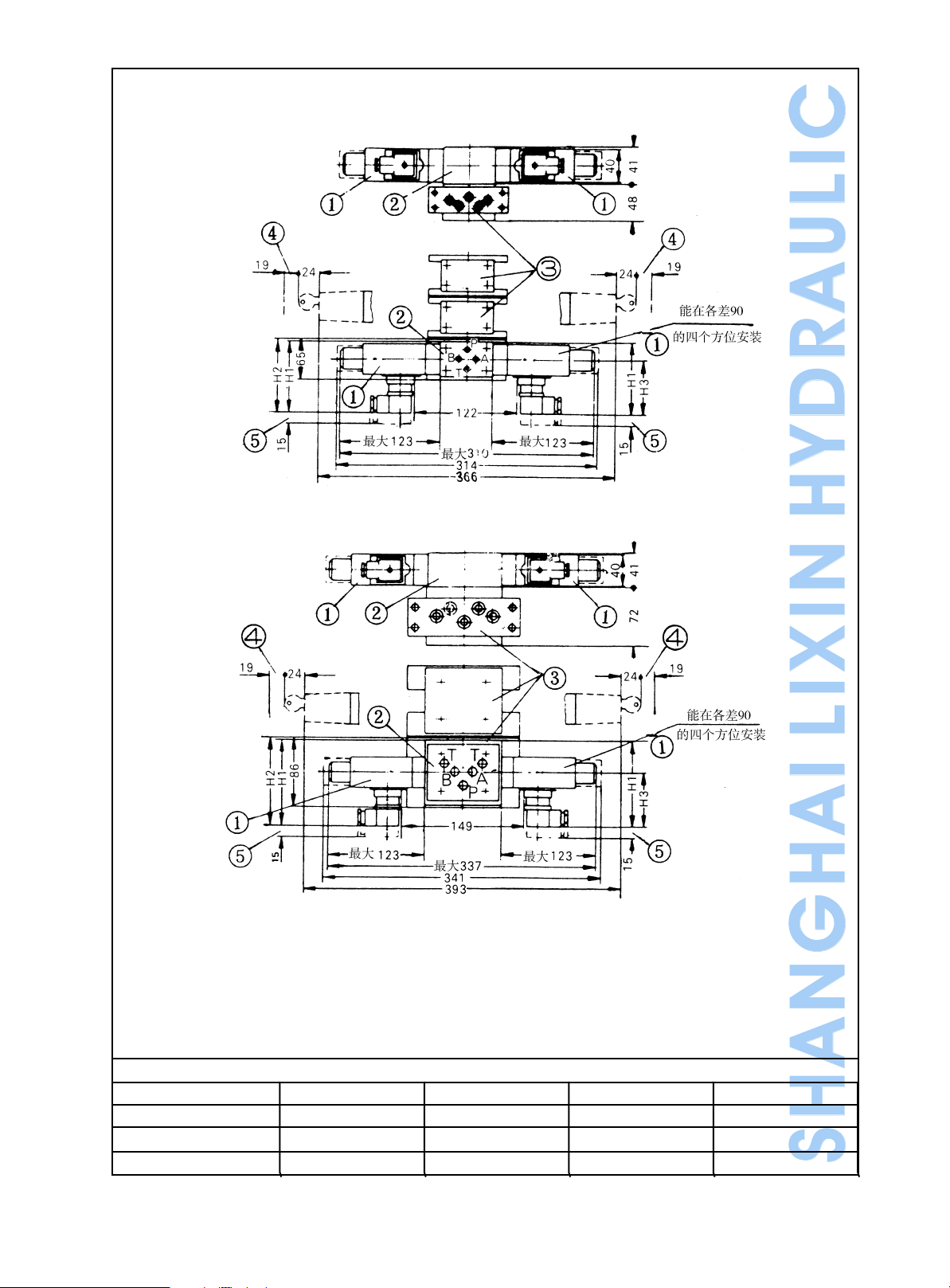

在规格６叠加总成中安装ＨＥＤ４型压力继电器的指南
在规格１０叠加总成中安装ＨＥＤ４型压力继电器的指南
１ 安装在叠加总成中的压力继电器
２ 安装作叠加件的压力继力器的油路板
３ 水平叠加件
４ 钥匙拔出距离
５ 插头拔出距离
注：压力继电器的安装位置取决于最近的叠加油路安装距离
规格
规格６
规格１０
插头型号
Z14
Z15
Z14
Z15
H1
95
97
108
100
242
H2
98
100
116
118
H3
74
76
74
76
