深圳市浩博高科技有限公司 HBT921
说明书
V1.2

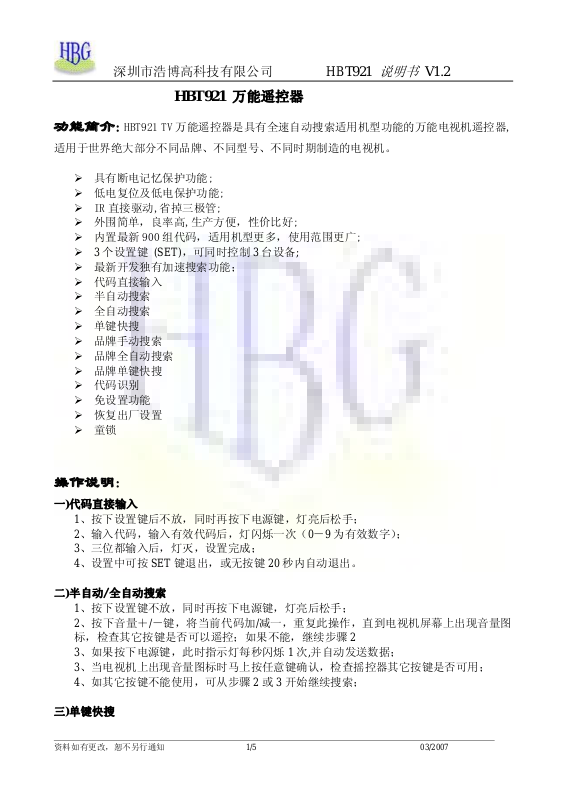

HBT921 万能遥控器
功能简介: HBT921 TV 万能遥控器是具有全速自动搜索适用机型功能的万能电视机遥控器,
适用于世界绝大部分不同品牌、不同型号、不同时期制造的电视机。
¾ 具有断电记忆保护功能;
¾ 低电复位及低电保护功能;
¾ IR 直接驱动,省掉三极管;
¾ 外围简单，良率高,生产方便，性价比好;
¾ 内置最新 900 组代码，适用机型更多，使用范围更广;
¾ 3 个设置键 (SET)，可同时控制 3 台设备;
¾ 最新开发独有加速搜索功能；
¾ 代码直接输入
¾ 半自动搜索
¾ 全自动搜索
¾ 单键快搜
¾ 品牌手动搜索
¾ 品牌全自动搜索
¾ 品牌单键快搜
¾ 代码识别
¾ 免设置功能
¾ 恢复出厂设置
¾ 童锁
操作说明:
一)代码直接输入
1、按下设置键后不放，同时再按下电源键，灯亮后松手；
2、输入代码，输入有效代码后，灯闪烁一次（0－9 为有效数字）；
3、三位都输入后，灯灭，设置完成；
4、设置中可按 SET 键退出，或无按键 20 秒内自动退出。
二)半自动/全自动搜索
1、按下设置键不放，同时再按下电源键，灯亮后松手；
2、按下音量＋/－键，将当前代码加/减一，重复此操作，直到电视机屏幕上出现音量图
标，检查其它按键是否可以遥控；如果不能，继续步骤 2
3、如果按下电源键，此时指示灯每秒闪烁 1 次,并自动发送数据；
3、当电视机上出现音量图标时马上按任意键确认，检查摇控器其它按键是否可用；
4、如其它按键不能使用，可从步骤 2 或 3 开始继续搜索；
三)单键快搜
资料如有更改，恕不另行通知 1/5 03/2007
Page 2
深圳市浩博高科技有限公司 HBT921
说明书
V1.2
1、按住设置键约 3.5 秒，灯亮后松手；
2、此时指示灯每秒闪烁 1 次,并发送数据；
3、当电视机上出现音量图标时马上按任意键确认
4、检查摇控器其它按键是否可用；如不可用,重复步骤 1-3.
四)品牌手动搜索
1、按住品牌代码键后不放，同时再按下电源键，灯亮后松手；
2、按下音量＋/－键，将当前代码加/减一，重复此操作，直到电视机屏幕上出现音量图
标，检查其它按键是否可以遥控；如果不能，继续步骤 2
3、按 SET 键保存并退出；
4、无按键 20 秒后自动退出。
五)品牌全自动搜索
1、按住品牌代码键后不放，同时再按下电源键，灯亮后松手；
2、按下电源键，此时指示灯每秒闪烁 1 次,并发送数据；
3、当电视机上出现音量图标时马上按任意键确认，检查摇控器其它按键是否可用；
4、如其它按键不能使用，可在从步骤 2 开始继续搜索,或者使用单自动方式搜索；
5、按下 SET 键退出，或自动搜索一周后自动退出。
六)品牌单键快搜
1、按住对应的电视机品牌键不放约 5 秒，此时指示灯每秒钟闪烁 1 次,当电视机上出现音
量图标时松手；
2、检查其它按键是否可用,如其它按键不能正常使用，请重复步骤 1，直到设置成功。
七)代码识别
1、按下 SET 键后不放，再同时按下数字键 1(2、3)；
2、灯闪的次数分别对应百(十、个)位上的数字，不闪表示 0。
八)免设置功能
遥控器初次上电，无须设置便可直接控制市面上大多数电视机。
九)恢复出厂设置
按住设置键后不放，同时再按下’0’键，可恢复出厂设置。
十) 童锁
按下设置键，再按下静音或‘9’键，灯闪烁两下，表示已上锁。上锁后，只可发码和查看，
不可设置。解锁时执行同样操作，灯闪烁一下，表示已解锁。
资料如有更改，恕不另行通知 2/5 03/2007
Page 3
深圳市浩博高科技有限公司 HBT921

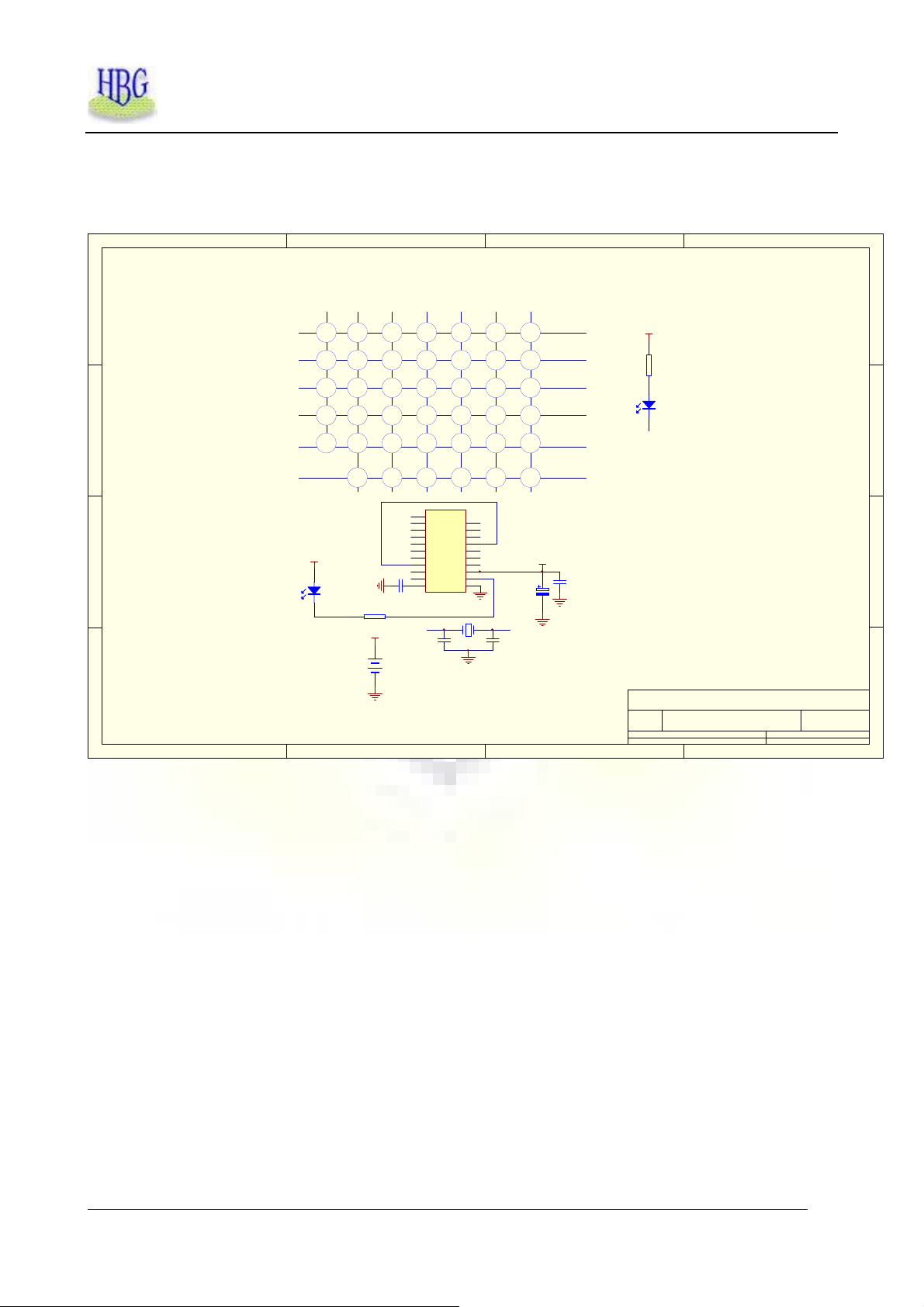

应用原理图
1
2 3
说明书
V1.2
4
D
C
B
A
1 2 34
P0.6 P0.5
音量
+
静音
+
频道
右
屏显
VCC
D1
IR
P0.3P0.4 P0.1 P0.0P0.2
P1.0
IRO
睡眠
菜单
CH+
3
9
OSCOOSCI
100UF/10V
C1
20P
电源
P1.1
6
P1.2
往反
P1.3
频道
-
正常声音
P1.4
P1.5
选台
说明：
CH+，CH-
VCC
C3
C5
104
制式
伴音
设置
1
丽音
4
1
-/--
7
音量
-
左
完成
下
设置
2
设置
3
1
2
3
4
5
6
7
8
9
10
C4
104
R2
2.2R
VCC
BT1
BATTERY
5
8
TV/AV
画中画
交换
U1
P0.0
P0.1
P0.2
P0.3
P0.4
P0.5
P0.6
P0.7
OSCI
OSCO
RST11VSS
2
0
上
图像
CH-
21
P1.6
20
P1.5
19
P1.4
18
P1.3
17
P1.2
16
P1.1
15
P1.0
14
VDD
13
IRO
12
Y1
C2
3.58M
20P
VCC
R1
470R
STATUS_LED
P1.6
主要用于画中画功能
Title
A4
Date: 4-Jul-2007 Sheet of
File: D:\HBG
Number RevisionSize
HBT921
1
标准品(原始文件
应用电路 图
)\HB T9 XX(国内TV万用)\HBT9XX.DDBDrawn By:
D
C
B
A
V1.2
资料如有更改，恕不另行通知 3/5 03/2007
Page 4
深圳市浩博高科技有限公司 HBT921

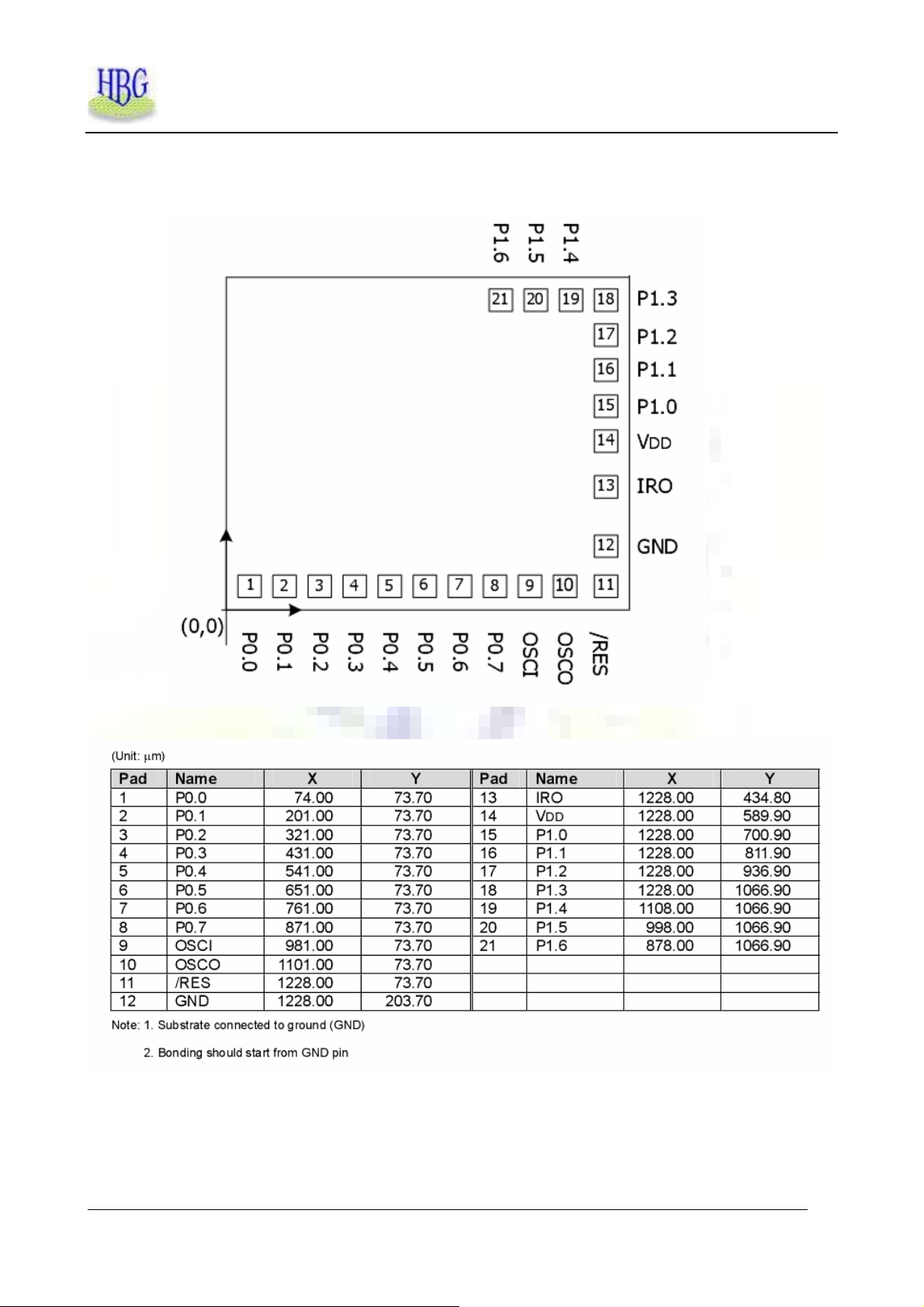

邦定图
说明书
V1.2
资料如有更改，恕不另行通知 4/5 03/2007
Page 5
深圳市浩博高科技有限公司 HBT921
V1.1 初始版本
V1.2 CH+,CH- 主要用于画中画,频道+，频道-才是常用频道切换键. 对此在原理图中作了补充说明.
说明书
V1.2
