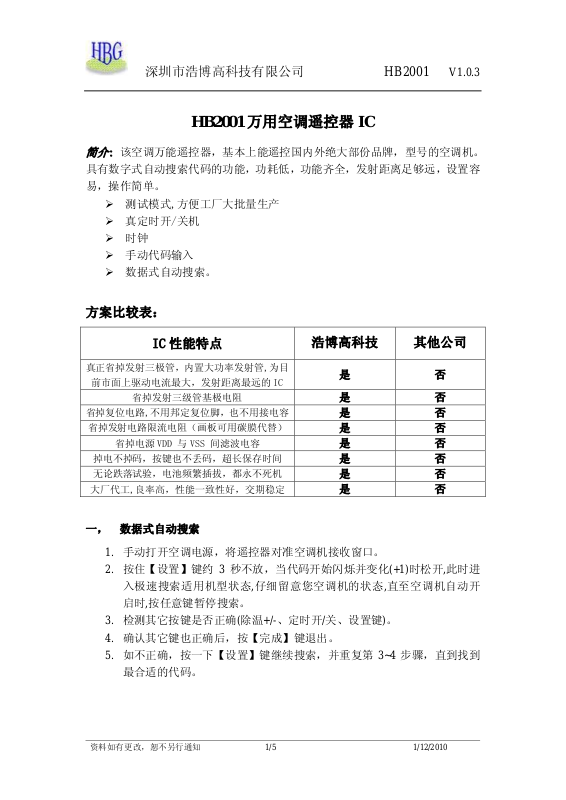

深圳市浩博高科技有限公司 HB2001 V1.0.3
HB2001 万用空调遥控器 IC
简介
: 该空调万能遥控器，基本上能遥控国内外绝大部份品牌，型号的空调机。
具有数字式自动搜索代码的功能，功耗低，功能齐全，发射距离足够远，设置容
易，操作简单。
¾ 测试模式,方便工厂大批量生产
¾ 真定时开/关机
¾ 时钟
¾ 手动代码输入
¾ 数据式自动搜索。
方案比较表：
IC 性能特点
真正省掉发射三极管，内置大功率发射管,为目
前市面上驱动电流最大，发射距离最远的 IC
省掉发射三级管基极电阻
省掉复位电路,不用邦定复位脚，也不用接电容
省掉发射电路限流电阻（画板可用碳膜代替）
省掉电源 VDD 与 VSS 间滤波电容
掉电不掉码，按键也不丢码，超长保存时间
无论跌落试验，电池频繁插拔，都永不死机
大厂代工,良率高，性能一致性好，交期稳定
浩博高科技 其他公司
是 否
是 否
是 否
是 否
是 否
是 否
是 否
是 否
一， 数据式自动搜索
1. 手动打开空调电源，将遥控器对准空调机接收窗口。
2. 按住【设置】键约 3 秒不放，当代码开始闪烁并变化(+1)时松开,此时进
入极速搜索适用机型状态,仔细留意您空调机的状态,直至空调机自动开
启时,按任意键暂停搜索。
3. 检测其它按键是否正确(除温+/-、定时开/关、设置键)。
4. 确认其它键也正确后，按【完成】键退出。
5. 如不正确，按一下【设置】键继续搜索，并重复第 3~4 步骤，直到找到
最合适的代码。
资料如有更改，恕不另行通知 1/5 1/12/2010
Page 2
深圳市浩博高科技有限公司 HB2001 V1.0.3
二， 手动搜索
1． 手动打开空调电源，将遥控器对准空调机接收窗口。
2． 按住【设置】键约 3 秒不放，当代码开始闪烁时松开,一下一下按【温度
+】键，仔细留意您空调机的状态。
3． 直至空调机自动开启时，检测其它按键是否正确(除温+/-、定时开/关、
设置键)。
4． 确认其它键也正确后，按【完成】键，设置完毕。
5． 如其它键不正确请按【温度+】键继续搜索，并重复第 3~4 步骤，直到找
到最合适的代码。
三， 代码输入
1． 手动打开空调机电源，从代码表中查出您所要遥控的空调机所对应的机
型，并找出第一个代码。
2． 按住【设置】键约 3 秒不放，当代码开始闪烁时松开，按【温度+】或【 温
度-】，直至所需要的代码，代码正确空调机会开启。
3． 检测其它按键是否正确(除温+/-、定时开/关、设置键)。
4． 确认其它键也正确后，按【完成】键，设置完毕。
5． 如其它键不正确请按【温度+】键继续搜索，并重复第 2~4 步骤，直到找
到最合适的代码。
6． 代码表：
四， 时钟设置：
1． 按下【时钟】键约 3 秒，进入时钟设置状态，时钟闪烁。再按【温度+】
或【温度－】键，每按一次，分钟加一或减一。也可按住【温度+】或
【温度－】键时钟以 10 分钟为单位连续加或减，调到想要的时钟后，按
【时钟】键保存并退出。
资料如有更改，恕不另行通知 2/5 1/12/2010
Page 3
深圳市浩博高科技有限公司 HB2001 V1.0.3
五， 定时开机和定时关机设置：
1．配备原来遥控器定时功能，按下【定时开机】或【定时关机】键，以 1
小时为单位递增，LCD 上定时开或关标示取消表示已取消定时开或关。
六， 测试模式
1． 按住【模式】键不放并上电，LCD 全亮，表示进入测试模式，松开按键；
然后按除【模式】键外的其它按键，液晶屏将显示每个按键对应的键值
并发 6122 码值,方便进行按键测试；测试完毕按【模式】键退出
七， 邦定图
备注：
1. IC 衬底必须接地
2. 从 pin9(vss)开始绑定
资料如有更改，恕不另行通知 3/5 1/12/2010
Page 4
深圳市浩博高科技有限公司 HB2001 V1.0.3
八， 原理图：
321
4
PIN 3
PIN 2
PIN 1
PIN 0
S13S14
28
S12
27
S11
26
S10
25
S9
24
S8
23
S7
22
S6
21
S5
20
S4
19
S3
18
S2
17
S1
16
S0
PIN3
完成
POUT2
POUT1
POUT0
3.0V
C3
C2
C1
C0
VDD
时钟
C1
47uf--100uf
Title
Date : 8- Jan-201 0 Sh eet of
File: D:\HB2 0 0 1. Ddb Drawn By:
设置
自动风向
A4
PIN2
HB2001
万用空调遥控器原理 图
Number RevisionSize
1
PIN1
定关
手动风向
温度加温度减模式
定开
风量
开关
浩博高科技有限公司
1
PIN0
V1.0.1
D
C
B
A
1
S15
2
S16
D
C
B
A
S0
S1
S2
S3
S4
S5
S6
S7
S8
S9
S10
S11
S12
S13
1 2 34
3
S17
4
S18
5
S19
6
S20
7
S21
8
S22
9
S23
10
C0
11
C1
12
C2
13
C3
14 15
VDD
R1
820 K
C4
30PF
RESB
TEST
ROSC
SEG0
SEG1
SEG2
SEG3
SEG4
SEG5
SEG6
SEG7
SEG8
SEG9
SEG10
SEG11
SEG12
SEG13
SEG14
SEG15
S14
S15
LCD
VDD
R2
2.2 R
C2
C3
20PF
20PF
Y1
32768 HZ
D1
红外管
C5
104
VDD
P0.4
P0.5
P0.6
P0.7
IRO
VSS
SEG16
S16
S17
X32I
VDD
X32O
SEG17
SEG18
SEG19
SEG20
SEG21
SEG22
S18
S19
S20
S21
S22
P0.3
P0.2
P0.1
P0.0
COM4
COM3
COM2
COM1
COM0
SEG31
SEG30
SEG29
SEG28
SEG27
SEG23
SEG24
SEG25
SEG26
POUT0
POUT1
POUT2
S23
