GX 3000 / GX 4000 / GX 5000

BEDIENUNGSANLEITUNG

OWNER`S MANUAL

BEDIENUNGSANLEITUNG

Wir freuen uns, dass Sie ein Gerät aus der HIFONICS GOLIATH - Baureihe ausgewählt haben.
Bevor Sie die Installation beginnen, lesen Sie bitte die Einbauanleitung genau durch.
Optimaler Einbau und korrekter Anschluss wird hervorragende Wiedergabequalität und
einwandfreie Funktion über viele Jahre hinweg garantieren.

Inhaltsverzeichnis

Technische Daten..............................................................................................................................

Installationshinweise, Einbau des Verstärkers...............................................................................

Elektrischer Anschluss.....................................................................................................................

Funktionen und Bedienelemente.....................................................................................................

Lautsprecher und Cinch-Anschluss.................................................................................................

Fehlerbehebung.................................................................................................................................

Technische Daten

GX 3000

Kanäle

Ausgangsleistung RMS bei 14.4 Volt
Watt an 4 Ohm 1100 1500 1800
Watt an 2 Ohm 2000 2700 3200
Watt an 1 Ohm 3000 4000 5000

1 1 1

GX 4000

GX 5000

Seite

2

3

3

4

5

8

2

Frequenzgang -3dB 10Hz - 30kHz 10Hz - 30kHz 10Hz - 30kHz
Dämpfungsfaktor 250 250 250
Signal-Rauschabstand >95dB >95dB >95dB
Klirrfaktor (THD&N) < 0.08% < 0.08% < 0.08%
Eingangsempfindlichkeit (Cinch Inputs asymmetrisch) 0.2 - 9 Volt 0.2 - 9 Volt 0.2 - 9 Volt
Eingangsimpedanz (Cinch Inputs asymmetrisch) 47 kOhm 47 kOhm 47 kOhm
Eingangsempfindlichkeit (Mini DIN Inputs symmetrisch) 0.4 - 18 Volt 0.4 - 18 Volt 0.4 - 18 Volt
Eingangsimpedanz (Mini DIN Inputs symmetrisch) 20 kOhm 20 kOhm 20 kOhm

Variable Tiefpassweiche - 24dB/Oct 35Hz - 250Hz 35Hz - 250Hz 35Hz - 250Hz
Variabler Subsonic-Filter - 24dB/Oct 15Hz - 35Hz 15Hz - 35Hz 15Hz - 35Hz
Variabler BassBoost bei 45Hz 0dB bis +18dB 0dB bis +18dB 0dB bis +18dB
Variabler Phase-Shift 0° - 180° 0° - 180° 0° - 180°

Cinch-Ausgänge Vollbereich Vollbereich Vollbereich
Bass Fernbedienungs-Einheit inkl. Diagnostic-LED Ja Ja Ja

Abmessungen in mm
Breite x Höhe 285 x 71
Länge

520/653

285 x 71285 x 71

600/733 700/833

Installationshinweise

Achten Sie bei der Installation darauf, dass keine serienmäßig im Kfz vorhandenen Teile wie z.B. Kabel, Bordcomputer,
Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in
zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronische
Steuerungen des Fahrzeuges. Montieren Sie den Verstärker auf keinen Fall auf ein Bassgehäuse, denn dadurch können
sich die Bauteile im Verstärker los vibrieren und den Verstärker beschädigen.
Die Zuleitungskabel sollten bei dem Einbau so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.

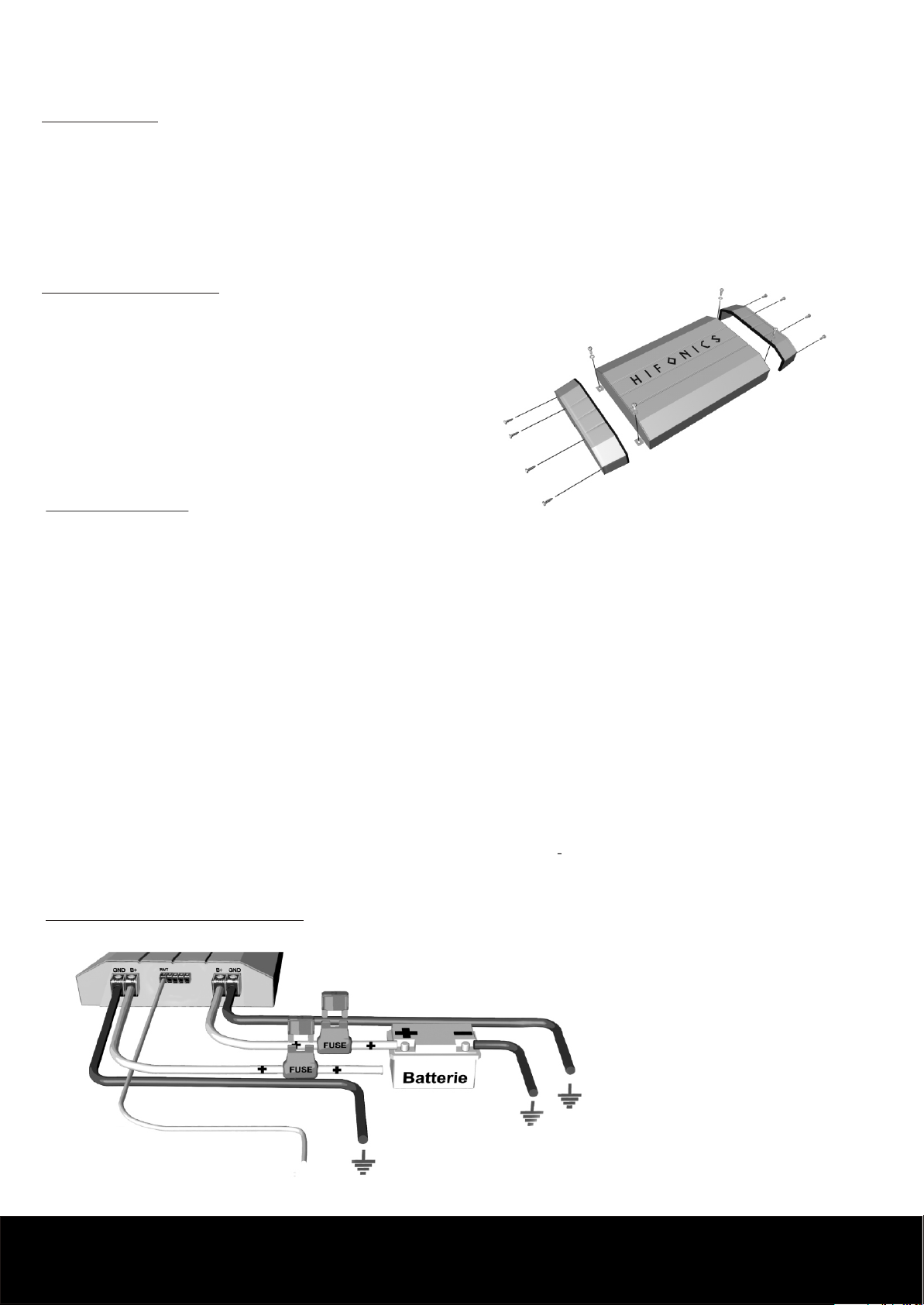

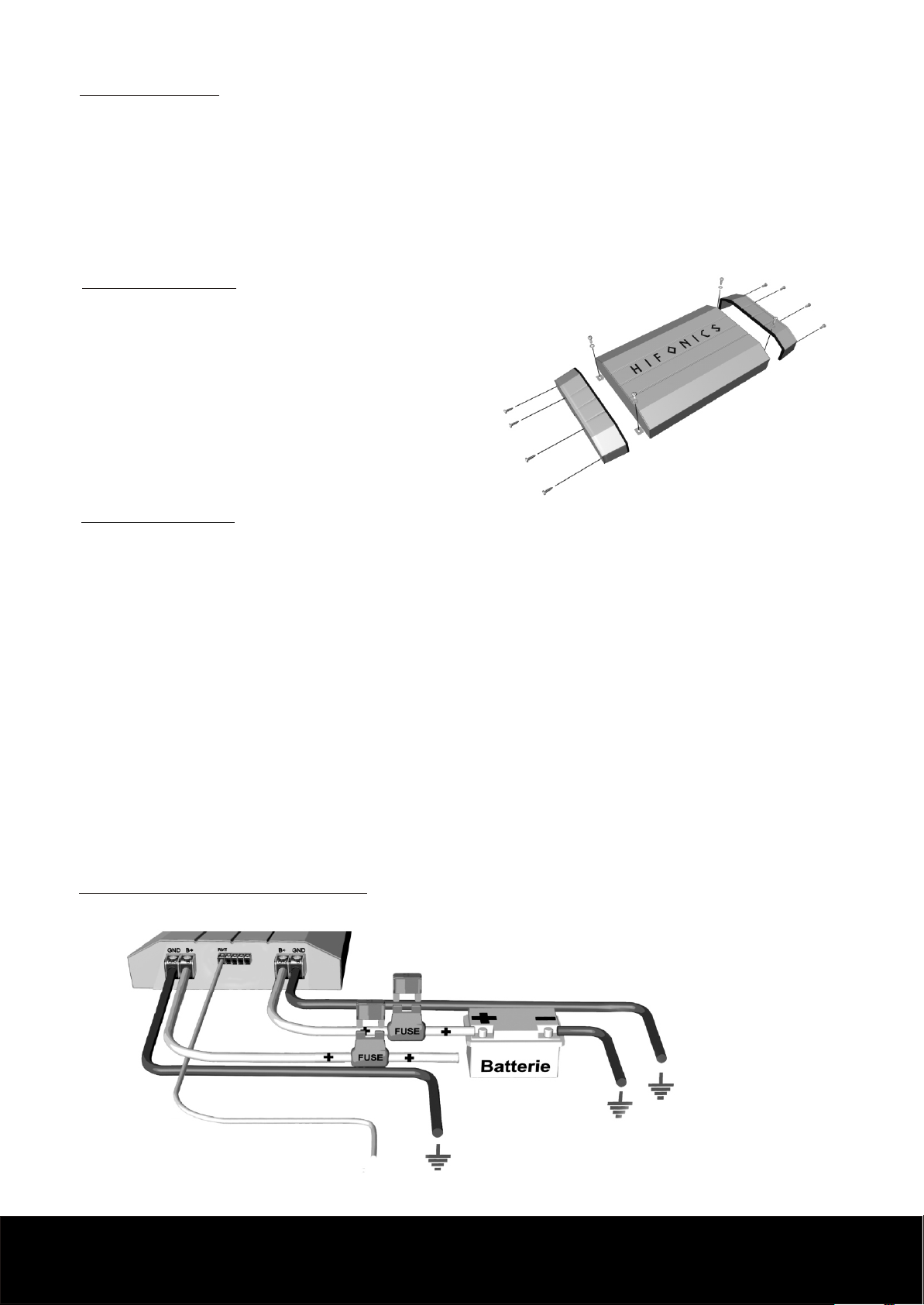

Einbau des Verstärkers

Halten Sie den Verstärker an die gewünschte Einbaustelle.
Markieren Sie die Bohrlöcher mit einem geeigneten Stift.
Bohren Sie dann die Löcher und verschrauben Sie den
Verstärker mit den beiliegenden Schrauben.

Elektrischer Anschluss

Batterieanschluss (BATT+12V) Verbinden Sie diesen Schraubanschluss mit dem 12 Volt Pluspol

der Fahrzeugbatterie. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Stromkabel
(25qmm) und installieren Sie eine zusätzliche Kabel-Sicherung. Diese sollte, um absolute Betriebssicherheit zu
gewährleisten, möglichst nahe an der Batterie sein.

Einschaltleitung (REM) Verbinden Sie den Schaltausgang (z.B. für automatische Antenne) des Steuergerätes
(Autoradio) mit dem Remote-Anschluss des Verstärkers. Dadurch schaltet sich der Verstärker bei Einschalten des
Autoradios automatisch ein.

Masseanschluss (GND) Verbinden Sie diesen Schraubanschluss mit der Fahrzeugkarosserie.
Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt am Fahrzeug­chassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elektrische Ver­bindung zum Minuspol der Fahrzeugbatterie hat. Der Querschnitt sollte dabei genauso groß wie bei
der Plusleitung gewählt werden.

Gerätesicherung (FUSE) Die extern zu installierenden Sicherungen schützen das Gerät vor Kurzschlüssen und
Überlastung. Der Wert ist für Belastung bzw. Anschluss an 4 Ohm Lautsprecher ausgelegt. Im 2 Ohm bzw. 1 Ohm Betrieb
erhöht sich die Stromaufnahme um ca. 50%, das heißt die Gerätesicherungen müssen eventuell gegen entsprechend
höhere Werte ausgetauscht werden.

Strom-/Masse-Remoteanschlüsse

REMOTE

MASSE

MASSE

MASSE

3

3

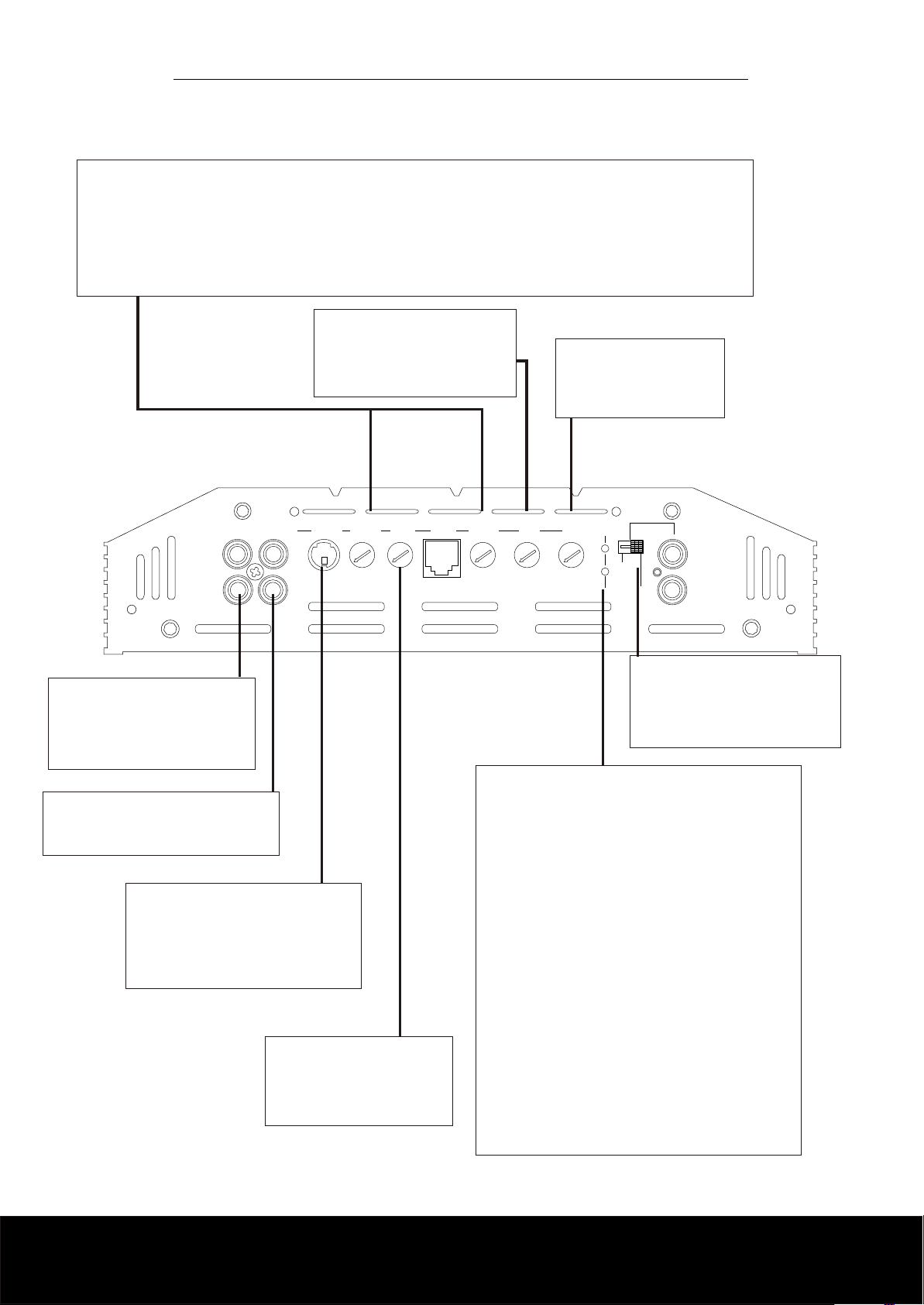

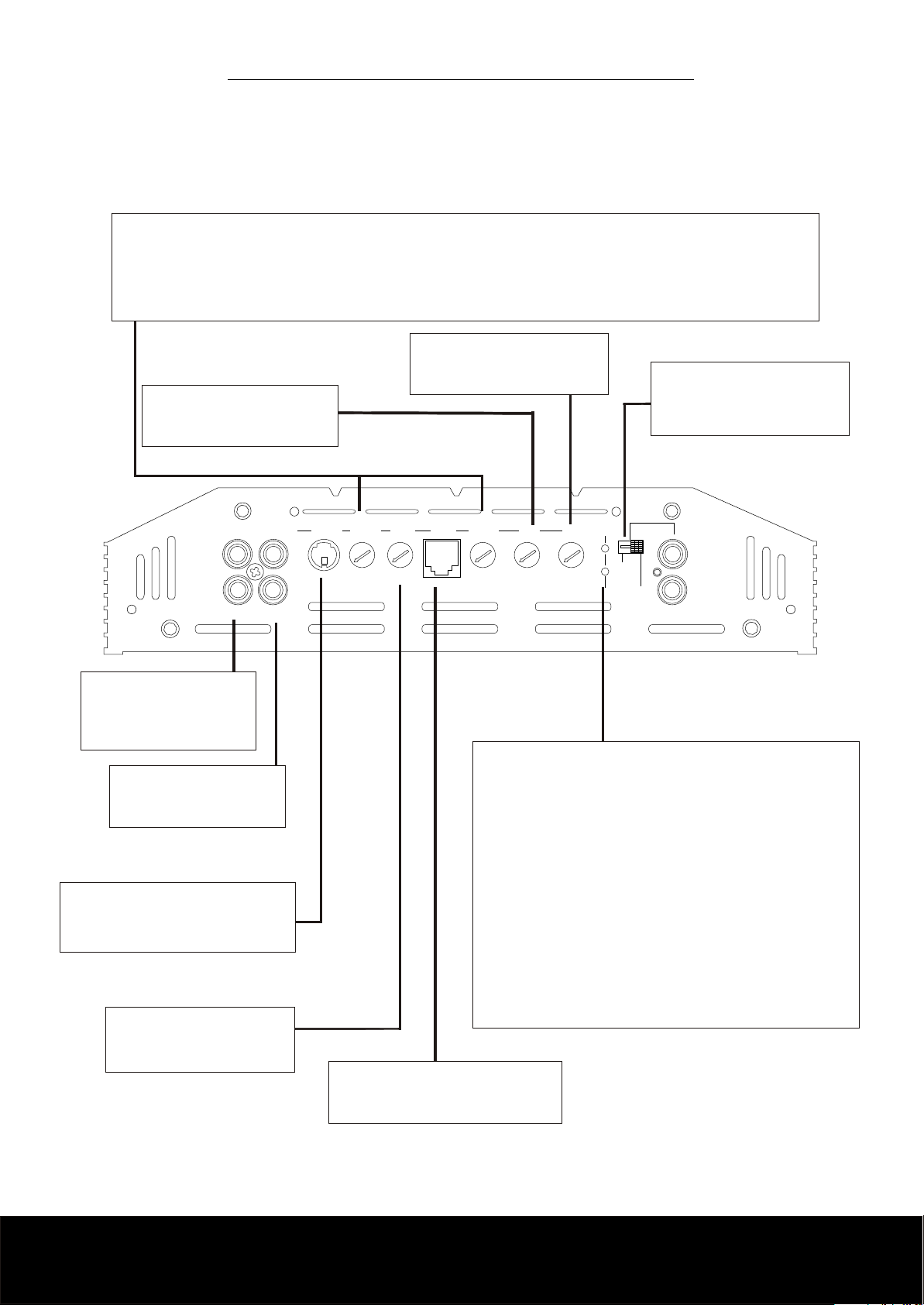

Verstärker Funktionen und Bedienelemente

GX 3000 / GX 4000 / GX 5000

LOW PASS/SUB SONIC - Regler
LOW PASS (Tiefpass) - regelt die Begrenzung des Frequenzgangs der Lautsprecher nach oben. Die

Trennfrequenz ist stufenlos von 35Hz bis 250Hz regelbar.

SUB SONIC - Der Subsonic-Filter erlaubt es den Subwoofer von ultratiefen Frequenzen abzutrennen,
damit dieser nicht mechanisch bzw. elektrisch überlastet wird. Diese sehr tiefen Frequenzen kann ein
Subwoofer, je nach Größe nicht mehr in Schall umwandeln. Die Frequenz ist stufenlos von 15Hz bis 35Hz
regelbar.

Phase - Regler

Dieser erlaubt die Anpassung der
Phase von 0° bis 180°. Dadurch
kann jeder beliebige Subwoofer
optimal in das Fahrzeug integriert
werden.

Level - Regler

Regelt die Eingangs
Empfindlichkeit zwischen
9 Volt und 0.2 Volt

LINE INPUT LINE OUTPUT

Line Input- Cincheingänge

Zur Ansteuerung mittels Cinch­kabel mit dem Steuergerät
verbinden.

Line Out - Cinchausgänge

Vollbereichs-Cinchausgänge für die
Ansteuerung weiterer Verstärker.

Balanced Input- Symmetrische
Eingänge - diese sind im Gegensatz
zu normalen asymmetrischen
Cinch-kabeln störungsunanfällig
gegen Einstreuungen von der
Fahrzeugelektronik.

BALANCED

SUB SONIC BASS EQ REMOTE LOW PASS PHASE LEVEL

INPUT

LL

RR

Bass EQ - Regler

Bassanhebung - stufenlos
von 0dB bis +18dB bei 45
Hz regelbar.

POWER

OUTPUT

9V 0,2V0° 180°35Hz 250Hz0dB 18dB15Hz 35Hz

MASTER

INPUT

PROTECT

SLAVE

INPUT SLAVE/OUTPUT MASTER -

Mit der MASTER/SLAVE-Funktion
können Sie eine elektrische Verbindung
zwischen zwei gleichen Mono
(2x Goliath) Verstärkern herstellen, so
dass Sie einen großen Subwoofer mit
zwei Verstärkern betreiben können.

Power - LED

Leuchtet diese LED grün, ist der Verstärker Betriebs­bereit.

Protect - LED

Leuchtet diese LED rot, kann dieses folgende Gründe
habe:
b) Kurzschluss an den Lautsprechern
c) Überlastung (z.B. Zu niedrige Impedanz,
Strommangel)
d) Verstärkerdefekt
Die elektronischen Schutzschaltungen schützen bei
einer Fehlfunktion Lautsprecher und Verstärker. Bei
Anzeige einer Störung (z.B. durch Überhitzung) kann
der Verstärker nach entsprechender Abkühlung durch
einmaliges Aus- und Einschalten wieder in Betrieb
genommen werden. Falls die rote LED nicht erlischt,
prüfen Sie bitte sorgfältig alle Anschlüsse,
insbesondere die der Lautsprecher. Möglicherweise
liegt ein Kurzschluss vor. Wenn sich der Verstärker
nicht wieder in Betrieb nehmen lässt, prüfen Sie, ob
der Verstärker sich ohne angeschlossene
Lautsprecher- und Cinchkabel einschalten lässt. Falls
die rote LED dann immer noch nicht erlischt, liegt ein
Gerätedefekt vor. Leuchtet die LED nachdem Sie die
Lautsprecher- und Cinchkabel vom Verstärker entfernt
haben grün, prüfen Sie nochmals die Lautsprecher und
Anschlüsse auf Defekte.

4

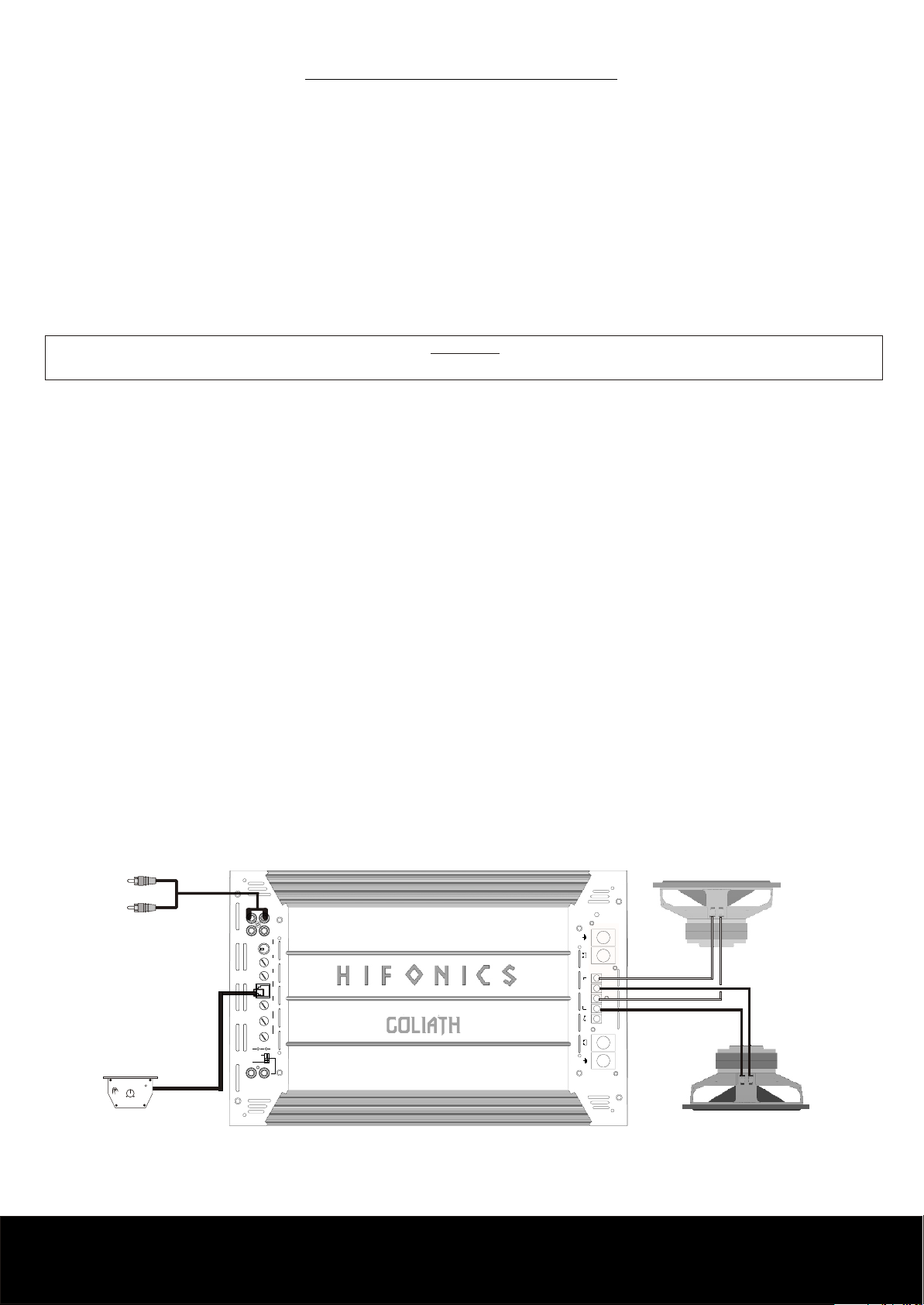

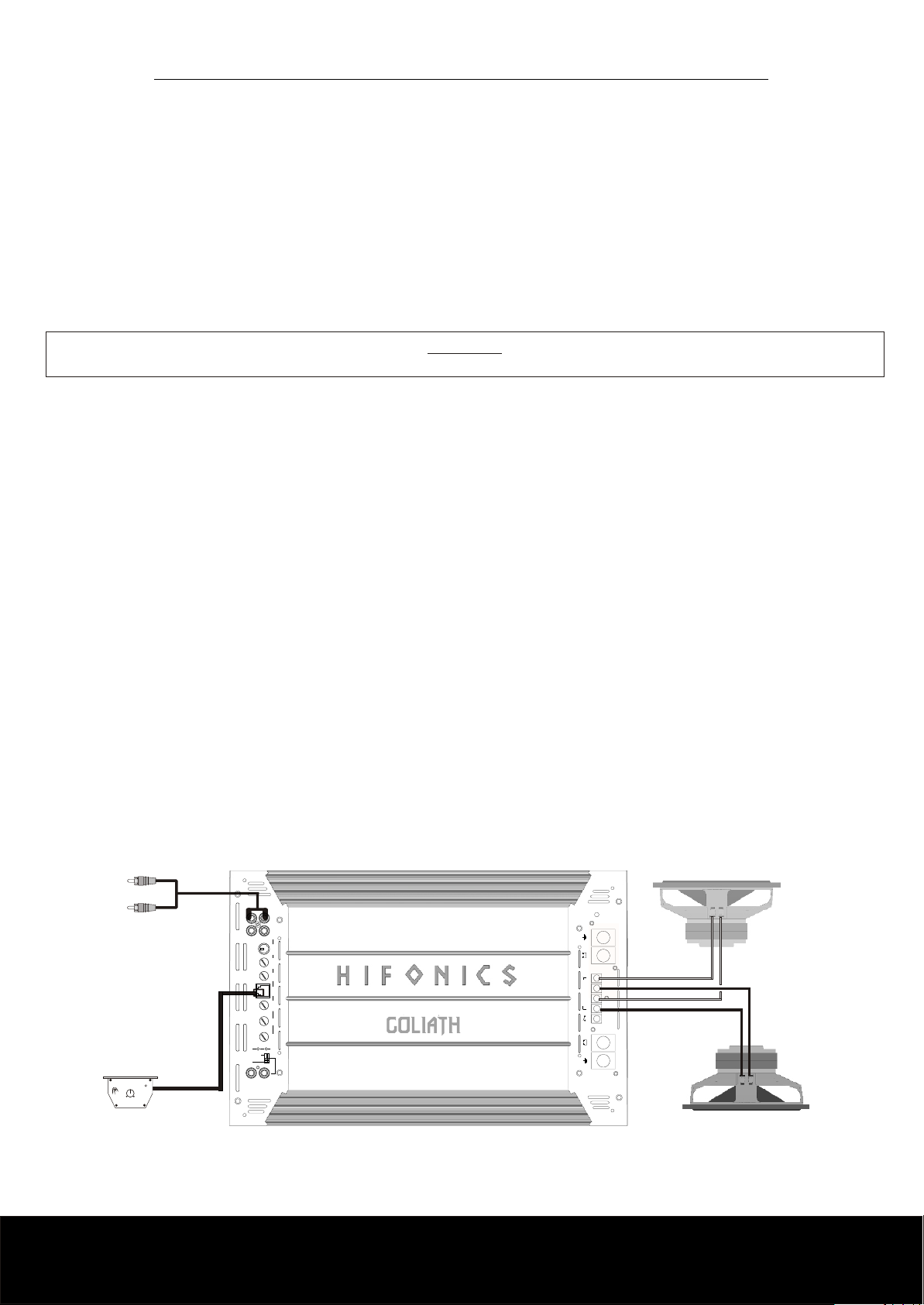

Verstärker Lautsprecher und Cinch-Anschluss

GX 3000 / GX 4000 / GX 5000

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (LINE INPUT) des Verstärkers mittels
einer Cinchleitung.

• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher-Ausgängen (SPEAKER OUTPUT/ + -)
des Verstärkers.

• Achten Sie jedoch darauf, dass die Gesamtimpedanz aller angeschlossenen Subwoofer 1 Ohm nicht unterschreitet.

• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den Verstärker zum Abschalten bringen.

• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und Minus hat einen Totalverlust der
Basswiedergabe zur Folge.

Hinweis !

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

Level-Regler

• Drehen Sie den Level-Regler gegen den Uhrzeigersinn auf die 9 Volt Position.

• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.

• Drehen Sie nun langsam den Level-Regler im Uhrzeigersinn, bis Sie aus dem Subwoofer leichte Verzerrungen hören.

• Drehen Sie den Level-Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

Lowpass-Regler

• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben. Die Trennfrequenz sollte bei 50Hz - 100 Hz,
je nach Größe des Subwoofers liegen.

Subsonic-Regler

• Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten. Die Trennfrequenz sollte bei 15Hz - 35Hz,
je nach Größe des Subwoofers liegen.

Bass EQ-Regler

• Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +18dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch
Klipping/Überlastung zerstören.

Phase-Regler

• Dieser erlaubt die Anpassung der Phase von 0° bis 180°. Dadurch kann jeder beliebige Subwoofer optimal ins Fahrzeug
integriert werden.

Cinchleitung von
Steuergerät mit
Cincheingang (LINE
INPUT) verbinden.

Kabel der Bass­Fernbedienung mit
REMOTE-Eingang
verbinden.

HIFONICSHIFONICS

POWER

PROTECT

0dB 18dB

R

L

LINE INPUT LINE OUTPUT

LL

RR

BALANCED

INPUT

SUB SONIC BASS EQ REMOTE LOW PASS PHASE LEVEL

9V 0,2V0° 180°35Hz 250Hz0dB 18dB15Hz 35Hz

PROTECT

POWER

OUTPUT

MASTER

INPUT

SLAVE

Bei Anschluss von mehreren Subwoofern
kann optional der zweite Lautsprecher­Ausgang benutzt werden.

BATT +12V GND

SPEAKER OUTPUT

+ + - -

REM

BATT +12VGND

POWER INPUT POWER INPUT

Gesamtimpedanz aller
Subwoofer darf 1 Ohm
nicht unterschreiten.

5

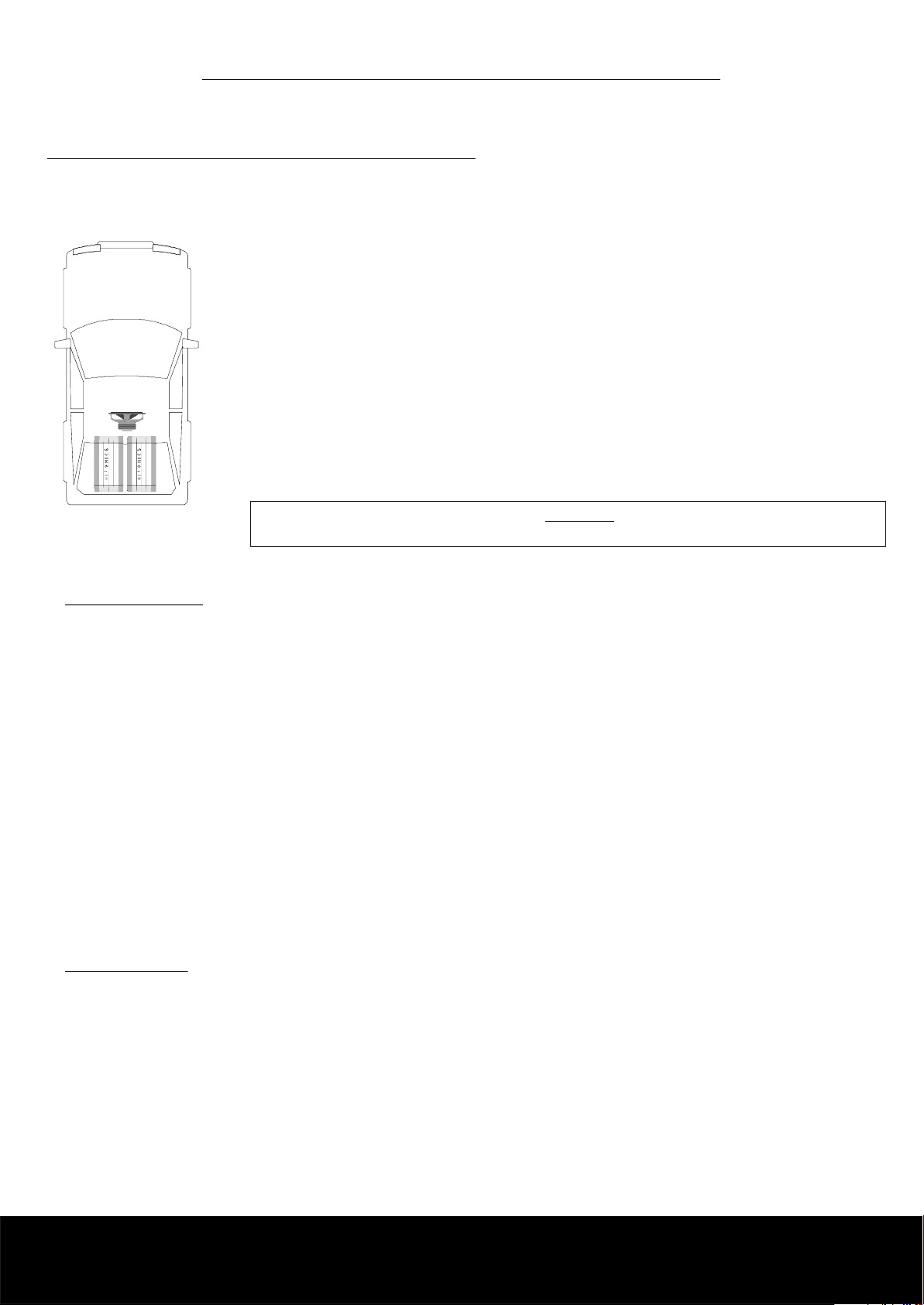

1-Kanal/Mono Verstärker Lautsprecher und Cinch-Anschluss

GX 3000 / GX 4000 / GX 5000

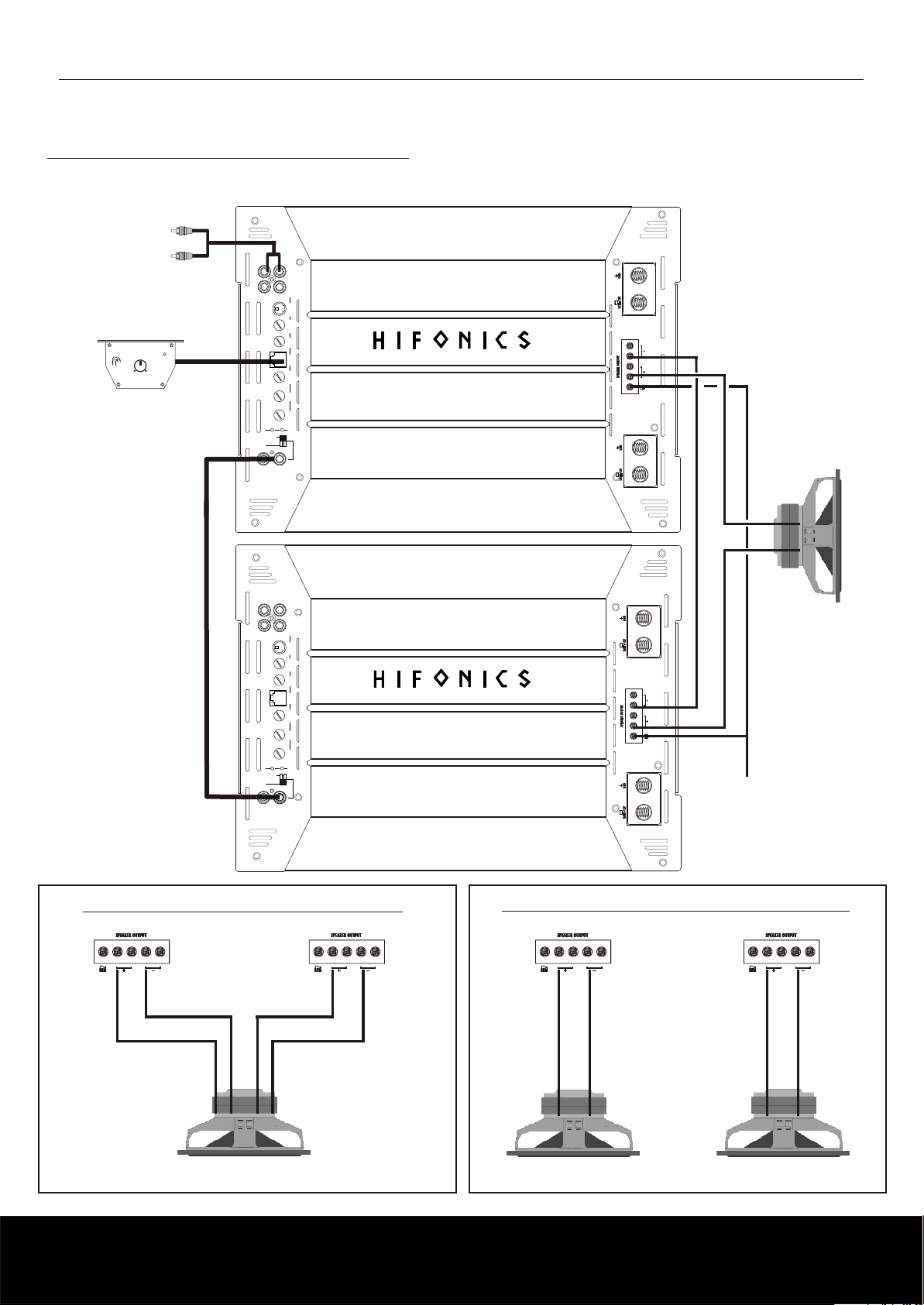

Mono Subwoofer mit 2 Mono Verstärkern

Kabelanschlüsse

• Verbinden Sie die Ausgänge des Steuergerätes (Radio) mit den Cincheingängen (INPUT
L&R) des ersten Verstärkers mittels einer Cinchleitungen (1 Paar).

• Remote von Master mit Remote Slave verbinden und dann an Steuergeträt (Radio)
anschließen Verbinden Sie die OUTPUT MASTER-Cinchbuchse des ersten Verstärkers
(MASTER) mittels einer einzelnen Cinchleitung mit der SLAVE INPUT-Cinchbuchse des
zweiten Verstärkers (SLAVE).

• Verbinden Sie die Fernbedienungseinheit mit der REMOTE IN-Buchse des ersten
Verstärkers (MASTER).

• Verbinden Sie den/die Subwoofer mittels geeigneten Kabel mit den Lautsprecher­Ausgängen (SPEAKER/ + -) der Verstärker (siehe nächste Seite).

• Achten Sie jedoch darauf, dass die Gesamtimpedanz der Subwoofer 2 Ohm nicht
unterschreitet.

• Zu niedrige Gesamtimpedanz resultiert in zu hoher Wärmeentwicklung und kann den
Verstärker zum Abschalten bringen.

• Achten Sie stets auf korrekte Polung der Lautsprecher. Das Vertauschen von Plus und
Minus hat einen Totalverlust der Basswiedergabe zur Folge.

Hinweis !

Verbinden Sie keine Lautsprecherleitungen mit der Fahrzeugkarosserie.

Einstellungen für MASTER-Verstärker

SUBSONIC-Regler - Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach unten. Die Subsonicfrequenz

sollte bei 15Hz - 40Hz, je nach Größe des Subwoofers liegen.

LOW PASS-Regler - Dieser regelt die Begrenzung des Frequenzgangs des Subwoofers nach oben, die Trennfrequenz sollte
bei 50Hz - 100 Hz, je nach Größe des Subwoofers liegen.

BASS EQ - Regler - Dieser erlaubt eine Bassanhebung stufenlos von 0dB bis +18dB.
Hinweis ! Benutzen Sie diesen Regler nur mit Bedacht. Eine zu hohe Bassanhebung kann Ihre Lautsprecher durch

Klipping/Überlastung zerstören.

PHASE SHIFT-Regler - Mit dem PHASE SHIFT-Regler können Sie die Phasenlage des Subwoofers an das System
anpassen.

LEVEL-Regler

• Drehen Sie den LEVEL - Regler gegen den Uhrzeigersinn auf die 9 Volt Position.

• Drehen Sie den Lautstärke-Regler des Steuergerätes auf 80%-90% der maximalen Lautstärke.

• Drehen Sie nun langsam den LEVEL - Regler im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören.

• Drehen Sie den LEVEL - Regler nun ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.

MASTER/SLAVE Schalter - Der MASTER/SLAVE-Schalter muss in der “MASTER”-Position stehen.

Einstellungen für SLAVE-Verstärker

MASTER/SLAVE Schalter - Der MASTER/SLAVE-Schalter muss in der “SLAVE”-Position stehen.

Weitere Einstellungen für den SLAVE-Verstärker sind nicht notwendig, da die Einstellungen und Regelungen über den
MASTER-Verstärker laufen.

6

1-Kanal/Mono Verstärker Lautsprecher und Cinch-Anschluss

GX 3000 / GX 4000 / GX 5000

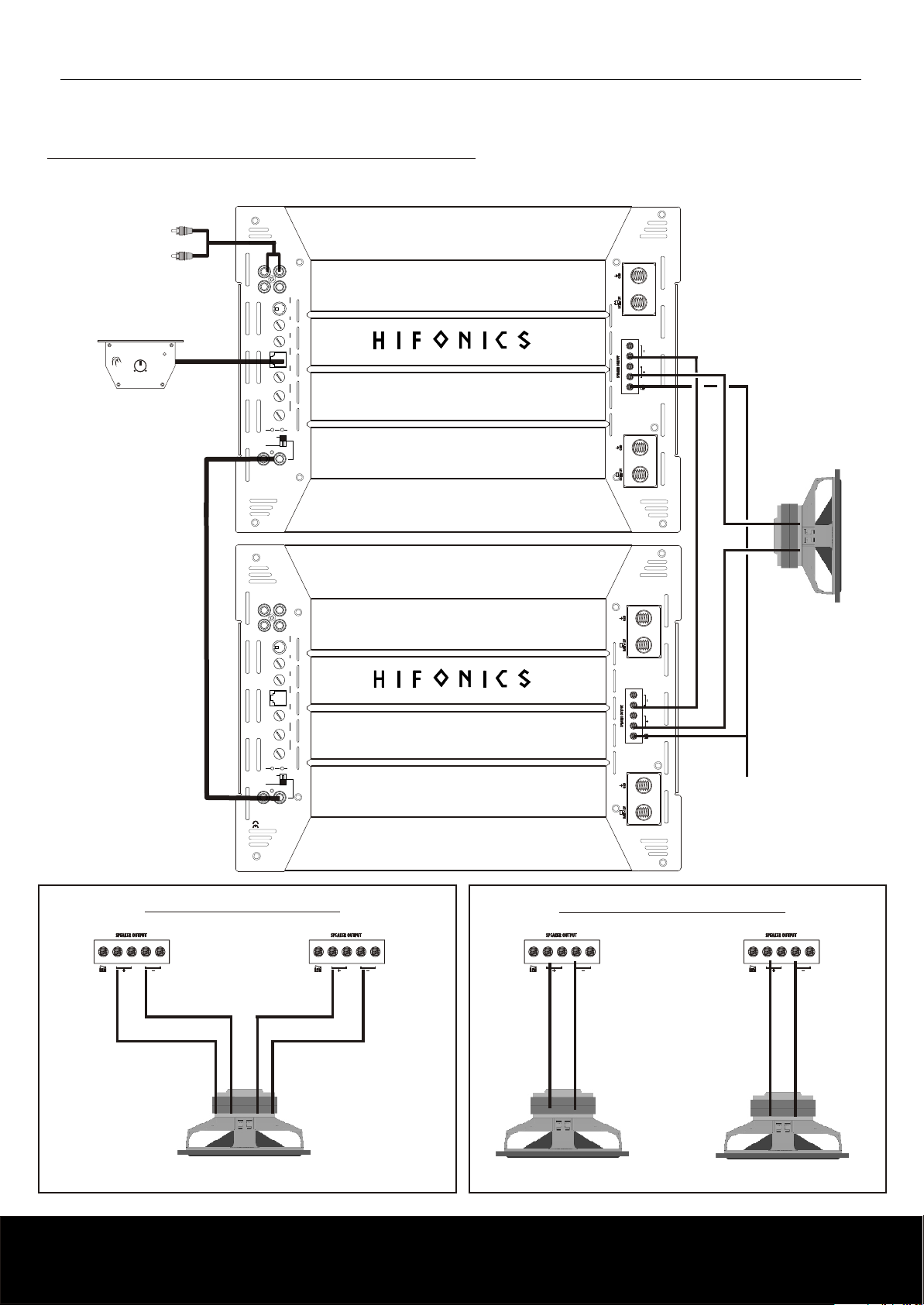

Mono Subwoofer mit 2 Mono Verstärkern

Cinchleitungen von
Steuergerät mit
Cincheingang (INPUT
L&R) verbinden.

LINE INPUT LINE OUTPUT

Kabel der Bass­Fernbedienung mit
REMOTE IN
verbinden.

HIFONICS

POWER

PROTECT

0dB 18dB

Verbindungskabel zwischen OUTPUT

MASTER und INPUT SLAVE.

LL

RR

BALANCED

INPUT

SUB SONIC BASS EQ REMOTE LOW PASS PHASE LEVEL

-

-

+

9V 0,2V0° 180°35Hz 250Hz0dB 18dB15Hz 35Hz

PROTECT

POWER

OUTPUT

MASTER

INPUT

SLAVE

MASTER

+

+

LINE INPUT LINE OUTPUT

LL

RR

BALANCED

INPUT

SUB SONIC BASS EQ REMOTE LOW PASS PHASE LEVEL

9V 0,2V0° 180°35Hz 250Hz0dB 18dB15Hz 35Hz

PROTECT

POWER

OUTPUT

MASTER

INPUT

SLAVE

T

E

Subwoofer mit Doppelschwingspule

-

+

+

-

SLAVE

2 Subwoofer mit Single-Schwingspulen

-

Subwoofer mi einer

Schwingspule2 - 8 Ohm

-

-

+

+

REMOTE- Remote von Master
mit Remote Slave verbinden
und dann an Steuergeträt
anschließen

+

-

-+

-

+

+

-

Subwoofer mit Doppelschwingspule

1 - 8 Ohm pro Schwingspule

- -

Subwoofer mit einer

Schwingspule 1 - 8 Ohm

++

Subwoofer mit einer

Schwingspule 1 - 8 Ohm

7

Fehlerbehebung

Fehler: keine Funktion
Ursache:

1. Die Verbindungskabel sind nicht korrekt angeschlossen.

2. Die Kabel haben keinen elektrischen und mechanischen Kontakt.

3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen.

Fehler: kein Ton aus Lautsprecher
Ursache:

1. Die Lautsprecherkabel oder Cinchkabel sind nicht korrekt angeschlossen oder defekt.

2. Die Lautsprecher sind defekt.

Fehler: Ein bzw. zwei Kanäle ohne Funktion
Ursache:

1. Der Balance- bzw. Fader-Regler am Steuergerät ist nicht in der Mittel-Position.

2. Ein Kabel an Lautsprecher oder Verstärker hat sich gelöst.

3. Die Lautsprecher sind defekt

Fehler: Verzerrungen aus Lautsprecher
Ursache:

1. Die Lautsprecher sind überlastet.
Drehen Sie den Level-Regler am Verstärker zurück bis keine Verzerrungen mehr hörbar sind. Drehen Sie die Bass- und Hochton-Regler
am Steuergerät zurück. Schalten Sie Loudness und BassBoost am Steuergerät bzw. Verstärker aus.

Fehler: Keine Bässe bzw. kein Stereo-Sound
Ursache:

1. Beim Anschluss sind an den Lautsprechern bzw. Kabeln plus (+) und minus (-) vertauscht worden.

Fehler: Verstärker schaltet in den Protect-Modus (rote LED leuchtet)
Ursache:

1. Kurzschluss an den Lautsprechern bzw. Kabeln.

2. Überhitzung durch zu niedrige Impedanz der Lautsprecher oder mangelnde Luftzufuhr durch ungünstigen Einbau-Ort des Verstärkers.

3. Überlastung durch Strommangel (zu dünne Kabelquerschnitte) oder durch zu niedrige Impedanz der Lautsprecher.

Fehler: Rauschen aus den Lautsprechern
Ursache:

1. Die Level-Regler am Verstärker sind voll aufgedreht. Drehen Sie diesen zurück.

2. Der Hochton-Regler am Steuergerät ist voll aufgedreht. Drehen Sie diesen zurück.

3. Das Rauschen kommt vom Steuergerät. Dieses können Sie feststellen, indem Sie die Cinchkabel am Verstärker abziehen und dann den
Verstärker einschalten. Ist das Rauschen danach nicht mehr zu hören, kommt das Rauschen von dem Steuergerät.

Störungen (Interferenzen)

Die Ursache oder Leiter von Interferenzen sind immer die Kabel. Besonders anfällig dafür sind die Strom- und Cinchkabel. Oftmals werden
Interferenzen durch Generatoren (Lichtmaschine) oder andere elektronische Steuergeräte verursacht. Die meisten dieser Probleme können
Durch korrektes und sorgfältiges Verkabeln vermieden werden. Im folgenden finden Sie dazu einige Hilfestellungen:

Benutzen Sie nur abgeschirmte Cinchkabel für die Anschlüsse zwischen Verstärker und Steuergerät.

Verlegen Sie die Signal-, Lautsprecher- und Stromkabel seperat mit ausreichendem Abstand zueinander und ebenso zu jedem anderen Kabel im
Fahrzeug. Sollte dieses nicht möglich sein, können Sie das Stromkabel zusammen mit den seriellen Kabeln im Fahrzeug verlegen. Die Cinchkabel
sollten soweit wie möglich von diesen entfernt liegen. Das Kabel der Einschaltleitung (Remote) kann zusammen mit dem Cinchkabel verlegt werden.

Vermeiden Sie Masse-Schleifen indem Sie die Masse-Verbindungen aller Komponenten in einer Sternförmigen Anordnung verlegen.
Den geeigneten Masse-Mittelpunkt können Sie durch Messen der Spannung direkt an der Batterie ermitteln. Messen Sie mit einem
Multi-Meter die Spannung der Fahrzeug-Batterie. Diesen Wert müssen Sie dann mit dem von Ihnen gewählten Masse-Punkt und dem
Plusterminal (+12V) des Verstärkers vergleichen. Wenn die gemessene Spannung nur geringfügig voneinander abweichen, haben Sie
den richtigen Masse-Mittelpunkt gefunden. Andernfalls müssen Sie einen anderen Punkt wählen. Sie sollten diese Messung bei
Eingeschalteter Zündung und angeschalteten Verbrauchern (z.B. Licht, Heckscheibenheizung) durchführen.

Benutzen Sie möglichst Kabel mit angesetzten oder verlöteten Kabelschuhen oder dergleichen. Vergoldete Kabelschuhe sind korrosionsfrei
und haben einen geringeren Kontakt-Widerstand.

Hinweis !

Im Verstärker integriert sind verschiedene elektronische Schutzsicherungen. Bei Überlastung, Überhitzung, Kurzschluss an den
Lautsprechern, aber auch bei zu niederohmigen Betrieb oder mangelhafter Stromversorgung schaltet der Verstärker ab, um
größeren Schäden vorzubeugen. Liegt eine der genannten Störungen vor, leuchtet die Störung/Protect LED (rot) auf. Prüfen Sie in
diesem Fall alle Anschlüsse auf Fehler, wie. z.B. Kurzschlüsse, fehlerhafte Verbindungen oder Überhitzung. Wenn die Störung (z.B.
Überhitzung) beseitigt wurde, kann der Verstärker wieder in Betrieb genommen werden. Erlischt die Störung/Protect-LED nicht, liegt
ein Defekt am Verstärker vor. In diesem Fall bitten wir Sie, das Gerät mit einer detaillierten Fehlerbeschreibung und einer Kopie des
Kaufbeleges an Ihren Fachhändler zu retournieren.

8

OWNER`S MANUAL

Congratulations

Congratulations on your purchase of quality HiFonics car audio gear. Years of testing and development
have gone into each HiFonics product,and you can rest assured that you've
purchased the best. Your precision engineered HiFonics components will perform best when installed by
experienced installers. Therefore, we highly recommend that you contact your authorized HiFonics dealer to
help customize and install your system. HiFonics audio
Products are made to withstand years of hard use, and to consistently deliver audiophile
quality sound.

A great deal of thought has gone into the compilation of this Operation and Instruction manual,
And it is a valuable reference to achieve the best possible performance from your HiFonics equipment.

CONTENTS

Specifications.......................................................................................................................................

Installation Notes.................................................................................................................................

Wiring....................................................................................................................................................

Functions and Controls.......................................................................................................................

Speaker wiring.....................................................................................................................................

Trouble Shouting.................................................................................................................................

Specifications

Channels

Output Power Ratings at 14.4 Volts

Watts at 4 Ohm load - RMS / MAX.
Watts at 2 Ohm load - RMS / MAX.
Watts at 1 Ohm load - RMS / MAX.

GX 3000

1 1 1

1100 1500 1800
2000 2700 3200
3000 4000 5000

GX 4000

GX 5000

Page

9

10

10

11

12

15

Frequency response -3dB
Damping factor
Signal to noise ratio

THD&N

Input Sensivity (RCA INPUTS)

Input impedance (RCA INPUTS)
Input Sensivity (Balanced Inputs Mini DIN)
Input impedance (Balanced Inputs Mini DIN)

Variable Lowpass - 24dB/Oct
Variable Subsonic-Filter - 24dB/Oct
Variable BassBoost 45Hz
Variable Phase-Shift

Cinch-Output
Bass Remote incl. Diagnostic-LED

Dimensions
Width x Height

Length

10Hz - 30kHz 10Hz - 30kHz 10Hz - 30kHz

250 250 250

>95dB >95dB >95dB

< 0.08% < 0.08% < 0.08%

0.2 - 9 Volt 0.2 - 9 Volt 0.2 - 9 Volt
47 kOhm 47 kOhm 47 kOhm

0.4 - 18 Volt 0.4 - 18 Volt 0.4 - 18 Volt
20 kOhm 20 kOhm 20 kOhm

35Hz - 250Hz 35Hz - 250Hz 35Hz - 250Hz

15Hz - 35Hz 15Hz - 35Hz 15Hz - 35Hz

0dB bis +18dB 0dB bis +18dB 0dB bis +18dB

0° - 180° 0° - 180° 0° - 180°

Fullrange Fullrange Fullrange

YES YES YES

285 x 71 285 x 71 285 x 71

520/653 600/733 700/833

9

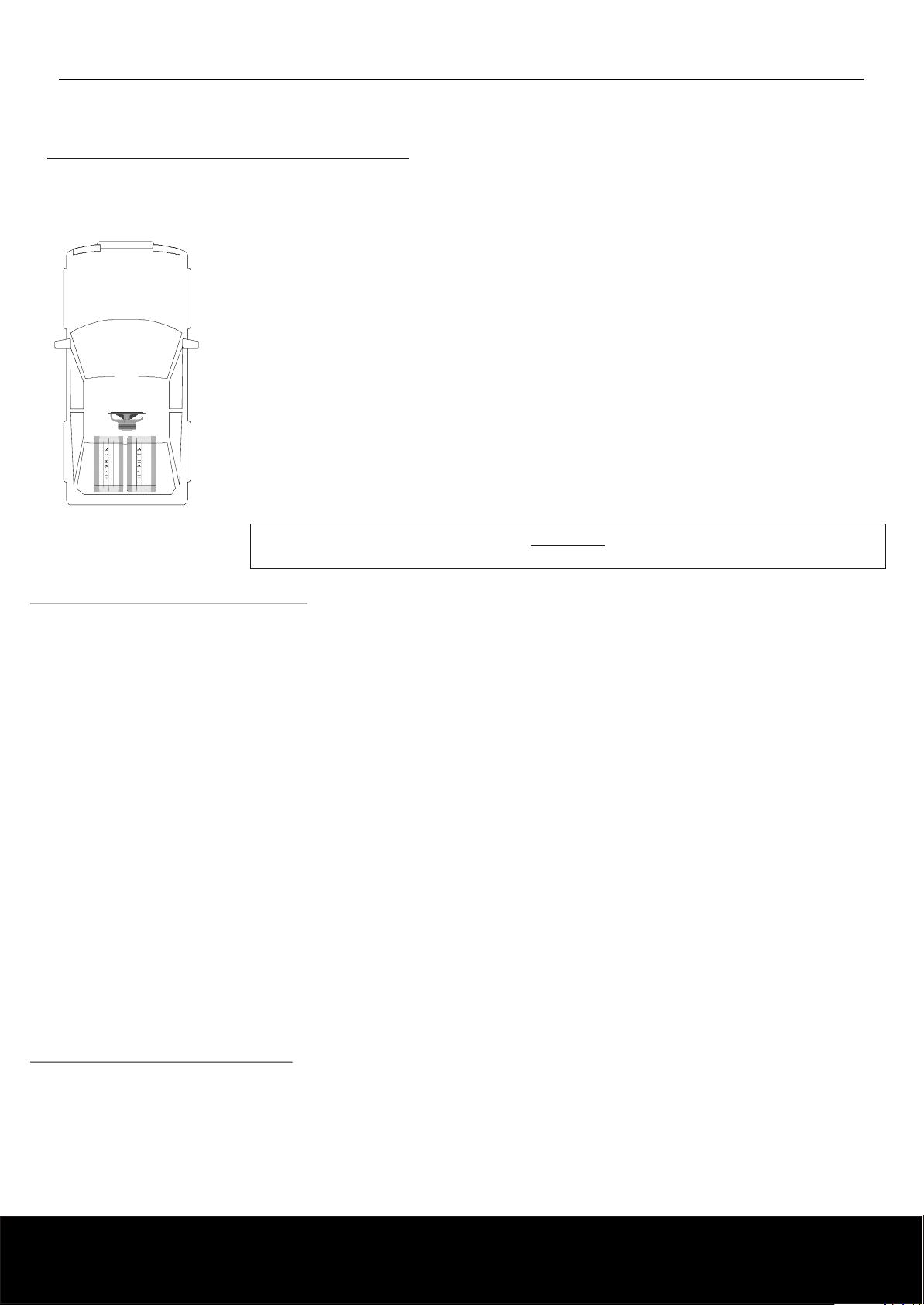

Installation Notes

The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as
beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from
moisture. When considering the mounting location you should minimize the length of the power and speaker leads.
Minimizing both leads will yield a more reliable installation. It is also important to ensure that the heat sink fins are
not against a panel or a surface, preventing air circulation. Do not install the amplifier on a subwoofer box or on
vibrating parts of the vehicle, since the vibrations can cause damage to the amplifiers electrical components.

Installation of the amplifier

Mark the location for the mounting screw holes by using
the amplifier as a template. Drill holes at the marked locations
And firmly fasten the amplifier in place with the mounting screws
supplied in the accessory kit.

Before drilling or cutting any holes, investigate the layout
Of your automobile thoroughly: Take care when working
Near the gas lines or hydraulic lines and electrical wiring.

Electrical Connection

Ground (GND)

This wire is the electrical ground and must be fastened securely to the vehicle chassis. The best
method is to use a threading sheet metal screw since the threads cut into bare metal. Ensure that all paint or other
insulation is remove from around the hole area, and using self tapping screw, securely affix the bare wire ends to the
vehicle chassis. Use as short a piece of cable as possible - use the same gauge as was used for the +12V cable. Make
sure that the connection is safe, a loose connection may result in amplifier noise and fault condition.

Remote (REM)

Many radios or other music sources have an output terminal for connection of the remote turn-on of
the power amplifier. If a radio doesn't have a remote turn-on feature, then you can use the antenna
relay wire, which activates the antenna motor. Please note, if the power antenna retracts when the
radio is operating, then you cannot use the antenna relay wire to operate the remote turn-on.

Batterie Connection (+12V Power)

This wire is usually connected directly to the positive battery terminal. Ensure that the + power supply wire is fused
via an assigned fuse in line with the + power supply wire. Please use a sufficient gauge for the installed amplifiers
(Min.25 qmm).This connection must be completed using spade lug with insulating sleeve.

Fuses

The external installed amplifier fuses protect the units from short circuit and overload. The fuse rating is for 4 Ohm loads
(impedance) of the speakers, for 2 Ohm loads the fuses may have to get increased by up to 50% in case of higher power
consumption.

Power/Ground/Remote Connection

10

CHASSIS
GROUND

REMOTE

CHASSIS
GROUND

Amplifier - Functions and Controls

GX 3000 / GX 4000 / GX 5000

LOW PASS/SUB SONIC

LOW PASS -The built in low pass filter is fully variable from 35Hz to 250Hz,

SUB SONIC -Eliminates the lowest frequencies to protect the speakers from damages. These

low frequencies can cause damages. The frequency is adjustable from 15 Hz up to 35 Hz.

Level - This allows you to

Phase -

match the

180°.

match the input sensitivity
from 9 Volts to 0,2 Volts

This allows you to

Phase from 0° to

Master/Slave -It is possible

to use two similar Amplifiers
to drive a bigger subwoofer
(Link-Mode).

LINE INPUT LINE OUTPUT

Line Input -

Full range line input
connect with the head
unit.

Line Out - Full range

output that allows you to
use additional amplifiers

Balanced Input- symmetrical
Inputs -In opposition to the
unbalanced RCA-Cables the
balanced input is more failure-free

Bass EQ - Allows you to

adjust the bass boost from
0dB up to 18dB at 45 Hz

BALANCED

SUB SONIC BASS EQ REMOTE LOW PASS PHASE LEVEL

INPUT

LL

RR

Remote - Connection for remote

control.Allows you to adjust the
subwoofer from your seat

POWER

OUTPUT

PROTECT

MASTER

INPUT
SLAVE

9V 0,2V0° 180°35Hz 250Hz0dB 18dB15Hz 35Hz

Power - LED

Green LED is illuminated
amplifier is on

Protect - LED

Red LEDis illuminated:
a) Overheated
b) Speaker wires shorted
c) Overload (Impedance, less Power)
d) Amplifier is damaged
Should the amplifier go into proteciont mode, simply disconnect
all RCA and speaker leads, while keeping +12 volt, power ground
and remote leads connected. Now turn the amplifier back on, and
if the PROTECT-LED lights, the amplifier has an internal fault.
If not, plug the RCA cables back, and reset the amplifier. If it goes
into protection mode now, the fault lies in the input, either with
bad cables or source unit.
If the amplifier seems fine with RCA cables plugged in, connect
the speakers, one at a time, and if one of the speakers or its
wiring is faulty, it will activate the diagnostic
system.

11

Amplifier - Applications

GX 3000 / GX 4000 / GX 5000

Interconnect cable checklist:

• Connect the LINE INPUT of the amplifier to the head unit line output with good quality RCA to RCA cables.

• Connect the speakers with the terminal block (SPEAKER OUTPUT/ - LEFT + and - RIGHT +) of the amplifier.

•The minimum final speaker impedance must not be below 2 Ohm per channel. Too low speaker loads result in too high
heat dissipation and may cause the amplifier run into protection.

• Please observe speaker channel and polarity as printed by the speaker terminal block.Incorrect phasing of the speakers
results in total loss of bass response.

Caution!

Be careful not to connect speaker (-) to the ground or vehicle chassis.

INPUT LEVEL

• Turn the INPUT LEVEL control on the amplifier to 5V position.

• Turn the head unit volume control to about 80-90% of its full setting.

• Turn the INPUT LEVEL control clockwise until you hear some distortion.

• Then turn back the INPUT LEVEL control slightly until you can hear clean sound.

Low pass

• This eliminates the higher frequencies.Set the crossover-frequency between 50Hz-100Hz,
depending of the size of the installed speakers.

Subsonic

• This eliminates the lowest frequencies and protects the speakers from damage.

Bass EQ

• Allows you to adjust the bass boost from 0dB up to 18dB

Caution! Please use the Bass-Boost carefully. The additional boost may result in clipping or overload.

Phase

• This allows you to match the Phase 0° to 180°. So you can integrate each subwoofer

Connect RCA cable from
head-unit with RCA input
(LINE INPUT).

Connection for
Remote control

HIFONICSHIFONICS

POWER

PROTECT

0dB 18dB

R

L

LINE INPUT LINE OUTPUT

LL

RR

BALANCED

INPUT

SUB SONIC BASS EQ REMOTE LOW PASS PHASE LEVEL

9V 0,2V0° 180°35Hz 250Hz0dB 18dB15Hz 35Hz

PROTECT

POWER

OUTPUT

MASTER

INPUT

SLAVE

BATT +12V GND

SPEAKER OUTPUT

+ + - -

REM

BATT +12VGND

If you use more than one
subwoofer you can
optionally use Channel two

POWER INPUT POWER INPUT

12

Minimum impendance
not under 1 Ohm

1-Channel/Mono Amplifier Applications

GX 3000 / GX 4000 / GX 5000

Mono Subwoofer (Link-Mode, 2-Mono Amplifier)

Interconnect cable checklist

• Connect the head unit (Radio) with the INPUT L&R of the first Amplifier.

• Connect Remote from Master with Remote Slave and then connect it with your head
unit(radio)

• Connect the MASTER OUTPUT of the first Amplifier (MASTER) with the INPUT SLAVE of
the second Amplifier (SLAVE).

• Connect Remot control with the Master Amplifiere

• Connect the LINE INPUT of the amplifier to the head unit line output with good quality RCA
to RCA cables.

• Connect the speakers with the terminal block (SPEAKER OUTPUT/ - LEFT + and - RIGHT
+) of the amplifier.

• The minimum final speaker impedance must not be below 2 Ohm per channel. Too low
speaker loads result in too high heat dissipation and may cause the amplifier run into
protection.

• Please observe speaker channel and polarity as printed by the speaker terminal
block.Incorrect phasing of the speakers results in total loss of bass response.

Be careful not to connect speaker (-) to the ground or vehicle chassis.

Caution!

MASTER-Amplifier

SUBSONIC - Eliminates the lowest frequencies to protect the speakers from damages. These low

Frequencies can cause damages. The frequency is adjustable from 15 Hz up to 35 Hz.

LOW PASS - This eliminates the higher frequencies.Set the crossover-frequency between 50Hz-100Hz,
depending on the size of the installed speakers.

BASS EQ - Allows you to adjust the bass boost from 0dB up to 18dB
Caution! Please use the Bass - EQ carefully. The additional boost may result in clipping or overload.

PHASE SHIFT -This allows you to match the Phase 0° to 180°. So you can integrate each subwoofer
INPUT LEVEL

• Turn the INPUT LEVEL control on the amplifier to 5V position.

• Turn the head unit volume control to about 80-90% of its full setting.

• Turn the INPUT LEVEL control clockwise until you hear some distortion.

• Turn back the INPUT LEVEL control slightly until you can hear clean sound.

MASTER/SLAVE - set on “MASTER”-Position

SLAVE-Amplifier

MASTER/SLAVE -set on “SLAVE”-Position

All functions of the slave are controled by the master amplifier

13

1-Channel/Mono Amplifier - Speaker wiring and Connections

GX 3000 / GX 4000 / GX 5000

Mono Subwoofer (Link-Mode, 2-Mono Amplifier)

Connect RCA cable from
head-unit with RCA input
(LINE INPUT).

LINE INPUT LINE OUTPUT

Remote Control -

Connection for remote
control.Allows you to
adjust the subwoofer from
your seat

POWER

HIFONICS

0dB 18dB

PROTECT

LL

RR

BALANCED

INPUT

SUB SONIC BASS EQ REMOTE LOW PASS PHASE LEVEL

-

-

+

9V 0,2V0° 180°35Hz 250Hz0dB 18dB15Hz 35Hz

PROTECT

POWER

OUTPUT

MASTER

INPUT

SLAVE

MASTER

+

CONNECTION BETWEEN OUTPUT

MASTER AND INPUT SLAVE.

LINE INPUT LINE OUTPUT

LL

RR

BALANCED

INPUT

SUB SONIC BASS EQ REMOTE LOW PASS PHASE LEVEL

9V 0,2V0° 180°35Hz 250Hz0dB 18dB15Hz 35Hz

PROTECT

POWER

OUTPUT

MASTER

INPUT

SLAVE

Subwoofer (dual-coil)

SLAVE

+

-

-

-

+

+

REMOTE- Connect
Remote from Master with
Remote from Slave
and then connect it with
your head unit

2 Subwoofer ( single-coil)

Subwoofer
2-8 OHMS

14

-

+

-

+

+

Subwoofer (dual-coil)1 - 8 Ohm

per Coil

+

-

+

-

-

- -

++

-+

Subwoofer 1 - 8 Ohm Subwoofer 1 - 8 Ohm

Trouble Shouting

System does not turn on

1. Check all fuses.

2. Check all connections.

3. Measure the +12 volt and remote turn on voltages at the amplifier terminals. If these are non existent or low,
take voltage measurements at fuse holders, distribution blocks, the head unit’s +12 volt and remote leads
to localize the problem.

Noise problems

1. Check the speaker wiring

2. Speakers are damaged

No Signal at Channels

1. Set Balance and Fader from head unit on Zero-Position

2. Check wiring (Amplifier,Speakers)

3. Speakers are damaged

Hiss or white noise

1. Speakers are overload

2.High levels of white noise usually occurs when amplifier level controls are turned up too high - readjust according to the procedures in
section ”Setting up systems after installation for best performance”

3.Another major problem that can cause excessive hiss, is a noisy head unit - unplug the amplifier input RCA cables, and if the hiss level
reduces, the source unit is at fault.

No Stereo-Sound or Low Output

1. Check speaker wiring (-and+)

Amplifier Protection-Mode (red LED is illuminated)

1. Speaker cabels are shorted

2. Inadequate cooling - relocate or remount to provide better natural airflow over the fins.
Driving high power levels into low impedances - back off on the volume control, and/or make sure you are not loading the amplifier with less
than the recommended loudspeaker impedance.

3. Make sure that the battery voltage, as measured at the amplifier’s +12 volt and ground terminals, is 11 volts or more.

Electrical interference

The inside of an automobile is a very hostile electrical environment. The multitude of electrical systems, such as the ignition system,
alternator, fuel pumps, air conditioners to mention just a few, create radiated electrical fields, as well as noise on the +12 volt supply and
ground. Remember to isolate the problem - first unplug amplifier input RCAcables, if the noise is still present, check the speaker leads, if not,
plug the RCA’s back, and investigate the source driving the amplifier, one component at a time.

A ticking or whine that changes with engine RPM:

1.This problem could be caused by radiation pickup of RCA cables too near to a fuel pump or a distributor, for instance, - relocate cables.

2.Check that the head unit ground is connected straight to the vehicle chassis, and does not use factory wiring for ground.

3.Try to supply the head unit with a clean +12 volt supply directly from the battery +, instead of using a supply from the in dash
wiring/fusebox.
This type of noise can be more difficult to pinpoint, but is usually caused by some kind of instability, causing oscillations in the system.

A constant whine:

1.Check all connections, especially for good grounds.

2.Make sure that no speaker leads are shorting to exposed metal on the vehicle chassis.

3.RCA cables are notorious for their problematic nature, so check that these are good, in particular the shield connections.

Caution!

In your amplifier there are protection circuits integrated. Short Circuit Protection engaged: The amplifier will turn off and
try to come back on immediately. The amplifier will cycle like this indefinitely, with "blips" of sound each time. If this is
the case, check your speakers and wiring for low impedance and short circuits.Thermal Protection engaged: The
amplifier will turn off and several minutes later will come back on. In this case, ensure that there is nothing blocking the
normal convective airflow of the amplifier. No obstruction should be within 2" of the amplifier on all sides.

NOTE: Low battery voltage will cause the amplifier to run warmer and possibly damage the amplifier.

15

DISTRIBUTOR:

Audio Design GmbH

Am Breilingsweg 3

76709 Kronau

Tel. [phone], Fax [phone]

www.audiodesign.de
