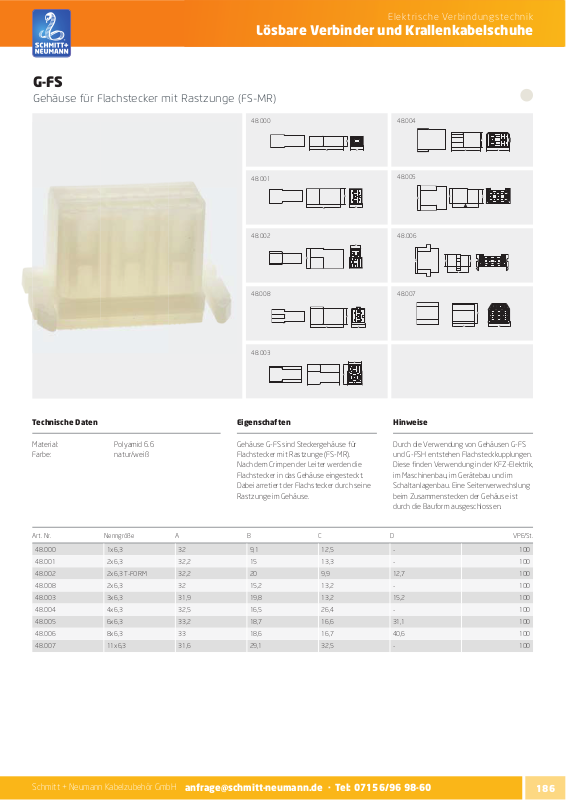

Lösbare Verbinder und Krallenkabelschuhe
G-FS
Gehäuse für Flachstecker mit Rastzunge (FS-MR)
Elektrische Verbindungstechnik
48.000
48.001
48.002
48.008
48.003
AC
A
B
A
48.004
B
48.005
B
C
C
B
C
C
B
48.006
48.007
D
B
B
AC
C
A
B
Technische Daten
Material: Polyamid 6.6
Farbe: natur/weiß
Eigenschaften
Gehäuse G-FS sind Steckergehäuse für
Flachstecker mit Rastzunge (FS-MR).
Nach dem Crimpen der Leiter werden die
Flachstecker in das Gehäuse eingesteckt.
Dabei arretiert der Flachstecker durch seine
Rastzunge im Gehäuse.
Hinweise
Durch die Verwendung von Gehäusen G-FS
und G-FSH entstehen Flachsteckkupplungen.
Diese finden Verwendung in der KFZ-Elektrik,
im Maschinenbau, im Gerätebau und im
Schaltanlagenbau. Eine Seitenverwechslung
beim Zusammenstecken der Gehäuse ist
durch die Bauform ausgeschlossen.
Art. Nr. Nenngröße A B C D VPE/St.
48.000
48.001 2x6,3 32,2 15 13,3 - 100
48.002 2x6,3 T-FORM 32,2 20 9,9 12,7 100
48.008 2x6,3 32 15,2 13,2 - 100
48.003 3x6,3 31,9 19,8 13,2 15,2 100
48.004 4x6,3 32,5 16,5 26,4 - 100
48.005 6x6,3 33,2 18,7 16,6 31,1 100
48.006 8x6,3 33 18,6 16,7 40,6 100
48.007 11x6,3 31,6 29,1 32,5 - 100
1x6,3 32 9,1 12,5 -
100
