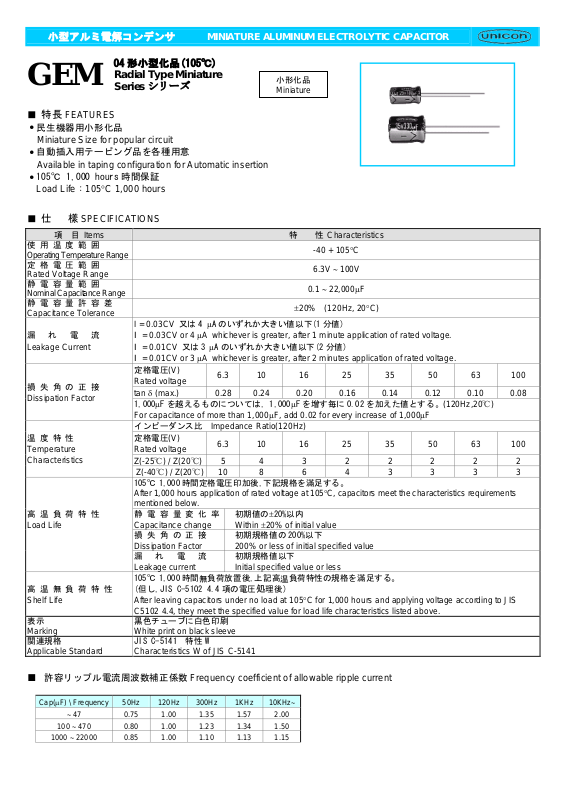

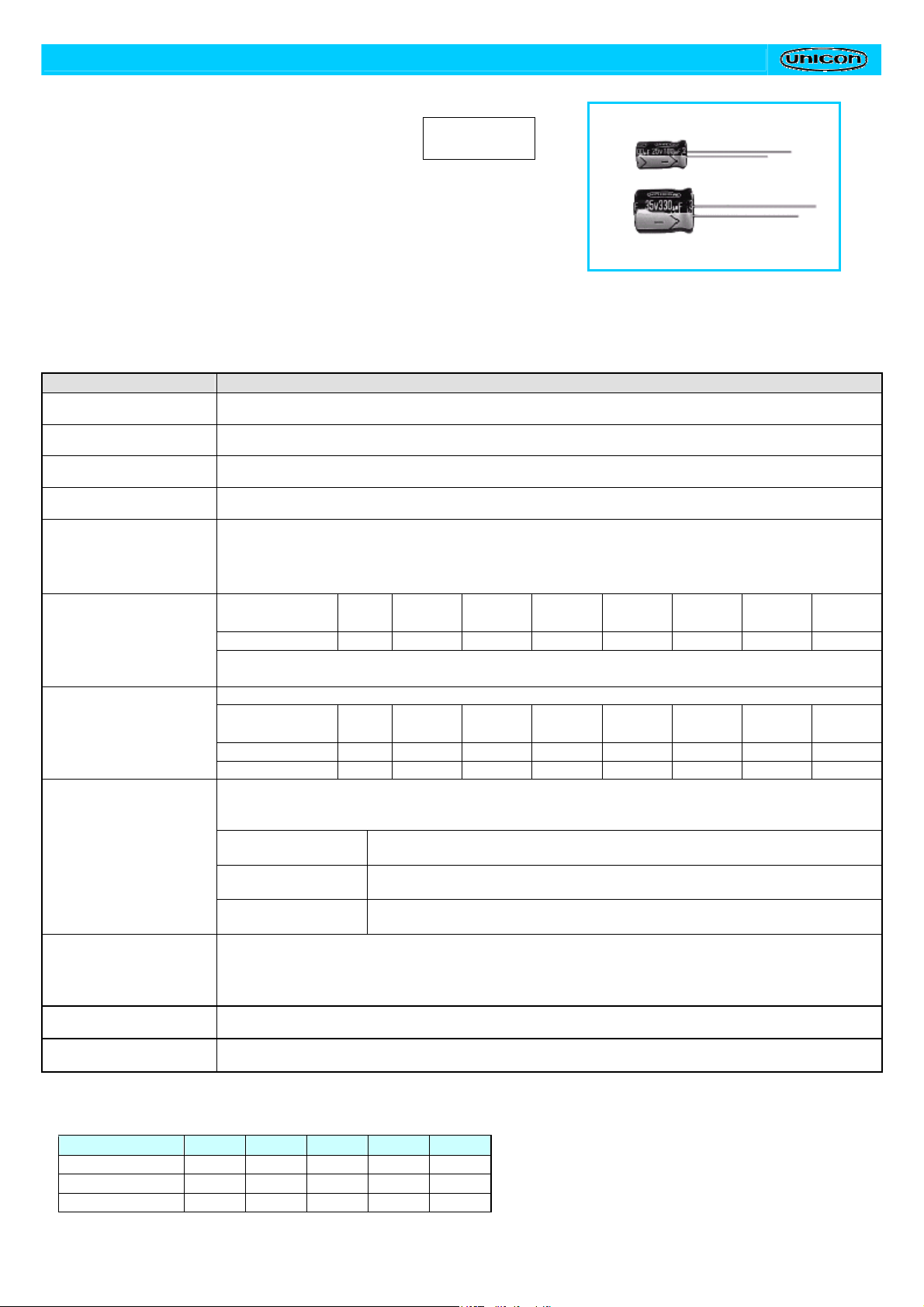

Page 1
小型アルミ電解コンデンサ MINIATURE ALUMINUM ELECTROLYTIC CAPACITOR
04 形小型化品(105℃)
GEM
Radial Type Miniature
Series シリーズ
特長 FEATURES
■
民生機器用小形化品
i
Miniature Size for popular circuit
自動插入用テービング品を各種用意
i
Available in taping configuration for Automatic insertion
1,000 hours 時間保証
105℃
i
Load Life：105°C
■
仕 樣 SPECIFICATIONS
項 目 Items 特 性 Characteristics
使 用 温 度 範 囲
Operating Temperature Range
定 格 電 圧 範 囲
Rated Voltage Range
静 電 容 量 範 囲
Nominal Capacitance Range
静 電 容 量 許 容 差
Capacitance Tolerance
漏 れ 電 流
Leakage Current
損 失 角 の 正 接
Dissipation Factor
温 度 特 性
Temperature
Characteristics
高 温 負 荷 特 性
Load Life
高 温 無 負 荷 特 性
Shelf Life
表示
Marking
関連規格
Applicable Standard
1,000 hours
I = 0.03CV 又は 4 µA のいずれか大きい値以下(1 分値)
I = 0.03CV or 4 µA whichever is greater, after 1 minute application of rated voltage.
I = 0.01CV 又は 3 µA のいずれか大きい値以下(2 分値)
I = 0.01CV or 3 µA whichever is greater, after 2 minutes application of rated voltage.
定格電圧(V)
Rated voltage
tan δ (max.) 0.28 0.24 0.20 0.16 0.14 0.12 0.10 0.08
1,000µF を越えるものについては, 1,000µF を增す毎に 0.02 を加えた値とする。(120Hz,20℃)
For capacitance of more than 1,000µF, add 0.02 for every increase of 1,000µF
インピーダンス比 Impedance Ratio(120Hz)
定格電圧(V)
Rated voltage
Z(-25℃) / Z(20℃) 5 4 3 2 2 2 2 2
Z(-40℃) / Z(20℃) 10 8 6 4 3 3 3 3
105℃ 1,000 時間定格電圧印加後,下記規格を滿足する。
After 1,000 hours application of rated voltage at 105°C, capacitors meet the characteristics requirements
mentioned below.
静 電 容 量 変 化 率
Capacitance change
損 失 角 の 正 接
Dissipation Factor
漏 れ 電 流
Leakage current
105℃ 1,000 時間無負荷放置後,上記高温負荷特性の規格を滿足する。
(但し,JIS C-5102 4.4 項の電圧
After leaving capacitors under no load at 105°C for 1,000 hours and applying voltage according to JIS
C5102 4.4, they meet the specified value for load life characteristics listed above.
黒色チューブに白色印刷
White print on black sleeve
JIS C-5141 特性 W
Characteristics W of JIS C-5141
6.3 10 16 25 35 50 63 100
6.3 10 16 25 35 50 63 100
初期値の±20%以内
Within ±20% of initial value
初期規格値の 200%以下
200% or less of initial specified value
初期規格値以下
Initial specified value or less
■ 許容リップル電流周波数補正係数 Frequency coefficient of allowable ripple current
Cap(µF) \ Frequency 50Hz 120Hz 300Hz 1KHz 10KHz∼
∼ 47 0.75 1.00 1.35 1.57 2.00
100 ∼ 470 0.80 1.00 1.23 1.34 1.50
1000 ∼ 22000 0.85 1.00 1.10 1.13 1.15
小形化品
Miniature
-40 + 105°C
6.3V ∼ 100V
0.1 ∼ 22,000µF
±20% (120Hz, 20°C)
処理後)

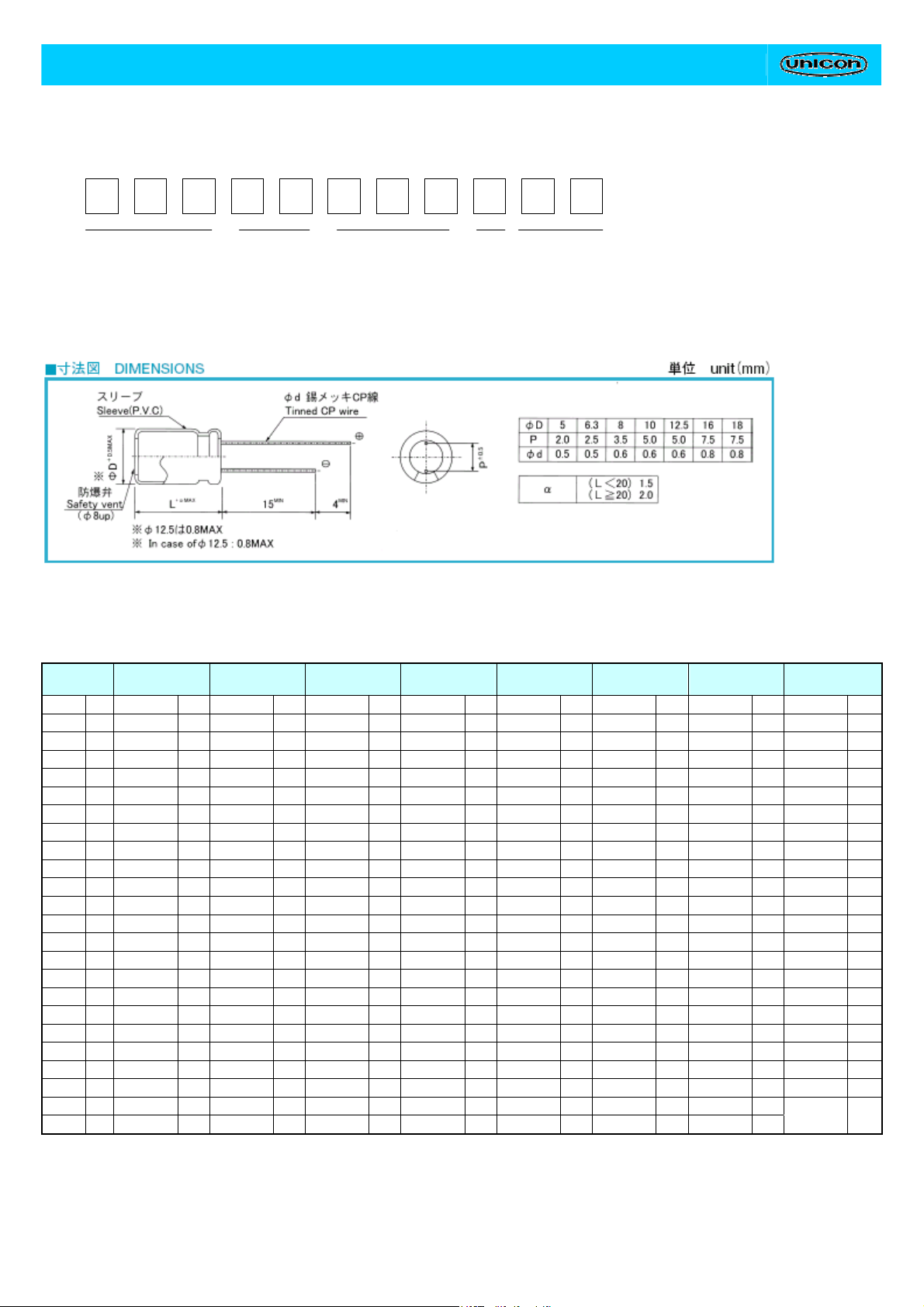

Page 2
小形アルミ電解コンデンサ MINIATURE ALUMINUM ELECTROLYTIC CAPACITOR
■ 品名コード体系(例：50V 1µF) PART NUMBER EXAMPLE (ex： 50V 1µF)
G E M 1 H 0 1 0 M
Series Name Rated Voltage Capacitance Capacitance Customer ID
(±20%)
シリーズ名 定格電圧 静電容量 容量許容差 個別指定
(50V) (
1µF) Tolerance
■ 寸法
WV(SV) 6.3 10 16 25 35 50 63 100
Cap(µF) (0J) (1A) (1C) (1E) (1V) (1H) (1J) (2A)
0.1 0R1 5 x 11 1 5 x 11 2
0.22 R22 5 x 11 2 5 x 11 4
0.33 R33 5 x 11 3 5 x 11 7
0.47 R47 5 x 11 5 5 x 11 10
1 010 5 x 11 10 5 x 11 15
2.2 2R2 5 x 11 17 5 x 11 21
3.3 3R3 5 x 11 25 5 x 11 29
4.7 4R7 5 x 11 30 5 x 11 32
10 100 5 x 11 40 5 x 11 45 6.3 x 11 55
22 220 5 x 11 60 5 x 11 65 5 x 11 70 6.3 x 11 90
33 330 5 x 11 65 5 x 11 75 5 x 11 90 6.3 x 11 100 8 x 11.5 130
47 470 5 x 11 75 5 x 11 80 5 x 11 90 6.3 x 11 110 6.3 x 11 120 10 x 12.5 165
100 101 5 x 11 100 5 x 11 110 6.3 x 11 130 6.3 x 11 150 8 x 11.5 180 10 x 12.5 210 10 x 20 264
220 221 5 x 11 140 6.3 x 11 170 6.3 x 11 180 8 x 11.5 230 8 x 11.5 260 10 x 12.5 300 10 x 16 340 12.5 x 25 440
330 331 6.3 x 11 190 6.3 x 11 200 8 x 11.5 260 8 x 11.5 290 10 x 12.5 350 10 x 16 410 10 x 20 510 12.5 x 25 540
470 471 6.3 x 11 230 6. 3 x 11 250 8 x 11.5 310 10 x 12.5 380 10 x 16 460 10 x 20 530 12.5 x 20 640 16 x 25 710
1000 102 8 x 11.5 380 10 x 12.5 460 10 x 16 560 10 x 20 680 12.5 x 20 810 12.5 x 25 950 16 x 25 930 18 x 40 980
2200 222 10 x 20 710 10 x 20 760 12.5 x 20 920 12.5 x 25 1090 16 x 25 1260 16 x 35.5 1470 18 x 35.5 1650
3300 332 10 x 20 840 12.5 x 20 1000 12.5 x 25 1170 16 x 25 1400 16 x 35.5 1610 18 x 35.5 1760
4700 472 12.5 x 20 1090 12.5 x 25 1260 16 x 25 1480 16 x 31.5 1710 18 x 35.5 1910
6800 682 12.5 x 25 1350 16 x 25 1570 16 x 35.5 1780 18 x 35.5 2030
10000 103 16 x 25 1640 16 x 35.5 1890 18 x 35.5 2060
15000 153 16 x 35.5 2010 18 x 35.5 2180
22000 223 18 x 40 2340
Ripple (mA) at 105°C 120Hz
STANDARD PRODUCTS TABLE D
図
φ
x L (mm)
ケースサイズ
Case Size
リプル
ripple
