Last Updated: Dec. 2007

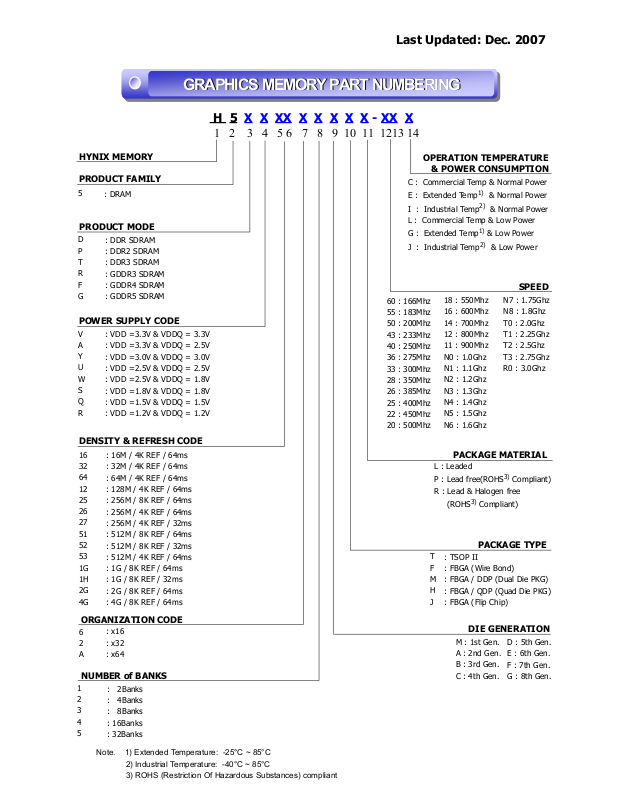

GRAPHICS MEMORY PART NUMBERING
GRAPHICS MEMORY PART NUMBERING
GRAPHICS MEMORY PART NUMBERING
GRAPHICS MEMORY PART NUMBERING
H 5 X X XX X X X X X - XX X
1 2 3 4 5 6 7 8 9 10 11 1213 14
HYNIX MEMORY
PRODUCT FAMILY
5
: DRAM
PRODUCT MODE
D
: DDR SDRAM
P
: DDR2 SDRAM
T
: DDR3 SDRAM
R
: GDDR3 SDRAM
F
: GDDR4 SDRAM
G
: GDDR5 SDRAM
POWER SUPPLY CODE
V
: VDD =3.3V & VDDQ = 3.3V
A
: VDD =3.3V & VDDQ = 2.5V
Y
: VDD =3.0V & VDDQ = 3.0V
U
: VDD =2.5V & VDDQ = 2.5V
W
: VDD =2.5V & VDDQ = 1.8V
S
: VDD =1.8V & VDDQ = 1.8V
Q
: VDD =1.5V & VDDQ = 1.5V
R
: VDD =1.2V & VDDQ = 1.2V
DENSITY & REFRESH CODE
16
: 16M / 4K REF / 64ms
32
: 32M / 4K REF / 64ms
64
: 64M / 4K REF / 64ms
12
: 128M / 4K REF / 64ms
25
: 256M / 8K REF / 64ms
26
: 256M / 4K REF / 64ms
27
: 256M / 4K REF / 32ms
51
: 512M / 8K REF / 64ms
52
: 512M / 8K REF / 32ms
53
: 512M / 4K REF / 64ms
1G
: 1G / 8K REF / 64ms
1H
: 1G / 8K REF / 32ms
2G
: 2G / 8K REF / 64ms
4G
: 4G / 8K REF / 64ms
OPERATION TEMPERATURE
& POWER CONSUMPTION
C : Commercial Temp & Normal Power
E : Extended Temp
I : Industrial Temp
L : Commercial Temp & Low Power
G : Extended Temp
J : Industrial Temp
60 : 166Mhz
55 : 183Mhz
50 : 200Mhz
43 : 233Mhz
40 : 250Mhz
36 : 275Mhz
33 : 300Mhz
28 : 350Mhz
26 : 385Mhz
25 : 400Mhz
22 : 450Mhz
20 : 500Mhz
18 : 550Mhz
16 : 600Mhz
14 : 700Mhz
12 : 800Mhz
11 : 900Mhz
N0 : 1.0Ghz
N1 : 1.1Ghz
N2 : 1.2Ghz
N3 : 1.3Ghz
N4 : 1.4Ghz
N5 : 1.5Ghz
N6 : 1.6Ghz
1)
& Normal Power
2)
& Normal Power
1)
& Low Power
2)
& Low Power
PACKAGE MATERIAL
L : Leaded
P : Lead free(ROHS
R : Lead & Halogen free
3)
(ROHS
Compliant)
PACKAGE TYPE
T
: TSOP II
F
: FBGA (Wire Bond)
M
: FBGA / DDP (Dual Die PKG)
H
: FBGA / QDP (Quad Die PKG)
J
: FBGA (Flip Chip)
SPEED
N7 : 1.75Ghz
N8 : 1.8Ghz
T0 : 2.0Ghz
T1 : 2.25Ghz
T2 : 2.5Ghz
T3 : 2.75Ghz
R0 : 3.0Ghz
3)
Compliant)
ORGANIZATION CODE
: x16
6
: x32
2
: x64
A
NUMBER of BANKS
1
: 2Banks
2
: 4Banks
3
: 8Banks
4
: 16Banks
5
: 32Banks
Note. 1) Extended Temperature: -25°C ~ 85°C
2) Industrial Temperature: -40°C ~ 85°C
3) ROHS (Restriction Of Hazardous Substances) compliant
DIE GENERATION
M : 1st Gen.
A : 2nd Gen.
B : 3rd Gen.
C : 4th Gen.
D : 5th Gen.
E : 6th Gen.
F : 7th Gen.
G : 8th Gen.
