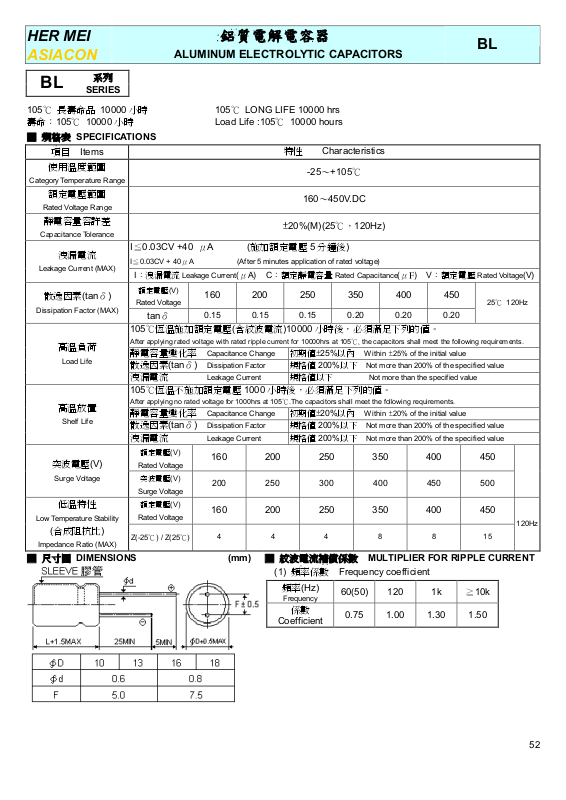

Datasheet G-BL Datasheet

HER MEI

鋁質電解電容器

BL

ASIACON

BL

105℃ 長壽命品 10000 小時 105℃ LONG LIFE 10000 hrs
壽命：105℃ 10000 小時 Load Life :105℃ 10000 hours

■ 規格表 SPECIFICATIONS

項目 Items

使用溫度範圍

Category Temperature Range

額定電壓範圍

Rated Voltage Range

靜電容量容許差

Capacitance Tolerance

洩漏電流

Leakage Current (MAX)

散逸因素(tanδ)

Dissipation Factor (MAX)

高溫負荷

Load Life

高溫放置

Shelf Life

突波電壓(V)

Surge Voltage

低溫特性

Low Temperature Stability

(合成阻抗比)

Impedance Ratio (MAX)

■ 尺寸圖 DIMENSIONS (mm) ■ 紋波電流補償係數 MULTIPLIER FOR RIPPLE CURRENT

ALUMINUM ELECTROLYTIC CAPACITORS

系列

SERIES

特性 Characteristics

-25～+105℃

160～450V.DC

±20%(M)(25℃，120Hz)

I≦0.03CV +40 μA (施加額定電壓 5 分鐘後)

I≦0.03CV + 40μA (After 5 minutes application of rated voltage)

I：洩漏電流 Leakage Current(μA) C：額定靜電容量 Rated Capacitance(μF) V：額定電壓 Rated Voltage(V)

額定電壓(V)

Rated Voltage

tanδ

105℃恆溫施加額定電壓(含紋波電流)10000 小時後，必須滿足下列的值。

After applying rated voltage with rated ripple current for 10000hrs at 105℃, the capacitors shall meet the following requirements.

靜電容量變化率 Capacitance Change 初期值±25%以內 W ithin ±25% of the initial value
散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value
洩漏電流 Leakage Current 規格值以下 Not more than the specified value

105℃恆溫不施加額定電壓 1000 小時後，必須滿足下列的值。

After applying no rated voltage for 1000hrs at 105℃.The capacitors shall meet the following requirements.

靜電容量變化率 Capacitance Change 初期值±20%以內 W ithin ±20% of the initial value
散逸因素(tanδ) Dissipation Factor 規格值 200%以下 Not more than 200% of the specified value
洩漏電流 Leakage Current 規格值 200%以下 Not more than 200% of the specified value

額定電壓(V)

Rated Voltage

突波電壓(V)

Surge Voltage

額定電壓(V)

Rated Voltage

Z(-25℃) / Z(25℃)

160 200 250 350 400 450

0.15 0.15 0.15 0.20 0.20 0.20

160 200 250 350 400 450

200 250 300 400 450 500

160 200 250 350 400 450

4 4 4 8 8 15

(1) 頻率係數 Frequency coefficient

頻率(Hz)

Frequency

60(50)

係數

Coefficient

120 1k

≧10k

0.75 1.00 1.30 1.50

25℃ 120Hz

120Hz

52

HER MEI

ASIACON

ALUMINUM ELECTROLYTIC CAPACITORS

鋁質電解電容器

■ 尺寸一覽表，額定紋波電流一覽表 STANDARD SIZE, RATED RIPPLE CURRENT
Size ∮D╳L(mm), Ripple Current (mA r.m.s./105℃,120Hz)

額定電壓

WV(V.DC)

額定
靜電容量

Cap(μF)

22

39

47

56

100

120

150

180

270

330

390

470

額定電壓

WV(V.DC)

額定
靜電容量

Cap(μF)

6.8

12

15

18

33

39

47

56

82

100

120

150

160

(2C)

Size Ripple

10╳13
10╳16
10╳21
10╳25
13╳21
13╳26
13╳31
16╳24
16╳32
16╳36
18╳36
18╳41

125 15

180 27

250 39

270 47

380 82

450 100

550 120

600 180

850 220

950 270

1200 330

1400 220

350

(2V)

Size Ripple

10╳13
10╳16
10╳21
10╳25
13╳21
13╳26
13╳31
16╳24
16╳32
16╳36

18╳36

18╳41

90 5.6

115 10

150 12

160 15

245 27

280 33

310 39

360 47

500 68

600 82

700 100

900 120

額定電壓

WV(V.DC)

額定
靜電容量
Cap(μF)

額定電壓

WV(V.DC)

額定
靜電容量

Cap(μF)

200

(2D)

Size Ripple

10╳13
10╳16
10╳21
10╳25
13╳26
16╳21
16╳24
16╳32
16╳36
18╳36
18╳41

120 10

170 18

230 22

255 27

430 39

500 56

530 68

800 82

900 120

1100 150

1250 180

400

(2G)

Size Ripple

10╳13
10╳16
10╳21
10╳25
13╳21
13╳26
13╳31
16╳24
16╳32
16╳36

18╳36

18╳41

75 4.7

105 8.2

130 10

155 15

220 22

260 27

295 33

320 56

450 68

530 82

610 100

800

額定電壓

額定
靜電容量
Cap(μF)

額定電壓

額定
靜電容量
Cap(μF)

▓ 耐久性 ENDURANCE

□ 82μF-200V 13╳26 △68μF-400V 16╳32 ▲100μF-450V 18╳41

CAPACITANCE CHANGE(△C/C)

20
15
10

5
0

%

-5

-10

-15

-20

-25

0

1000

2000

3000

4000

5000

6000

7000

8000

TIME(Hours)

9000

%

10000

DISSIPATION FACTOR(%)

40
35
30
25
20
15
10

5
0

0

1000

2000

3000

4000

5000

TIME(Hours)

6000

7000

8000

9000

10000

uA

150

120

90

60

30

0

WV(V.DC)

WV(V.DC)

LEAKAGE CURRENT(uA)

0

1000

2000

3000

BL

250
(2E)

Size Ripple

10╳13
10╳16
10╳21
10╳25
13╳21
13╳26
13╳31
16╳24
16╳32
16╳36
18╳36
18╳41

450

(2W)

Size Ripple

10╳13
10╳16
10╳21
10╳25
13╳21
13╳26
13╳31
16╳32
16╳36
18╳36

18╳41

4000

5000

6000

TIME(Hours)

7000

110

145

200

225

320

380

450

500

700

780

950

1100

120

140

190

235

280

410

480

550

750

8000

60

90

9000

10000

53
