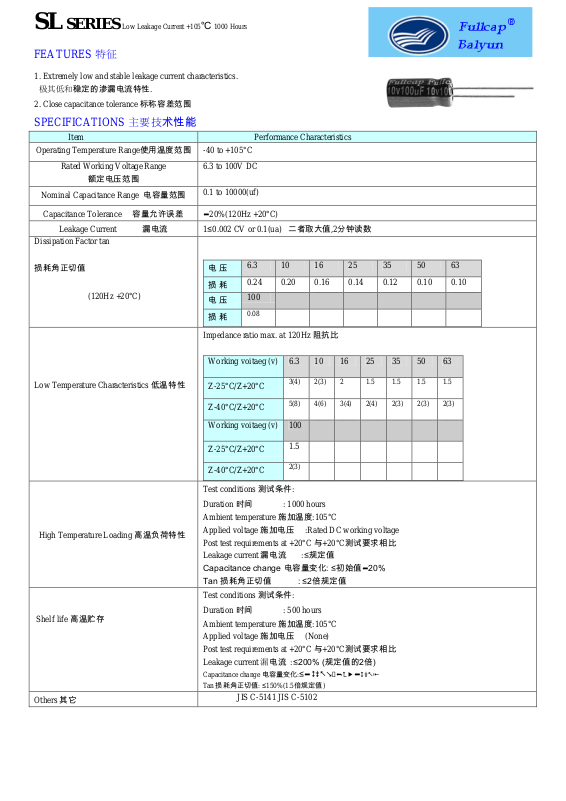

SL SERIES Low Leakage Current +105℃ 1000 Hours

Item

Performance Characteristics

Operating Temperature Range使用温度范围

-40 to +105°C

Rated Working Voltage Range

额定电压范围

6.3 to 100V DC
Nominal Capacitance Range 电容量范围

0.1 to 10000(uf)

Capacitance Tolerance 容量允许误差

20%(120Hz +20°C)

Leakage Current 漏电流

1≤0.002 CV or 0.1(ua) 二者取大值,2分钟读数

Dissipation Factor tan

损耗角正切值

(120Hz +20°C)
电 压

6.3

10

16

25

35

50

63

损 耗

0.24

0.20

0.16

0.14

0.12

0.10

0.10

电 压

100

损 耗

0.08

Low Temperature Characteristics 低温特性

Impedance ratio max. at 120Hz 阻抗比

Working voitaeg (v)

6.3

10

16

25

35

50

63

Z-25°C/Z+20°C

3(4)

2(3)

2

1.5

1.5

1.5

1.5

Z-40°C/Z+20°C

5(8)

4(6)

3(4)

2(4)

2(3)

2(3)

2(3)

Working voitaeg (v)

100

Z-25°C/Z+20°C

1.5

Z-40°C/Z+20°C

2(3)

High Temperature Loading 高温负荷特性

Test conditions 测试条件:
Duration 时间 : 1000 hours

Ambient temperature 施加温度:105°C
Applied voltage 施加电压 :Rated DC working voltage
Post test requirements at +20°C 与+20°C测试要求相比
Leakage current 漏电流 :≤规定值

Capacitance change 电容量变化: ≤初始值20%
Tan 损耗角正切值 : ≤2倍规定值

Shelf life 高温贮存

Test conditions 测试条件:
Duration 时间 : 500 hours

Ambient temperature 施加温度:105°C
Applied voltage 施加电压 (None)
Post test requirements at +20°C 与+20°C测试要求相比
Leakage current 漏电流 :≤200% (规定值的2倍)

Capacitance change 电容量变化:≤
Tan 损耗角正切值: ≤150%(1.5倍规定值)

Others 其它

JIS C-5141 JIS C-5102

FEATURES 特征

1. Extremely low and stable leakage current characteristics.
极其低和稳定的渗漏电流特性.

2. Close capacitance tolerance 标称容差范围

SPECIFICATIONS 主要技术性能

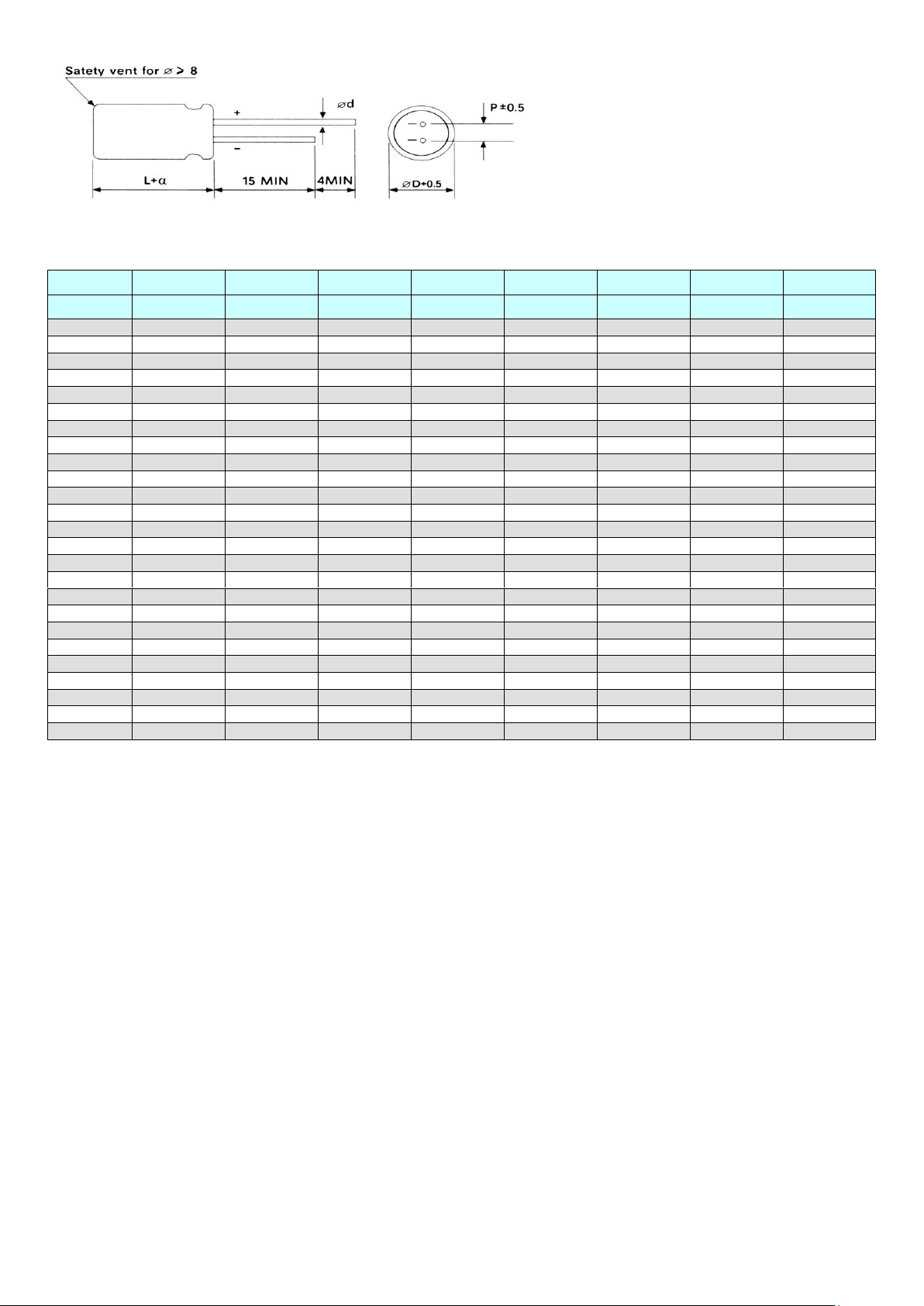

CASE SIZE TABLE 外形图及尺寸表 Unit:mm

电压

6.3V

10

16V

25V

35V

50V

63V

100V

容量

0J

1A

1C

1E

1V

1H

1J

2A

0.1

5*11

5*11

0.22

5*11

5*11

0.33

5*11

5*11

0.47

5*11

5*11

1

5*11

5*11

2.2

5*11

5*11

3.3

5*11

5*11

4.7

5*11

5*11

5*11

5*11

5*11

6.8

5*11

5*11

5*11

5*11

6.3*11

10

5*11

5*11

5*11

5*11

6.3*11

8*12

22

5*11

5*11

5*11

6.3*11

6.3*11

8*12

33

5*11

5*11

5*11

6.3*11

8*12

10*12

47

5*11

5*11

6.3*11

6.3*11

8*12

8*14

10*20

68

6.3*11

6.3*11

6.3*11

8*12

10*12

10*12

10*20

100

6.3*11

6.3*11

6.3*11

8*12

8*14

10*16

10*16

13*20

220

6.3*11

8*12

8*12

8*14

10*16

10*20

10*20

16*25

330

8*12

8*14

10*12

10*16

10*20

13*20

13*20

16*30

470

8*14

10*16

10*16

10*20

13*20

13*25

13*25

16*35

680

8*14

10*16

10*20

13*20

13*25

16*25

16*25

1000

10*16

10*20

13*20

13*20

13*25

16*25

16*30

2200

10*20

13*20

13*25

16*25

16*35

3300

13*20

13*25

16*25

16*35

4700

13*25

16*25

16*25

18*35

6800

16*25

10000

16*30

Dimensions D*L(mm)

Allowable Ripple (mA rms)at 105℃ 120Hz
