Page 1

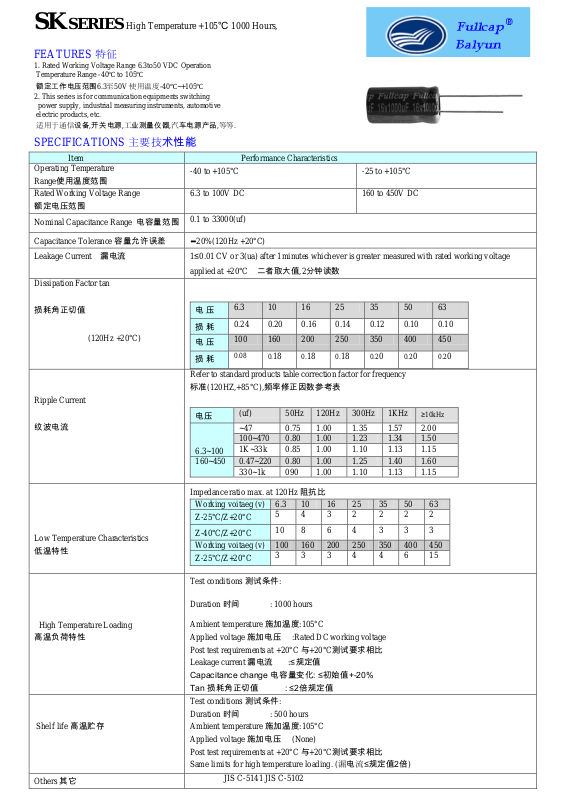

SK SERIES High Temperature +105℃ 1000 Hours,

Item

Performance Characteristics

Operating Temperature Range使用温度范围

-40 to +105°C

-25 to +105°C

Rated Working Voltage Range 额定电压范围

6.3 to 100V DC

160 to 450V DC Nominal Capacitance Range 电容量范围

0.1 to 33000(uf) Capacitance Tolerance 容量允许误差

20%(120Hz +20°C)

Leakage Current 漏电流

1≤0.01 CV or 3(ua) after 1minutes whichever is greater measured with rated working voltage applied at +20°C 二者取大值,2分钟读数

Dissipation Factor tan

损耗角正切值

(120Hz +20°C) 电压

6.3

损耗

0.24

0.20

0.16

0.14

0.12

0.10

电压

100

160

200

250

350

400

450

损耗

0.08

0.18

0.20

Ripple Current

纹波电流

Refer to standard products table correction factor for frequency

标准(120HZ,+85°C),频率修正因数参考表

电压

(uf)

50Hz

120Hz

300Hz

1KHz

≥10kHz

6.3~100

~47

0.75

1.00

1.35

1.57

2.00

100~470

0.80

1.00

1.23

1.34

1.50

1K~33k

0.85

1.00

1.10

1.13

1.15

160~450

0.47~220

0.80

1.00

1.25

1.40

1.60

330~1k

090

1.00

1.10

1.13

1.15

Low Temperature Characteristics 低温特性

Impedance ratio max. at 120Hz 阻抗比

Working voitaeg (v)

6.3

Z-25°C/Z+20°C

Z-40°C/Z+20°C

Working voitaeg (v)

100

160

200

250

350

400

450

Z-25°C/Z+20°C

High Temperature Loading 高温负荷特性

Test conditions 测试条件: Duration 时间 : 1000 hours

Ambient temperature 施加温度:105°C Applied voltage 施加电压 :Rated DC working voltage Post test requirements at +20°C 与+20°C测试要求相比 Leakage current 漏电流 :≤规定值

Capacitance change 电容量变化: ≤初始值+-20% Tan 损耗角正切值 : ≤2倍规定值

Shelf life 高温贮存

Test conditions 测试条件: Duration 时间 : 500 hours Ambient temperature 施加温度:105°C Applied voltage 施加电压 (None) Post test requirements at +20°C 与+20°C测试要求相比 Same limits for high temperature loading. (漏电流≤规定值2倍)

Others 其它

JIS C-5141 JIS C-5102

FEATURES 特征

1. Rated Working Voltage Range 6.3to50 VDC Operation

Temperature Range -40℃ to 105℃ 额定工作电压范围6.3至50V 使用温度-40℃~+105℃

2. This series is for communication equipments switching power supply, industrial measuring instruments, automotive electric products, etc.

适用于通信设备,开关电源,工业测量仪器,汽车电源产品,等等.

SPECIFICATIONS 主要技术性能

Page 2

CASE SIZE TABLE 外形图及尺寸表 Unit:mm

电压

6.3V

16V

25V

35V

50V

63V

容量

0.1

5*11

0.22

5*11

0.33

5*11

0.47

5*11

2.2

5*11

3.3

5*11

4.7

5*11

6.8

5*11

6.3*11

5*11

6.3*11

5*11

6.3*11

5*11

6.3*11

5*11

6.3*11

8*12

100

5*11

6.3*11

8*12

10*12

220

6.3*11

8*12

10*16

10*20

330

8*12

8*14

10*16

10*20

13*20

470

8*12

10*16

10*20

13*25

680

8*14

10*12

10*16

10*20

13*20

13*25

1000

8*14

10*16

10*20

13*20

13*25

16*30

2200

10*20

13*20

16*25

16*35

18*35

3300

13*20

13*25

16*25

16*30

18*35

4700

16*25

13*25

16*25

16*30

18*35

22*40

6800

16*25

16*30

16*35

22*40

22*50

10000

16*30

16*35

18*35

22*40

22000

18*35

22*40

33000

22*40

22*50

电压

100V

160

200V

250V

350V

400V

450V

容量

0.1

0.22

0.33

0.47

6.3*11

5*11

6.3*11

8*12

2.2

5*11

6.3*11

8*12

10*12

3.3

5*11

6.3*11

8*12

10*12

4.7

5*11

6.3*11

8*12

10*12

10*16

6.8

5*11

6.3*11

8*12

10*12

10*16

10*20

6.3*11

8*12

10*16

10*20

13*20

8*12

10*12

10*16

13*20

13*25

16*25

10*12

10*16

10*20

13*20

13*25

16*25

16*30

10*20

13*20

13*25

16*25

16*30

16*35

10*20

13*20

13*25

16*25

16*30

16*35

18*35

100

13*20

16*30

16*35

18*35

22*40

220

16*25

16*35

18*35

22*40

330

16*30

18*35

22*40

25*40

470

16*35

22*40

25*40

680

18*35

22*50

1000

22*40

25*40

2200

25*50

3300

4700

Dimensions D*L(mm)

D*L(mm)

Allowable Ripple (mA rms)at 105℃ 120Hz
