Datasheet Fullcap NP Datasheet [en, zh, ja]

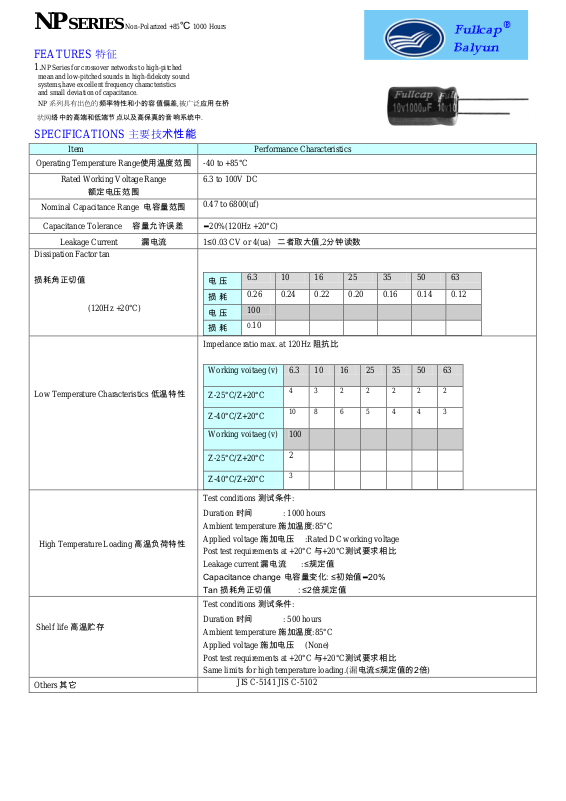

NP SERIES Non-Polarized +85℃ 1000 Hours

Item

Performance Characteristics

Operating Temperature Range使用温度范围

-40 to +85°C

Rated Working Voltage Range

额定电压范围

6.3 to 100V DC
Nominal Capacitance Range 电容量范围

0.47 to 6800(uf)

Capacitance Tolerance 容量允许误差

20%(120Hz +20°C)

Leakage Current 漏电流

1≤0.03 CV or 4(ua) 二者取大值,2分钟读数

Dissipation Factor tan

损耗角正切值

(120Hz +20°C)
电 压

6.3

10

16

25

35

50

63

损 耗

0.26

0.24

0.22

0.20

0.16

0.14

0.12

电 压

100

损 耗

0.10

Low Temperature Characteristics 低温特性

Impedance ratio max. at 120Hz 阻抗比

Working voitaeg (v)

6.3

10

16

25

35

50

63

Z-25°C/Z+20°C

4

3

2

2

2

2

2

Z-40°C/Z+20°C

10

8

6

5

4

4

3

Working voitaeg (v)

100

Z-25°C/Z+20°C

2
Z-40°C/Z+20°C

3

High Temperature Loading 高温负荷特性

Test conditions 测试条件:
Duration 时间 : 1000 hours

Ambient temperature 施加温度:85°C
Applied voltage 施加电压 :Rated DC working voltage
Post test requirements at +20°C 与+20°C测试要求相比
Leakage current 漏电流 :≤规定值

Capacitance change 电容量变化: ≤初始值20%
Tan 损耗角正切值 : ≤2倍规定值

Shelf life 高温贮存

Test conditions 测试条件:
Duration 时间 : 500 hours

Ambient temperature 施加温度:85°C
Applied voltage 施加电压 (None)
Post test requirements at +20°C 与+20°C测试要求相比
Same limits for high temperature loading.(漏电流≤规定值的2倍)

Others 其它

JIS C-5141 JIS C-5102

FEATURES 特征

1.NP Series for crossover networks to high-pitched

mean and low-pitched sounds in high-fidekoty sound
systems,have excellent frequency characteristics
and small deviation of capacitance.

NP 系列具有出色的频率特性和小的容值偏差,被广泛应用在桥

状网络中的高端和低端节点以及高保真的音响系统中.

SPECIFICATIONS 主要技术性能

CASE SIZE TABLE 外形图及尺寸表 Unit:mm

电压

6.3V

10

16V

25V

35V

50V

63V

100V

容量

0J

1A

1C

1E

1V

1H

1J

2A

0.1

0.22

0.33

0.47

5*11

5*11

1

5*11

5*11

5*11

2.2

5*11

5*11

5*11

3.3

5*11

5*11

6.3*11

4.7

5*11

5*11

5*11

6.3*11

6.8

5*11

5*11

5*11

8*12

10

5*11

5*11

5*11

6.3*11

8*12

22

5*11

5*11

5*11

5*11

6.3*11

8*12

10*16

33

5*11

5*11

5*11

5*11

6.3*11

8*12

8*14

10*20

47

5*11

5*11

5*11

6.3*11

8*12

10*12

10*16

13*20

68

5*11

5*11

5*11

8*12

8*14

10*12

10*16

13*20

100

5*11

5*11

6.3*11

8*12

10*12

10*16

10*20

13*25

220

6.3*11

8*12

8*14

10*12

10*20

13*20

13*25

16*35

330

8*12

8*14

10*12

10*16

10*20

13*25

16*25

470

8*14

10*12

10*16

10*20

13*25

16*25

16*30

680

10*12

10*16

10*20

13*20

16*25

16*30

1000

10*16

10*20

13*20

13*25

16*25

16*35

2200

13*20

13*20

13*25

16*30

18*35

3300

13*25

13*25

16*25

18*35

4700

16*25

16*25

16*30

6800

16*25

16*30

Dimensions D*L(mm)

Allowable Ripple (mA rms)at 85℃ 120Hz
