Page 1

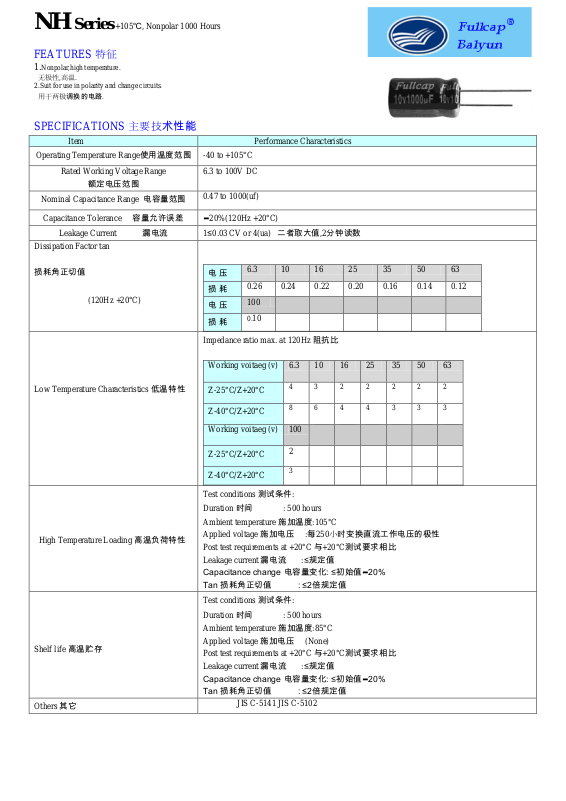

NH Series +105℃, Nonpolar 1000 Hours
Item
Performance Characteristics
Operating Temperature Range使用温度范围
-40 to +105°C
Rated Working Voltage Range
额定电压范围
6.3 to 100V DC
Nominal Capacitance Range 电容量范围
0.47 to 1000(uf)
Capacitance Tolerance 容量允许误差
20%(120Hz +20°C)
Leakage Current 漏电流
1≤0.03 CV or 4(ua) 二者取大值,2分钟读数
Dissipation Factor tan
损耗角正切值
(120Hz +20°C)
电 压
6.3
10
16
25
35
50
63
损 耗
0.26
0.24
0.22
0.20
0.16
0.14
0.12
电 压
100
损 耗
0.10
Low Temperature Characteristics 低温特性
Impedance ratio max. at 120Hz 阻抗比
Working voitaeg (v)
6.3
10
16
25
35
50
63
Z-25°C/Z+20°C
4
3
2
2
2
2
2
Z-40°C/Z+20°C
8
6
4
4
3
3
3
Working voitaeg (v)
100
Z-25°C/Z+20°C
2
Z-40°C/Z+20°C
3
High Temperature Loading 高温负荷特性
Test conditions 测试条件:
Duration 时间 : 500 hours
Ambient temperature 施加温度:105°C
Applied voltage 施加电压 :每250小时变换直流工作电压的极性
Post test requirements at +20°C 与+20°C测试要求相比
Leakage current 漏电流 :≤规定值
Capacitance change 电容量变化: ≤初始值20%
Tan 损耗角正切值 : ≤2倍规定值
Shelf life 高温贮存
Test conditions 测试条件:
Duration 时间 : 500 hours
Ambient temperature 施加温度:85°C
Applied voltage 施加电压 (None)
Post test requirements at +20°C 与+20°C测试要求相比
Leakage current 漏电流 :≤规定值
Capacitance change 电容量变化: ≤初始值20%
Tan 损耗角正切值 : ≤2倍规定值
Others 其它
JIS C-5141 JIS C-5102
FEATURES 特征
1.Nonpolar,high temperature.
无极性,高温.
2.Suit for use in polarity and change circuits.
用于两极调换的电路.
SPECIFICATIONS 主要技术性能
Page 2
CASE SIZE TABLE 外形图及尺寸表 Unit:mm
电压
6.3V
10
16V
25V
35V
50V
63V
100V
容量
0J
1A
1C
1E
1V
1H
1J
2A
0.1
0.22
0.33
0.47
5*11
5*11
1
5*11
5*11
5*11
2.2
5*11
5*11
5*11
3.3
5*11
5*11
6.3*11
4.7
5*11
5*11
5*11
5*11
6.3*11
6.8
5*11
5*11
5*11
6.3*11
8*12
10
5*11
5*11
6.3*11
6.3*11
8*12
22
5*11
5*11
5*11
6.3*11
8*12
8*12
10*16
33
5*11
5*11
5*11
6.3*11
8*12
8*14
8*14
10*20
47
5*11
5*11
5*11
8*12
8*14
10*12
10*16
13*20
68
5*11
5*11
6.3*11
8*14
10*12
10*16
10*20
13*25
100
5*11
6.3*11
8*12
10*12
10*16
10*20
13*20
13*25
220
6.3*11
8*14
10*12
10*16
10*20
13*20
13*25
16*35
330
8*12
10*12
10*16
10*20
13*20
13*25
16*25
470
8*14
10*16
10*20
13*20
13*25
16*25
16*30
680
10*12
10*20
13*20
13*20
16*25
16*30
1000
10*16
10*20
13*25
13*25
16*30
16*35
2200
Dimensions D*L(mm)
Allowable Ripple (mA rms)at 105℃ 120Hz
