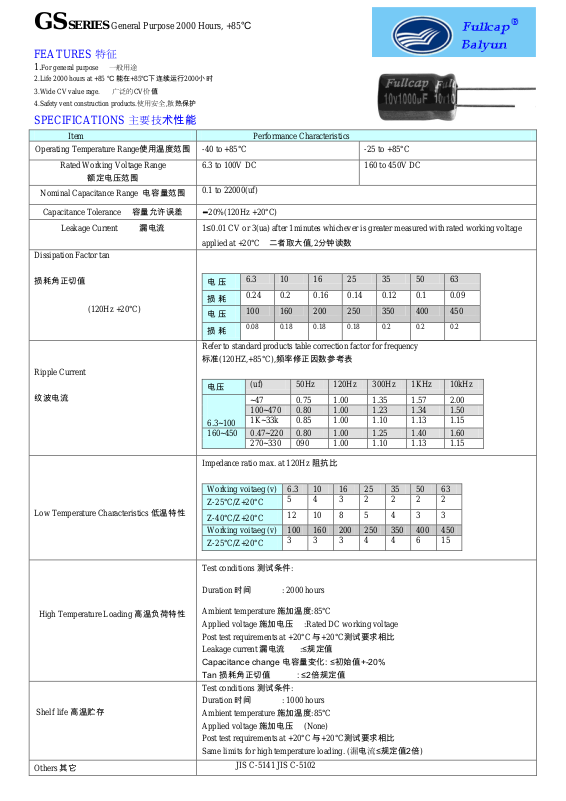

GS SERIES General Purpose 2000 Hours, +85℃
Item
Performance Characteristics
Operating Temperature Range使用温度范围
-40 to +85°C
-25 to +85°C
Rated Working Voltage Range
额定电压范围
6.3 to 100V DC
160 to 450V DC
Nominal Capacitance Range 电容量范围
0.1 to 22000(uf)
Capacitance Tolerance 容量允许误差
20%(120Hz +20°C)
Leakage Current 漏电流
1≤0.01 CV or 3(ua) after 1minutes whichever is greater measured with rated working voltage
applied at +20°C 二者取大值,2分钟读数
Dissipation Factor tan
损耗角正切值
(120Hz +20°C)
电 压
6.3
10
16
25
35
50
63
损 耗
0.24
0.2
0.16
0.14
0.12
0.1
0.09
电 压
100
160
200
250
350
400
450
损 耗
0.08
0.18
0.18
0.18
0.2
0.2
0.2
Ripple Current
纹波电流
Refer to standard products table correction factor for frequency
标准(120HZ,+85°C),频率修正因数参考表
电压
(uf)
50Hz
120Hz
300Hz
1KHz
10kHz
6.3~100
~47
0.75
1.00
1.35
1.57
2.00
100~470
0.80
1.00
1.23
1.34
1.50
1K~33k
0.85
1.00
1.10
1.13
1.15
160~450
0.47~220
0.80
1.00
1.25
1.40
1.60
270~330
090
1.00
1.10
1.13
1.15
Low Temperature Characteristics 低温特性
Impedance ratio max. at 120Hz 阻抗比
Working voitaeg (v)
6.3
10
16
25
35
50
63
Z-25°C/Z+20°C
5
4
3
2
2
2
2
Z-40°C/Z+20°C
12
10
8
5
4
3
3
Working voitaeg (v)
100
160
200
250
350
400
450
Z-25°C/Z+20°C
3
3
3
4
4
6
15
High Temperature Loading 高温负荷特性
Test conditions 测试条件:
Duration 时间 : 2000 hours
Ambient temperature 施加温度:85°C
Applied voltage 施加电压 :Rated DC working voltage
Post test requirements at +20°C 与+20°C测试要求相比
Leakage current 漏电流 :≤规定值
Capacitance change 电容量变化: ≤初始值+-20%
Tan 损耗角正切值 : ≤2倍规定值
Shelf life 高温贮存
Test conditions 测试条件:
Duration 时间 : 1000 hours
Ambient temperature 施加温度:85°C
Applied voltage 施加电压 (None)
Post test requirements at +20°C 与+20°C测试要求相比
Same limits for high temperature loading. (漏电流≤规定值2倍)
Others 其它
JIS C-5141 JIS C-5102
FEATURES 特征
1.For general purpose 一般用途
2.Life 2000 hours at +85 ℃ 能在+85℃下连续运行2000小时
3.Wide CV value rage. 广泛的CV价值
4.Safety vent construction products.使用安全,散热保护
SPECIFICATIONS 主要技术性能
Page 2
CASE SIZE TABLE 外形图及尺寸表 Unit:mm
电压
6.3V
10
16V
25V
35V
50V
63V
容量
0J
1A
1C
1E
1V
1H
1J
0.1
5*11
0.22
5*11
0.33
5*11
0.47
5*11
1
5*11
2.2
5*11
3.3
5*11
5*11
4.7
5*11
5*11
5*11
5*11
6.8
5*11
5*11
5*11
5*11
10
5*11
5*11
5*11
5*11
5*11
22
5*11
5*11
5*11
5*11
5*11
5*11
6.3*11
33
5*11
5*11
5*11
5*11
5*11
6.3*11
6.3*11
47
5*11
5*11
5*11
5*11
5*11
6.3*11
6.3*11
68
5*11
5*11
5*11
6.3*11
6.3*11
8*12
8*12
100
5*11
5*11
5*11
6.3*11
8*12
8*12
10*12
220
6.3*11
6.3*11
6.3*11
8*12
8*12
10*16
10*20
330
8*12
8*12
8*12
8*14
10*16
10*20
13*20
470
8*12
8*12
8*12
10*16
10*16
10*20
13*25
680
8*14
10*12
10*12
10*16
10*20
13*20
13*25
1000
8*14
10*16
10*16
10*20
13*20
13*25
16*30
2200
13*20
10*20
13*20
13*20
16*25
16*35
18*35
3300
13*20
13*20
13*25
16*25
16*30
18*35
4700
16*25
13*25
16*25
16*30
18*35
22*40
6800
16*25
16*25
16*30
10000
16*30
18*35
22000
18*35
电压
100V
160
200V
250V
350V
400V
450V
容量
2A
2C
2D
2E
2V
2G
2W
0.1
0.22
0.33
0.47
6.3*11
6.3*11
1
5*11
6.3*11
6.3*11
6.3*11
6.3*11
6.3*11
8*12
2.2
5*11
6.3*11
6.3*11
6.3*11
6.3*11
8*12
10*12
3.3
5*11
6.3*11
6.3*11
6.3*11
8*12
8*12
10*12
4.7
5*11
6.3*11
6.3*11
8*12
8*12
10*12
10*16
6.8
5*11
6.3*11
8*12
8*12
10*12
10*16
10*20
10
6.3*11
8*12
8*12
10*16
10*20
10*20
13*20
22
8*12
10*12
10*16
13*20
13*25
13*25
16*25
33
10*12
10*16
10*20
13*20
13*25
16*25
16*30
47
10*20
10*20
13*20
13*25
16*25
16*30
16*35
68
10*20
13*20
13*25
16*25
16*30
16*35
18*35
100
13*20
16*30
16*30
16*30
16*35
18*35
22*40
220
16*25
16*35
18*35
22*40
22*40
330
16*30
18*35
22*40
25*40
470
16*35
22*40
25*40
680
18*35
1000
22*40
Dimensions ΦD*L(mm)
ΦDxL(mm)
Allowable Ripple (mA rms)at 85℃ 120Hz
