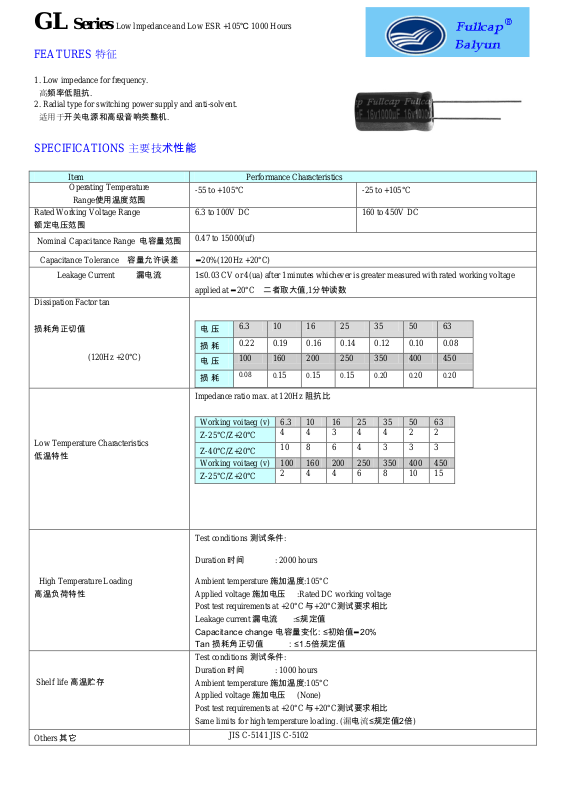

GL Series Low lmpedance and Low ESR +105℃ 1000 Hours
Item
Performance Characteristics
Operating Temperature
Range使用温度范围
-55 to +105°C
-25 to +105°C
Rated Working Voltage Range
额定电压范围
6.3 to 100V DC
160 to 450V DC
Nominal Capacitance Range 电容量范围
0.47 to 15000(uf)
Capacitance Tolerance 容量允许误差
20%(120Hz +20°C)
Leakage Current 漏电流
1≤0.03 CV or 4(ua) after 1minutes whichever is greater measured with rated working voltage
applied at 20°C 二者取大值,1分钟读数
Dissipation Factor tan
损耗角正切值
(120Hz +20°C)
电 压
6.3
10
16
25
35
50
63
损 耗
0.22
0.19
0.16
0.14
0.12
0.10
0.08
电 压
100
160
200
250
350
400
450
损 耗
0.08
0.15
0.15
0.15
0.20
0.20
0.20
Low Temperature Characteristics
低温特性
Impedance ratio max. at 120Hz 阻抗比
Working voitaeg (v)
6.3
10
16
25
35
50
63
Z-25°C/Z+20°C
4
4
3
4
4
2
2
Z-40°C/Z+20°C
10
8
6
4
3
3
3
Working voitaeg (v)
100
160
200
250
350
400
450
Z-25°C/Z+20°C
2
4
4
6
8
10
15
High Temperature Loading
高温负荷特性
Test conditions 测试条件:
Duration 时间 : 2000 hours
Ambient temperature 施加温度:105°C
Applied voltage 施加电压 :Rated DC working voltage
Post test requirements at +20°C 与+20°C测试要求相比
Leakage current 漏电流 :≤规定值
Capacitance change 电容量变化: ≤初始值20%
Tan 损耗角正切值 : ≤1.5倍规定值
Shelf life 高温贮存
Test conditions 测试条件:
Duration 时间 : 1000 hours
Ambient temperature 施加温度:105°C
Applied voltage 施加电压 (None)
Post test requirements at +20°C 与+20°C测试要求相比
Same limits for high temperature loading. (漏电流≤规定值2倍)
Others 其它
JIS C-5141 JIS C-5102
FEATURES 特征
1. Low impedance for frequency.
高频率低阻抗.
2. Radial type for switching power supply and anti-solvent.
适用于开关电源和高级音响类整机.
SPECIFICATIONS 主要技术性能
Page 2
CASE SIZE TABLE 外形图及尺寸表 Unit:mm
电压
6.3V
10
16V
25V
35V
50V
63V
0J
1A
1C
1E
1V
1H
1J
1
5*11
1.5
5*11
2.2
5*11
3.3
5*11
4.7
5*11
6.8
5*11
10
5*11
5*11
12
5*11
5*11
15
5*11
5*11
18
5*11
6.3*11
22
5*11
5*11
6.3*11
27
5*11
6.3*11
6.3*11
33
5*11
5*11
6.3*11
8*12
39
5*11
5*11
6.3*11
8*12
47
5*11
5*11
6.3*11
8*12
8*12
56
5*11
6.3*11
6.3*11
8*12
8*14
68
5*11
5*11
6.3*1
8*12
8*12
8*14
82
5*11
5*11
6.3*11
8*12
8*14
10*16
100
5*11
5*11
6.3*11
8*12
8*12
8*14
10*16
120
5*11
6.3*11
6.3*11
8*12
8*14
8*14
10*20
150
6.3*11
6.3*11
6.3*11
8*12
8*14
10*12
10*20
180
6.3*11
6.3*11
8*12
8*12
10*12
10*16
10*20
220
6.3*11
6.3*11
8*12
8*14
10*12
10*16
13*20
270
8*12
8*12
8*12
8*14
10*12
10*20
13*20
330
8*12
8*12
8*12
8*14
10*16
10*20
13*20
390
8*12
8*12
8*14
10*12
10*16
13*20
13*25
470
8*12
8*14
8*14
10*16
10*20
13*20
13*25
560
8*14
8*14
10*12
10*16
13*20
13*25
13*30
680
8*14
10*12
10*16
10*20
13*20
13*25
16*25
820
8*14
10*16
10*20
13*20
13*25
13*30
16*25
1000
10*12
10*16
10*20
13*20
13*25
16*25
16*30
1200
10*12
10*20
13*20
13*20
13*25
16*30
18*35
1500
10*16
10*20
13*20
13*25
13*30
16*30
1800
10*20
10*20
13*25
13*25
16*25
18*40
2200
10*20
13*20
13*25
13*30
16*30
2700
13*20
13*20
13*30
13*30
16*35
3300
13*20
13*25
13*30
16*30
18*35
3900
13*25
13*25
16*25
16*35
4700
13*25
13*30
16*25
18*35
5600
13*30
16*25
16*30
6800
16*25
16*25
18*35
8200
16*25
18*35
18*40
10000
16*30
18*40
Dimensions ΦD*L(mm)
Page 3
Dimensions ΦD*L(mm)
电压
100V
160V
200V
250V
315V
350V
400V
450V
容量
1H
2C
2D
2E
2F
2V
2G
2W
0.47
5*11
0.68
5*11
1
5*11
6.3*11
6.3*11
6.3*11
6.3*11
6.3*11
6.3*11
8*12
1.5
5*11
2.2
5*11
6.3*11
6.3*11
6.3*11
8*12
8*12
8*12
10*12
3.3
5*11
6.3*11
8*12
8*12
8*14
10*12
10*12
10*16
4.7
5*11
8*12
10*14
10*16
10*16
10*16
10*16
10*20
6.8
6.3*11
10
6.3*11
8*14
10*12
10*20
10*20
10*20
10*20
13*20
12
6.3*11
15
8*12
18
8*12
22
8*12
10*16
10*20
13*20
13*20
13*25
13*30
16*25
27
8*14
33
10*12
10*20
13*20
13*25
13*30
13*35
16*25
16*30
39
10*16
47
10*20
13*20
13*25
16*25
16*35
16*40
56
10*20
68
10*25
82
13*20
100
13*20
16*30
16*35
18*35
120
13*25
150
13*25
180
13*30
220
16*25
270
16*25
330
16*30
390
16*35
470
16*35
560
18*35
680
18*35
Allowable Ripple (mA rms) at 105℃ 120Hz
