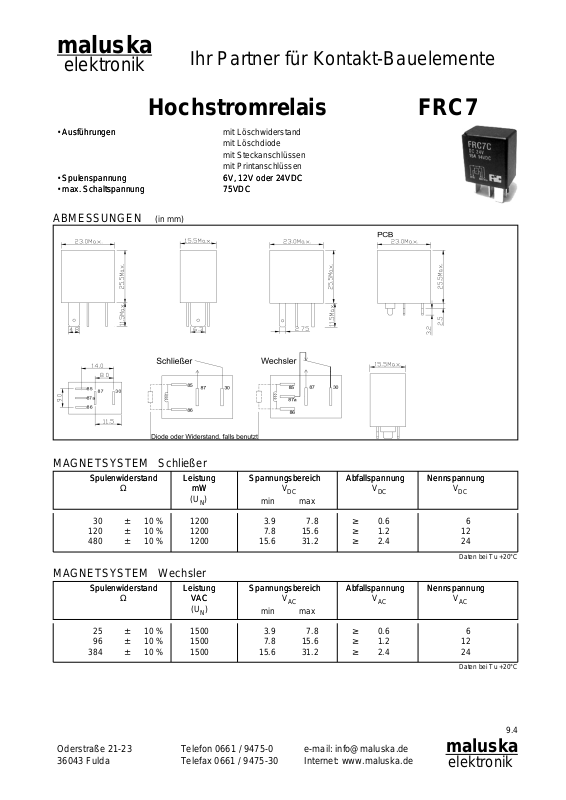

Hochstromrelais FRC7
• Ausführungen Ausführungen mit Löschwiderstand
• Spulenspannung Spulenspannung 6V, 12V oder 24VDC6V, 12V oder 24VDC
• max. Schaltspannung max. Schaltspannung 75VDC75VDC

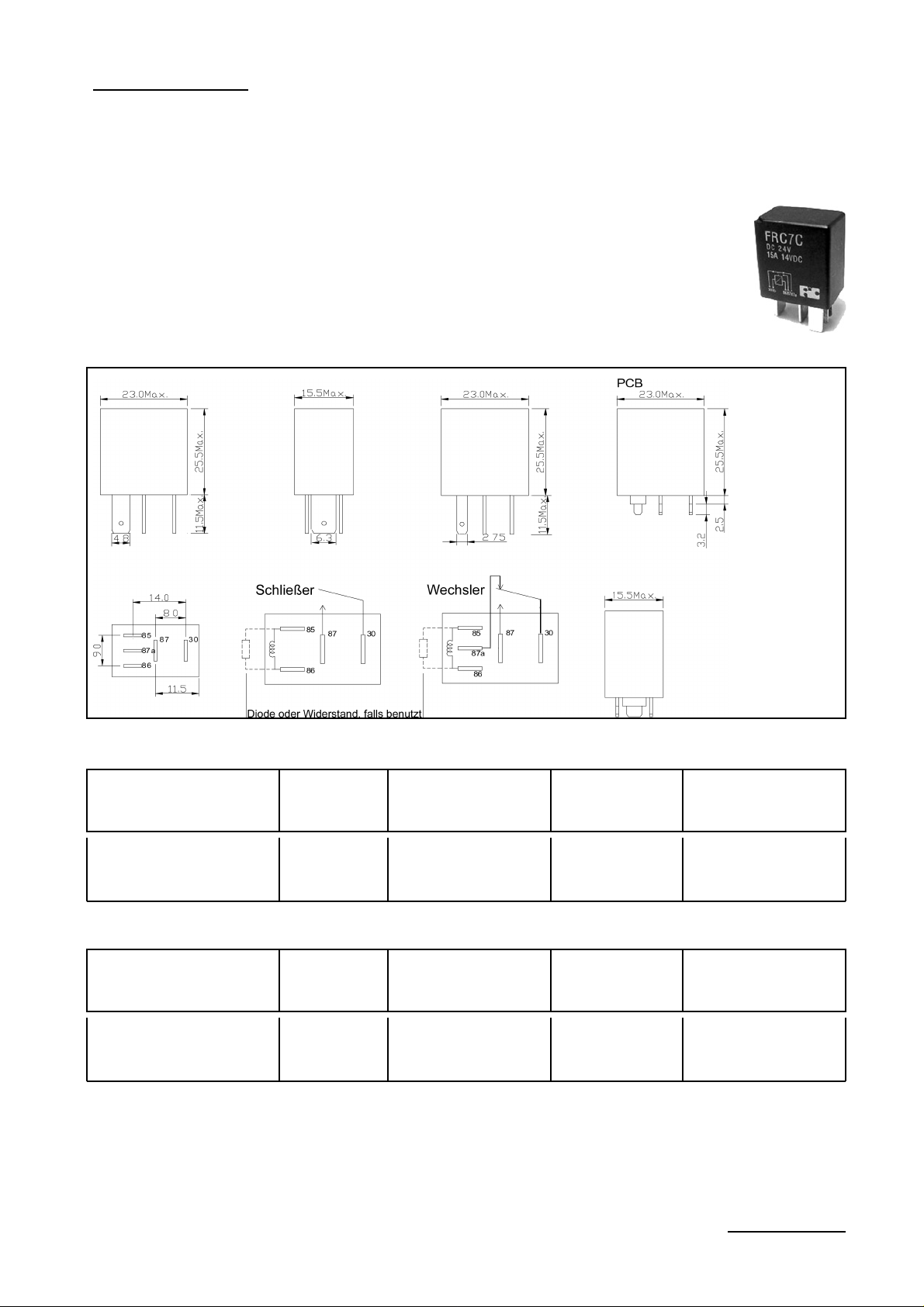

ABMESSUNGEN (in mm)
Ihr Partner für Kontakt-Bauelemente
mit Löschdiode
mit Steckanschlüssen
mit Printanschlüssen
MAGNETSYSTEM Schließer
SpulenwiderstandSpulenwiderstand LeistungLeistung SpannungsbereichSpannungsbereich AbfallspannungAbfallspannung NennspannungNennspannung
Ω mWmW V
(UN)
30 ± 10 % 1200 3.9 7.8 ≥ 0.6 6
120 ± 10 % 1200 7.8 15.6 ≥ 1.2 12
480 ± 10 % 1200 15.6 31.2 ≥ 2.4 24
MAGNETSYSTEM Wechsler
SpulenwiderstandSpulenwiderstand LeistungLeistung SpannungsbereichSpannungsbereich AbfallspannungAbfallspannung NennspannungNennspannung
Ω VACVAC V
(UN)
25 ± 10 % 1500 3.9 7.8 ≥ 0.6 6
96 ± 10 % 1500 7.8 15.6 ≥ 1.2 12
384 ± 10 % 1500 15.6 31.2 ≥ 2.4 24
DC
min max
AC
min max
V
DC
V
AC
V
DC
Daten bei Tu +20°C
V
AC
Daten bei Tu +20°C
9.4
Oderstraße 21-23 Telefon 0661 / 9475-0 e-mail: [email protected]
36043 Fulda Telefax 0661 / 9475-30 Internet: www.maluska.de
maluska
elektronik
Page 2
KONTAKTSYSTEM
BestückungBestückung (A=Schließer/C=Wechsler)(A=Schließer/C=Wechsler) 1A, 1C1A, 1C
KontaktmaterialKontaktmaterial AgSnO
2
ÜbergangswiderstandÜbergangswiderstand (bei Nennlast)(bei Nennlast) ≤50mΩ
NennlastNennlast Schließer
Wechsler (Schließer)
Wechsler (Öffner)
25A / 14VDC
25A / 14VDC
20A / 14VDC
max. Schaltspannungmax. Schaltspannung 75VDC75VDC
max. Schaltstrommax. Schaltstrom Schließer
Wechsler (Schließer/Öffner)
25A
25A / 20A
elektr. Lebensdauerelektr. Lebensdauer (bei Nennlast)(bei Nennlast) 1x105 Schaltzyklen
mechanische Lebensdauermechanische Lebensdauer 1x107 Schaltzyklen
ALLGEMEINE TECHNISCHE DATEN
Ansprechzeit (exkl. Prellzeit bei U
/20°C) ≤10ms
N
Abfallzeit (exkl. Prellzeit)(exkl. Prellzeit) ≤7ms
Vibrationsfestigkeit (Funktion)(Funktion) 10-40Hz (1.27mm Doppelamplitude)10-40Hz (1.27mm Doppelamplitude)
Stoßfestigkeit (Funktion)(Funktion) 10g10g
Lagertemperaturbereich -40°C / +155°C-40°C / +155°C
Umgebungstemperaturbereich -40°C / +85°C-40°C / +85°C
Gewicht ca. 18.5gca. 18.5g
Prüfspannung (1min.) Kontakt/SpuleKontakt/Spule 500VAC500VAC
Isolationswiderstand ≥ 100M Ω / 500VDC
BESTELLSCHLÜSSEL (Beispiel) DC12V-RAS-AFRC7
KontaktbestückungKontaktbestückung A=Schließer C=Wechsler
BauartBauart _=Staubschutzkappe S=Waschdicht
AnschlüsseAnschlüsse _=Steckanschlüsse, 4.8mm
1=Steckanschlüsse, 2.75mm
A=Printanschlüsse
AusführungAusführung _=Standard
N=mit Löschdiode
R=Mit Löschwiderstand
NennspannungNennspannung
Relais • Schalter • Steckverbinder • Gehäuse • Trafos
Änderungen und Ergänzungen vorbehaltenErstellt: 22.04.2004, Editiert: 25.05.2010, SB: MT
