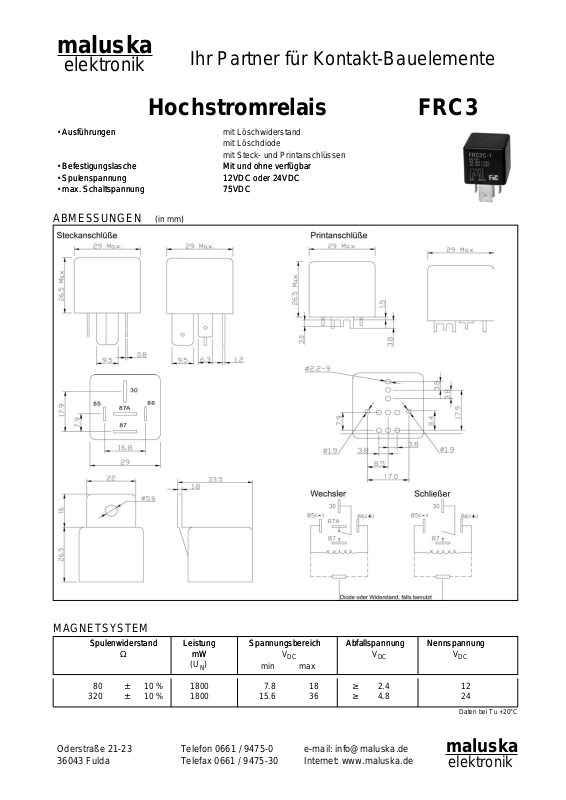

Hochstromrelais FRC3
• Ausführungen Ausführungen mit Löschwiderstand
mit Löschdiode
mit Steck- und Printanschlüssen
• Befestigungslasche Befestigungslasche Mit und ohne verfügbarMit und ohne verfügbar
• Spulenspannung Spulenspannung 12VDC oder 24VDC12VDC oder 24VDC
• max. Schaltspannung max. Schaltspannung 75VDC75VDC

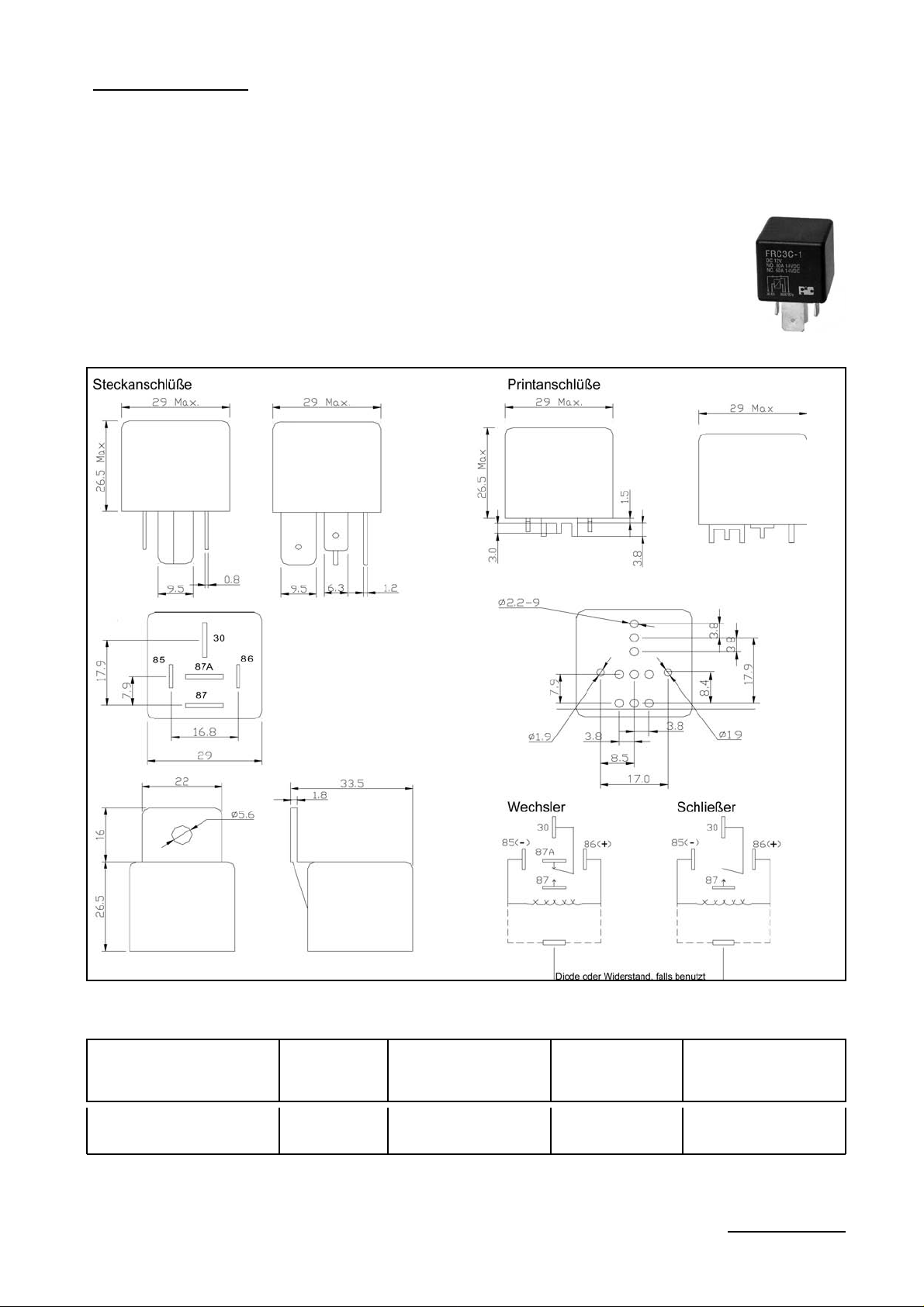

ABMESSUNGEN (in mm)
SpulenwiderstandSpulenwiderstand LeistungLeistung SpannungsbereichSpannungsbereich AbfallspannungAbfallspannung NennspannungNennspannung
Ω mWmW V
DC
V
DC
V
DC
(UN)
min max
MAGNETSYSTEM
80 ± 10 % 1800 7.8 18 ≥ 2.4 12
320 ± 10 % 1800 15.6 36 ≥ 4.8 24
Daten bei Tu +20°C
Page 2
Relais • Schalter • Steckverbinder • Gehäuse • Trafos
BESTELLSCHLÜSSEL (Beispiel) DC12V-SNA1-AFRC3
KontaktbestückungKontaktbestückung A=Schließer C=Wechlser
GehäuseGehäuse -=Staubschutzkappe mit Befestigungslasche
1=Staubschutzkappe
2=Metallstaubschutzkappe mit Befestigungslasche
AnschlüsseAnschlüsse -=Steckanschlüsse A=Printanschlüsse
AusführungAusführung -=Standard
N=mit Löschdiode
R=mit Löschwiderstand (12V: 680 Ω, 24V: 2702 Ω)
BauartBauart -=offen S=waschdicht (nur für Gehäuse Typ 1)
NennspannungNennspannung
KONTAKTSYSTEM
BestückungBestückung (A=Schließer/C=Wechsler)(A=Schließer/C=Wechsler) 1A, 1C1A, 1C
KontaktmaterialKontaktmaterial AgSnO
2
ÜbergangswiderstandÜbergangswiderstand (bei Nennlast)(bei Nennlast) ≤30mΩ
NennlastNennlast Schließer
Wechsler
70A / 14VDC (80A auf Anfrage)
60A / 14VDC
max. Schaltspannungmax. Schaltspannung 75VDC75VDC
max. Schaltstrommax. Schaltstrom Schließer/WechslerSchließer/Wechsler 70A / 60A70A / 60A
elektr. Lebensdauerelektr. Lebensdauer (bei Nennspannung)(bei Nennspannung) 1x105 Schaltzyklen
mechanische Lebensdauermechanische Lebensdauer 1x107 Schaltzyklen
ALLGEMEINE TECHNISCHE DATEN
Ansprechzeit (exkl. Prellzeit bei U
N
/20°C) ≤10ms
Abfallzeit (exkl. Prellzeit)(exkl. Prellzeit) ≤10ms
Vibrationsfestigkeit (Funktion)(Funktion) 10-55Hz (1.5mm Doppelamplitude)10-55Hz (1.5mm Doppelamplitude)
Stoßfestigkeit (Funktion)(Funktion) 20g20g
Umgebungstemperaturbereich -40°C / +85°C-40°C / +85°C
Gewicht ca. 47gca. 47g
Prüfspannung (1min.) Kontakt/SpuleKontakt/Spule 500VAC500VAC
Isolationswiderstand ≥ 100MΩ / 500VDC
Änderungen und Ergänzungen vorbehaltenVorläufiges DatenblattErstellt: 22.04.2004, Editiert: 07.07.2005, SB: jj
