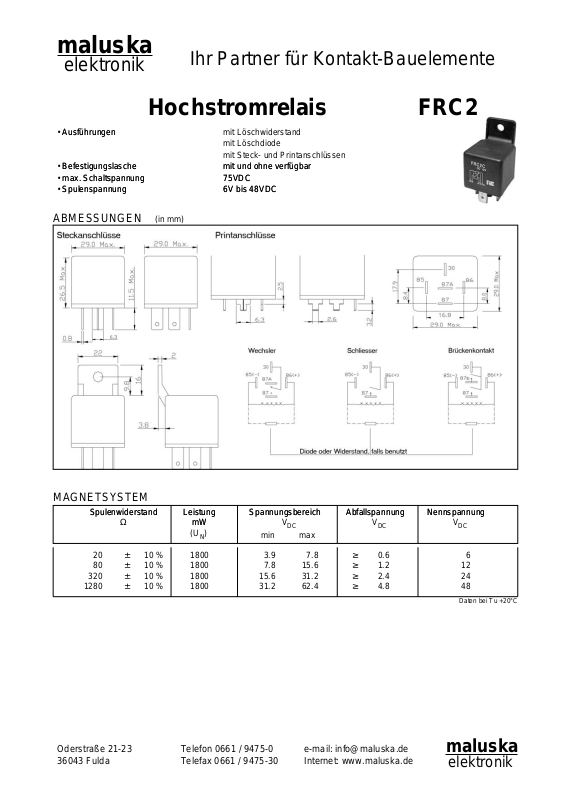

Hochstromrelais FRC2
• Ausführungen Ausführungen mit Löschwiderstand
mit Löschdiode
mit Steck- und Printanschlüssen
• Befestigungslasche Befestigungslasche mit und ohne verfügbarmit und ohne verfügbar
• max. Schaltspannung max. Schaltspannung 75VDC75VDC
• Spulenspannung Spulenspannung 6V bis 48VDC6V bis 48VDC

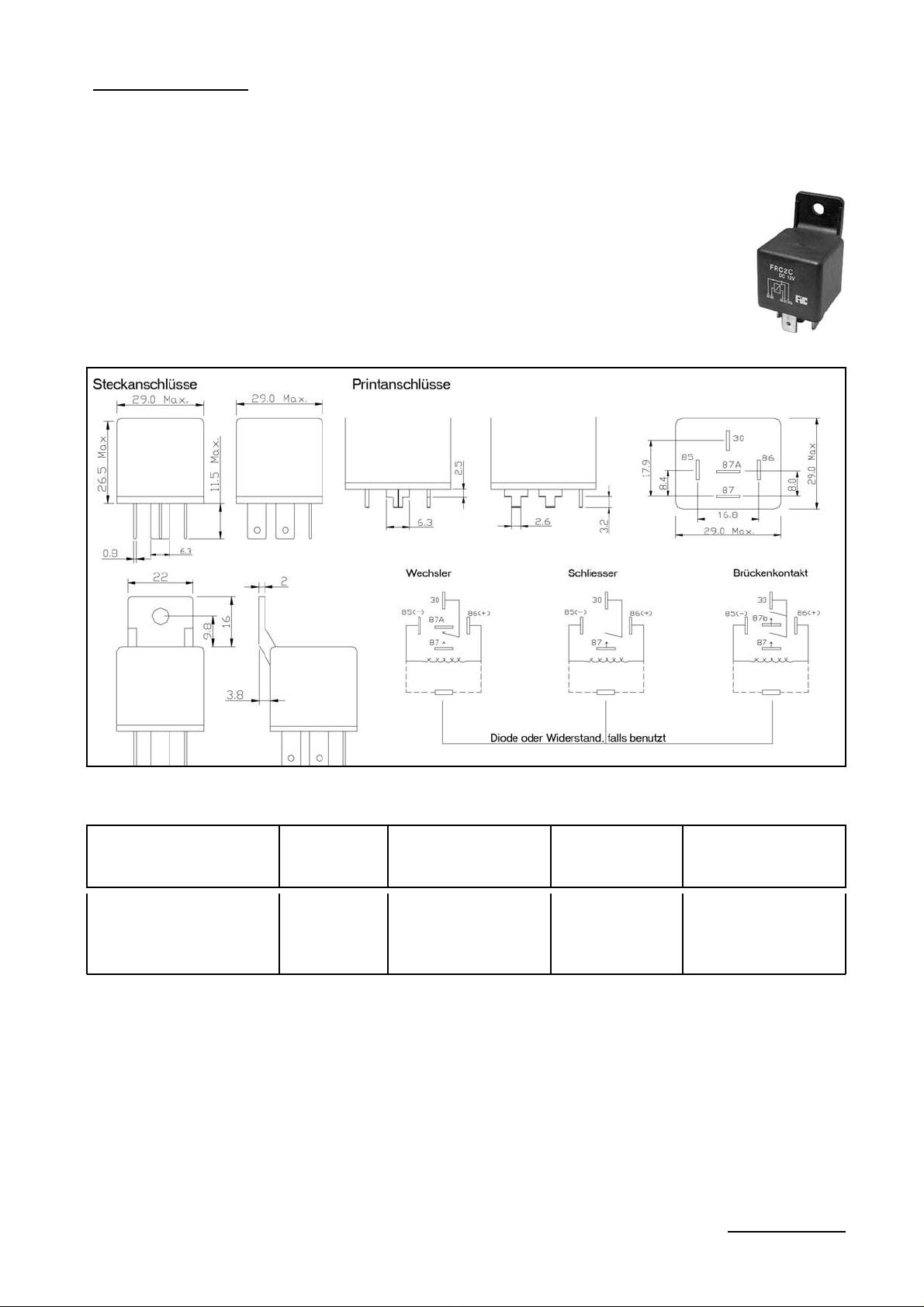

ABMESSUNGEN (in mm)
SpulenwiderstandSpulenwiderstand LeistungLeistung SpannungsbereichSpannungsbereich AbfallspannungAbfallspannung NennspannungNennspannung
Ω mWmW V
DC
V
DC
V
DC
(UN)
min max
MAGNETSYSTEM
20 ± 10 % 1800 3.9 7.8 ≥ 0.6 6
80 ± 10 % 1800 7.8 15.6 ≥ 1.2 12
320 ± 10 % 1800 15.6 31.2 ≥ 2.4 24
1280 ± 10 % 1800 31.2 62.4 ≥ 4.8 48
Daten bei Tu +20°C
Page 2
Relais • Schalter • Steckverbinder • Gehäuse • Trafos
BESTELLSCHLÜSSEL (Beispiel) DC12VNA1-AFRC2
KontaktbestückungKontaktbestückung A=Schließer
C=Wechsler
U=Brückenkontakt
GehäuseGehäuse -=Staubschutzkappe mit Befestigungslasche
1=Staubschutzkappe
2=Staubschutzkappe mit Metallbefestigungslasche
AnschlüsseAnschlüsse -=Steckanschlüsse A=Printanschlüsse
AusführungAusführung -=Standard
N=mit Löschdiode
R=mit Löschwiderstand (12V: 680 Ω, 24V: 2702 Ω)
NennspannungNennspannung
KONTAKTSYSTEM
BestückungBestückung (A=Schließer/C=Wechsler/U=Brückenkontakt)(A=Schließer/C=Wechsler/U=Brückenkontakt) 1A, 1C, 1U1A, 1C, 1U
KontaktmaterialKontaktmaterial AgSnO
2
ÜbergangswiderstandÜbergangswiderstand (bei Nennlast)(bei Nennlast) ≤30mΩ
NennlastNennlast Schließer
Wechsler (Schließer)
Wechsler (Öffner)
Brückenkontakt
50A / 14VDC
50A / 14VDC
40A / 14VDC
2x25A / 14VDC
max. Schaltspannungmax. Schaltspannung 75VDC75VDC
max. Schaltstrommax. Schaltstrom Schließer
Wechsler (Schließer/Öffner)
Brückenkontakt
50A
50A / 40A
2x25A
elektr. Lebensdauerelektr. Lebensdauer (bei Nennlast)(bei Nennlast) 1x105 Schaltzyklen
mechanische Lebensdauermechanische Lebensdauer 1x107 Schaltzyklen
ALLGEMEINE TECHNISCHE DATEN
Ansprechzeit (exkl. Prellzeit bei U
N
/20°C) ≤7ms
Abfallzeit (exkl. Prellzeit)(exkl. Prellzeit) ≤5ms
Vibrationsfestigkeit (Funktion)(Funktion) 10-40Hz (1.5mm Doppelamplitude)10-40Hz (1.5mm Doppelamplitude)
Stoßfestigkeit (Funktion)(Funktion) 20g20g
Umgebunsgtemperaturbereich -40°C / +85°C-40°C / +85°C
Gewicht ca. 35gca. 35g
Prüfspannung (1min.) Kontakt/SpuleKontakt/Spule 500VAC500VAC
Isolationswiderstand ≥ 100MΩ / 500VDC
